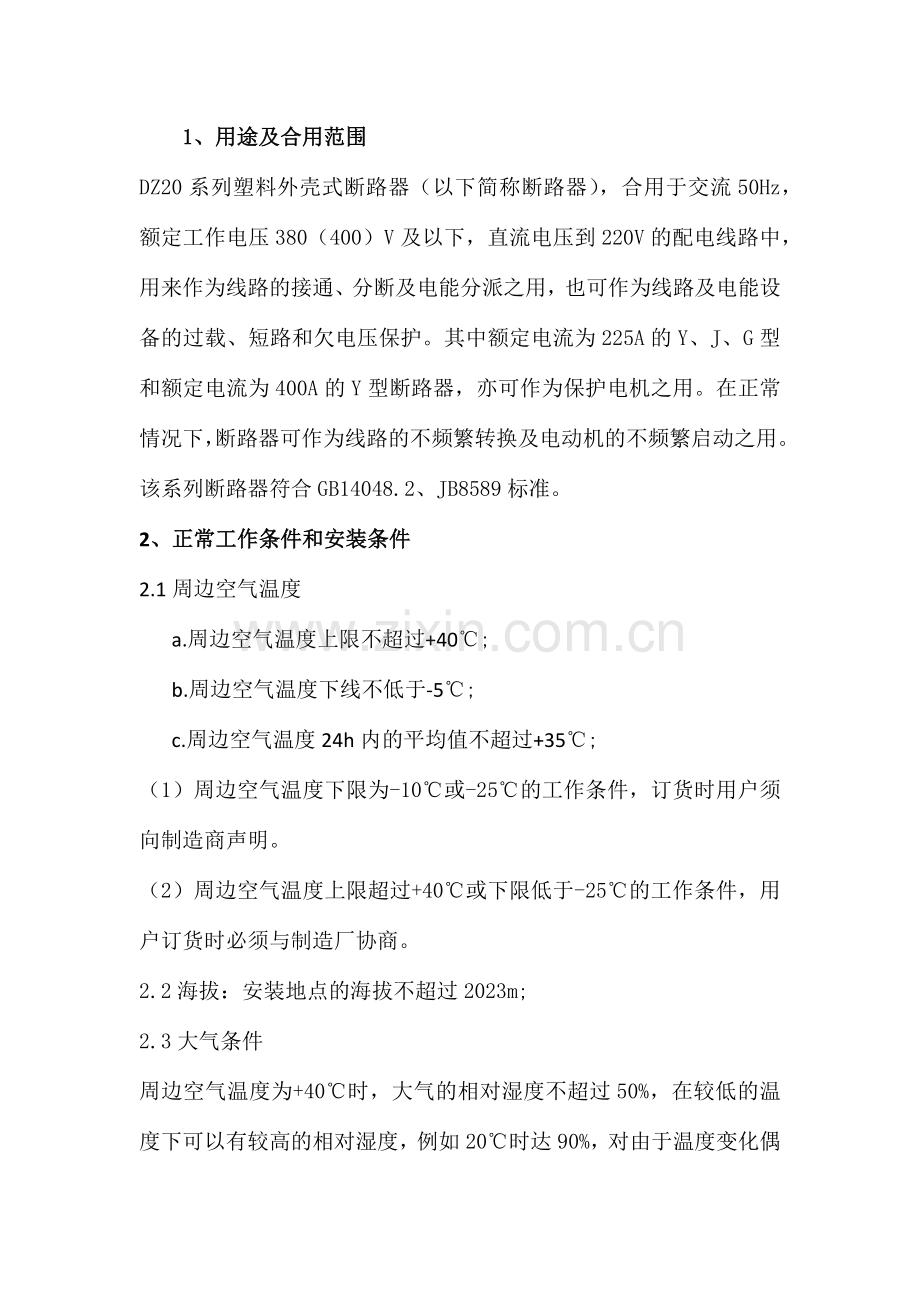

1、用途及合用范围
DZ20系列塑料外壳式断路器（以下简称断路器），合用于交流50Hz，额定工作电压380（400）V及以下，直流电压到220V的配电线路中，用来作为线路的接通、分断及电能分派之用，也可作为线路及电能设备的过载、短路和欠电压保护。其中额定电流为225A的Y、J、G型和额定电流为400A的Y型断路器，亦可作为保护电机之用。在正常情况下，断路器可作为线路的不频繁转换及电动机的不频繁启动之用。
该系列断路器符合GB14048.2、JB8589标准。
2、正常工作条件和安装条件
2.1周边空气温度
a.周边空气温度上限不超过+40℃;
b.周边空气温度下线不低于-5℃;
c.周边空气温度24h内的平均值不超过+35℃;
（1）周边空气温度下限为-10℃或-25℃的工作条件，订货时用户须向制造商声明。
（2）周边空气温度上限超过+40℃或下限低于-25℃的工作条件，用户订货时必须与制造厂协商。
2.2海拔：安装地点的海拔不超过2023m;
2.3大气条件
周边空气温度为+40℃时，大气的相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采用特殊的措施。

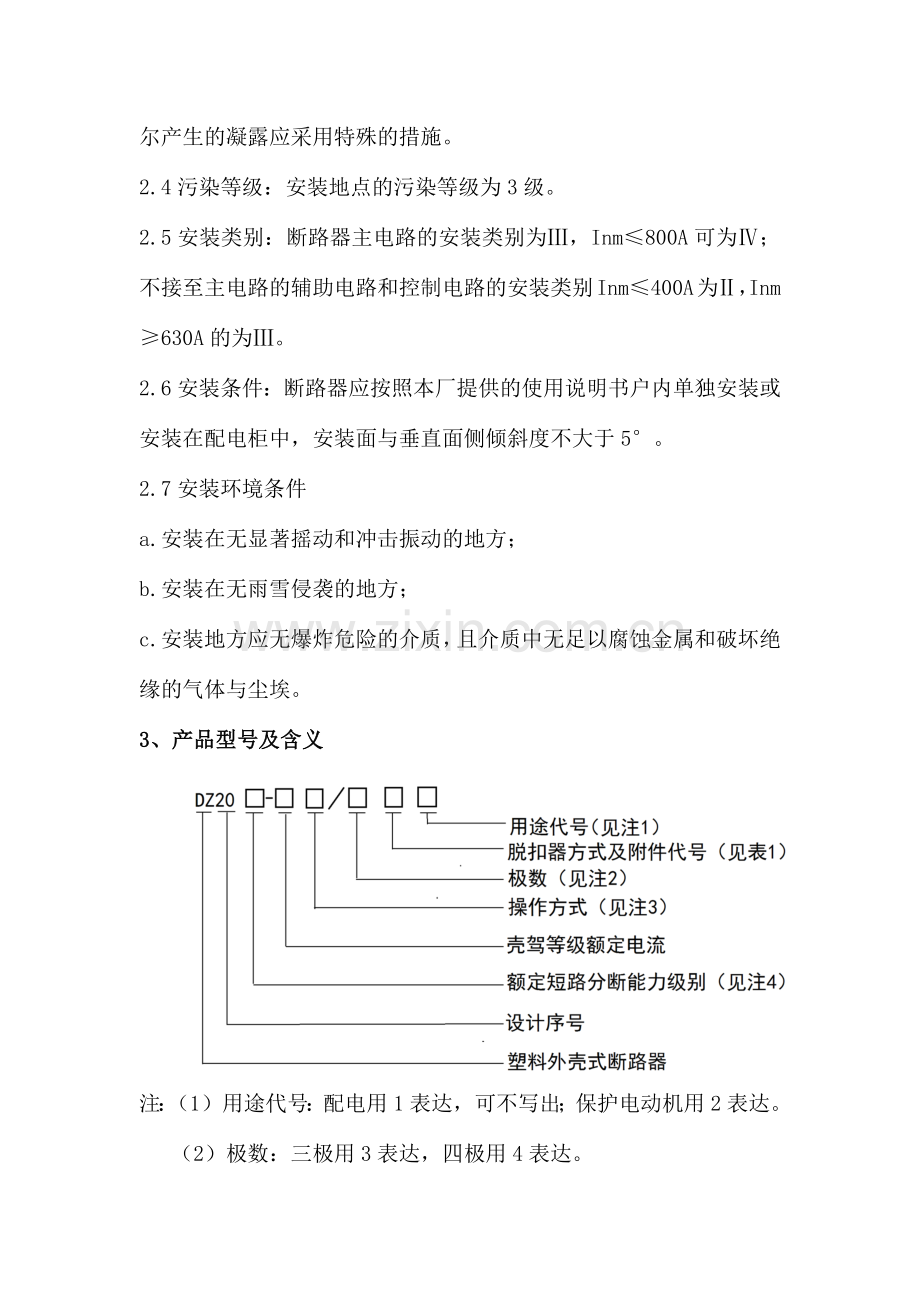

2.4污染等级：安装地点的污染等级为3级。
2.5安装类别：断路器主电路的安装类别为Ⅲ，Inm≤800A可为Ⅳ；不接至主电路的辅助电路和控制电路的安装类别Inm≤400A为Ⅱ，Inm≥630A的为Ⅲ。
2.6安装条件：断路器应按照本厂提供的使用说明书户内单独安装或安装在配电柜中，安装面与垂直面侧倾斜度不大于5°。
2.7安装环境条件
a.安装在无显著摇动和冲击振动的地方；
b.安装在无雨雪侵袭的地方；
c.安装地方应无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。
3、产品型号及含义
注：（1）用途代号：配电用1表达，可不写出；保护电动机用2表达。
（2）极数：三极用3表达，四极用4表达。
（3）操作方式：手柄直接操作无代号；电动机操作P表达；转动操作用Z表达。
（4）短路分断能力级别：C-经济型，Y-一般型，J-较高型，G-最高型
表1 脱扣器方式及附件代号

附
件
种
类
代
号
脱
扣
器
类
别

欠电压脱扣器
分励脱扣器辅助触头
分励脱扣器欠电压脱扣器
二组辅助触头
不带
附件
分励脱扣器
瞬间脱扣器
230
240
250
260
200
210
复式脱扣器
330
340
350
360
300
310
附
件
种
类
代
号
脱
扣
器
类
别

辅助触头欠电压脱扣器
分励脱扣器报警触头
辅助触头报警触头
欠电压脱扣器报警触头
分励脱扣器辅助触头报警触头
分励脱扣器欠电压脱扣器报警触头
瞬时脱扣器
270
218
228
238
248
258
复式脱扣器
370
318
328
338
348
358
附
件
种
类
代
号
脱
扣
器
类
别

二组辅助触头报警触头
辅助触头欠电压脱扣器报警器
报警触头
辅助触头

瞬时脱扣器
268
278
208
220

复式脱扣器
368
378
308
320

4、技术参数及性能
4.1主电路的额定值和极限值
本系列断路器的额定绝缘电压Ui为690V，额定工作电压Ue至380（400）V，额定频率50Hz，其它额定值见表2。
表2 断路器额定值
壳架等级额定电流Inm A
约定发热电流Ith A
短路分断能力级别
短路分断能力KA(有效值)
额定电流 In A
Icu/cos∮
Ics/cos∮
100
100
Y
18/0.3
14/0.30
16、20、25、32、40、50、63、80、100、（125、160）
J
35/0.25
18/0.30
G
100/0.2
50/0.25
160
160
C
12/0.30
—
225
225
Y
25/0.25
19/0.30
100、125、160、180、200、225（250）
J
42/0.25
25/0.25
G
100/0.20
50/0.25
250
250
C
15/0.30
—
400
400
C
20/0.30
—
200、250、315、350、400
400
400
Y
30/0.25
23/0.25
200、250、315、350、400
J
42/0.25
25/0.25
G
100/0.20
52/0.25
630
630
C
20/0.30
—
400、500、630
Y
30/0.25
23/0.25
J
50/0.25
25/0.25
1250
1250
Y
50/0.25
30/0.25
630、800、1000、1250
J
65/0.20
32.5/0.25

4．2控制电路的额定电压见表3
表3 控制电路的额定电压
类型
额定电压V
AC 50Hz
DC
分励脱扣器
Us
220、380
110、220
欠压脱扣器
Ue
220、380
110、220
电动机构
Us
220、380
110、220
4.3辅助电路的技术参数及性能
4.3.1辅助触头（报警触头）的额定值见表4
表4 辅助触头额定值
约定发热电流值 Ith A
额定绝缘电压Ui V
额定工作电流Ie A
试用的断路器
AC 380V
DC 220V
1
380
0.3
0.15
作报警触头用
3
380
0.4
0.15
Inm≤250A
6
380
3
0.2
Inm≥400A
4.3.2辅助触头（报警触头）的非正常接通与分断能力见表5
表5 辅助触头的非正常接通与分断能力
使用类别
接通
分断
操作频率和循环次数
I/Ie
U/Ue
cos∮
T0.95ms
I/Ie
U/Ue
cos∮
T0.95ms
循环次数
操作频率/min
通电时间s
AC-15
10
1.1
0.3
-
10
1.1
0.3
-
10
6
≥0.05
DC-13
1.1
1.1
-
300
1.1
1.1
-
300

4.3.3辅助触头与熔断器串联保护时（推荐选用RL6-25/6），在1.1倍额定工作电压下，功率因数为0.5～0.7之间的电感性电路中，可以承受熔断器熔断预期短路电流为1000A的考核。
4.4过电流脱扣器的保护特性
4.1.1过电流脱扣器在过载情况下（反时限动作）断开
在周边空气温度为+40℃，各极同时通电时的反时限断开特性见表6、表7。
表6配电用断路器反时限断开特性
实验电流名称
整定电流倍数
约 定 时 间h
起始状态
In≤63
63＜In≤250
250＜In
约定不脱扣电流
1.05
≥1h
≥2h
≥2h
冷态
约定脱扣电流
1.30
＜1h
＜2h
＜2h
热态
返回特性电流
3.0
5s
8s
12s
冷态
表7 电动机保护用断路器反时限断开特性
实验电流名称
整定电流倍数
约 定 时 间T
起始状态
100＜In≤400
约定不脱扣电流
1.0
≥2h
冷态
约定脱扣电流
1.2
＜2h
热态
1.5
4min
热态
返回特性电流
7.2
4s＜T＜10s
冷态
4.4.2过电流脱扣器在短路情况下断开
过电流脱扣器在短路情况下瞬时断开，其整定值见表8，准确度为±20%。

表8 短路保护电流整定值
型号
配电用
电动机保护用
DZ20Y、J、G-100
10In
12In
DZ20Y、J、G-225
5In和10In
12In
DZ20Y-400
10In
12In
DZ20J、G-400
5In和10In
/
DZ20Y、J-630
/
DZ20J-800
5In和10In
/
DZ20Y、J-1250
4In和7In
/
注：1）一般出厂时短路保护电流整定值配电用为10In，电动机保护用为12In，如用户需要其它整定值，可与制造厂商协商。
2）DZ20C-160、250、400、630断路器瞬时脱扣器最小电流整定值为500A。
4.5操作条件
4.5.1用电动机构闭合
断路器用电动机构操作时，在额定控制电源电压Us的85%～110%之间，能保证断路器可靠闭合。
4.5.2用分励脱扣器断开
分励脱扣器在额定控制电源电压Us70%～110%之间，能保证断路器在所有操作条件可靠脱扣。
4.5.3用欠电压脱扣器断开
当电源电压下降到额定工作电压Ue的70%～35%之间，欠压脱扣器动作；欠电压脱扣器在电源电压低于脱扣器额定工作电压的35%时，欠压脱扣器能防止断路器闭合；电源电压等于或大于脱扣器额定工作电压的85%时，能保证断路器可靠闭合。
4.6断路器寿命
断路器寿命用操作循环次数表达，其值见表9
表9 操作循环次数
壳架等级额定电流Inm A
操作频率次/h
操作循环次数
通电
不通电
总次数
100
120
4000
6000
10000
160、225、250
120
2023
6000
8000
400、630
60
1000
4000
5000
800、1250
20
500
2500
3000
注：每个通电操作循环期间，断路器保持接通最长时间为2S。
4.7额定冲击耐受电压4KV。
5、结构特点
本系列断路器是以Y型为基本产品，由绝缘外壳、操作机构、触头系统、脱扣器等部分组成。基座和盖采用热固性绝缘材料压制而成，具有良好的绝缘性能；操作机构具有使触头快速合闸和分断的功能，其“分”，“合”，“再扣”，和“自由脱扣”位置以手柄位置来区分。断路器可根据用户需要配装不同的脱扣器（复试脱扣器，瞬时脱扣器），也可配装不同的内部附件和外部附件，具体形式及代号见表1。
C型、J型、G型断路器是在Y型基本产品基础上派生设计而成，可更大限度的满足客户需要。
J型是将Y型的触头进行结构改善，使之在短路情况下，在机构动作之前，动触头能迅速斥开，达成提高通断能力的目的。
G型是在Y型的底板后串联一个平行导体组成的斥力限流触头系统，该系统比J型的斥力触头长，断开距离大，因此能更迅速的限流，起到限流，提高分断能力的规定。
C型是通过选用经济材料，简化结构及改善工艺等办法，可以达成较好的经济效果。
