AMOLED像素电路设计.pptx

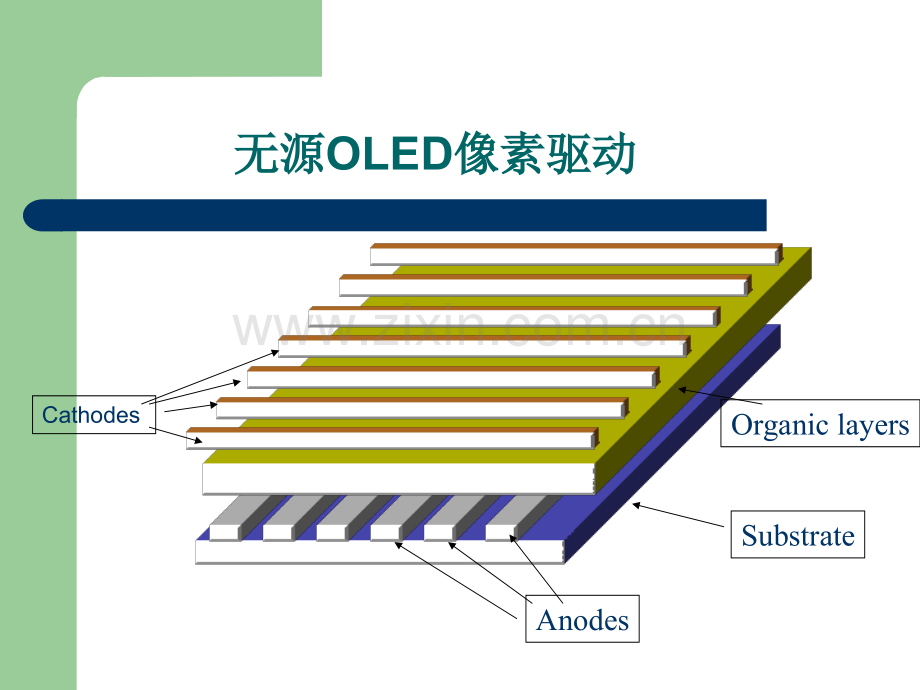

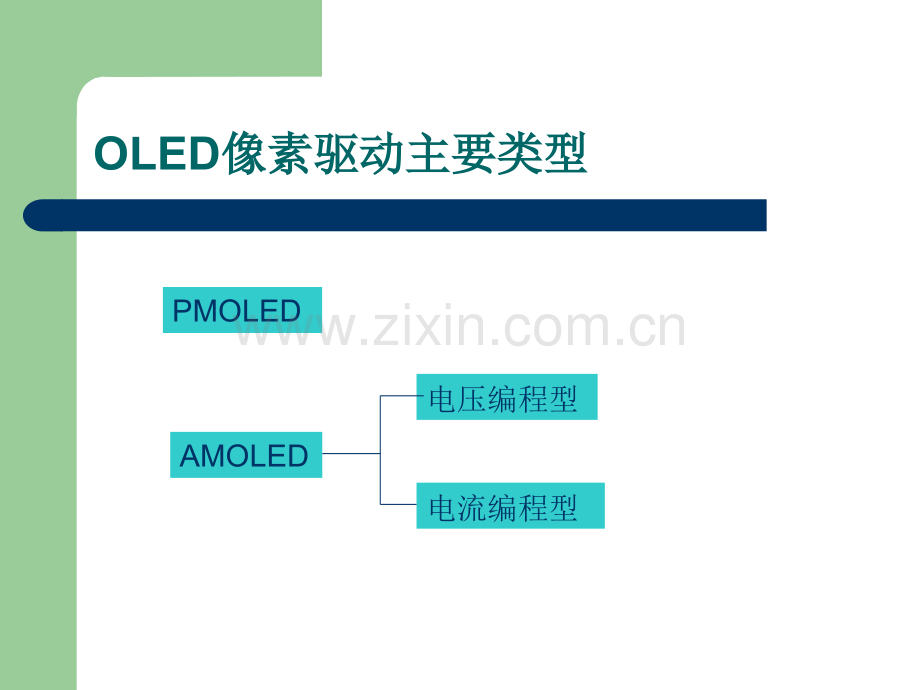

OLED像素驱动主要类型像素驱动主要类型AMOLED电压编程型电流编程型PMOLED 无源无源OLED像素驱动像素驱动AnodesSubstrateOrganic layersCathodesPMOELD优缺点：优缺点：优点l结构简单l开口率高 缺点lOLED器件使用寿命短l无法满足高分辨率和大尺寸显示传统传统2T1C像素电路像素电路For LTPS(Intensity variation 16%)Sarnoff Co.(1997)AMOLED遇到的问题遇到的问题l输入相同的数据信号，而产生不同的电流，造成亮度不均匀。补偿电路设计（补偿电路设计（1）工作原理工作原理补偿电路设计（补偿电路设计（2）Any problem?我们的像素驱动电路我们的像素驱动电路 （1）（2）（3）（4）电路工作原理（电路工作原理（1/4）重置阶段T1-T4都导通，A点电压充电至接近Vdd （1）（2）（3）（4）电路工作原理（电路工作原理（2/4）补偿阶段T1,T3和T5导通，T2与T4关闭。A点沿图中路径放电至Vth，B点电压维持在Vdata。（1）（2）（3）（4）电路工作原理（电路工作原理（3/4）缓冲阶段T1-T5皆关闭，A、B两点电压基本不变 （1）（2）（3）（4）电路工作原理（电路工作原理（4/4）发光阶段 T1、T3和T5关闭，T2和T4导通B点电压Vdata变成 0，电容Cs浮接，A点电压跳变至Vth+|Vdata|（1）（2）（3）（4）工作原理小结工作原理小结lA点电压最后会维持在Vth+|Vdata|l像素点工作电流注：Vdata为负值，代表信号电压。Voled为像素发光时OLED阳极电压。电路优点：电路优点：工作电流不受TFT的阈值影响不受IR-drop影响像素非工作期间，OLED不发光，提高了像素点的对比度。补偿精度补偿精度(Vth变化正负变化正负0.3V）不同输入电压下电流的非均匀度不同输入电压下电流的非均匀度输入电压/V non-uniformityThank you for your attention!
