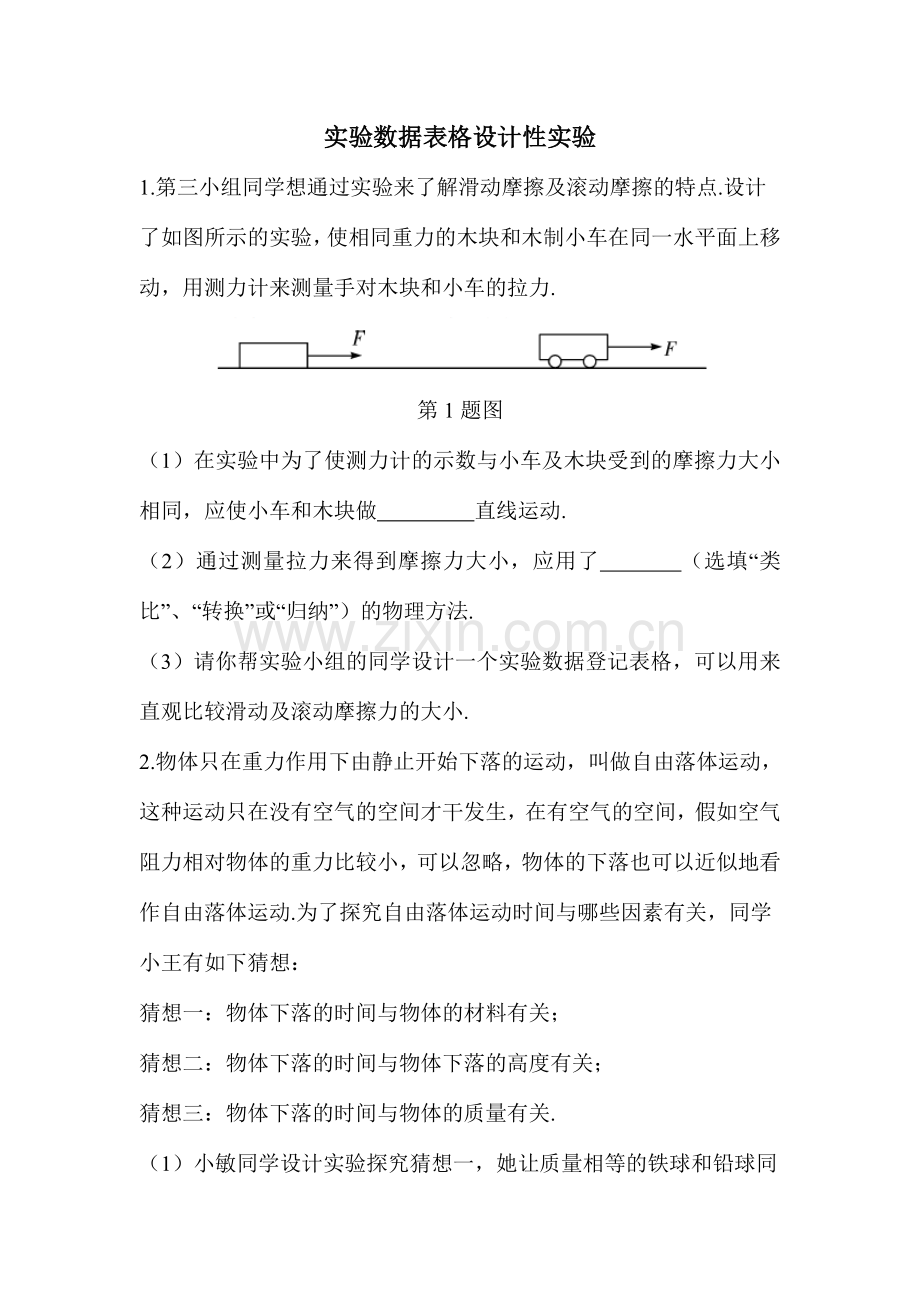

实验数据表格设计性实验
1.第三小组同学想通过实验来了解滑动摩擦及滚动摩擦的特点.设计了如图所示的实验，使相同重力的木块和木制小车在同一水平面上移动，用测力计来测量手对木块和小车的拉力.

第1题图
（1）在实验中为了使测力计的示数与小车及木块受到的摩擦力大小相同，应使小车和木块做 直线运动.
（2）通过测量拉力来得到摩擦力大小，应用了 （选填“类比”、“转换”或“归纳”）的物理方法.
（3）请你帮实验小组的同学设计一个实验数据登记表格，可以用来直观比较滑动及滚动摩擦力的大小.
2.物体只在重力作用下由静止开始下落的运动，叫做自由落体运动，这种运动只在没有空气的空间才干发生，在有空气的空间，假如空气阻力相对物体的重力比较小，可以忽略，物体的下落也可以近似地看作自由落体运动.为了探究自由落体运动时间与哪些因素有关，同学小王有如下猜想：
猜想一：物体下落的时间与物体的材料有关；
猜想二：物体下落的时间与物体下落的高度有关；
猜想三：物体下落的时间与物体的质量有关.
（1）小敏同学设计实验探究猜想一，她让质量相等的铁球和铅球同时从三楼由静止开始下落，她发现两者下落时间相等，由此得出结论： .
（2）设计一个探究猜想二的记录数据的表格.
3.某同学按照以下环节测量盐水的密度：
①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；
②将烧杯中的一部分盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；
③ ；
④把测得的数据填入表格，计算出盐水的密度.
（1）请补充环节③的内容.
（2）设计一个实验数据登记表格.
（3）盐水密度的表达式为ρ= .（用题目中测量量表达）
4.在“探究电流与电压的关系”的实验中，实验室老师给同学们准备了以下器材：“5 Ω、10 Ω、20 Ω、40 Ω、80 Ω”的定值电阻各一个，电源（电压恒为4 V），电流表、电压表、滑动变阻器（规格为“20 Ω 1 A”）、开关各一个，导线若干.

甲 乙
第4题图
（1）闭合开关前，要将滑动变阻器滑片移至 （填“A”或“B”）端；请用笔画线代替导线将图甲中的实物电路连接完整；
（2）对的连接电路后，闭合开关S，移动滑动变阻器的滑片P，发现电压表始终无示数，电流表有示数，其因素也许是 .
（3）排除故障后继续实验，请设计一个记录实验数据的表格，其中第一组实验数据如图乙所示，将实验数据填入表格中.
（4）该组同学还想换用其他电阻多测几组数据，在保证电路元件安全的前提下，他们不能选用的定值电阻是 .
5.在“测量定值电阻阻值”的实验中：

第5题图
（1）如图是小明连接的部分实物图，请你用笔画线代替导线，帮助小明将图中的实物图连接完整.
（2）同桌小红连接电路，刚连接完最后一根导线，电压表、电流表都有示数，出现这种现象的因素是 .
（3）请你为实验设计一个实验数据登记表格.
（4）运用该实验电路还可以进行的实验有 .
6.在“测量小灯泡电功率”的实验中，芳菲所在的实验小组用的电源电压为4.5 V，小灯泡额定电压为2.5 V，阻值约为10 Ω.她们连接的实物电路如图甲所示.

第6题图
（1）该实验的原理是 （填写公式）.
（2）请你用笔画线代替导线，将实物电路补充完整（导线不能交叉）.
（3）芳菲同学闭合开关，移动滑片P到某一点时，电压表达数（如图乙所示）为 V，若她想测量小灯泡的额定功率，应将图甲中的滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V.
（4）芳菲同学移动滑片P，记下多组相应的数据，并绘制出如图丙所示的I-U图像.小灯泡的额定功率是 W.
（5）若芳菲同学还想探究小灯泡的亮度与电功率的关系，请帮她设计一个实验数据登记表格.

答案及解析
1. （1）匀速 （2）转换 （3）如下表所示
实验次数
拉木块的力/N
拉小车的力/N
1

2

3

2. （1）不同材料制成的质量相同的物体，下落高度相同，下落时间与材料无关
（2）同一金属球（材料： ；质量m = kg）
实验次数
下落高度h/m
下落时间t/s

3. （1）读出量筒内盐水的体积V （2）如下表所示 （3）
烧杯和盐水的总质量m1/g
烧杯和剩余盐水的总质量m2/g
量筒内盐水的质量m/g
量筒内盐水的体积V/cm3
盐水的密度ρ/（g·cm-3）

4. （1）B 如答图甲所示 （2）定值电阻短路（或电压表断路、短路） （3） 如下表所示 （4）80 Ω

第4题答图
实验次数
1
2
3
电压U/V
1.0

电流I/A
0.1

【解析】（1）闭合开关前，滑动变阻器应以最大阻值接入电路，所以滑片应在B端；电压表应并联在定值电阻两端，如答图所示；（2）电流表有示数，说明电路是通路，移动滑片时电压表始终无示数，其因素也许是电压表短路、断路，也也许是定值电阻短路；（3）设计实验数据表格如上表所示，电流表读数为0.1 A，电压表读数为1.0 V；（4）由于电源电压为4 V，电压表接0 ~ 3 V量程，电流表接0 ~ 0.6 A量程，滑动变阻器规格为“20 Ω 1 A”，所认为保护电路元件，电路中通过的最大电流为0.6 A，定值电阻两端的最大电压为3 V，所以电路中的最小电阻为，根据串联电路的电压关系，定值电阻的最大电阻为，故不能选80 Ω的定值电阻.
5. （1）如答图所示 （2）连接电路时开关没有断开 （3）如下表所示 （4）探究电流与电压的关系

第5题答图
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1

2

3

6. （1）P=UI （2）如答图所示 （3）2 A 2.5
（4）0.5 （5）如下表所示

第6题答图
实验次数
电压U/V
电流I/A
灯泡亮暗
电功率P/W
1

2

3
