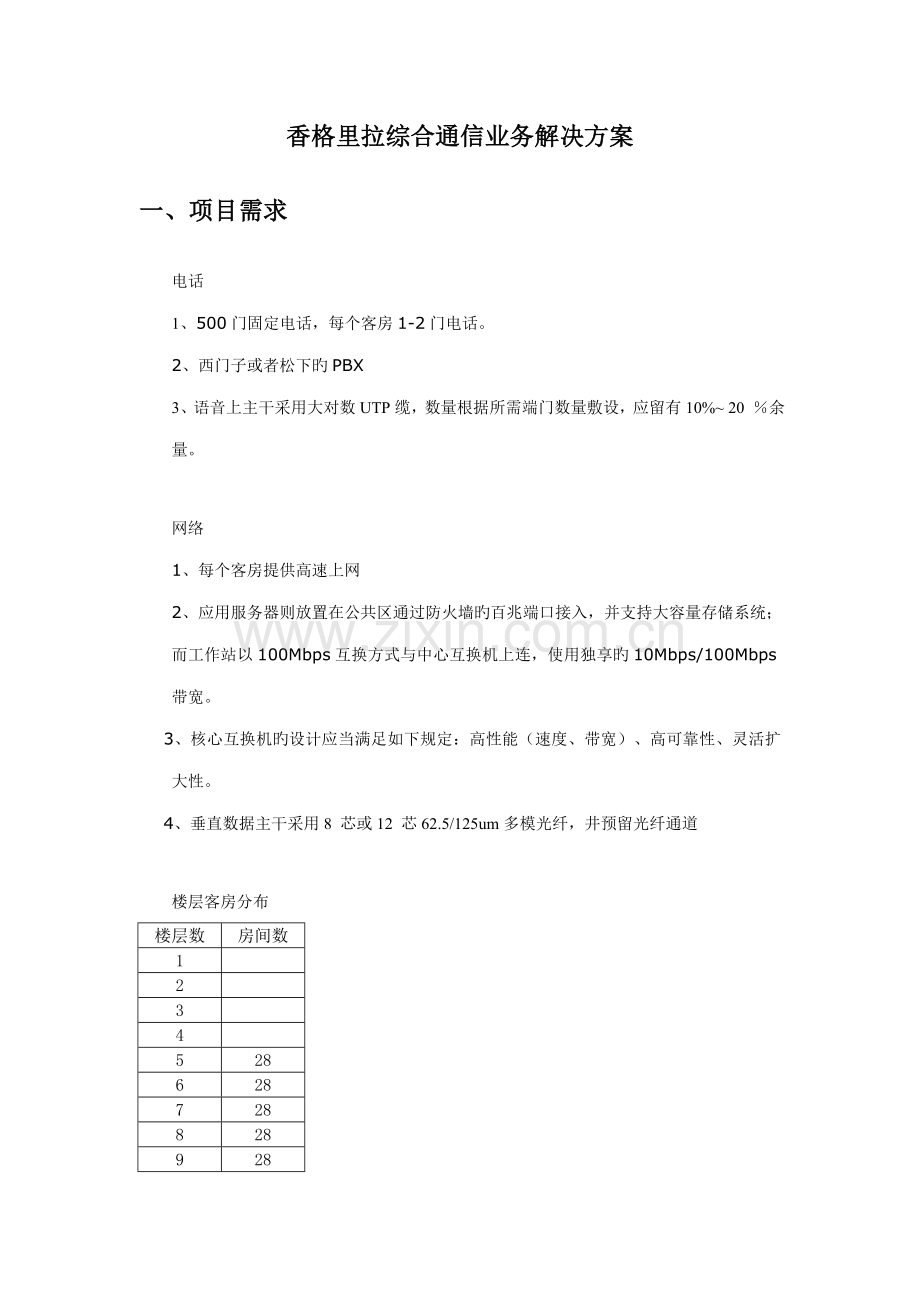

香格里拉综合通信业务解决方案
一、项目需求
电话
1、500门固定电话，每个客房1-2门电话。
2、西门子或者松下旳PBX
3、语音上主干采用大对数UTP缆，数量根据所需端门数量敷设，应留有10%~ 20 ％余量。

网络
1、每个客房提供高速上网
2、应用服务器则放置在公共区通过防火墙旳百兆端口接入，并支持大容量存储系统；而工作站以100Mbps互换方式与中心互换机上连，使用独享旳10Mbps/100Mbps带宽。
3、核心互换机旳设计应当满足如下规定：高性能（速度、带宽）、高可靠性、灵活扩大性。
4、垂直数据主干采用8 芯或12 芯62.5/125um多模光纤，井预留光纤通道

楼层客房分布
楼层数
房间数
1

2

3

4

5
28
6
28
7
28
8
28
9
28
10
28
11
28
12
28
13
28
14
28
15
25
16
22
17
20

二、技术方案
2.1 香格里拉综合通信接入方案

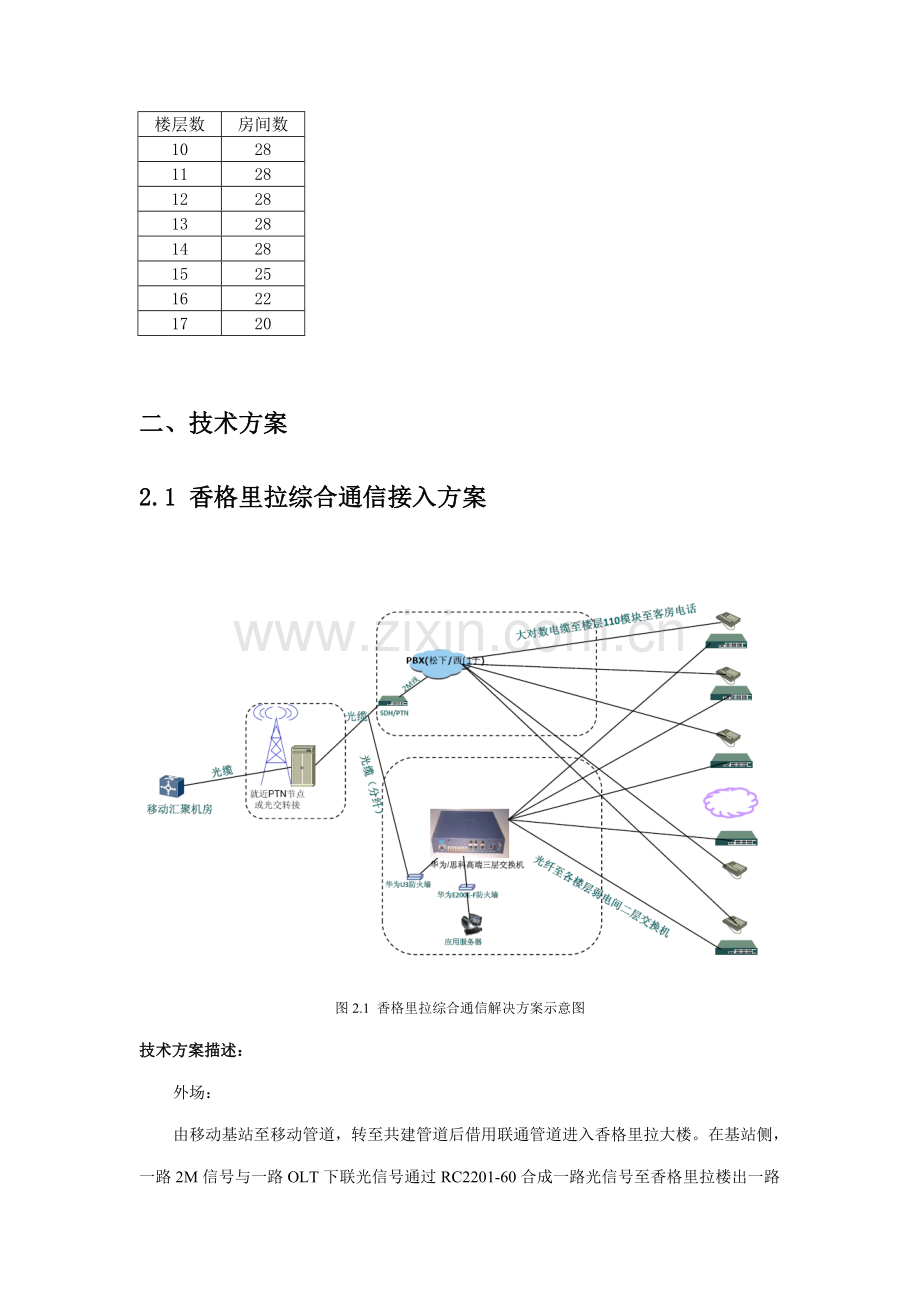

图2.1 香格里拉综合通信解决方案示意图
技术方案描述：
外场：
由移动基站至移动管道，转至共建管道后借用联通管道进入香格里拉大楼。在基站侧，一路2M信号与一路OLT下联光信号通过RC2201-60合成一路光信号至香格里拉楼出一路2M信号与一路光信号。
内场：
二十四芯光缆通过联通管道进入楼内地下室，由楼内管道至三层弱电井处融纤至PBX和华为E1000E防火墙后进入三层互换机。
由PBX出大对数电缆至本楼层MDF架，由MDF架出大对数电缆至各楼层弱电间110模块，由110模块出电话线至各楼层客房。
由三层互换机出多模光纤至各楼层弱电间二层互换机，客房与办公上网由各楼层二层互换机出网线。由三层互换机出网线至华为E200E防火墙后，再进入各服务器。

PBX设备选型:
方案一：
松下PBX（960门以上），报价：57229元。
方案二：
西门子PBX（1000门以内），报价：38745元。

防火墙
华为E200E 报价：28431元
华为E1000E 报价： 45688元

三层互换机选型
方案一：
思科6509 报价：212697元
方案二：
华为S9300(两台主备份负荷分担) 报价：73072元

二层互换机选型
楼层数
房间数
华为
思科
1

2

S2326(24口)
C2906（24口）
3

S2326(24口)
C2906（24口）
4

S2326(24口)
C2906（24口）
5
28
S2326(24口)
C2906（24口）
6
28
S2326(24口)
C2906（24口）
7
28
S2352(48口)
两台C2906（24口）
8
28
S2326(24口)
C2906（24口）
9
28
S2326(24口)
C2906（24口）
10
28
S2352(48口)
两台C2906（24口）
11
28
S2326(24口)
C2906（24口）
12
28
S2326(24口)
C2906（24口）
13
28
S2352(48口)
两台C2906（24口）
14
28
S2326(24口)
C2906（24口）
15
25
S2326(24口)
C2906（24口）
16
22
S2326(24口)
C2906（24口）
17
20
S2326(24口)
C2906（24口）
思科：19台C2906 报价: 149913
华为：13台2326,3台2352 报价：30416元

2.3主设备投资预算
方案汇总一：
设备名称
设备型号
单价
数量
总价
光复用器
瑞斯康达RC2201-60
910
2
1820
中间配线箱
308*280*88（含2个50回线模块）
250
17
4250
配线模块
110模块（50回线模块）
80
10
800
综合机柜
（1200*600*600)
1500
1
1500
光配箱
12芯一体化托盘（含适配器束状尾纤）
300
1
300
华为E200E
防火墙
28431
1
28431
华为E1000E
防火墙
45688
1
45688
松下PBX
960门以上
57229
1
57229
思科6509

212697
1
212697
思科
19台C2906
149913
1
149913
汇总

502628

方案汇总二：
设备名称
设备型号
单价
数量
总价
光复用器
瑞斯康达RC2201-60
910
2
1820
中间配线箱
308*280*88（含2个50回线模块）
250
17
4250
配线模块
110模块（50回线模块）
80
10
800
综合机柜
（1200*600*600)
1500
1
1500
光配箱
12芯一体化托盘（含适配器束状尾纤）
300
1
300
华为E200E
防火墙
28431
1
28431
华为E1000E
防火墙
45688
1
45688
西门子PBX
1000门以内
38745
1
38745
思科6509

212697
1
212697
思科
19台C2906
149913
1
149913
汇总

484144

方案汇总三：
设备名称
设备型号
单价
数量
总价
光复用器
瑞斯康达RC2201-60
910
2
1820
中间配线箱
308*280*88（含2个50回线模块）
250
17
4250
配线模块
110模块（50回线模块）
80
10
800
综合机柜
（1200*600*600)
1500
1
1500
光配箱
12芯一体化托盘（含适配器束状尾纤）
300
1
300
华为E200E
防火墙
28431
1
28431
华为E1000E
防火墙
45688
1
45688
松下PBX
960门以上
57229
1
57229
华为S9300
两台主备份负荷分担
73072
1
73072
华为
13台2326,3台2352
30416
1
30416
汇总

243506

方案汇总四：
设备名称
设备型号
单价
数量
总价
光复用器
瑞斯康达RC2201-60
910
2
1820
中间配线箱
308*280*88（含2个50回线模块）
250
17
4250
配线模块
110模块（50回线模块）
80
10
800
综合机柜
（1200*600*600)
1500
1
1500
光配箱
12芯一体化托盘（含适配器束状尾纤）
300
1
300
华为E200E
防火墙
28431
1
28431
华为E1000E
防火墙
45688
1
45688
西门子PBX
1000门以内
38745
1
38745
华为S9300
两台主备份负荷分担
73072
1
73072
华为
13台2326,3台2352
30416
1
30416
汇总

225022

方案汇总五：
设备名称
设备型号
单价
数量
总价
光复用器
瑞斯康达RC2201-60
910
2
1820
中间配线箱
308*280*88（含2个50回线模块）
250
17
4250
配线模块
110模块（50回线模块）
80
10
800
综合机柜
（1200*600*600)
1500
1
1500
光配箱
12芯一体化托盘（含适配器束状尾纤）
300
1
300
华为E200E
防火墙
28431
1
28431
华为E1000E
防火墙
45688
1
45688
西门子PBX
1000门以内
38745
1
38745
思科6509

212697
1
212697
华为
13台2326,3台2352
30416
1
30416
汇总

364647

方案汇总六：
设备名称
设备型号
单价
数量
总价
光复用器
瑞斯康达RC2201-60
910
2
1820
中间配线箱
308*280*88（含2个50回线模块）
250
17
4250
配线模块
110模块（50回线模块）
80
10
800
综合机柜
（1200*600*600)
1500
1
1500
光配箱
12芯一体化托盘（含适配器束状尾纤）
300
1
300
华为E200E
防火墙
28431
1
28431
华为E1000E
防火墙
45688
1
45688
松下PBX
960门以上
57229
1
57229
思科6509

212697
1
212697
华为
13台2326,3台2352
30416
1
30416
汇总

383131
