XMT智能数显示控制仪表使用说明书.doc

资源描述

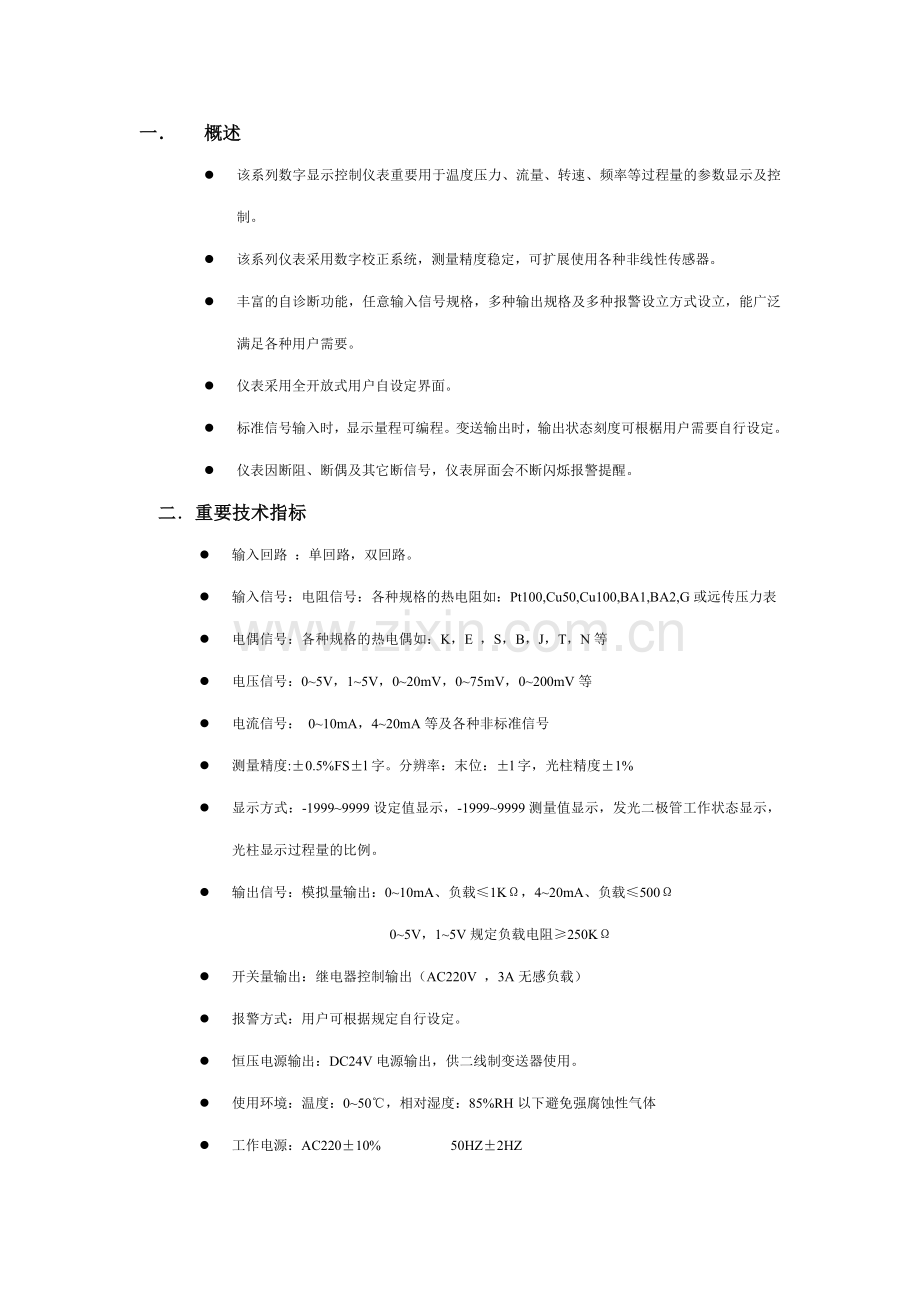

一．概述 l 该系列数字显示控制仪表重要用于温度压力、流量、转速、频率等过程量的参数显示及控制。 l 该系列仪表采用数字校正系统，测量精度稳定，可扩展使用各种非线性传感器。 l 丰富的自诊断功能，任意输入信号规格，多种输出规格及多种报警设立方式设立，能广泛满足各种用户需要。 l 仪表采用全开放式用户自设定界面。 l 标准信号输入时，显示量程可编程。变送输出时，输出状态刻度可根椐用户需要自行设定。 l 仪表因断阻、断偶及其它断信号，仪表屏面会不断闪烁报警提醒。二．重要技术指标 l 输入回路：单回路，双回路。 l 输入信号：电阻信号：各种规格的热电阻如：Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表 l 电偶信号：各种规格的热电偶如：K，E ，S，B，J，T，N等 l 电压信号：0~5V，1~5V，0~20mV，0~75mV，0~200mV等 l 电流信号： 0~10mA，4~20mA等及各种非标准信号 l 测量精度:±0.5%FS±l字。分辨率：末位：±l字，光柱精度±1% l 显示方式：-1999~9999设定值显示，-1999~9999测量值显示，发光二极管工作状态显示，光柱显示过程量的比例。 l 输出信号：模拟量输出：0~10mA、负载≤1KΩ，4~20mA、负载≤500Ω 0~5V，1~5V规定负载电阻≥250KΩ l 开关量输出：继电器控制输出（AC220V ，3A无感负载） l 报警方式：用户可根据规定自行设定。 l 恒压电源输出：DC24V电源输出，供二线制变送器使用。 l 使用环境：温度：0~50℃，相对湿度：85%RH以下避免强腐蚀性气体 l 工作电源：AC220±10% 50HZ±2HZ AC96~260V ----------开关电源 DC24V±2V ----------开关电源 DC220V±20% ----------开关电源 l 功效：约6W l 重量：约0.5Kg 三．操作指南 1．各部分名称： 2.名称及功能内容序号名称功能内容显示器测量值PV显示器 l 显示仪表的过程量 l 在参数设定状态下，显示参数符号设定值SV显示器 l 显示仪表的设定控制参数值 l 在参数设定状态下，显示仪表设定参数值 l 在运营状态下，按▲键可切换显示模拟量输出的比例操作键确认ENT键 l 进入参数设定状态键及设立参数确认键 l 同时按住键可半途退出参数设定状态　移位键 ●　在参数设定期，通过该键可移相应修改的位数减小▼键 l 在参数设定期，用于减小数值，连续按压则快速减小增大▲键 l 在参数设定期，用于增大数值，连续按压则快速增大 l 在运营状态下，按键可切换显示设定值，输出比例键 l 在参数设定期，按该键程序向后倒退一步 l 同时按住 ENT 键可半途退出参数设定状态指示灯 S1 l 相应于SP1位式控制报警状态的指示 S2 l 相应于SP2位式控制报警状态的指示 S3 l 相应于SP3位式控制报警状态的指示 S4 l 相应于SP4位式控制报警状态的指示 S5 （备用） l 相应于SP5位式控制报警状态的指示 S6 （备用） l 相应于SP6位式控制报警状态的指示 3．操作方式　 3．1：一级参数的设定方式（单显示仪表无此项程序） l 对的接线：请参照仪表随机接线图接妥输入输出及电源线，并请确认无误。 l 仪表上电：此仪表无电源开关，接入电源即可进入工作状态。 l 仪表在过程量测量显示状态下，按ENT键，仪表即进入一级参数的设定状态，每按ENT键即照下表表格中顺序变换设定状态及参数序号符号设定范围内容的说明序号符号设定范围内容说明 1 SP1 ≤FS100% 相应于S1报警设立 4 SP4 ≤FS100% 相应于S4报警设立 2 SP2 ≤FS100% 相应于S2报警设立 5 SP5 ≤FS100% 相应于S5报警设立 3 SP3 ≤FS100% 相应于S3报警设立 6 SP6 ≤FS100% 相应于S6报警设立一级参数列示如表操作示例仪表正常运营下，按ENT键，仪表即进入一级参数的设定状态 100．0 90．0 PV 测量值显示 SV 设定值显示在此状态下按ENT键仪表显示 SP1 90．0 PV 相应于S1报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 SP2 80．0 PV 相应于S2报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 SP3 50．0 PV 相应于S3报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 SP4 30．0 PV 相应于S4报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 SP5 90．0 PV 相应于S5报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 SP6 80．0 PV 相应于S6报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 End 0 PV SV 修改程序结束提醒在此状态下按ENT键确认后仪表退出程序设立 3．2级参数的设定方式注意！非工程设计人员请不要进入修改仪表的二级参数，否则，将导致仪表控制错误。二级参数的设定操作：仪表在正常运营状态下，先ENT键，再键，仪表屏幕出现：“SEL、555”字样，将默认数“555”通过▲、▼键改为“587”字样，再按ENT键即可进入二级参数的程序形式。二级参数设定状态及各参数列示如表符号名称设定范围说明设立记录 In 输入信号类型 0-30 ★参见输入类型说明 PFS 频率仪表输入频率的满度 0．01-10KHZ 频率输入时，频率脉冲的最大值；其他输入时无此状态三二一抗干扰模式选择 0-199 ★参见抗干扰方式选择说明 dIP 小数点位置 00 1有一个在十位数码上显示小数点 2有一个在百位数码上显示小数点 3有一个在千位数码上显示小数点测量值零点迁移过程量零位显示失准时零点修正 Ldo 线性仪表输入下限显示值 -1999-9999 第一路仪表量程的零点 Lup 线性仪表输入上限显示值 -1999-9999 第一路仪表量程的满度 2 测量值零点迁移第二路零位显示失准时零点修正 Ldo2 线性仪表输入下限显示值 -1999-9999 第二路仪表量程的零点 Lup2 线性仪表输入上限显示值 -1999-9999 第二路仪表量程的满度 SP1 相应于S1报警指示设立 -1999-9999 ≤量程的100% P1h 报警回差 1≤P1h≤255 为了避免因测量输入值波动而导致位式调节输出产生频繁通断的误动作，仪表应设立不灵区 P1C 报警方式的设立 00-35 ★参见报警方式 SP2 相应于S2报警指示设立 -1999-9999 ≤量程的100% P2h 报警回差 1≤p1h≤255 跟P1h同理 P2C 报警方式的设立 00-35 ★参见报警方式 SP3 相应于S3报警指示设立 -1999-9999 ≤量程的100% P3h 报警回差 1≤p1h≤255 跟P1h同理 P3C 报警方式的设立 00-35 ★参见报警方式 SP4 相应于S4报警指示设立 -1999-9999 ≤量程的100% P4h 报警回差 1≤p1h≤255 跟P1h同理 P4C 报警方式的设立 00-35 ★参见报警方式 OUT 模拟量变送输出设立 00-11 ★参见报警方式 OdO 模拟量变送输出零点选择 -1999-9999 变送输出下限量程选择 OUP 模拟量变送满度选择 -1999-9999 变送输出上限量程选择 OdO2 第二路模拟量变送输出零点选择 -1999-9999 变送输出下限量程选择 OUP2 第二路模拟量变送满度输出 -1999-9999 变送输出上限量程选择 OE1 模拟量变送输出第一路零点校正单位数字此四项菜单中各项数据出厂前已调试达成精度如不对的可通过增长或减少数字使输出达成精度期规定一般不也许有大幅度的增长或减少 OE2 模拟量变送输出第一路满度校正单位数字 OE3 模拟量变送输出第二路零点校正单位数字 OE4 模拟量变送输出第二路零点校正单位数字 End 结束语单位数字可根据用户设立出厂编号 3．3二级菜单数据项目说明及操作程序在运营状态下按ENT键，出现SP1（End）字样，再按键，待仪表出现提醒“SEL”“555”字样时，进入仪表设定准备状态，将默认数“555”改为“587”或根据用户提供的密码，后按ENT键即可进入二级操作程序，此时出现参数设立项目 In 20 PV 输入信号类型 SV 输入代码（见下表）代码输入信号类型显示量程代码输入信号类型显示量程 00 K 0-1300℃ 14 1-5V 量程可编 01 E 0-900℃ 15 0-10mA 量程可编 02 S 0-1600℃ 17 4-20mA 量程可编 03 B 300-1800℃ 20 Pt100 -200-600℃ 04 J 0-1000℃ 21 CU100 -50-150℃ 05 T 0-400℃ 22 CU50 -50-150℃ 06 R 0-800℃ 23 BA2 -200-600℃ 07 N 0-1300℃ 24 BA1 -200-600℃ 10 0-20mV 量程可编 25 G -50-150℃ 11 0-75mV 量程可编 26 Pt100X -20-100℃ 12 0-200mV 量程可编 27 0-400Ω 量程可编 13 0-5V 量程可编 30 0．1-10KHz 量程可编在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 PFS 100 PV 频率仪表输入频率的满度 SV 设定数字量在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现三二一 0 PV 抗干扰模式选择 SV 设定值显示内容（见下表）方式数字代号 0 不进行抗干扰解决抗干扰方式一 1-10 此模式不仅可以分辨克制应用系统中一般的干扰源，且可以使您的测量信号中随着的低频扰动得以同步。（1的同步能力最弱，但速度最快，10的同步能力最强，但速度最慢）抗干扰方式二 11-20 若您的应用系统中测量信号源，如始终具有不规则的干扰源（如测量一个波动的液位），请将抗干扰模式设立为11-20，它等效数字的二级滤波（11的同步能力最弱，但速度最快，20的同步能力最强，但速度最慢）抗干扰方式三 21-99 若您的应用系统中测量信号源的变化较快，每分钟干扰源出现的频率次数有限，但干扰源的强度很大，请将抗干扰模式设立为21-99它可以辨认出测量中的有用成份（鉴定变化中的一介导数及二介导数）同时分辨出干扰成份并加以屏蔽（99为抗干扰能力最强），在21-99的模式基础上加100，则仪表的显示部分不采用抗干扰模式。在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 dIp 01 PV 小数点位数选择 SV 设定值显示01一位小数点，02二位小数点 03三位小数点在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 00 PV 测量显示值零位迁移 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 Ldo 0.0 PV 线性仪表量程下限选择（第一路量程零点） SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 Lup 100.0 PV 线性仪表量程上限选择（第一路量程满度） SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 2 00 PV 第二路测量显示值零位迁移 SV 设定值显示 Ldo2 0.0 PV 线性仪表量程下限选择（第二路量程零点） SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 Lup2 100.0 PV 线性仪表量程上限选择（第二路量程满度） SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 SP1 90．0 PV 相应于S1报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 P1h 0.5 PV S1报警回差设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 P1C 31 PV S1报警方式设立 SV 设定值显示内容（见下表） 0或1 一级参数不可看相应的报警设定值 2 一级参数可看但不可以修改相应的报警设定值 3 一级参数可看可修改相应的报警设定值 0 下限报警（上单回差） 1 上限报警（下单回差） 2 下限报警（双回差） 3 上限报警（双回差） 4 下限报警（下单回差） 5 上限报警（上单回差）在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 SP2 80．0 PV 相应于S2报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 P2h 0.5 PV S2报警回差设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 P2C 34 PV S1报警方式设立 SV 设定值显示内容跟P1C相同在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 SP3 50．0 PV 相应于S3报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 P3h 0.5 PV S3报警回差设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 P3C 34 PV S3报警方式设立 SV 设定值显示内容跟P1C相同在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出 SP4 30．0 PV 相应于S4报警指示设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 P4h 0.5 PV S4报警回差设立 SV 设定值显示在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 P4C 34 PV S4报警方式设立 SV 设定值显示内容跟P1C相同在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出 OUT 31 PV 模拟量控制输出选择 SV 设定值显示内容（见下表） 0 输出0~10mA 第二路模拟量控制输出 1 输出4~20mA 4 表达第一路和第二路模拟量控制输出零点和满度允许校正，则下拉菜单项目“OE1、OE2、OE3、OE4”出现。 0 输出0~10mA 第一路模拟量控制输出 1 输出4~20mA 如将设定值显示41状态下，表达允许校正，按ENT键确认后仪表出现 OdO 0 PV 模拟量变送输出零点选择 SV 数字量在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 OUP 200．0 PV 模拟量变送输出满度选择 SV 数字量在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 OdO2 0 PV 第二路模拟量变送输出零点选择 SV 数字量在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 OUP2 100．0 PV 第二路模拟量变送输出满度选择 SV 数字量在此状态下按▲、▼键可改变参数修改完毕后按ENT键确认后仪表出现 OE1 18 PV 第一路模拟量变送输出零点校正 SV 数字量此状态下按▲、▼键可校正第一路模拟量控制输出零点，完毕后按ENT键确认后仪表出现 OE2 4800 PV 第一路模拟量变送输出满度校正 SV 数字量在此状态下按▲、▼键可校正第一路模拟量控制输出满度，完毕后按ENT键确认后仪表出现 OE3 16 PV 第二路模拟量变送输出零点校正 SV 数字量在此状态下按▲、▼键可校正第二路模拟量控制输出零点，完毕后按ENT键确认后仪表出现 OE4 4800 PV 第二路模拟量变送输出满度校正 SV 数字量在此状态下按▲、▼键可校正第二路模拟量控制输出满度，完毕后按ENT键确认后仪表出现 End 0 PV SV 修改程序结束提醒在此状态下按ENT键确认后仪表退出程序设立 3.4各项基准点的校验菜单的操作注意：因校验程序的误操作将导致仪表的失准，要取得进入校验程序的密码，请与我公司技术部联系。联系电话：此程序操作重要是仪表长期使用，出现过程量值跟实际值偏差较大，可用此程序操作修正。符号校验参数输入校正参数示值（数字单位） E0 400Ω电阻信号基准 5000 E1 热电偶温度补偿点室温值 E2 20mV 输入基准 5000 E4 200mV 输入基准 5000 E6 5V 输入基准 5000 E8 20mA 输入基准 5000 3.5操作设定方式示例：校验热电阻信号用标准仪器接入仪表热电阻输入接口，接妥后输入400Ω电阻值。仪表正常运营 100．0 90．0 PV 测量值显示 SV 设定值显示在此状态下按ENT键仪表显示 SP1 90．0 PV 相应于S1报警指示设立 SV 设定值显示在此状态下，按键，仪表出现 SEL 555 PV 进入菜单提醒符 SV 提醒符默认数在此状态下通过 ▲、▼ 键，将默认数555修改为口口口字样，即可进入校验菜单（因此程序的误操作将影响仪表的精度，要取得此密码跟我公司索取）仪表出现 E0 5000 PV 400Ω电阻信号基准选择符号 SV 校正参数值（数字）在此状态将校正参数示值修改为5000字即可，按ENT键确认后仪表出现下一程序。连续按ENT键确认至出现 End 0 PV SV 结束语在此状态下按ENT键确认后仪表退出程序设立。注：其他校正同理操作。四．仪表接线意图 1.单显示，单光柱二路控制输出接线图（160×80） 2. 单显示四路控制输出接线图（160×80） 3．单显示四路控制输出接线图（96×96） 4.单显示二路控制输出接线图（96×48） 5.单显示二路控制输出接线图（72×72） 6．双显示，双光柱二路控制输出接线图（160×80）五：其它 1．仪表在仓库保管时，应放在干燥、通风、无腐蚀气体的地方、并且环境温度和相应湿度应符合技术规定。 2．仪表损坏，假如是厂方制造质量问题，由厂方负责免费修理或调换。 3．本产品出厂，从出厂之日起保用十八个月，保证期满后，本公司可以代客修理或上门服务。 4．如有特殊型号，作特殊规格订货。
