数电试题样卷.doc

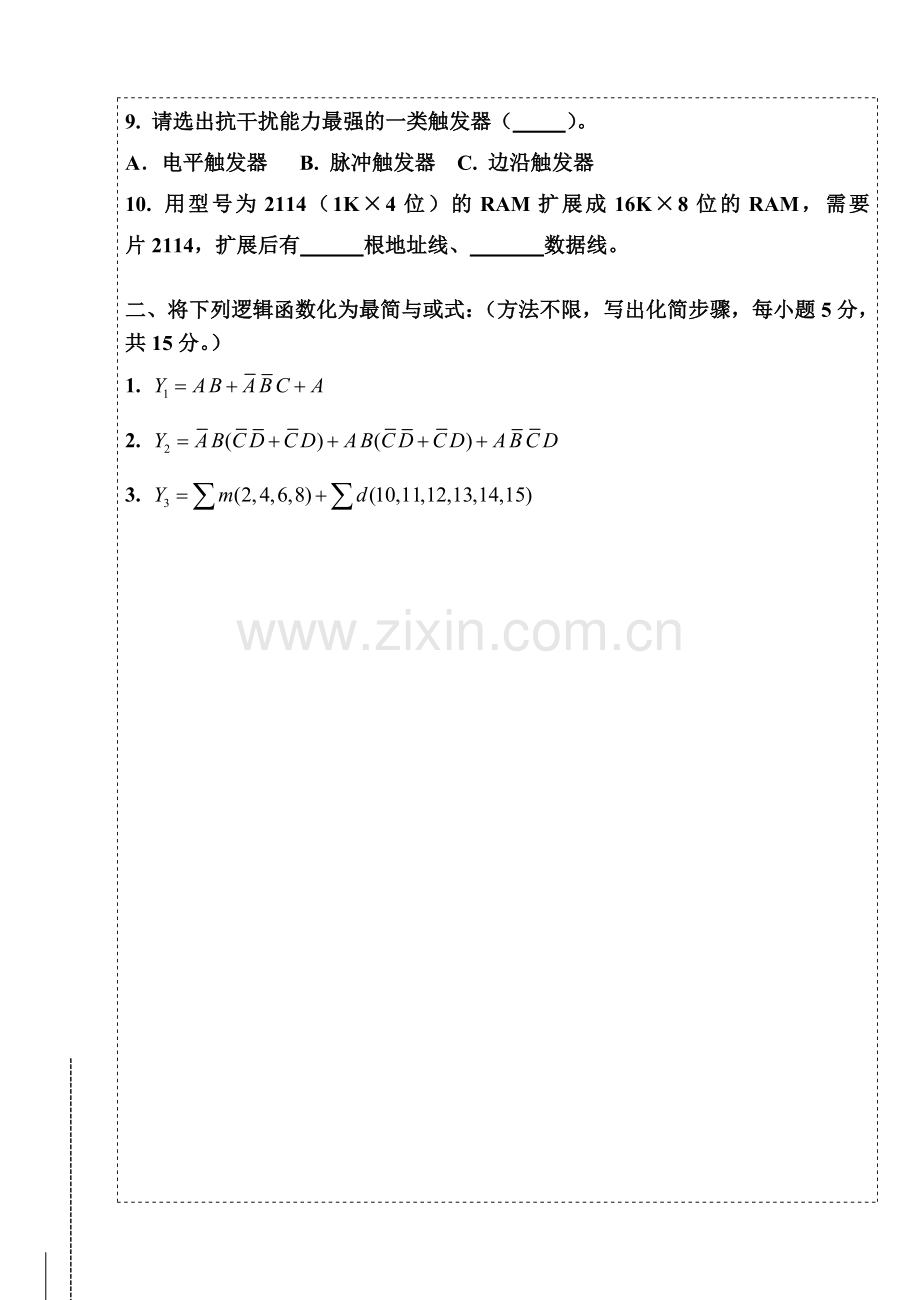

班级（学生填写）： 姓名： 学号：命题： 审题： 审核： 审批： -密-封-线- （答题不能超出密封线）学年第 学期 数字电子技术基础 科目考试 试题样卷闭卷考试；时间120分钟； 可以使用没有记忆功能的普通计算器：否使用班级（老师填写）： 考务电话：2923688题 号一二三四五六七八九总 分得 分阅卷人一、填空及单项选择题（请将正确答案填写在横线上，每空1.5分，共30分）1. 数制转换：(12.1)8=( )2=( )10=( )16=( )8421BCD2.逻辑代数中的三种基本逻辑运算包括： 、 和 。3按触发方式可分为 触发器、 触发器和边沿触发器。4. 8位倒T形电阻网络DAC中，若VREF=10V，则输入数字量为10100000时，输出电压为 V，若输入数字量为11000000，则输出电压为 V。5以下说法错误的是 。（A）TTL门电路可以直接“线与”。（B）噪声容限表示门电路的抗干扰能力。（C）传输延迟时间是表征门电路开关速度的参数，传输延迟时间越短越好。（D）ASCII码由七位二进制代码组成，广泛应用于计算机和通信领域。6. 逻辑函数有两种标准形式： 和 。7. 衡量半导体存储器性能好坏的主要指标是 和存取时间。 图1 8. 电路如图1所示，输出Y与输入变量A、B、C的逻辑关系式Y(A,B,C)= 。9. 请选出抗干扰能力最强的一类触发器（ ）。A电平触发器 B. 脉冲触发器 C. 边沿触发器10. 用型号为2114（1K4位）的RAM扩展成16K8位的RAM，需要 片2114，扩展后有 根地址线、 数据线。二、将下列逻辑函数化为最简与或式：（方法不限，写出化简步骤，每小题5分，共15分。）1. 2. 3. 班级（学生填写）： 姓名： 学号： -密-封-线- （答题不能超出密封线）三、（15分）用74HC138和门电路实现逻辑函数和，要求写出必要设计步骤，并在下图画出连线图。（74HC138功能表见附表1） t 四、（15分）分析图示计数器电路：（1）画出电路的有效状态转换图；（2）说明这是几进制的计数器。（计数器74LS160的功能表见附表2） 班级（学生填写）： 姓名： 学号： -密-封-线- （答题不能超出密封线）五、（10分）试用JK触发器和适当的门电路构成D触发器，写出设计过程并在下图画出电路图。 . 六、（15分）时序逻辑电路如下图所示。（1）写出电路的驱动方程和状态方程；（2）列出状态转换表并作出状态转换图；（3）说明电路实现的功能，能否自启动。.班级（学生填写）： 姓名： 学号： -密-封-线- （答题不能超出密封线）附表1 74HC138的功能表输 入输 出使 能选 择G1ABC11111111101111111110000111111101000111111101100101111101110011111101111010011101111101011101111110110101111111011101111111附表2 74LS160的功能表
