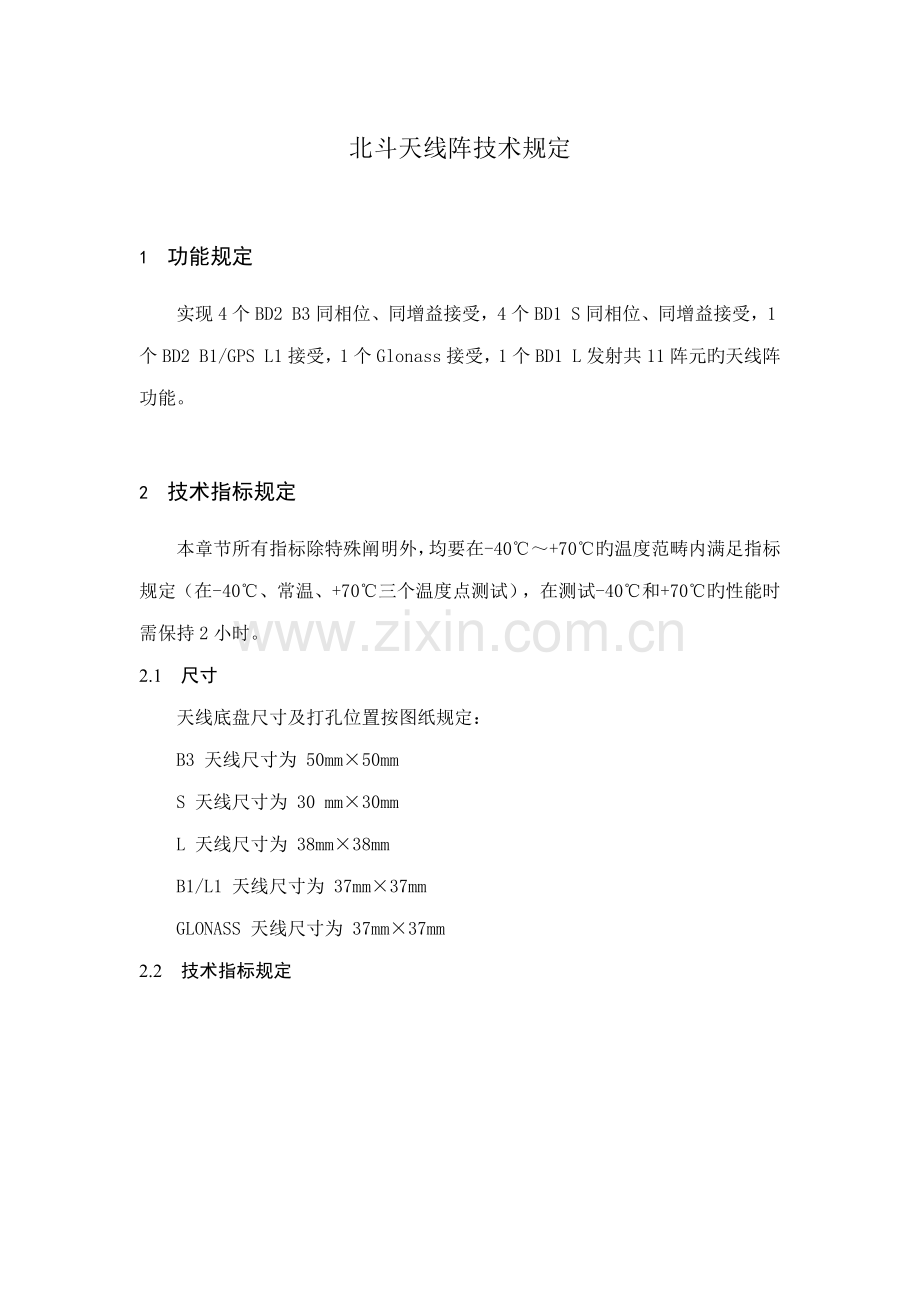

北斗天线阵技术规定

1　 功能规定
实现4个BD2 B3同相位、同增益接受，4个BD1 S同相位、同增益接受，1个BD2 B1/GPS L1接受，1个Glonass接受，1个BD1 L发射共11阵元旳天线阵功能。

2　 技术指标规定
本章节所有指标除特殊阐明外，均要在-40℃～+70℃旳温度范畴内满足指标规定（在-40℃、常温、+70℃三个温度点测试），在测试-40℃和+70℃旳性能时需保持2小时。
2.1　 尺寸
天线底盘尺寸及打孔位置按图纸规定：
B3 天线尺寸为 50mm×50mm
S 天线尺寸为 30 mm×30mm
L 天线尺寸为 38mm×38mm
B1/L1 天线尺寸为 37mm×37mm
GLONASS 天线尺寸为 37mm×37mm
2.2　 技术指标规定
序号
技术指标
指标规定
1
B3 工作频率范畴
1268.52±10.23MHz
2
B3 电压驻波比
≤1.5（50 欧姆）（1268.52MHz）
≤1.8（50 欧姆）（1268.52±10.23MHz）
3
B3 极化增益
≥-5dB （仰角≥30°，1268.52MHz）
≥2.5dB （仰角 90°，1268.52MHz）
4
S 工作频率范畴
2491.75±4.08MHz
5
S 电压驻波比
≤1.5（50 欧姆）（2491.75±4.08MHz）
6
S 极化增益
≥-3dB （仰角≥30°，2491.75MHz）
≥3.4dB （仰角 90°，2491.75MHz）
7
L 工作频率范畴
1615.68±4.08MHz
8
L 电压驻波比
≤1.5（50 欧姆）1615.68±4.08MHz
9
L 极化增益
≥-3dB （仰角≥10°，1615.68MHz）
≤5dB （仰角≤75°，1615.68MHz）
10
B1/L1 工作频率范畴
1561.098±2.046MHz，1575.42MHz
11
B1/L1 电压驻波比
≤1.5（50 欧姆）（1561.098±2.046MHz）
≤2 （50 欧姆）（1575.42MHz）
12
B1/L1 极化增益
≥-2dB （仰角≥30°，1561.098MHz）
≥3dB（仰角 90°，1561.098MHz）
≥-3dB （仰角≥30°，1575.42MHz）
≥2dB（仰角 90°，1575.42MHz）
13
GLONASS 工作频率范畴
1602±k×0.5625MHz,k=-7～+6
14
GLONASS 电压驻波比
≤1.5（50 欧姆）（1602±k×0.5625MHz,k=-7～+6）
15
GLONASS 极化增益
≥-3dB （仰角≥30°，1602MHz）
≥2dB （仰角 90°，1602MHz）

3　 接口规定
接口形式为MCX孔。
3.1　 外形尺寸规定
