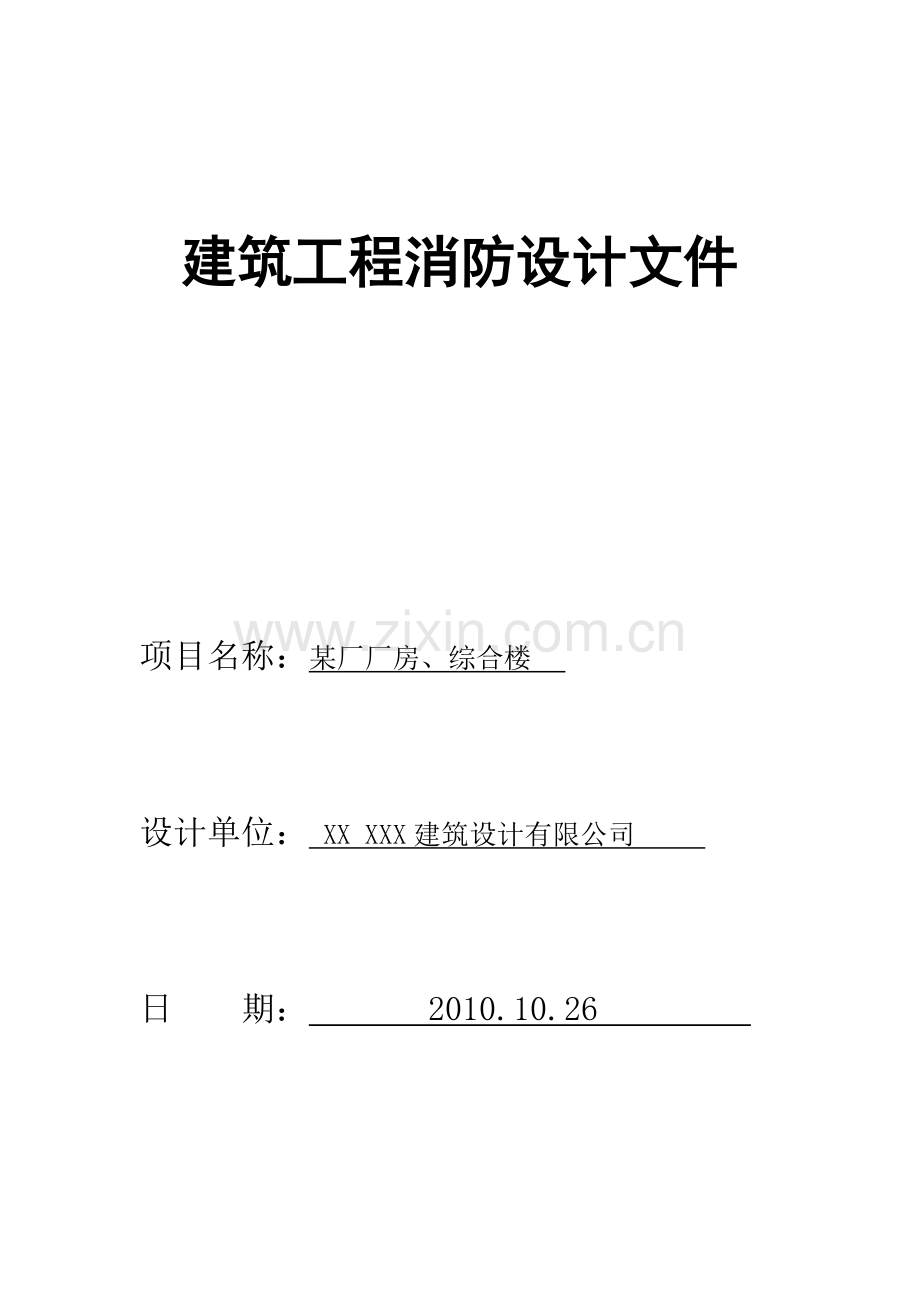

建筑工程消防设计文件项目名称：某厂厂房、综合楼 设计单位： XX XXX建筑设计有限公司 日 期： 2010.10.26 设计单位法定代表人 （签字）技术总负责人（签字）项目总负责人（签字）各专业负责人（签字）建筑专业负责人：结构专业负责人：给排水专业负责人：电气专业负责人：暖通专业负责人：设计文件目录序号名 称编 号份数备注1建筑工程消防设计说明书12总平面13室外消防管线图14厂房全套施工图15综合楼全套施工图1某工程建筑工程消防设计说明书工程名称： 厂房、综合楼 设计单位： XXX XXX XX 建筑设计有限公司 日 期： 2010.10.26 说明书目录第一章：工程设计依据及设计所执行法规、规范1第二章：建筑设计规模和范围 2第三章：建筑电气设计5第四章：建筑消防给水和灭火设施设计7第五章：防烟排烟设计10 第六章：生产工艺流程和生产人员分布11第一章：工程设计依据及设计所执行法规、规范一有关批准文件及相关资料1. 建设审批单位对本工程项目批准的有关文件（请写项目通知书、政府或相关部门的批文等具体文号或标题）2. 城市建设规划管理部门对本工程规划设计要求及红线图、建设用地平面布置图；（请写规划许可证及编号，红线图或总平面的编号）3. 建设单位提供的有关使用要求和生产工艺。（按实际工艺情况提供，征求建设单位的同意）二有关建筑消防设计规范1. 全国民用建筑工程设计技术措施-规划建筑2009版；2. 中华人民共和国工程建设标准强制性条文（房屋建筑工程部 分）2009版；3. 民用建筑设计通则GB50325-20054. 建筑设计防火规范GB50016-20065. 自动喷水灭火系统设计规范GB50084-2001(2005年版)6. 建筑灭火器配置设计规范GB50140-20057. 火灾自动报警系统设计规范GBJ116-988. 民用建筑照明设计规范 GBJ133-909. 民用建筑电气设计规范10. 国家其它现行有关规范规程。（有关在本工程中用到的消防规范必须提供，且是现行执行的消防技术规范）第二章：建筑设计规模和范围一、工程概况1. 工程名称：XX X厂房、综合楼2. 建设地点：XXX XXXX3. 建设单位：XXXX4. 设计单位：XXXXX5. 建设规模：该厂房地下一层，地上六层，建筑高度23.85米，建筑面积17063.26，其中厂房地下室730，各层功能为一层： 二层： 三至六层：地下室 ：该厂房采用什么材料，生产什么，火灾危险性丙性。综合楼地上六层，地上六层，建筑高度23.85米。建筑面积2694.71，各层功能： （具体也可用表格表示，如下表）6. 设计范围：本院承担：总平面布置设计、建筑结构设计、建筑电气设计、建筑消防给水、灭火设施设计及防排烟系统的设计，具体设计人员详见第2页的签名及具体设计图纸中的签名。二、工程建筑总指标如下表：栋号建筑占地面积建筑面积建筑层数建筑高度用途生产产品火灾危险性厂房2176.2713982.48-1/623.85生产厂房丝线丙类综合楼462.003080.78623.85职工宿舍/丁类三、总平面设计本工程位于义乌市廿三里工业区，东侧、西侧、北侧毗邻其他单位（明确什么单位）厂房，南侧临工业园区道路。根据消防规范要求，该厂房与综合缕可不设环形消防车道，根据地形，从安全角度出发，该工程设置环形消防车道，宽度4米，沿两幢建筑的外墙设置，转弯半径不小于9米，因用地的取制，道路离外墙为2米。（如果为占地超过3000平方米的厂房或高层厂房，应详细说明车道的设置及登高操作场地的设置，包括车道的承重，宽度、转弯半径等，在平面图中也应明确表示）。1厂房：呈L形布置，东侧与综合楼相邻（最近点）间距13.45m，距南、北、西侧围墙6.0m，四周设5米宽的消防通道。与相邻厂房的间距分别为11米、13米、15米。满足厂房与周围建筑的防火间距要求。2综合楼：呈条形布置，北侧与相邻厂房（最近点）间距13.45m，距南侧围墙6.0m，东侧为厂区进出口，距西侧围墙6.0m，四周设通道。与相邻建筑的间距分别为11米、13米、15米。满足民用建筑与周围建筑的防火间距要求。3消防水泵房、水池设置在厂房地下室，面积为46.4，水池容量120T。厂房屋顶设置18T消防水箱一只。4消防控制室设置在门卫值班室一层，面积为30，设直通室外出口。四、工程建筑、结构1建筑设计概况栋号建筑占地面积（）建筑面积（）建筑层数层高建筑高度耐火等级火灾危险性使用功能结构形式厂房2176.2713982.486一层：4.5m二层：3.8m三层：3.8m四层：3.8m五层：3.8m六层：3.8m23.85二级丙类生产厂房框架地下室730.00730.00-1地下：-5.5m5.5一级丙类消防水池、泵房、设备及零配件储藏框架综合楼462.003080.786一层：4.5m二层：3.8m三层：3.8m四层：3.8m五层：3.8m六层：3.8m23.85二级丁类职工宿舍框架2安全疏散2.1厂房：设有三部封闭楼梯间，首层直通室外，1#、3#楼梯最高层通屋顶。每个防火分区通向封闭楼梯间的安全出口均采用乙级防火门，疏散出口门洞宽度均为1.5m，楼梯净宽度1#楼梯为1.56m，2#楼梯为1.5m，3#楼梯为1.9m，每个防火分区（每层）内最远点到最近的安全疏散出口的距离不超过25米。厂房内设载重量为2T货运电梯一部，具备迫降功能。2.2综合楼：设两部封闭楼梯间，首层直通室外，2#楼梯最高层通屋顶。每个防火分区通向封闭楼梯间的安全出口均采用乙级防火门。三至六层内走道疏散通道宽度为1.76m，1#楼梯疏散出口门洞宽度1.5m，2#楼梯疏散出口门洞宽度1.2m；楼梯净宽度：1#楼梯为1.26m，2#楼梯为1.41m。房间内任一点至房间的距离不大于10米，房间门至楼梯间的距离小于20米，无袋形走道。综合楼设载客电梯（1T）一部。3防火分区设计概况厂房：均按自然层布置，每层为一个防火分区，面积2176.27，水平采用耐火极限不低于1.5小时的楼板，垂直采用封闭楼梯间进行防火分区分隔。综合楼：均按自然层布置，每层为一个防火分区，面积462.00。水平采用耐火极限不低于1.5小时的楼板，垂直采用封闭楼梯间进行防火分区分隔。4防火墙、楼板性能封闭楼梯间四周墙体均为不燃烧墙体，耐火极限为2小时。厂房、综合楼四周防火墙体均为不燃烧墙体，耐火极限为3小时。地下层与一层楼板为不燃烧混凝土楼板，耐火极限为1.5小时。一至六层楼板均为不燃烧混凝土楼板，耐火极限为1小时。5厂房、综合楼使用功能概况5.1厂房主要功能：一至六层均为生产车间，生产工人合计为56人。（详见第五章）5.2综合楼主要功能：一层为办公室，二层为活动室，三至六层为通廊式职工宿舍。职工宿舍每间住13人，一层办公室最多人员时为20人，二层活动室最多人员时为90人，三到六层（每层14间）最多人员时均为42人。注：如为民用建筑，应说明消防车道及消防车登高操作场地的设置、消防电梯的设置，商场、市场、餐饮、歌舞场所等应参照附表二核算人员及疏散宽度。第三章：建筑电气一、消防电源、配电线路及电器装置1本厂房属生产用房，消防用电设备包括：消防报警主机、消防应急照明、喷淋泵、稳压泵、地下室的排烟风机。消防设备用电负荷等级为二级负荷，其余用电负荷等级为三级负荷。2本工程消防设备用电采用双电源供电，电源由市政供电所供给（厂区内设二套低压配电柜），一路电源由厂房低压配电柜供给，另一路由综合楼专用低压配电柜供给。3消防水泵配电线路采用钢管埋地敷设，导线选用耐火铜芯电缆。消防报警总线、电话线、电源线采用钢管埋地或楼板混凝土内敷设，导线选用阻燃铜芯电线。如局部需明敷，应采用穿经钢结构防火涂料处理的金属管。各接头处用金属软管封闭至设备内部。4消防设备用电采用双回路供电，末端自动切换。二、应急照明、疏散指示电源和照度1本工程应急照明、疏散指示灯电源从配电总柜引出，独立设置。每个防火分区设置控制开关，（厂房均带分励脱扣器，火灾发生可切断相关层电源）。应急照明、疏散指示灯均自带12W的镍铬电池的应急电源，可连续工作不小于30分钟，其中消控室、水泵房、电梯机房等可连续工作不小于180分钟。2应急照明、疏散指示灯设置于生产车间、走道、封闭楼梯间、安全出口处、机房等，照度分别为：生产车间的走道不低于1Lx，综合楼的下次道为0.5LX，封闭楼梯间、安全出口不低于5 Lx，消控室、水泵房、电梯机房不低于70Lx。安全出口灯设置在楼梯间防火门上方10CM处，走道上的疏散指示标志设置在离地0.5米以下的墙面上，应急灯设置在楼层及楼梯间的顶面上。（人密场所的照度应不低于1LX）三、火灾自动报警系统及消防控制室1本工程厂房设置火灾自动报警系统和消防电话系统。综合楼不设置。2火灾自动报警系统设施包括火灾报警控制器、消防电话主机、消防电话分机、感烟探测器、手动报警按钮、消火栓按钮、声光报警器、输入模块、控制模块等。在楼层选用点型感烟探测器。3火灾自动报警设施作用方式3.1当火灾发生，感烟探测器探测到烟气将信号传输至火灾报警主机，并显示感烟探测器号码地址，（当火灾报警联动主机在自动控制模式时）将在火灾发生层及相关层作如下联动控制：声光报警器或消防广播发出报警信号，着火楼层或着火防火分区的非消防用电切断，电梯迫降于首层后切断电源等。3.2喷淋系统的联动：当火灾发生，喷淋头爆碎喷水，水流指示器动作，湿式报警阀警铃发出报警声，压力开关动作，喷淋水泵启动等将在报警联动主机上显示。消防联动主机能控制水泵启停（水泵控制柜能自动切换主、备泵启动）。同时在消控室设置外控电源，采用36伏安全电压直接启停喷淋泵。4消防控制室设施：4.1二总线火灾自动报警联动主机一台，可控制所有与消防有关的设备。火灾自动报警系统设置于厂房车间、机房等。4.2多线制消防电话主机一台，电话分机设置于厂房各机房内，厂房车间手报按钮处配有消防电话插孔。4.3消防控制室设直通119外线电话一部。5接地：消防系统接地利用大楼综合接地装置作为其接地极，设独立引下线，引下线采用BV-1x35cmPC40。要求其综合接地电阻小于1欧姆。消防控制室设置专用接地板。自接地板引至各消防电子设备的专用接地线选用铜芯绝缘导线，线芯截面为6m。第四章：消防给水和灭火设施一消防水源以市政给水管为水源 ，设计采用两路进水，一路由厂区南侧进，另一路由厂区东侧进。进水管径为DN200（埋地管100采用球墨铸铁管，橡胶圈接口；100采用PE管，热熔承插连接。）室外给水管沿道路布置成环状，以保证供水安全可靠，环状给水管管径为DN200。根据当地市政供水的说明，正常状态下供水压力为0.3Mpa。在厂房地下室设120T消防水池，用于喷淋系统供水，补水采用市政用水。二、消防水泵房本工程消防水泵房设置在厂房地下室，面积为46.4，水池容量120T，供自动喷水灭火系统用。厂房屋顶设18T消防水箱一只，与综合楼共用，供自动喷水灭火系统和消火栓系统（合用）为火灾发生初期10分钟灭火用水（平时作系统保压用水）。三、消防用水量概况1室外消防水用量为40L/S。2厂房室内消防水用量为15L/S，火灾延续时间为3小时。3综合楼室内消防水用量为15L/S，火灾延续时间为3小时。4厂房自动喷淋给水系统30L/S，火灾延续时间为1小时。四、室外消防消火栓系统室外消火栓由市政给水管供水，进水管径为DN200（埋地管100采用球墨铸铁管，橡胶圈接口；100采用PE管，热熔承插连接。）室外给水管沿道路布置成环状。室外消火栓按照沿路间距不大于120米，保护半径不大于150米设置消火栓，距离建筑不小于5米，且不大于40米，距离路边不大于2米，型号为SQ100型（有1个DN100和2个DN65的栓口）。五、室内消防消火栓系统厂房、综合楼均设置室内消火栓。消火栓用水直接从市政管网引入两路给水管，在底层连成环状，从室外市政给水管进室内处安装止回阀（防止外流），每条立管上下端安装检修阀。屋顶环状连接管与屋顶消防水箱出水口连接，并设有稳压系统一套，与综合楼共用。（稳压系统采用2台水泵，一用一备，流量不大于5 L/S，平时作管网保压作用，当火灾发生作初期10分钟灭火增压作用）室外在市政给水管进室内止回阀后安装水泵接合器一套，型号为SQS-100（栓口距地面高度为700），屋顶设试验消火栓一只，压力表一块。消火栓系统采用800*650消火栓箱，箱内设有型号为DN65消火栓一只（栓口距地面高度为1.1米），型号为DN65锦纶衬胶水带一条（长度不大于25米），型号为KD65水枪接口一付，QZ19水枪一支。六、自动喷水灭火系统1.本工程厂房危险等级及设备配置1.1厂房按中危险II级设置自动喷水灭火系统1.2厂房设施配置设施名称规格型号备 注喷淋水泵XBD6/30-100L,Q=30L/S,H=60m,N=30kw二台，一用一备稳压水泵XBD4/1-32L-200A,Q=1L/S,H=44m,N=2.2kw二台，一用一备湿式报警阀ZSFZ150每组喷头安装量不大于800只水流指示器ZSJZ100/150信号蝶阀ZSXF100/150压力开关ZSJY-1.0喷淋头ZSTZ-15/68闭式，流量系数K=80水泵接合器SQS-150二组2.管网连接及稳压设施一组供水泵的吸水管为2根，直径为DN150。湿式报警阀前设环状连接管道并连接室外二组水泵接合器、屋顶高位水箱（稳压系统采用2台水泵，一用一备，流量不大于1L/S，平时作管网保压作用，当火灾发生作初期10分钟灭火增压作用）补水管网。配水管道采用内外壁热镀锌钢管（管径DN100采用沟槽连接,DN100采用丝口连接）。每个防火分区均设水流指示器，末端设试水阀、压力表以及试水排水设施。3.系统组成及系统动作程序3.1系统由喷淋泵、稳压泵、水泵接合器、管道、湿式报警阀组、信号阀、水流指示器、喷头、末端试水装置组成。3.2系统动作：当火灾发生，喷头玻璃管爆碎喷水管网压力下降水流指示器动作屋顶（高位水箱）稳压系统动作补水加压湿式报警阀组警铃敲响压力开关动作喷淋泵启动运行（水泵电控箱开关在自动状态下）。六、灭火器设置本工程火灾类型为A类，灭火器配危险等级为中危险级。配置场所为厂房生产车间、综合楼，每只消火栓箱处配二具ABC/MF4磷酸铵盐干粉灭火器。消控室、配电房、电梯机房等设备用房各配二至四具灭火器，壁挂于明显处，高度为1.1米，便于提取。第五章：防烟排烟一、排烟方式与排烟口1.本工程厂房、综合楼均采用自然排烟方式。2.排烟口以开启外窗计算，列表如下：厂 房厂房建筑面积（）可开启窗面积（）最不利点至排烟窗的间距地下室730.00/一层2176.2794.7712m二层2176.2786.2612m三层2176.2786.2612m四层2176.2786.2612m五层2176.2786.2612m六层2176.2786.2612m综合楼综合楼建筑面积（）走道建筑面积（）可开启窗面积（）最不利点至排烟窗的间距一层462.00/31.847 m二层462.00/29.907 m三层462.00662.6416.5m四层462.00662.6416.5m五层462.00662.6416.5m六层462.00662.6416.5m第六章：生产工艺流程和生产人员分布一生产工艺流程原材料（人造丝）加捻粗纱工序细纱工序检验包装二主要设备选型序号设备名称使用中火灾安全1加捻机全部机型均为用电的机械化设备2宝塔机三生产人员分布层数使用功能人数一层生产车间：原材料加捻粗纱15人二层生产车间：原材料加捻粗纱15人三层生产车间：粗纱细纱10人四层生产车间：检验包装10人五层半成品车间3人六层半成品车间3人合计人数：56人浙江建筑设计有限公司2010.10.26附表一：排烟设计计算书附表二：疏散宽度设计说明书一、排烟设计计算书（有机械排烟）楼层防火/防烟分区防烟分区面积m2设计要求排烟量m3/h.实际设计的排烟量m3/h.排烟口的数量/大小排烟口的设计风速m/s排烟风管的管径m2排烟风管设计风速m/s风管材料排烟风机排烟量m3/h.一层一/1分区5003000036000一个/1 *1米81.5 *0.810 铁皮8万一层一/2分区450一/3分区一层二/1分区一层二/2分区二层走道二、防烟设计计算说明设置部位防火/防烟分区防火或防烟分区面积设计要求送补风量m3/h.实际设计的送补风量m3/h.送风口数量/大小送风口的设计风速m/s送补风管的设置方式送补风机的风量m3/h.风压差Pa1#楼梯间各层连通1500018000隔二层设一个/1 *1米7铁皮风管3200040-501#楼梯间前室各层1800022000每层设一个7m/s水泥墙实砌3800020-25地下一层一/1分区10002000025000二个/1米*0.87m/s阻燃复合风管35000一/2分区10002000025000二个/1米*0.87m/s阻燃复合风管30000如为采用自然排烟的说明，也可采用表格型式说明每个自然防烟分区的有效开窗面积情况及采用的窗户。设计院有限公司2010年11月2日二、疏散宽度设计说明书楼层防火分区建筑面积规范要求的设计宽度m设计实际宽度m疏散的楼梯或出口合计宽度m借用的宽度负一5000225251至10号共10个楼梯间及一个下沉广场25无负一一10111至4号楼梯间9向防火分区二借用2米负一二负一三一层一一层二二层一某层
