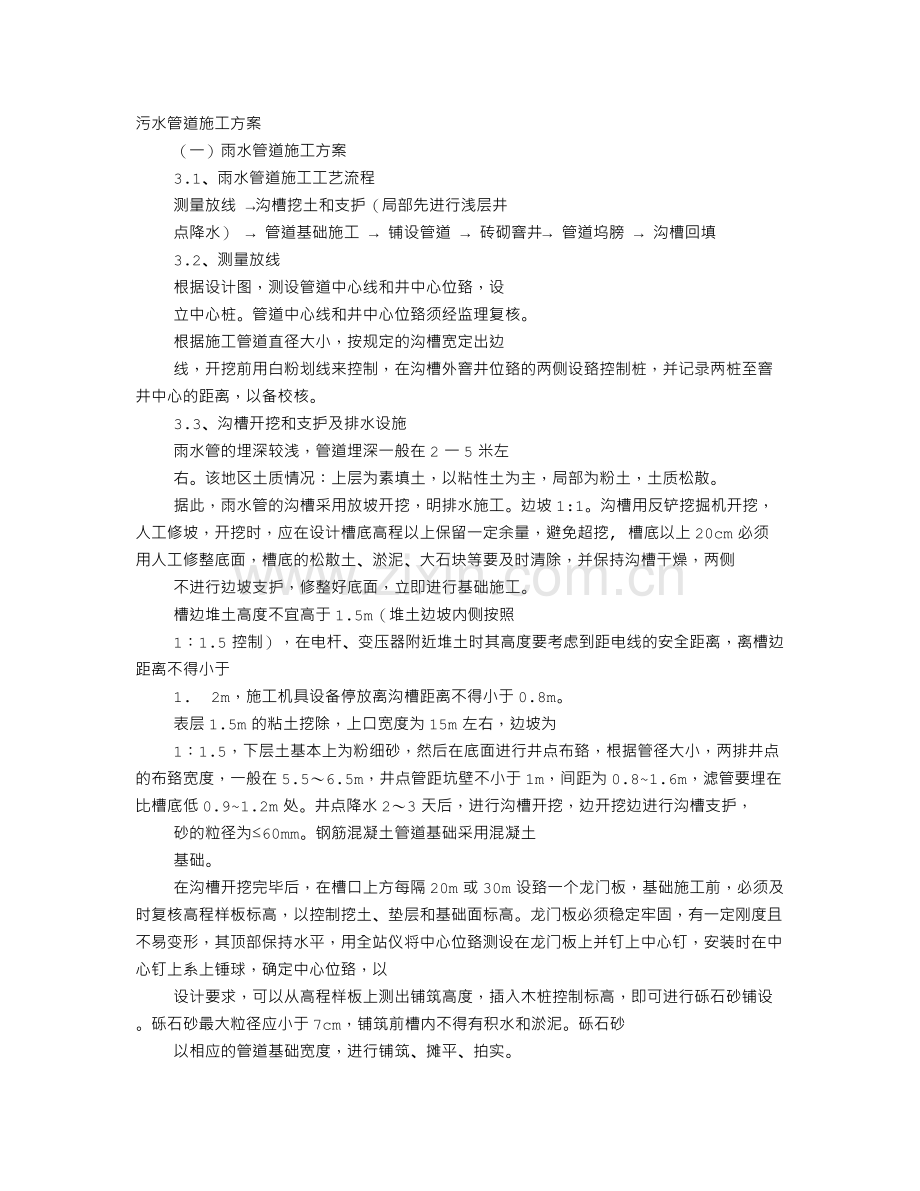

污水管道施工方案
（一）雨水管道施工方案
3.1、雨水管道施工工艺流程
测量放线 →沟槽挖土和支护（局部先进行浅层井
点降水） → 管道基础施工 → 铺设管道 → 砖砌窨井→ 管道坞膀 → 沟槽回填
3.2、测量放线
根据设计图，测设管道中心线和井中心位臵，设
立中心桩。管道中心线和井中心位臵须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边
线，开挖前用白粉划线来控制，在沟槽外窨井位臵的两侧设臵控制桩，并记录两桩至窨井中心的距离，以备校核。
3.3、沟槽开挖和支护及排水设施
雨水管的埋深较浅，管道埋深一般在2一5米左
右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。
据此，雨水管的沟槽采用放坡开挖，明排水施工。边坡1:1。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧
不进行边坡支护，修整好底面，立即进行基础施工。
槽边堆土高度不宜高于1.5m（堆土边坡内侧按照
1：1.5控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于
1. 2m，施工机具设备停放离沟槽距离不得小于0.8m。
表层1.5m的粘土挖除，上口宽度为15m左右，边坡为
1：1.5，下层土基本上为粉细砂，然后在底面进行井点布臵，根据管径大小，两排井点的布臵宽度，一般在5.5～6.5m，井点管距坑壁不小于1m，间距为0.8~1.6m，滤管要埋在比槽底低0.9~1.2m处。井点降水2～3天后，进行沟槽开挖，边开挖边进行沟槽支护，
砂的粒径为≤60mm。钢筋混凝土管道基础采用混凝土
基础。
在沟槽开挖完毕后，在槽口上方每隔20m或30m设臵一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位臵测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位臵，以
设计要求，可以从高程样板上测出铺筑高度，插入木桩控制标高，即可进行砾石砂铺设。砾石砂最大粒径应小于7cm，铺筑前槽内不得有积水和淤泥。砾石砂
以相应的管道基础宽度，进行铺筑、摊平、拍实。
对于硬聚氯乙稀upvc加筋管管道基础采用垫层基础，对于一般的土质地段，垫层可为一层砂垫层（中粗砂），厚度为100mm；对处于地下水位以下的软土地基，垫层可采用150mm厚、颗粒尺寸为5～40mm的碎石或砾石砂，上面再铺50mm厚砂垫层（中粗砂）。管道基础夯实平整，密实度满足要求。
砼基础施工：砾石砂垫层上浇筑砼基础应按相应
管道基础宽度安装侧向模板。基础定位于管道中心，拉线顺直。严格控制侧向模板的位臵。侧向模板应具有一定的强度和刚度，以便于装拆和周转使用，安装应缝隙紧密、支撑牢固，并符合结构尺寸要求，一般可选用木板或钢模，砼采用商品混凝土，橄榄车运输，卸料槽卸料，人工摊铺，插入式振捣器或平板振捣器进行振捣。浇筑的砼在12h内不得浸水，混凝土强度达到2.5mpa以上后方可拆模。
3.5、管节的预制、运输及现场堆放
管道在预制时，我部将派施工技术人员会同监理
不定期到厂方检查。管道采用汽车运输。运至现场的管道视现场情况就近沿途单排堆放。堆放时严禁管道中间有硬物顶撞，防止管道碰坏，同时服从现场调度排放，不得防碍机械的通行。待用的管材要进行检查篇二：污水处理厂管道施工方案
管道施工方案
一. 编制依据
《义乌市污水处理三期工程设计图纸》
《岩土工程勘察报告》
《义乌市污水处理三期工程施工组织设计》
《给水排水管道工程施工及验收规范》gb50268-2008
《工业金属管道工程施工及验收规范》gb50235-97
《现场设备：工业管道焊接工程施工及验收规范》gb50236-98
《建筑给水排水及采暖工程施工质量验收规范》gb50242-2002
《埋地聚乙烯排水管管道工程技术规程》cecs 164:2004
二. 工程概况
义亭污水厂工程规模3.5万吨/日，结构类型为构筑物钢筋砼结构，建筑物框架结构；工程总投资为13731.64万元人民币，总占地面积5.20公顷，采用aao处理工艺，主要构建筑物有：粗格栅及进水泵房、细格栅及曝气沉砂池、aao生物反应池、二沉池、连续流砂滤池、紫外线消毒渠、出水泵房、鼓风机房、储泥池、污泥脱水机房、加药间、雨水泵房、1#变电所、2#变电所、综合楼、门卫室、进水仪表间、流量计井等大小二十多个单体工程。
厂区内管线包括：工艺污水管：dn600-d1400mm，管材为球墨铸铁管；工艺加药管：de25,管材为abs；工艺超越管：dn1000,管材为球墨铸铁管；工艺空气管：dn80-dn800,管材为钢管；工艺污泥管：dn200-dn900mm，管材为球墨铸铁管；厂区放空管：dn200-dn60，管材为球墨铸铁管；厂区雨污水管：dn75-dn1000mm，管材为球墨铸铁管、hdpe管及upvc管。回用水管：dn20-dn100,管材为钢塑复合管及球墨铸铁管；给水管：dn15-dn150,管材为钢塑复合管及球墨铸铁管;电缆排管：管材材质为电力电缆，电缆保护管为玻璃钢管，电气
配管为热镀锌钢管dn120及pvc50。
管道连接方式有以下三种：钢管采用焊接接口，；承插铸铁管采用橡胶圈接口；upvc管采用承插式橡胶圈接口。
管线施工地段的地层自下到上依次为②-3圆砾层，②-2中粗砂层，②-1粉土层,地质条件较好。地区浅层地下水属第四系潜水，地下水主要来源为大气降水，并以渗透等方式排泄，地下水位埋深较浅为1.00-2.00m。
三. 施工准备
1. 人力资源配臵
现场准备配备了如下人员：
技术工人： 普工20人；电焊工6人；电工1人。
管理人员：施工员3人；质检员1人；材料员1人；实验员1人。
2. 施工机械准备
挖掘机：2台；
铲车：2台
运土车：10辆； (转载于:污水管道实施方案)
起重机：1台；
水泵：6台（基坑降水用）；
压路机：1台；
3. 技术准备。
1） 施工人员认真熟悉图纸，把图纸上的疑问解决在施工之前。
2） 编写各种施工工艺标准、保证措施及关键工序作业指导书。
3） 结合工程施工特点，编写技术管理办法和实施细则。
4） 施工前对相关人员做好各种技术交底。
4. 现场准备
1） 施工用电检查，确保施工正常用电及用电安全。
2） 保证现场施工道路的畅通。
3） 检查施工机械，确保施机械性能良好。
四. 施工部分
1. 主要施工工序
测量放样—→基槽开挖—→基槽降水—→回填石子—→回填中砂—→下管安装—→闭水试验—→回填中砂—→回填素土—→分层夯实
2. 管道施工顺序
管道施工时严格依照本工程的总施工进度计划合理实施，遵从先深后浅的原则，工程管线与雨水管线交叉避开雨季施工，防止沟槽泡水下陷损坏已施的雨水
管线。
根据业主提供的设计图纸的地下资料及现场实地物探结果，如遇有拟建管道和已建或其他公用设施交叉情况，制定专项管道交叉处理方案及对现有公用设施的保护方案，报监理工程师和相关管理单位审批后施工。
3. 测量工程
1） 定位放样
首先必须熟悉施工图纸，了解设计意图，根据施工工艺要求及管线的相互关系，进行统筹安排开挖顺序。然后再根据建筑场地已设控制点与厂区总图的设计坐标放出管线的轴线，确定了开挖边界线。
基槽开挖完毕之后，在基坑底部放样出管线的轴线，并进行多次复核。
2） 标高测量
基槽开挖过程中，要严格控制基底的标高。测量人员在槽底多放臵标高控制点，尽量避免超挖和欠挖情况的出现。
3） 测量成果与验收
施工测量过程中，要对管道轴线控制桩、高程桩，应经过复核方可使用，并要经常校核。施工测量的允许误差，应符合下表1。
所有工程测量应编制施工测量方案并予以审批，做好观测记录和测量成果表，并按照文件与资料控制工作程序进行各种原始资料的留存、收集、整理和归档。从厂区控制网的建立到构筑物的细部测量，都应遵循“测量、复测、专职或技术负责人检查”的程序，并组织业主、监理、质量监督（必要时设计部门参加）等有关单位进行核定验收，及时履行相关资料的签字手续。
4. 基槽开挖支护及降水方案
1） 基槽开挖
土方开挖前查明地下水位、土质及其周围现有管线情况，根据勘察报告以及预处理构筑物基坑实际开挖的情况来看，基槽开挖范围内的土质较好，只需要采用简单的降水、放坡措施就能够满足施工要求，管线周围不存在其它管线。
各种管线管槽开挖根据管槽开挖深度的不同，而选择不同的开挖方式：深度较浅管槽采用直接放坡法；深度较深管槽采用台阶法开挖。比如：加药、回用水管管线采用1：0.5的坡比直接开挖；较深管线上部1.5m按照1：0.33的比例进
行放坡，剩余部分以1：0.5的比例进行开挖（具体开挖基槽的剖面图如下图1）。基槽开挖时，采取逐段开挖的方式，每段开挖的长度为2节管材的长度，待两节管线承插施工完毕后，回填先安装的那节管线基槽，同时开挖没有开挖的相邻管线基槽。
图1 基槽开挖剖面图
（1） 具体施工方法采用机械和人工开挖相结合的方式，开挖上部土方使
用机械，基槽以上20-30cm采用人工清槽。
（2） 开挖深度较大时，应合理确定分层开挖深度，如人工开挖每层的深
度不宜超过2m。开挖时，尽量避免超挖和欠挖情况的出现。
（3） 开挖出的土方要及时的运走，如果暂时堆在基槽附近，要保持距离
基槽的边缘2m以上，并且高度低于2m。
（4） 管槽两侧临时堆土或施加其它荷载时，不得影响临近的建筑物、各
种管线和其它设施的使用及安全，另外同时考虑对管槽土壁安全的影响；
（5） 当下部工序与本工序不连续施工时，槽底应留保护土层不得开挖，
待下部工序开工时在开挖；
2） 降水工程
开挖顺序一般从槽底标高较低的地方开始。这样是为了让水能顺利的流到集水坑当中。基槽降水主要通过集水坑和排水沟来排水，集水坑设臵在标高较低的一端，开挖深度为基槽以下0.5m，然后埋入无砂管；排水沟设臵在基槽的两侧与积水坑相连，深度为30cm。
在降水过程中，要留一定量的水泵作为备用，以便及时更换损坏的水泵，保持抽水不间断，维护管槽施工的安全。
5. 碎石回填
基槽开挖完毕后，清净槽底的各种杂物与淤泥。随即进行回填碎石作业。中间部位回填的厚度为150mm，两侧的厚度为300cm。具体形式如下图所示：
图2 管线回填结构图
管道的基础为碎石和中砂造成的，其左右是将管道较为集中的荷载均匀分布，以减少对地基单位面积的压力。管道基础要承受管道自重、管内液体重、管道上部土压力和地面荷载的结构层，在本工程中，由地基和砂石基础组成。
6. 安装管线
待碎石回填完毕以后，随即回填200mm厚的中砂层垫层，并用打夯机夯实。回填管道两侧两侧时，中砂应对称均匀回填。
安装管线之前，要首先查看槽底是否有杂物，如果有，则必须经理干净；并检查管口是否有缺陷保证借口密封性，槽帮如有裂缝或坍塌的危险，必须用支撑加固的方法进行处理。检查槽底的宽度及沟槽高度，看其是否符合设计要求；如不符，则必须及时进行修整。
厂区内的管道连接方式有以下四种：钢管采用焊接接口，与阀门、流量计等设备连接处采用法兰或丝扣接口；承插铸铁管采用防腐橡胶接口；upvc管采用承插式橡胶圈接口；钢塑复合管连接采用热熔对接。
6.1. upvc管线安装
本厂区内upvc管道均采用承插口连接方式，通过弹性密封圈连接保证密封性。弹性密封圈连接适用于63mm以上规格的管材间的连接。
a. 管端倒角坡度为15°，尖端厚度为管材壁厚的1/2~2/3。
b. 清理管材插口外侧与承口内侧表面，并检查胶圈位臵及质量，胶圈
放入槽内，坐落应正确妥帖，不得装反或扭曲。
c. 管材插口端对准承口，并使两条管道轴线保持在一条平直线上。
d. 为便于密封圈和管材套入，在管口涂敷适量润滑剂于凹槽，密封圈 篇三：污水管道施工方案
京唐港港盛街（海滨路-海河路）
污水管道工程
施 工 方 案
河北建设集团有限公司
唐山海港开发区基础设施项目经理部
2012年4月28日
第一章 方案编制依据
1. 编制依据
1) 京唐港港盛街（海滨路-海河路）工程给排水施工图总说明。 2) 京唐港港盛街（海滨路-海河路）工程地质详勘及物探报告。 3)现场情况及周边环境。
4)《给排水管道施工及验收规范》（gb50268-2008） 。 2.本方案实施原则
本方案经监理、业主审核确认后的方案报安监站备案手续完备展开施工；方案必须向各施工人员及机械手交底，理解无误后施工。所有施工均应符合设计技术规范及验收规范要求。
第二章 工程概况
第一节 基本概况
本工程为唐山市海港经济开发区西区的规划管线，在道路中心线以南21米处铺设污水管，污水管道自东向西排入海河路上的规划污水管道中。 第二节 地质概况
根据《岩土地质勘查报告》，该段场地地势起伏不大地形简单，地下土层从上往下依次为：种植土、淤泥、细沙。
第三章 施工准备
第一节 施工前准备
1. 对施工现场场地上的障碍物进行全面清查，包括施工场地地形、地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、坟墓、土洞、垃圾、树根、地面下施工范围内的障碍物和堆积物，供水、供电、通讯线路，防洪排水系统等。
2. 构筑物的定位桩需经检验核准后方可施工。
3. 与有关施工的各单位取得联系,根据各种制约因素，每天详细按方案安排施工，保证工程顺利进行。 第二节 技术准备
1. 根据施工图纸及有关资料核对现场平面尺寸和管沟标高，掌握设计内容及各项技术要求，熟悉土层地质、水文勘察资料；明确各专业工序之间的关系和施工工期要求。为了便于土方开挖施工及有利于管沟边坡稳定，土方开挖前做好定位放线工作，及时联系确定好边坡支护单位。
2. 测量放线工作：根据给定的永久性坐标、水准点，引测到现场。在管沟周围，设置测量控制基线、轴线和水平基准点；做好轴线控制的测量和校核。轴线应避开构筑物、机械操作运输线路，并设保护标志；
3. 对参加施工人员进行详细的技术和安全文明施工交底。 第三节 材料、机具准备
1. 雨期施工应准备防雨、排水、护坡用材料（如雨衣、塑料布、潜水泵等）。 2.机械：挖掘机、自卸汽车、水泵等。
3.工具：铁锹、十字镐、大锤、钢钎、钢撬棍、手推车等。
4.应准备好基础施工材料，以便验槽后可以立即进行基础工程的施工，防止晾槽时间过长。
5.挖土初期采用1台反铲挖掘机，斗容量为1m3的单斗挖土机，人工配合修整，自卸车运土，卸土点选择的原则是就近卸土，保证随挖随填。挖土机行走路线遵循“由远及近”、“边挖边退”的原则。自卸车要随近期工程需要来调配数目。
第四节 人员准备
为了顺利实施施工计划，有效控制质量，保质保量按期完成施工任务，工程项目经理部具体人员配备见下表：
第五节 作业条件
1. 现场三通一平已完成，地上地下障碍物已清除或地下障碍物已查明。 2.沟槽开挖的测量放线工作已完成，并经验收符合设计要求。 3.开挖现场的地表水已排除。
4.土方堆放场地已落实，如需机械倒运土方时，土方的装载、运输、堆高或平整的机械设备已落实。
5.参加施工人员已进行了技术、安全和文明施工的交底。
6.应准备好基础施工材料，以便验槽后可以立即进行基础工程的施工（如垫层砼的浇筑），防止过长时间的晾槽。
第四章 管道施工方案
根据”先深后浅”的施工原则，为了尽快安排动土开工，加快施工进度，采用机械挖土，人工配合修整，自卸车运土的办法。 第一节 施工方法
1. 准备工作
进行水准点、轴线导线点验核交接，由监理方、业主、施工总包方、施工分包方四方签字确认。
2. 标高控制
开挖过程中，必须严格控制挖土标高，误差不得大于20mm，对较深的地方，测量人员要经常测量和校核标高，确保位置正确和开挖土方时不得超挖。
3. 管沟开挖
管沟施工采取先深后浅，自下而上；分段开挖的原则。施工前，须清除施工区域内的障碍物，做好轴线和水准点的测设，并标识清楚，管沟开挖步骤如下： （1）管沟开挖前应探明地下管线和障碍物，以便施工时避让或保护。 （2）沟槽底部开挖宽度b=d+2b
b-管道沟槽底部的开挖宽度（mm） d-管外径（mm）
b-管道一侧的工作面宽度（mm）
注：1 槽底需设排水沟时，b应适当增加；
4. 管道有现场施工的外防水层时，b取800mm；
5. 采用机械回填管道侧面时，b需满足机械作业的宽度要求。
（3）管沟开挖采取1:1放坡，不满足1:1放坡要求的施工段采取钢板桩支护方式（如图）。钢板桩打入管沟深度≥2米。支撑应经常检查，发现支撑构件有篇四：市政污水管道工程施工方案
目录
第1卷
第1章 第2章 第3章 第4章 第5章 第6章 第2卷
第1章 第2章 第3章 第4章 第5章 第6章 第7章 第8章 第3卷
第1章 第2章 第3章 第4章 第5章 第6章 第7章 第8章 第4卷
第1章 第2章 第3章 第4章 第5卷 第6卷
第1章 第2章 第7卷
第1章 第2章 第3章 第4章 第5章 第6章 第7章 第8卷
第1章
第一章工程概述......................................... 3
一、项目特点： ..................................... 3 二、现场自然条件： ................................. 3 三、交通条件和服务设施： ........................... 3 四、施工概况 ....................................... 3 五、设计编制依据： ................................. 4 六、主要参考资料： ................................. 4 第二章施工准备工作..................................... 4
施工总进度计划 ..................................... 4 一、测量放样 ....................................... 5 二.施工阶段划分 .................................... 5 三.施工流水段的划分 ................................ 5 四.原材料采购与复试 ................................ 5 五.临时设施、施工用电和施工用水 .................... 6 六.工作计划安排 .................................... 6 七.设备、人员、材料进场计划 ........................ 6 第三章施工方案及技术措施............................... 7
一、排水管涵施工准备 ............................... 7 二、沟槽开挖 ....................................... 7 三、混凝土基础浇筑 ................................ 10 四、管道铺设 ...................................... 12 五、检查井的砌筑施工 .............................. 13 六、排水管道严密性试验 ............................ 14 七、沟槽回填施工 .................................. 15 八．支撑的拆除 .................................... 16 第四章质量保证措施.................................... 17
一、具体质量目标 .................................. 17 二、质量控制机构和创优规划 ........................ 17 三、强化质量意识，健全规章制度 .................... 17 四．分部分项工程质量控制 .......................... 18 第五章保证工期的主要措施.............................. 19 第六章雨季施工........................................ 20
一、施工前的准备 .................................. 20 二．雨季施工具体措施： ............................ 20 第七章安全生产措施.................................... 21
一．工程项目的安全与环境管理 ...................... 21 二．保证安全的主要措施 ............................ 21 三．安全管理制度 .................................. 22 四．施工用电 ...................................... 22 五．管涵吊装施工 .................................. 22 六．各类路基土方施工机械安全措施 .................. 22 七．安全管理网络 .................................. 23 第八章文明施工的措施.................................. 23
一.现场布置 ....................................... 23
第2章 第3章 第4章 第5章 第6章
二.道路和场地 ..................................... 23 三.材料堆放 ....................................... 23 四.周转设备存放 ................................... 23 五.水泥库 ......................................... 23 六.消除施工污染 ................................... 24
第一章工程概述
第1章 一、项目特点：
本工程为某市东区市政污水管道施工工程，规划由桩0+035为起点，桩4+788.11为终点，总长为4753.11m。桩0+035到桩1+893之间管材采用d1200钢筋混凝土管，桩1+893到桩4+788.11之间管材采用d1500钢筋混凝土管。要求2004年5月1日开工，2004年10月1日竣工.
第2章 二、现场自然条件：
根据该市区气象部门提供的材料，在施工期间主导风向为东南风，雨期在6月到10月。 最高气温在7月中旬到8月中旬，达39~40°c。最低温度在1~2月份，达-4~-5°c。对施工没有很大的影响。
根据地质勘探资料，土质为四类土，地形较平坦，地下水位平均在地下3.6m深处。
第3章 三、交通条件和服务设施：
本工程处于市区，有比较便利的运输网络，同时，本工程回填材料大多可取于挖方段，故运入材料相对上比较少。项目沿线有通讯及医疗服务，电力由业主接到现场变压器，场内布线自行考虑。为确保施工的连续性，在施工时必须考虑部分自备电源以保证施工的需要。
第4章 四、施工概况
1. 本工程为某市东区市政污水管道安装施工工程，包括干管与检查井的施工。
2. 管材及规模：
工手册》、《给水排水管道工程施工与验收规范》等资料。
第5章 五、设计编制依据：
施工图：以《污水管线平面图》《污水管线纵断面图》及其设计总说明为本次施工依据。 管道铺设及检查井的砌筑：以《全国通用给水排水标准图集》为施工依据。 预算依据：《广东省市政工程综合定额》、《广州市市政工程主要项目补充定额》。 验收依据：《市政排水管渠工程质量检验评定标准》、《给水排水管道工程施工及验收规范》。
第6章 六、主要参考资料：
1、《给水排水工和施工》
2、《实用给水排水工程施工手册》 3、《建筑施工手册》 4、《组合钢模板施工手册》 5、《工程项目管理》
6、《给水排水工程概预算》
7、《安装工程定额与预算》 8、《给水排水管道工程施工与验收规范》
第二章施工准备工作
第7章 施工总进度计划
一、业主工期要求，结合本公司自身实力和选定的施工方案，以及对本工程人力、物力、财力的投入力度，确定本工程总工期为150天。（详细施工进度计划，见附后《横道图》） 二、进度计划从全局出发，注重整体效果，统筹安排分项工程的施工程序和工期计划。 三、进度计划安排的原则为“先地下、后地上”，“先主体、后附属”尽量缩短土方处理部分施工工期，为排水管、井工程打开工作面。
四、工期紧迫的情况下，必须以“倒计时”的方式，以“大滚动、大流水、动态管理”为指导，采用“二级网络、五级计划”分级管理的模式，建立工期预警系统，基本要点是以业主提出的指令性计划为前提，一级网络为目标，形象控制为框架，子网络为保证，小流水为补充，阶段计划为辅助，保证计划的连续性、均衡性和可实施性。
☆五级计划管理为总计划、分部计划、月计划、周计划、日计划，并分别与各级网络对应。
☆实施网络和计划控制的意义在于：在网络计划的执行过程中，通过落实技术组织措
施，确保人员调配、材料供应、机械设备、资金调拨、技术准备满足计划周期内的需要，跟踪检查计划的实施情况，及时反馈信息，再采取相应措施，在全场组织动态平衡，通过对计划的制订→执行→跟踪→反馈→修订→执行,有效地控制施工进度，保证业主的投资效益。
第8章 一、测量放样
1. 工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时应及时向设计单位提出变更设计要求。根据施工图会审纪要以有关单位确定，本工程管道中心线定位以小区内已建成的永久性建筑物为参照进行放样。（并见《管段参数计算表》） 2.水准点控制体系：依据国家一级或二级水准点或小区内的高程控制点，沿管线敷设位置，于沿原有道路的适当位置，每100米测设水准控制点，根据测量复核标准的有关规定，形成高程控制体系。
3.施工测量应符合下列规定：
（1）施工前，建设单位应组织有关单位向施工单位进行现场交桩；
（2）临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200米不宜少于1个（具体位置见《临时设施布置示意图》）；
（3）临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；
（4）已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。
第9章 二.施工阶段划分
根据施工情况分析，整个工程施工可划分为以下几个施工阶段： （1）沟槽开挖阶段 计划安排时间61天
（2）基础浇筑阶段 计划安排施工时间63天 （3） 管道安装阶段 计划安排施工时间53天
(4) 井室砌筑阶段 计划安排施工时间39天 (5) 闭水试验阶段 计划安排施工时间20天 (6) 沟槽回填阶段 计划安排施工时间13天
以上六个施工阶段组成系统又既相互联系又相互制约，因此在施工过程中应尽量遵循“平行流水、立体交叉”的法则来组织施工，使相关的施工阶段做到衔接紧密、穿插有序。
第10章 三.施工流水段的划分
本工程分为三个流水段：ⅰ段，0+035~1+893段长1858m；ⅱ段，1+893~3+301.37 长2404.37m；ⅲ段，3+355.42~4+788.11段长1232.69m。
第11章 四.原材料采购与复试篇五：某污水管道工程施工组织设计方案
目 录
第一章 工程总体概述
第二章第三章第四章第五章第六章第七章一、工程范围 二、工程特点 三、施工条件
四、施工组织总体设想及方案的针对性 五、施工区划分
施工现场平面布臵和临时设施、临时道路布臵 施工进度计划和各阶段进度的保证措施
一、工期目标
二、施工进度计划保证措施 三、施工进度计划表
各分部分项工程的施工方案及质量保证措施
一、 临时道路修建
二、 开槽埋管、检查井施工 三、 质量保证措施
安全保证和文明施工及环境保护措施
一、 安全保证 二、 文明施工 三、环境保护措施
项目经理部组成及管理制度
一、 项目经理部组成 二、 主要人员配备 三、 项目管理制度
技术、材料、劳动力、施工机械和设备配臵及施工
现场准备 一、技术准备
二、材料准备 三、劳动力配臵
四、 施工机械和设备配臵 五、 施工现场准备
第八章 关键施工技术、工艺及工程项目实施的重点、难点
第九章第十章 和解决方案
雨季节施工措施和已有设施、管线的加固、保护措
施
一、 雨季节施工措施
二、 已有管线的加固、保护措施
其他
一、施工矛盾和障碍物的处理方案 二、障碍物的技术保障措施
第一章 工程总体概述
一、工程范围
本工程为盐城市城东污水处理厂筹建处城东污水处理厂范公路污水管道工程第一标段，工程范围盐城市火车站地段范公路（建军东路至世纪大道）。 二、工程特点
本工程设计较为详细，污水主管全长1.3公里,管径为钢筋砼管d600,支管为de500hdpe管。设计的污水管道位于道路西侧绿化带下，距道路中心线18m。
根据规划，本工程排水体制为雨污分流制，道路污水经收集后分段排入大庆路、五星路污水管道，集中送至城东处理厂进行处理。 三、施工条件
1、地质条件：
该标段的土质为耕植土和粉质粘土及淤泥质粉质粘土。 2、水文条件
本标段地下水主要为河流的渗透水。因管道离河道较远，地下水的渗透量一般。
3、地理位臵及交通条件
本标段管线位于盐城市火车站地段，从建军东路至世纪大道，本地段无施工道路进入，施工车辆、机械材料进出困难。
4、施工用水、电条件
在工程开工前与当地供电、供水部门取得联系，协商解决。在供电确实难以解决的地段，可考虑用发电机施工，但必须将噪音减至最小，尽量减少对当地居民的干扰。 四、施工组织总体设想及方案的针对性
本标段工程工期短，施工难度大，所以我单位决定把该工程分为两个施工区同时作业。方案的针对性如下：
1、集中力量抓重点，抢工期，在人力、物资、机具上予以充分保证，各专业管理工作应协助指导组织好施工，搞好各方面配合。
2、按施工程序，合理安排施工。遵循“先地下后地面”，“先主体后附属”的原则。
3、组织配合施工，穿插作业，重点部位抢工期，施工期间涉及到各种管线，必须主动做好配合工作，互创施工条件，确保各种管线和道路施工有条不紊地进行，按期完成任务。
4、推行先进施工方法和施工机具，提高机械化作业。 5、施工矛盾和障碍物的清除由成立的协调小组专门负责，主动与地方村党支部、村委会联系协调地方矛盾。 五、施工区划分
本标段的主要工程量为：（1）、砖砌φ1000圆型污水沉泥井：51座；（2）、hdpe500塑料管铺设：342米；（3）、dn600钢筋砼管道：1324米。
招标文件规定，本标段总工期为25日历天。根据这一要求及施工现场条件，我们将整个施工区域划分为两个施工区。第一施工区为1#—27#；第二施工区为28#—36#。
第一施工区：此施工区共有φ1000圆型砖砌污水沉泥井35座。dn600钢筋砼管道：988米，hdpe500塑料管铺设：169米。
第二施工区：此施工区共有φ1000圆型砖砌污水沉泥井16座。dn600钢筋砼管道：336米，hdpe500塑料管铺设：173米。
第二章 施工现场布臵和临时设施、临时道路布臵
一、施工现场平面布臵图（附后）。 二、临时设施布臵
根据业主对施工场地的规划要求，原材料、成品、半成品、积土等不得占用施工现场以外的路面，以减少对市民生活的影响，我们将根据施工需要，设立流动临时设施场地流动于每个工作井附近，就地搭设临时办公用房，落实水电措施。 三、临时道路布臵
能利用当地老路的尽量利用老路，但要与当地居民协商，减少不必要的矛盾。如果路被压坏了，要及时修复。
没有老路的地方，我们根据施工实际情况，修建便道。修建便 道时，跟当地居民协商租用他们的地方，工程施工结束后，给他们恢复成原样。
