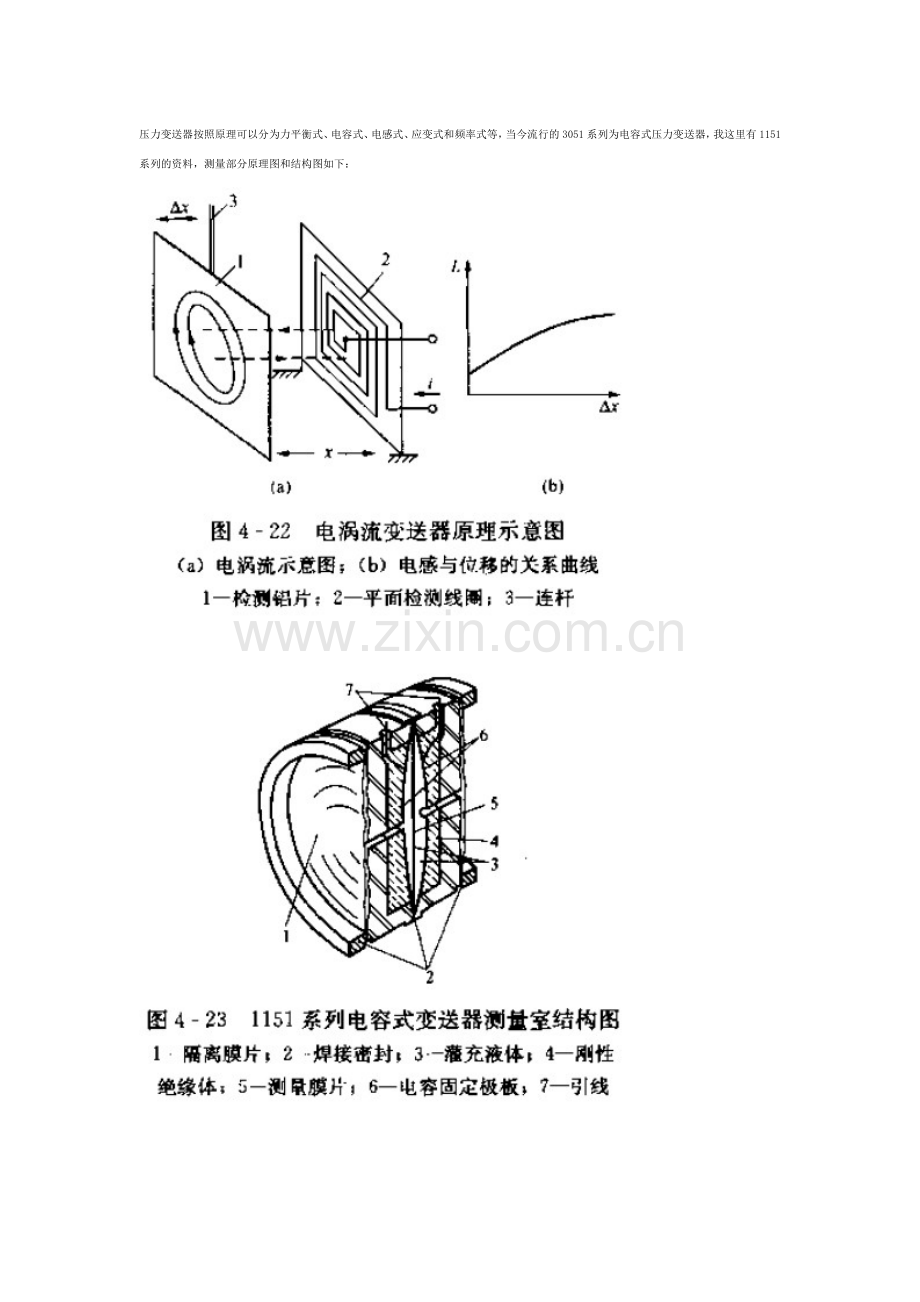

压力变送器按照原理可以分为力平衡式、电容式、电感式、应变式和频率式等，当今流行的3051系列为电容式压力变送器，我这里有1151系列的资料，测量部分原理图和结构图如下：

下载 (36.38 KB)
1 小时前

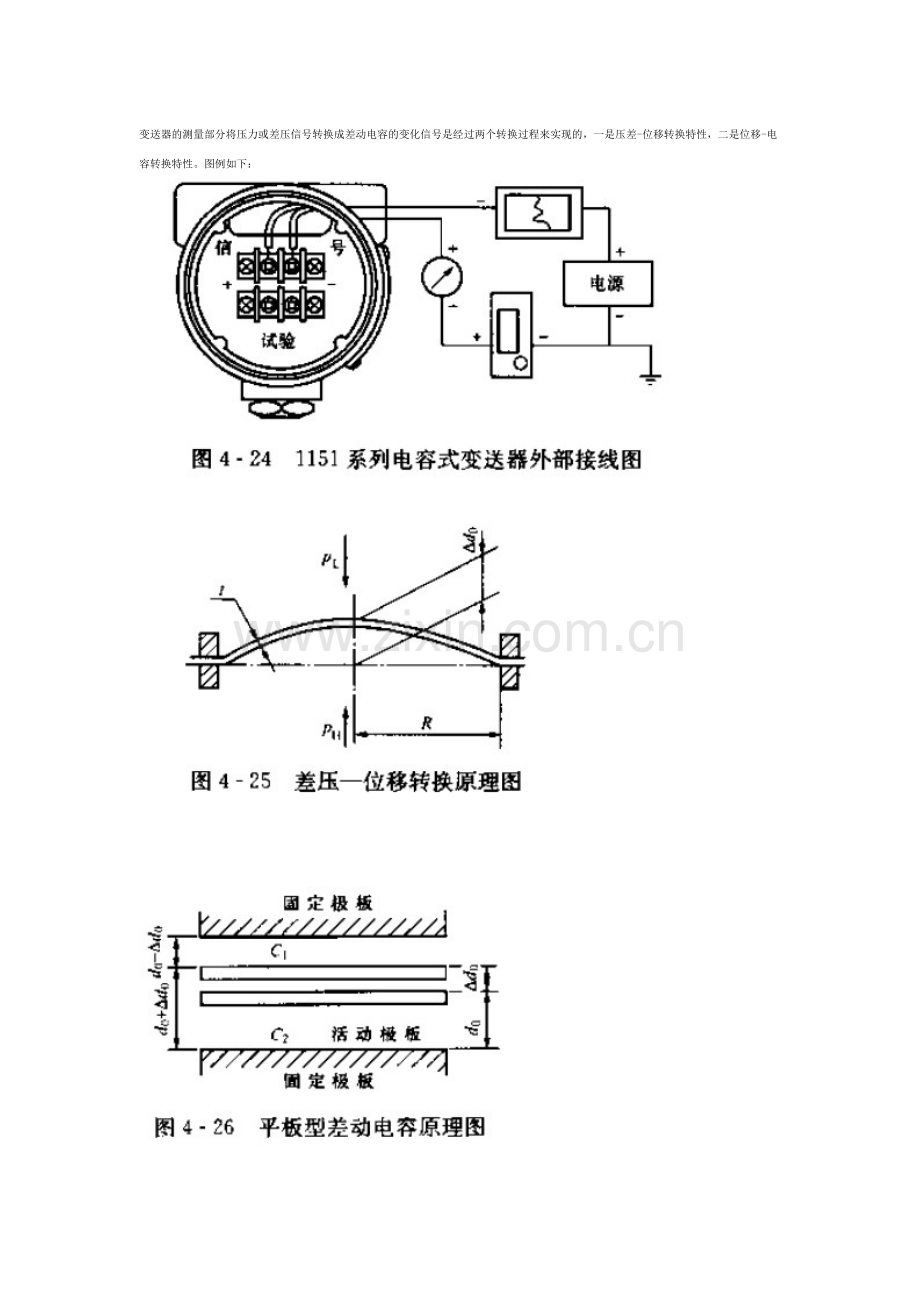

变送器的测量部分将压力或差压信号转换成差动电容的变化信号是经过两个转换过程来实现的，一是压差-位移转换特性，二是位移-电容转换特性。图例如下：

下载 (34.51 KB)
1 小时前

下载 (17.66 KB)
1 小时前

变送器转换电路的作用是将测量部分的线性化输出信号转换成4-40mA直流信号，并送到负载，另外还可实现零点调整、量程调整、正负迁移、线性调整及阻尼调整等功能。变送器方框图如下：
