南通建筑工程总承包有限公司 城南新区医院一期工程生活区和现场平面布置方案

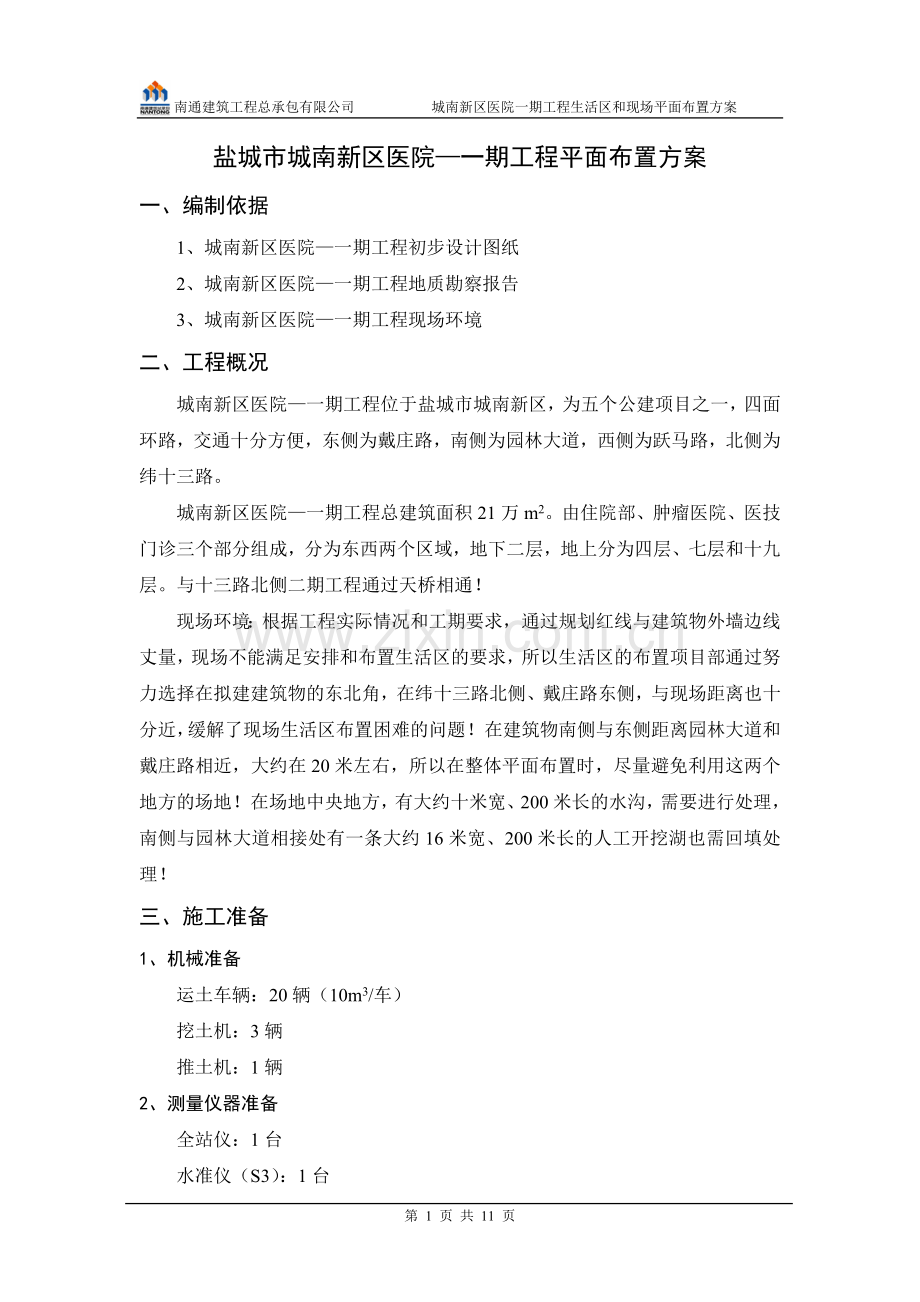

盐城市城南新区医院—一期工程平面布置方案
一、编制依据
1、城南新区医院—一期工程初步设计图纸
2、城南新区医院—一期工程地质勘察报告
3、城南新区医院—一期工程现场环境
二、工程概况
城南新区医院—一期工程位于盐城市城南新区，为五个公建项目之一，四面环路，交通十分方便，东侧为戴庄路，南侧为园林大道，西侧为跃马路，北侧为纬十三路。
城南新区医院—一期工程总建筑面积21万m2。由住院部、肿瘤医院、医技门诊三个部分组成，分为东西两个区域，地下二层，地上分为四层、七层和十九层。与十三路北侧二期工程通过天桥相通！
现场环境：根据工程实际情况和工期要求，通过规划红线与建筑物外墙边线丈量，现场不能满足安排和布置生活区的要求，所以生活区的布置项目部通过努力选择在拟建建筑物的东北角，在纬十三路北侧、戴庄路东侧，与现场距离也十分近，缓解了现场生活区布置困难的问题！在建筑物南侧与东侧距离园林大道和戴庄路相近，大约在20米左右，所以在整体平面布置时，尽量避免利用这两个地方的场地！在场地中央地方，有大约十米宽、200米长的水沟，需要进行处理，南侧与园林大道相接处有一条大约16米宽、200米长的人工开挖湖也需回填处理！
三、施工准备
1、机械准备
运土车辆：20辆（10m3/车）
挖土机：3辆
推土机：1辆
2、测量仪器准备

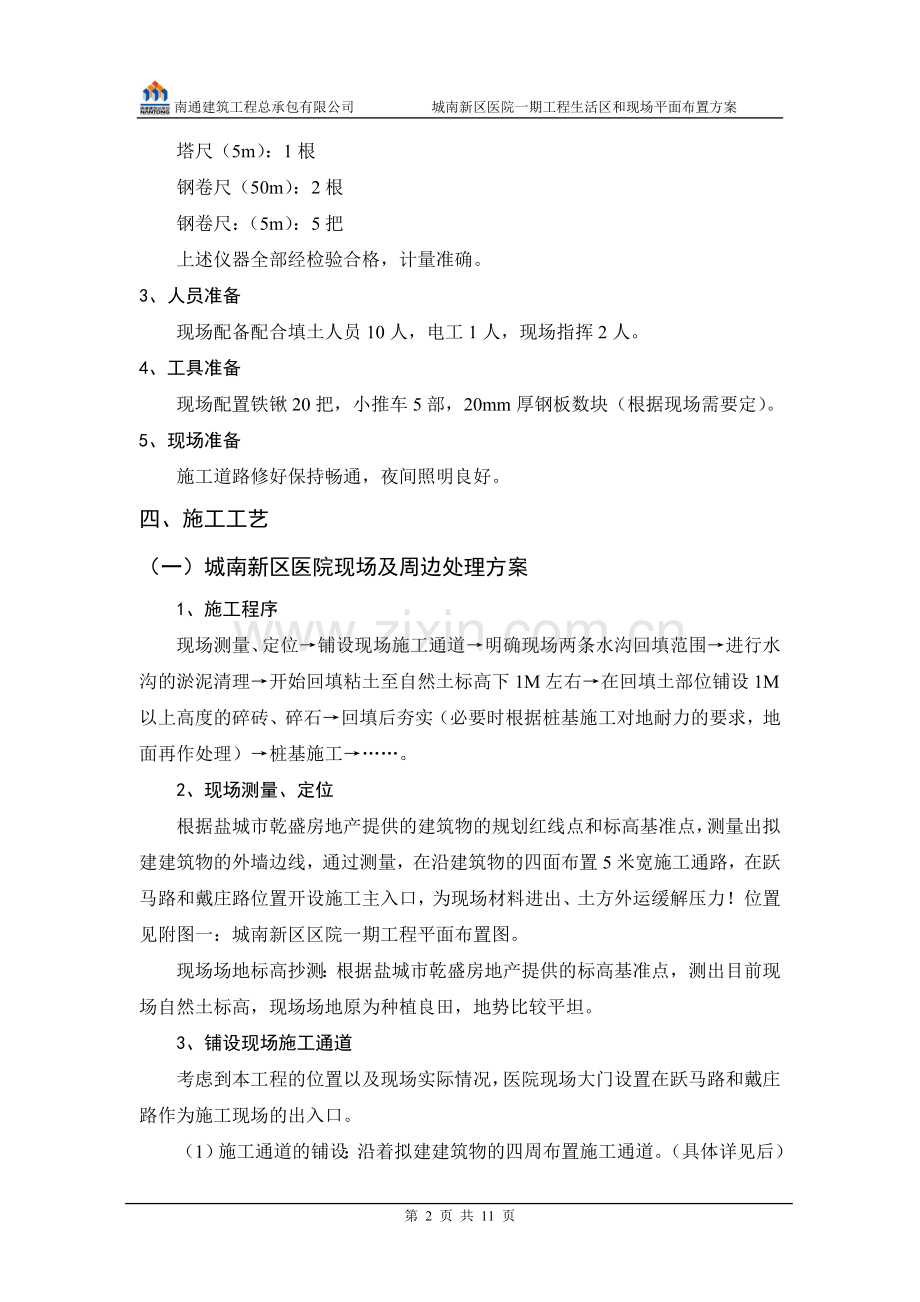

全站仪：1台
水准仪（S3）：1台
塔尺（5m）：1根
钢卷尺（50m）：2根
钢卷尺：（5m）：5把
上述仪器全部经检验合格，计量准确。
3、人员准备
现场配备配合填土人员10人，电工1人，现场指挥2人。
4、工具准备
现场配置铁锹20把，小推车5部，20mm厚钢板数块（根据现场需要定）。
5、现场准备
施工道路修好保持畅通，夜间照明良好。
四、施工工艺
（一）城南新区医院现场及周边处理方案
1、施工程序
现场测量、定位→铺设现场施工通道→明确现场两条水沟回填范围→进行水沟的淤泥清理→开始回填粘土至自然土标高下1M左右→在回填土部位铺设1M以上高度的碎砖、碎石→回填后夯实（必要时根据桩基施工对地耐力的要求，地面再作处理）→桩基施工→……。
2、现场测量、定位
根据盐城市乾盛房地产提供的建筑物的规划红线点和标高基准点，测量出拟建建筑物的外墙边线，通过测量，在沿建筑物的四面布置5米宽施工通路，在跃马路和戴庄路位置开设施工主入口，为现场材料进出、土方外运缓解压力！位置见附图一：城南新区区院一期工程平面布置图。
现场场地标高抄测：根据盐城市乾盛房地产提供的标高基准点，测出目前现场自然土标高，现场场地原为种植良田，地势比较平坦。
3、铺设现场施工通道
考虑到本工程的位置以及现场实际情况，医院现场大门设置在跃马路和戴庄路作为施工现场的出入口。
（1）施工通道的铺设：沿着拟建建筑物的四周布置施工通道。（具体详见后）先将现场各种杂草、垃圾及高低不平处铲除干净，路基基本整平，上部铺设500mm厚碎砖（石）块，碾平、压实后，表面浇筑150mm厚C20混凝土进行硬化，道路铺设5m宽，道路标高比现场场地标高高出20cm左右，同时在道路两侧各设排水沟，防止道路积水，沟宽800mm，沟深500mm。
（2）施工通道的铺设裂缝处理：在施工过程中，做好地基土的夯实工作，留设6米间距伸缩缝，做好现场保养和养护工作。
4、现场水沟回填处理
（1）电视塔基础由现场实际地形分为两部分，人工湖内和岸上，分界线见测绘院提供的地形图。
根据桩基施工图，电视塔基础最外侧桩基半径约为39米，考虑到桩基施工的操作面及安全性，电视塔基座回填半径上口线定为50米，下坡口线半径根据回填高度、回填土的性质及水下回填的自然坡度等特性定为52.5米，回填高度水下约为1.8米，水上定为1米，合计高度约2.8m。回填过程中必须严格控制回填土的质量，水下部分采用渗透系数小的粘土回填，水上部分表面30cm厚度范围采用碎砖屑等质地较硬的材料回填夯实，必须满足打桩机进场施工的条件，面层是否还需作其他处理，待试桩后现场情况再定。
根据现场实际测定，人工湖南侧湖岸边位置与总平面图中水线范围线基本吻合，即从电视塔圆中心到湖岸边距离平均约为35m左右。
具体做法见下图，图中所注标高均为相对标高（本工程±0.000相当于绝对标高3.000m，下同）：
人工湖回填后的回填范围内截面图

（2）回填时，采用一辆推土机，三台挖机同时进行，电视塔基础中心及50米半径的上坡口线已在湖中做好标识，推土机配合挖机采用倒退式往湖心回填，具体做法为：先利用运来的土在湖边回填出一个50平米左右的场地，铺平压实后上铺20mm厚钢板，作为汽车运土周转场地，挖机分布在此场地的南边绕着湖岸分开向湖心回填，如果回填土效果较好，可以边回填边修路铺钢板，汽车直接运土往里推进，不需一直利用推土机，如果承载力无法满足汽车行走要求，仍需采用推土机配合推土作业。如此往后推进，最终完成回填。
（3）回填完成后，应根据现场试桩情况，以及对现场地基承载力的要求，对回填土再作处理，在指挥部、管理公司、设计院、施工总包单位及专业桩基施工单位共同确认后，最后再进行大面积打桩。
5、构筑人工湖挡水坝
由于电视塔附属裙楼紧靠湖边，东北角有部分已处于水中，在现场电视塔基础回填施工完毕后，开始构筑人工湖南侧挡水坝，为后续裙房打桩及最后的基础开挖做好准备条件。根据现场测放出的挡水坝位置线，在人工湖中每隔30m左右固定毛竹或木桩，作为挡水坝填土依据。初步设计挡水坝高度为1-1.5m，挡水坝上口宽约6-8m，下口宽约8-10m。挡水坝位置具体见附图一：电视塔人工湖回填平面布置图。
挡水坝做法分为两部分：1、挡水坝处于湖岸边的直接将湖岸往湖中加宽至挡水坝外边，在裙楼基础开挖后，在迎水面考虑增加土袋来补强处理。2、挡水坝完全处于湖中的需按下面的方式考虑。
因此挡水坝高度较矮，且北侧人工湖内水侧压力较小，因此水下部分可以直接用粘土回填、压实，水上部分用碎砖屑等质地较硬的材料回填至-1.5m，表面碾压平整即可。
6、桩基施工
上述所有工作就绪后，即可进行发射塔桩基施工，详见《桩基施工方案》。
（二）现场平面布置方案
1、总体布置原则
施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则为：
（1）在满足施工的条件下，尽量节约施工用地。
（2）满足施工需要和文明施工的前提下，尽可能减少临时建设投资。
（3）在保证场内交通运输畅通、垂直机械运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运。
（4）在平面交通上，要尽量避免土建、水、电安装单位相互干扰。
（5）符合盐城市施工现场管理、环保、卫生、安全技术要求和防火规范要求。
2、现场垂直运输机械布置
根据拟建建筑物的特点和地形等要求，现场共用三台塔吊，电视塔采用一台QTZ-125塔吊（R=55m），裙楼采用两台QTZ-80塔吊（R=50m）。
电视塔塔吊有两种方案，内爬式和附着式两种，综合考虑到内爬式塔吊对电视塔施工工艺的影响（包括核心筒内部部分结构后做，塔吊无法升至塔顶等）以及塔吊拆除难度大、拆除费用高等特点，我司倾向于采用附着式塔吊。我司目前是根据指挥部提供给我司的电子版扩初图，来确定塔吊的规格型号及具体位置，主要考虑塔身要位于电视塔观光厅的外侧，因此图纸上部结构在扩初图的基础上是否还有大的调整，特别是观光厅的悬挑长度是否还需调整，将直接影响到塔吊的选型、定位等工作，因此需指挥部在本月底前必须书面明确，如没有书面的明确意见，将视指挥部默认电子版的扩初图，我司将根据此图确定塔吊的规格型号及定位。具体待确认后见塔吊专项施工方案。电视塔地下结构施工完成后，主楼四周场地就比较宽松，围绕塔身依次布置钢结构材料堆放区、钢结构加工区、模板堆放区、钢筋加工区、钢筋原材料堆放区。
裙楼塔吊布置在椭圆圆心点附近，由于不需要附墙，位置选择空间较大，主要是考虑起吊的范围、拆除的方便以及现场材料的平面布置等。
电视塔塔吊需采用附墙装置，离塔身距离较近，塔吊基础位于电视塔基础筏板上，我司根据以往先例，将塔吊基础埋于基础筏板下面，筏板上留出洞后浇，具体做法为：塔吊基础上表面标高为筏板基础垫层底标高，筏板钢筋按规范中的搭接接头方式预留，塔吊拆除后，在塔吊基础表面浇筑垫层，铺设防水层，最后浇筑筏板。详见下图：

塔吊基础施工图

3、现场施工道路布置
总体设置原则：结合平面整体规划，在拟建永久性道路线上适当调整，结合现场实际选择施工道路。
施工现场大门设置：工地大门设置在施工现场东侧，在场地中央规划支路的位置，大门宽度8m，高度4.85m，两侧门墩1×1m，门墩上方设置灯箱，灯箱长11m，高1.2m，宽1m。具体样式见下图：

东西向通道设置：东西向通道以规划支路中心线为现场施工通道北侧边线，向南设置一条8m宽的施工道路，东接跃马路，西至裙楼最西段，具体做法为：下铺500mm厚碎砖石块，碾压平整，表面浇筑150~200mm厚C20混凝土。该通道将作为以后施工现场的主要通道。
南北向通道设置：在电视发射塔南侧，设置一条南北向施工通道，通道宽10m，北侧连接发射塔施工现场，南侧与东西向施工通道相连。具体做法为：下铺500mm厚碎砖石块，碾压平整，表面浇筑150~200mm厚C20混凝土。
现场施工通道位置详见附图二：电视塔施工现场平面布置图。
4、现场办公区、生活区布置
办公区、生活区布置总体原则：
（1） 办公区与生活区尽量隔开
（2） 办公区、生活区进出不应经过施工场地
（3） 工人生活区去施工场地应方便
办公区设置：根据现场场地及施工通道设置的位置，将现场办公区设置在工地东南角，东西向施工通道的北侧，紧邻施工现场大门，办公室东西方向长42m，南北方向宽6.15m，办公室北侧距电视塔附房外墙6m，南侧距现场施工通道5.85m，上下两层，每层12间（每间尺寸3.3×6.15m）。在现场办公室的西侧，设置现场停车位。
生活区设置：在施工通道南侧设置职工生活区，在生活区内设置两排职工宿舍，各上下两层，职工宿舍东西方向长39.6m，南北方向宽6.15m；在生活区的东西两侧，西侧设置一层职工食堂、米库、蒸饭间等，南北方向长33m，东西方向宽7m，东侧设置一层门卫、职工娱乐室、浴室、厕所等，南北方向长34m，东西方向宽4m。在生活的西侧设置一条南北向的生活区通道，通道宽3m，作为职工进出生活区通道，路基铺设300mm厚碎砖屑，碾平压实，表面浇筑100mm厚C20混凝土硬化；在生活区通道的西侧，现场东西向施工通道南侧，设置一层现场辅助用房，包括仓库、机修间、电工间、现场养护室等，该房屋东西方向39.6m，南北宽6.15m，房屋距离现场施工通道3m。
整个办公区及生活区场地铺设300mm厚左右碎砖屑，表面浇筑100mm厚C20混凝土进行硬化。
职工宿舍样式见下图：

另外在生活区与现场东西向施工通道之间砌筑围墙将生活区封闭，在围墙与施工通道之间设置现场八牌一图和企业宣传栏。
具体样式见下图：

现场办公区及生活区布置详见附图三：现场办公区及生活区平面布置图。
5、现场施工场地布置
按照我公司的现场VI形象手册，结合本工程现场实际情况，将现场各种材料的堆放及加工场地尽量布置在发射塔周围，既减少了现场材料的二次倒运，有方便现场施工。
在已回填好的发射塔周围布置现场的钢结构材料堆放区、加工区、模板堆放区、钢筋原材料堆放区及加工区，上述场地尽量布置在塔吊覆盖范围内，以方便各种材料的吊装和运输。
电视塔附房的施工场地布置将视发射塔施工进度及现场情况再做布置。
施工现场场地布置详见附图二：电视塔施工现场平面布置图。
6、现场临时用电布置
配电室布置：根据指挥部提供的变压器位置，我司初步考虑将配电室布置在施工现场东南角，大门北侧，对配电室四周设置安全防护。
现场一、二级配电箱布置：在施工现场共设置两个一级箱，分别布置在配电室边上及电视塔附房南侧中央位置，东西向施工通道北侧。两个一级箱分别负责现场塔吊、砼输送泵、木工房、办公区及生活区、消防泵房的用电需求。在上述位置分别设置一个二级箱，电源直接从一级箱中并联接出，不得串联。
电缆布置：现场各种施工电缆尽量布置靠墙布置，或沿基坑上口布置，电缆全部埋地设置。
现场用电方案另详《现场临时用电、临时用水方案》。现场平面布置详见附图二：电视塔施工现场平面布置图。
7、现场临时用水布置
根据指挥部提供的现场水源，考虑到电视发射塔高度较高，达145m，为保证现场施工用水满足需求，在水源边上布置消防泵房一间，内设两台消防泵（一台备用），扬程250m，从水源井用φ100水管接至消防泵房内，中间加设截止阀和水表，在泵房内设置蓄水池。
现场所有的施工用水及生活用水全部从消防泵房内接出，现场用水管道采用φ48供水管道，分别接至现场生活区、养护室以及发射塔及附房周围。供水管道一般沿基坑上口设置，现场供水管道全部买入地下，埋入深度不得小于盐城地区冻土深度，一般不小于80cm。
现场临时用水方案另详《施工现场临时、临时用水方案》。现场平面布置详见附图二：施工现场平面布置图。
五、施工注意事项
1、现场测量定位必须准确，特别是在人工湖中对电视塔及挡水坝位置的确定，因在水中定位，不方便操作，要尽可能准确，同时现场要保护好定位标记。
2、在道路铺设及构筑大坝工程中，现场要专门安排人员做好场内的车辆调度工作，确保场内常量通行顺畅。
3、在回填时，要注意车辆行驶安全，车辆要行驶在回填土中央，不得行驶在土体边上，防止车辆陷入湖中或出现翻车等事件。
4、在回填工程中，现场测量人员要随时监测回填位置，防止出现移位等现象。
5、挡水坝构筑完成后，要在大坝上口每隔30-50m设置一个变形观测点，定期观测坝体情况，是否出现变形、位移等，出现隐情，及时报告项目部，及时采取措施。
6、塔吊基础定位必须准确，特别是与主体的方位角、距离。
六、挡水坝抗滑移稳定性计算
1、P——挡水坝底部摩擦力（抗滑移力）
P=μsN
式中：P——挡水坝抗滑移力
μs——回填材料的摩擦系数，取0.3
N——挡水坝垂直力 （粘土密度取1.6t/m3），取1m单位宽度计算
N=1.6t/m3×1.5m×6m×1m=14.4t
P=μsN=0.3×14.4=4.32t=43.2KN
2、F——水侧压力
P=γh
式中：P——每m2水侧压力
γ——水容重（取1t/m3）
h——水位高度（取5m高）
P=γh=1t/m3×1.5m=1.5t/m2
F=PS/2
式中：F——合计水侧压力
P——每m2水侧压力
S——受力面积，取1m单位宽度计算
F= PS/2=1.5t/m2×1.5m×1m/2=1.125t=11.25KN
3、K——抗滑动稳定系数
K=F/P=43.2KN/11.25KN=3.84＞1.2
从上式可以看出，挡水坝抗滑动稳定系数为3.84，完全满足现场施工需求。
七、附图
附图1：广播电视塔人工湖回填土平面布置图
附图2：广播电视塔施工现场平面布置图
附图3：现场办公区及生活区平面布置图
