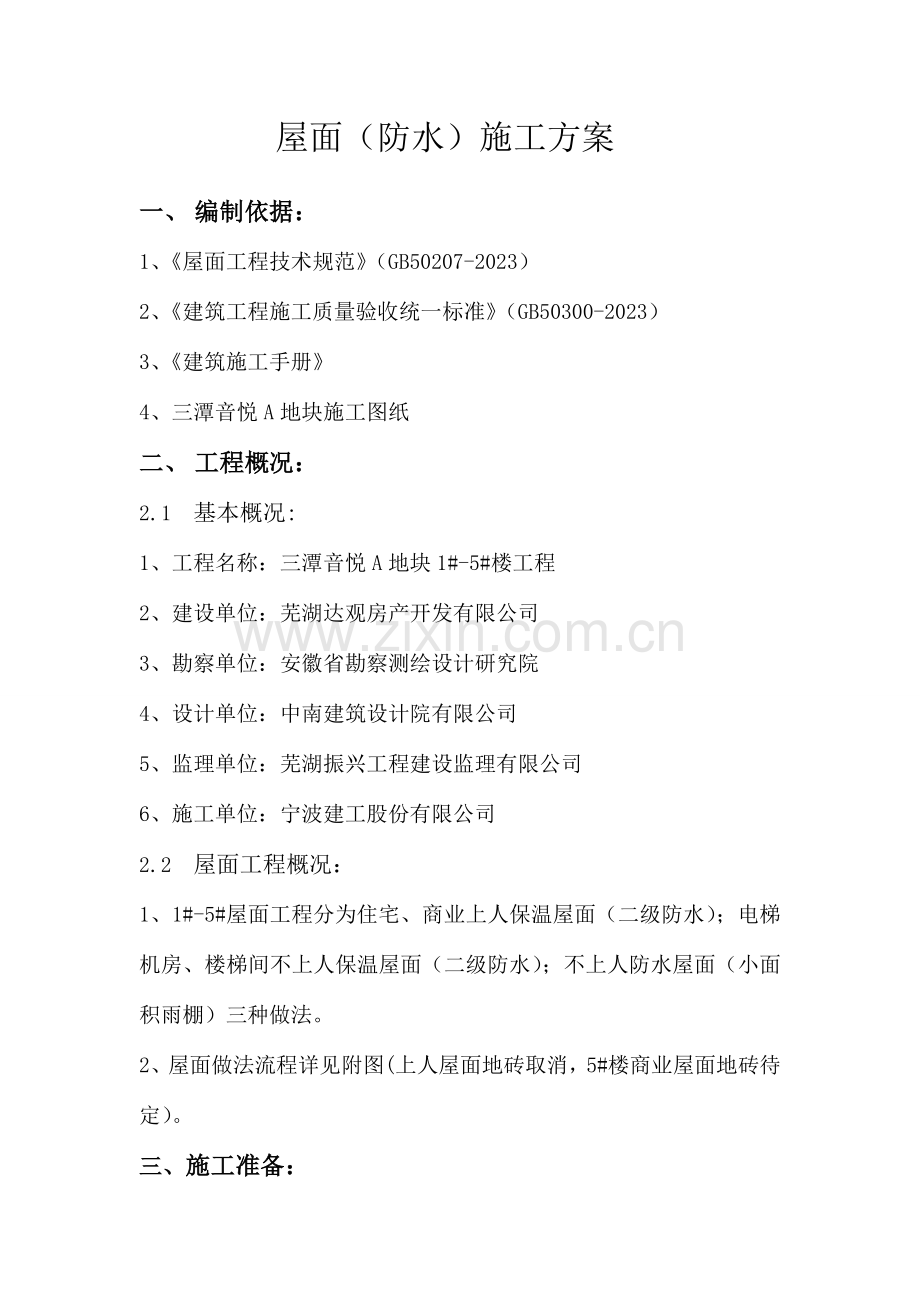

屋面（防水）施工方案

一、 编制依据：
1、《屋面工程技术规范》（GB50207-2023）
2、《建筑工程施工质量验收统一标准》（GB50300-2023）
3、《建筑施工手册》
4、三潭音悦A地块施工图纸
二、 工程概况：
2.1 基本概况:
1、工程名称：三潭音悦A地块1#-5#楼工程
2、建设单位：芜湖达观房产开发有限公司
3、勘察单位：安徽省勘察测绘设计研究院
4、设计单位：中南建筑设计院有限公司
5、监理单位：芜湖振兴工程建设监理有限公司
6、施工单位：宁波建工股份有限公司
2.2 屋面工程概况：
1、1#-5#屋面工程分为住宅、商业上人保温屋面（二级防水）；电梯机房、楼梯间不上人保温屋面（二级防水）；不上人防水屋面（小面积雨棚）三种做法。
2、 屋面做法流程详见附图(上人屋面地砖取消，5#楼商业屋面地砖待定）。
三、施工准备：

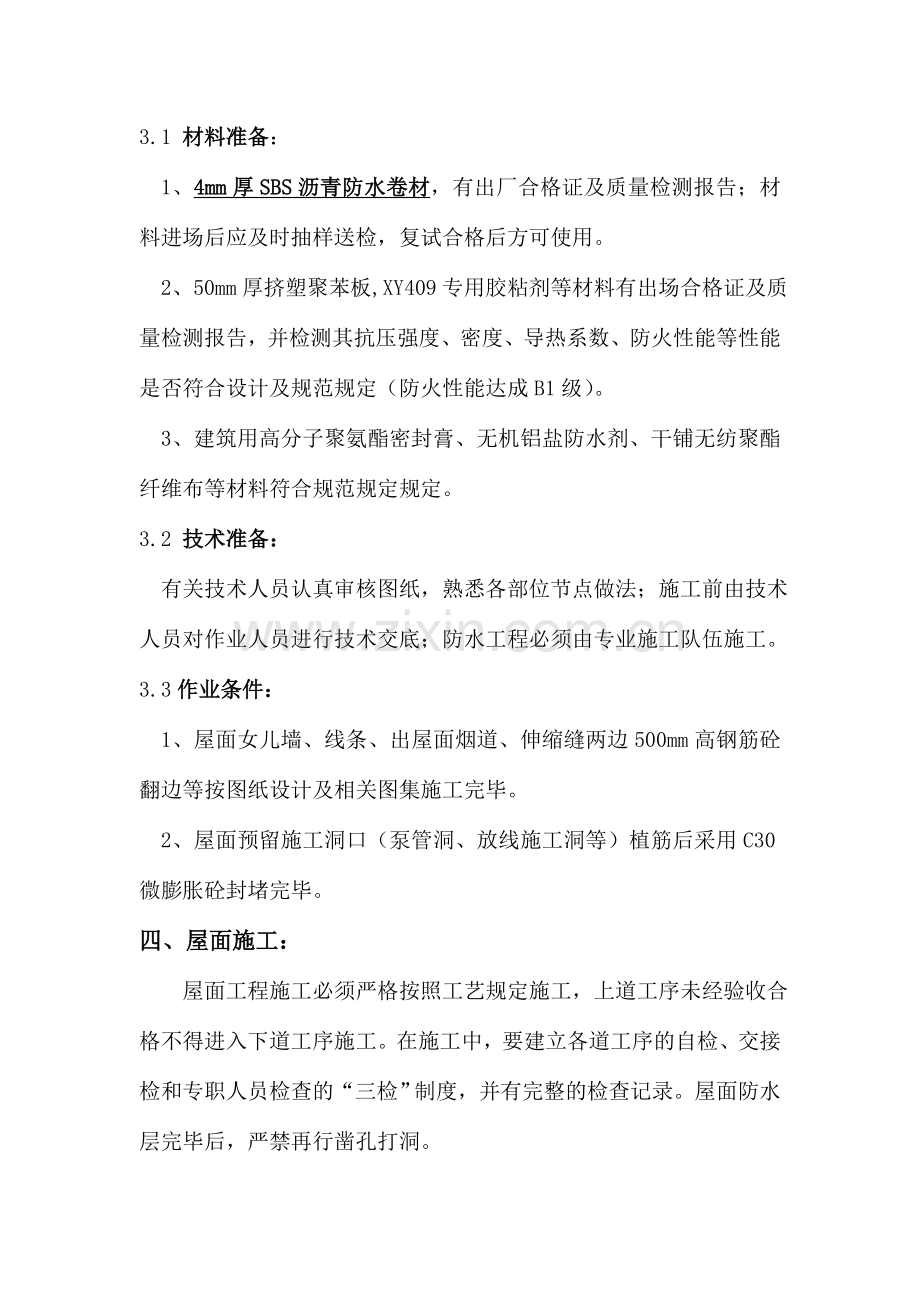

3.1 材料准备：
1、4mm厚SBS沥青防水卷材，有出厂合格证及质量检测报告；材料进场后应及时抽样送检，复试合格后方可使用。
2、50mm厚挤塑聚苯板,XY409专用胶粘剂等材料有出场合格证及质量检测报告，并检测其抗压强度、密度、导热系数、防火性能等性能是否符合设计及规范规定（防火性能达成B1级）。
3、建筑用高分子聚氨酯密封膏、无机铝盐防水剂、干铺无纺聚酯纤维布等材料符合规范规定规定。
3.2 技术准备：
有关技术人员认真审核图纸，熟悉各部位节点做法；施工前由技术人员对作业人员进行技术交底；防水工程必须由专业施工队伍施工。
3.3作业条件：
1、屋面女儿墙、线条、出屋面烟道、伸缩缝两边500mm高钢筋砼翻边等按图纸设计及相关图集施工完毕。
2、屋面预留施工洞口（泵管洞、放线施工洞等）植筋后采用C30微膨胀砼封堵完毕。
四、屋面施工：
屋面工程施工必须严格按照工艺规定施工，上道工序未经验收合格不得进入下道工序施工。在施工中，要建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。屋面防水层完毕后，严禁再行凿孔打洞。
防水保温屋面
4.1 C15砼找坡、找平层
工艺流程：
基层清理→管根封堵→ 洒水湿润、扫浆 →施工找坡层（兼找平层）→ 养护 → 验收
1、基层清理：钢筋砼屋面板表面清扫干净，将凸出基层的砼疙瘩、钢筋头、砂浆等用凿子凿去，以保证找平层的有效厚度。
2、管根封堵：将伸出屋面的所有管道预埋出水口根部解决完毕。
3、找坡层：根据图纸设计规定以屋脊为分水线向两边2%放坡（排水沟向出水口1%放坡），在结构面上间隔2m按流水方向做灰饼。
4、C15砼浇筑：在砼浇筑前，洒水润湿，铺素水泥浆结合层一道堵毛细孔，然后按照事先做好的灰饼浇筑砼，收平、压光。在落水口直径500mm范围内放坡不得小于5%，并在落水口杯接触处预留宽20mm，高20mm凹槽，并用密封膏嵌塞密实。
5、在浇筑的C15砼找坡层内按3m×3m纵横方向设立30mm宽分隔缝，缝内按6m×6m间距设立排气孔。
4.2 卷材防水施工
工艺流程：
基层解决→细部附加增强解决→弹基准线→铺设卷材→卷材搭接缝及收头解决
1 、基层解决：
1）将基层彻底清理干净，基层表面应平整、光滑，达成设计强度，不空鼓开裂、不起砂，无灰尘、砂浆疙瘩等杂物；基层必须干燥，含水率不大于9％；将用1m2的卷材，铺设于干净的基层上，待2～3h后观测，被覆盖的基层表面无水印，靠基层一侧卷材上应无凝结水，方可进行防水施工。
2）转角处做圆弧：将基层与屋面结构（女儿墙、山墙、变形缝、烟道等）交接处以及基层转角处，在找平层上做成半径为50mm的圆弧。
3）滚涂冷底子油：基层解决完毕后，在基层上均匀滚涂1道冷底子油，在大面滚涂之前，先用毛刷对屋面节点、周边、拐角等先行涂刷解决。
2、 细部附加层解决：
在女儿墙根部、水落口、出入口、天沟与屋面高低差交接处等部位做附加增强解决，铺贴防水卷材附加层，按细部形状将卷材剪好，不要加热，在细部贴一下，待尺寸、形状合适后，再将卷材有热熔的一面用喷灯烘烤，待其底面呈熔融状态，既可立即粘贴在基层上，并压实铺牢。
3、 卷材铺设：
防水卷材平面及立面卷材铺贴时均采用满粘法。具体方法如下：
1）卷材铺贴时，先铺平面，后铺立面；铺贴平面时，按照从低处向高处一顺铺贴，搭接缝应顺流水方向搭接，长短边搭接宽度为100mm。
2）在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于500mm。
3)立面卷材上翻女儿墙（山墙、变形缝、烟道等）高度不得低于屋面建筑完毕面往上300mm；考虑到立面卷材的耐久性，在立面卷材向外一面选用沙面，然后采用1:3水泥砂浆粉刷，沙面卷材在水平段铺设长度不得小于500mm。
4）距拐角及墙体周边800mm内的防水层满粘贴，保证防水层四周与基层粘结牢固；卷材与卷材之间满粘，保证搭接严密。
5）铺贴立面卷材时，应先将接茬部位的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补。
6）热熔法施工时，卷材底表面加热应均匀，不得过度加热或烧穿卷材，以卷材表面熔融至光亮黑色为度，随即滚铺卷材，滚铺时排除卷材下面的空气，使之平展，不得褶皱，并滚压粘结牢固。
7）搭接缝部位以溢出热熔改性沥青为度，并随即刮封接口。
8）卷材搭接缝及收头、落水口、变形缝等节点部位详见附图。
9）防水层施工完毕后，进行24小时盛水实验，若有渗水情况，进行返工解决后，再进行下道工序施工。
4.3 保温隔热层施工
1、本工程采用50厚挤塑聚苯板作保温层，用XY409粘结剂点粘法粘结，施工前，根据找坡沿分水线及排水坡向纵横挂线，以控制铺贴保温层的表面平整度及排水坡度。
2、沿线铺贴保温板，保温板材不应破碎、缺棱掉角，铺设时遇有缺棱掉角、破碎不齐的，锯平拼接使用，应铺贴平整、严实。
3、保温板应采用紧贴基层铺设，铺平垫稳，坡度对的，同时应做好防雨准备，施工完毕应及时验收，经验收合格后方可进行下道工序施工。
4.4 C20钢筋砼防水层施工
1、待保温层验收完毕合格后，干铺无纺聚酯纤维布一层，然后浇筑40厚C20砼，随捣随抹压光（地砖屋面拉毛），内配双向HPBΦ6.5@200（上人屋面）或HPBΦ4@150（不上人屋面）钢筋。并按3m×3m横纵方向设立20mm宽分隔缝，用密封膏填实；防水层内钢筋网片在分隔缝处断开。
2、浇筑砼时，与女儿墙之间预留宽度为20mm的空隙，并用密封油膏嵌填。

不上人防水屋面（雨棚）
1、待雨棚结构面施工完毕后，将基层砼面清扫干净。
2、根据图纸设计规定弹出2%找坡控制线，采用C15素砼找坡，最薄处20mm厚，浇水养护。
3、待基层干燥后，刷2mm厚无机铝盐防水剂一遍，并沿墙上翻150mm。
4、采用20厚1：3：0.03无机铝盐防水砂浆分层抹平，铁板压光。
五、雨季施工措施
5.1 屋面工程各道工序不得在雨天施工，特别是保温层、防水层必须在没雨天气施工，要注意了解天气预报，安排好施工计划，避开雨天。
5.2 在屋面工程施工过程中，准备好防雨蓬或塑料布，以便遇雨时及时遮盖工作面，防止雨淋。
5.3 要保证雨水口畅通，雨水口周边不得存放材料工具。
5.4 防水材料要存放在专门的库房内，不得存放在露天下。
六、质量规定及措施
6.1 各种材料需有出厂合格证、质保书、检测报告、复试合格后方可使用。
6.2 防水层及墙根、变形缝、管根等细部做法必须符合设计规定及技术规范规定。防水层不得有渗漏现象。
6.3 防水层要牢固平整，不得有积水现象，不准有起波、松动现象，排水要畅通。
6.4 卷材防水层铺贴和搭接，收头符合设计规定和施工规范规定，并粘贴牢固，无空鼓、损伤、滑移、翘边、起泡、褶皱等缺陷。表面应符合排水规定，防水层无积水现象。
6.5 卷材防水层的保护层应牢固，结合紧密，厚度均匀一致。
6.6 地砖铺砌要平整，勾缝严密，分隔缝留设对的。
6.7 允许偏差：
A. 找平层表面平整度≤5mm(靠尺)
B 保温层表面平整度≤7mm(靠尺)
C 卷材搭接宽度≤—10mm（卷尺）
6.8 屋面工程施工加强分项工程交接检查，未经检查验收合格不得进行下道工序施工。
6.9严禁在作业面上进行砂浆搅拌，在铺设保温层，找平层、找平坡时，不得随意加水，导致防水层基层过湿，影响质量。
七、成品保护
7.1找坡层施工时，应防止雨水淋湿，避免找坡层内水汽过大，找坡层施工完毕后应尽快进行下道工序施工。
7.2卷材防水施工完毕时，作业人员穿平底鞋施工；防水完毕后严禁在上面打洞开槽。
7.3 保温板铺贴完毕后，要及时浇筑砼保护层，严禁在保温板、钢筋网片上随意踩踏。
八、环境因素及危险源控制
8.1 严禁从屋面向下抛撒杂物，清扫及砂浆拌合过程要避免灰尘飞扬，导致大气污染。
8.2 贮存应放在阴凉、干燥、远离火种的地方。
8.3 施工现场严禁抽烟、明火，在施工现场和贮存库房应设有灭火器，防水材料和卷材应由专人看管。
8.4项目部对进场的施工操作人员必须进行安全教育，施工员、班组长对作业班组进行具体安全技术交底，操作人员必须严格执行操作规程。
8.5进入施工现场必须戴好安全帽，施工作业前认真检查作业面是否存在安全隐患，发现不安全因素时，应及时排除。
8.6防水材料应单独存放在易燃易爆品库房，有专人管理，并配备灭火器，严格按使用规定领取。
8.7施工完的料桶、小块卷材不得随意丢弃和焚烧，可回收运用的尽量回收，不可回收的应按照规定妥善解决。
宁波建工股份有限公司
三潭音悦A地块项目部
2023.11
