光轩液体灌装机重要构造及工艺流程

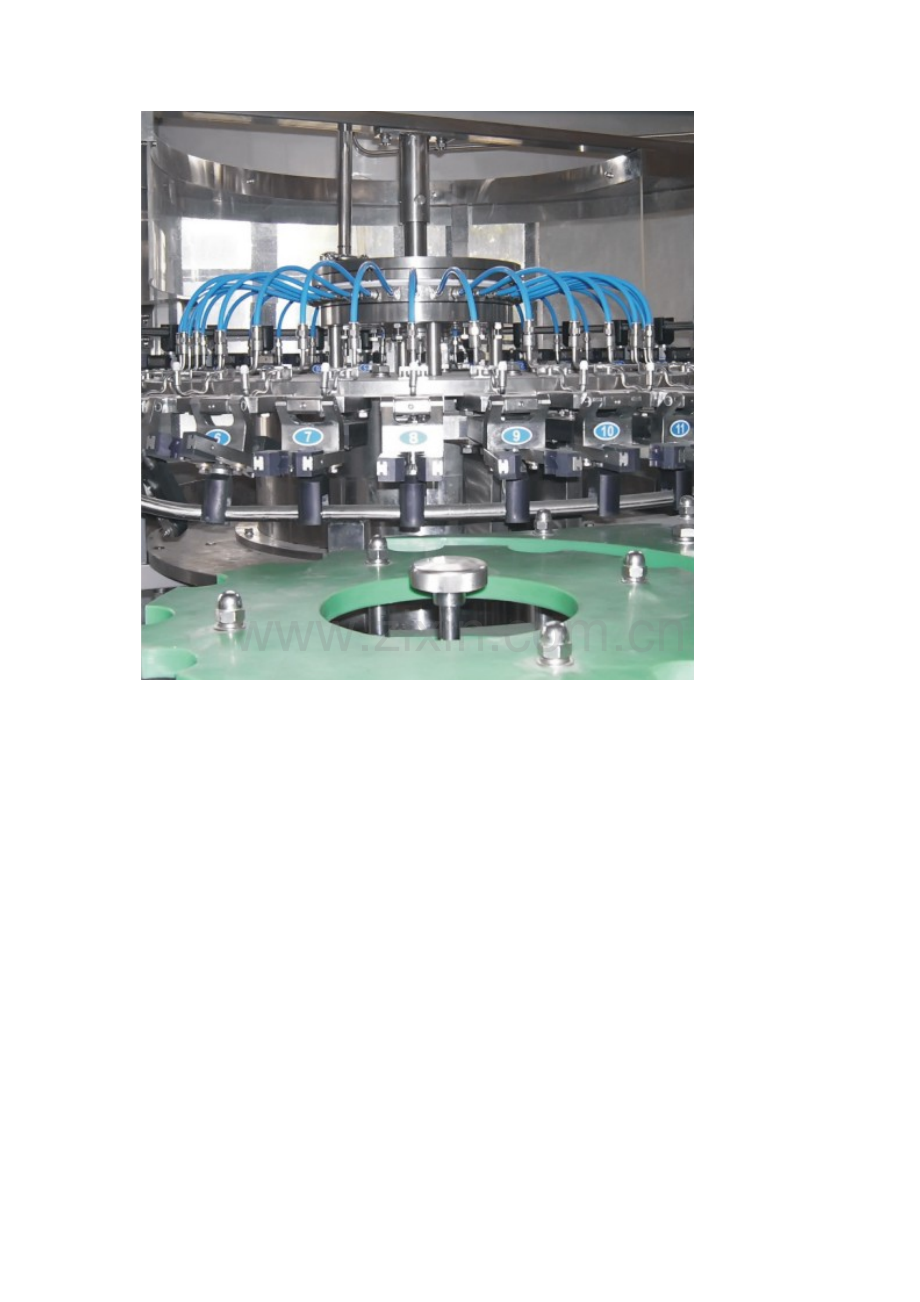

光轩液体灌装机重要构造
机器旳重要构造见构造示意图（附后），其积极力传递系统如下框所示：
封盖齿轮
灌装齿轮
减速机
电动机
皮带轮 输出齿轮 中间拨盘齿轮

中间拨盘齿轮
出瓶拨盘齿轮

冲瓶齿轮
进瓶拨盘齿轮

光轩液体灌装机重要技术参数
项 目
参 数
备 注

冲洗无菌水
耗水量 3T/h

扬程 20m

合用瓶型尺寸
（参照极限尺寸 mm）
圆瓶直径 50-106

符合QB1868-93,瓶口高度尺寸22.43±0.25
方瓶对边尺寸 55-95
瓶高 180-340
合用瓶盖
原则塑料防盗盖
符合QB/T2372-98

灌装温度
0-10℃（碳酸饮料）
≤90℃（果汁饮料）

灌装压力MPa
0.25-0.3(碳酸饮料)
0.05-0.1（果汁饮料）

公称生产能力（b/h）
8000-10000 （500ml瓶）
其他容量可参照折算
装机容量KW
5.7
不含冲瓶水泵
工作台高度 mm
750-850

外形尺寸 mm
2790*2340*2500
长*宽*高
整机质量 kg
6000

光轩液体灌装机工艺流程
瓶
无菌水
储液罐
泵
无菌水
原浆
CO2
混 合 机
瓶盖
盖提高机
理盖器
送盖滑道
冲 灌 拧
瓶 装 盖
机 机 机
输送机
输送机
