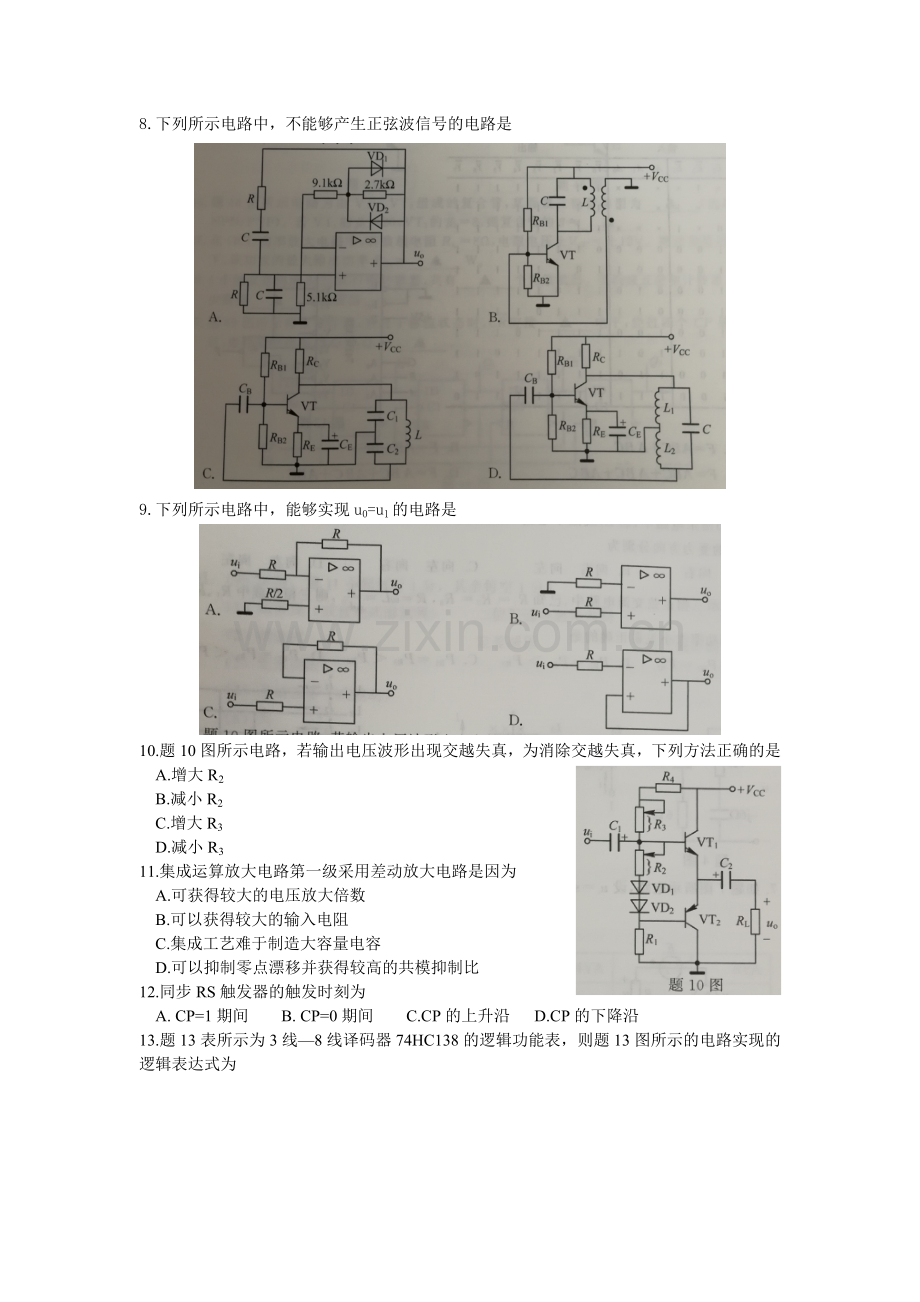

江苏省2018年普通高校对口单招文化统考电子电工专业综合理论 试卷一、单项选择题（本大题共22小题，每小题4分，共88分。在下列每小题中，选出一个正确答案，将答题卡上对应选项的方框涂满、涂黑）1.题1图所示电路中R.为总阻值30的可调电阻，调节Rp时,电流I的变化范围为A. 2 A3 A B. 3A4 A C. 4 A5A D. 5A6 A2.题2图所示电路中，当开关S分别拨向“1”和“2”时,电阻R上获得的功率分别为A.0.25W,0.56W B.0.25W,1W C.0.44W,0.56W D.0.44W，1W3.题3图所示电路中，从ab端口看进去电路的功率因数为A.0.5 B.0.6 C. 0.707 D.0.8664.题4图所示电路中，已知V，则电路中4电阻上的功率为A.100W B.200W C. 300W D.400W5.题5图(a)所示电路中，若L1线圈中电流i的波形如题5图(b)所示,则在0t1、t1t2期间，AB导体的受力方向分别为A.向右 向右 B.向右 向左 C.向左 向右 D.向左 向左6.题6图所示三相正弦交流电路中,已知R1=R2=R3，则三相负载中R1、R2、R3消耗的功率大小关系正确的是 A. PR1=PR2=PR3 B. PR1=PR2PR3 C. PRI=PR3 PR2 D. PR2=PR3PR17.如题7图所示电路，设V，E=2V，二极管具有理想特性，则输出电压u0的波形应为8.下列所示电路中，不能够产生正弦波信号的电路是9.下列所示电路中，能够实现u0=u1的电路是10.题10图所示电路，若输出电压波形出现交越失真，为消除交越失真，下列方法正确的是A.增大R2B.减小R2C.增大R3D.减小R311.集成运算放大电路第一级采用差动放大电路是因为A.可获得较大的电压放大倍数B.可以获得较大的输入电阻C.集成工艺难于制造大容量电容D.可以抑制零点漂移并获得较高的共模抑制比12.同步RS触发器的触发时刻为A. CP=1期间 B. CP=0期间 C.CP的上升沿 D.CP的下降沿13.题13表所示为3线8线译码器74HC138的逻辑功能表，则题13图所示的电路实现的逻辑表达式为A. F=ABC+A B. F=AB+ C. F=+A +AB D. F=14.电工仪表在测量时，一般要求仪表的指示值在量程的以上。这是因为在同量程下，被测量越大，测量结果的准确度A. 越高 B. 始终高于仪表准确度C. 越低 D. 始终低于仪表准确度15.电磁系电压表由于受测量机构本身特性的影响，当被测电压高于600V时，一般应与之配合使用的是A. 自耦变压器 B. 电流互感器 C. 电压互感器 D. 隔离变压器16.具有补偿线圈的低功率因数功率表在工作时，接人补偿线圈的目的是在读数中消除了A. 电流线圈功耗对测量的影响B. 电压支路功耗对测量的影响C. 电流线圈和电压支路功耗之和对测量的影响D. 电流线圈和电压支路功耗之差对测量的影响17.低频信号发生器中的振荡电路通常采用的是A. RC文氏电桥 B. 电感三点式 C. 电容三点式 D. 石英品振18.在双踪示波器的垂直通道中设置电子开关的目的是为了实现A. 同步 B. 双时基扫描 C. 触发扫描 D. 双踪显示19.电子计数器测量频率时，作为计数信号的是A. 晶振产生的时基信号 B. 输入的被测信号C. 门控电路输出的闸门信号 D. 自校信号20.当笼型三相异步电动机的负载转矩不变，适当降低定子绕组上的电压时，则电动机稳定运行后A. 临界转速nC降低，转速n升高，转子电流I2减小，转子功率因数cos2增大B. 临界转速 nC降低、转速n升高，转子电流I2增大，转子功率因数cos2减小C. 临界转速nC不变。转速n降低，转子电流I2增大。转子功率因数cos2减小D. 临界转速nC不变，转速n降低，转子电流I2减小，转子功率因数cos2增大21.交流接触器得电不吸合的故障原因可能是A.铁心短路环损坏 B.接触器主触点发生熔焊C.辅助触点接触不良 D.电源电压过低22.关于热继电器，以下说法正确的是A.热继电器和熔断器都是利用电流的热效应原理,都可以用来作短路保护B.电动机起动时电流很大,热继电器会影响电动机的正常起动C.热继电器的整定电流是指长期通过发热元件又刚好使热继电器不动作的最大电流值D.电动机在正转和反转时需要接入两个热继电器二、判断题（本大题共16小题，每小题2分，共32分。下列各小题表述正确的,在答题卡上将对应题号的A涂黑,表述错误的将B涂黑）23.用伏安法测量同被测电阻时，电流表外接法测得的阻值总是大于电流表内接法。24.由于铁磁物质的磁导率不是常数，所以一般来说，铁芯线圈的电感量也不是定值。25.在RLC并联谐振电路中，若仅增大电容量，则该电路呈容性。26.在实际使用中，变压器的铜损不随负载的改变而改变。27.在三相四线制供电线路中，中性线不允许安装开关和熔断器，有时中性线还采用钢芯导线加强其机械强度，以防止其断路。28.射极输出器属于共集放大器，具有输入电阻高、输出电阻小、输出电压与输入电压同相的特点。29.振荡电路只要包含放大电路、正反馈电路、稳幅环节就能产生正弦波。30.只要在稳压二极管两端加上反向电压，则该稳压二极管就工作在稳压状态。31.场效应管是一种电压控制型器件，具有输入电阻高、噪声低的特点。32.在单相半波整流电路中，若将整流二极管接反，则输出电压将变为零。33.在测量过程中，凡是含有疏失误差的测量结果应予以摒弃。34.磁电系仪表准确度高的原因是由于采用了磁感应阻尼。35.高频信号发生器中的内调制信号，通常由LC振荡器产生。36.电子的计数测量两个输入脉冲信号之间的时间间隔td时，若时标信号周期为Ts，计数器的计数结果为N.则td=NTs。37.变频调速可以连续平滑地调节三相异步电动机的转速。38.电容运行式单相异步电动机的工作绕组和起动绕组是直接并联的。三、填空题（本大题共18小题30空，每空2分，共60分）39.题39图所示电路中，网络N为线性电阻构成的无源网络。已知当电压源E单独作用时（电流源开路），ab之间的电压U=10V；当两个电源共同作用时，U=15V；则当电流源IS单独作用时（电压源短路），ab之间的电压U = V；若电压源E增加一倍、电流源改变方向，则ab之间的电压U= V。40.题40图所示电路中,当开关S拨至“1”时,电流I= A；当开关S拨至“2”时,电流I= A。41.题41图所示电路中，虚线框内RL并联支路的功率因数cos= 。若U=100V，此时电路中电流I= mA。42.题42图所示为两个同频率正弦交流电u1、u2的波形图，其相位关系为u1 u2（选填：超前/滞后），相位差= 。43.题43图所示三相三线制交流电路中，已知电源线电压为380V，当开关S闭合时，线电流IB= A；当开关S打开时，线电流IB= A。44.题44图所示电路，级间反馈类型为 ，该反馈对输人电阻的影响是 。45.题45图所示电路，VT为硅三极管。若VB=0.3V，则VT的工作状态为 ；若测得UCE=0.3V，则VT的工作状态为 。46.题46图所示电路为由VT1、VT2组成的复合管，其等效三极管类型为 (选填：NPN/PNP)。若VT2的1=20，VT2的2=8,则复合管的B 。47.在OCL功率放大电路中，若负载电阻RL=8，电源电压V cc=12V。则在理想情况下，该功放的最大输出功率Pom= W。48.4个触发器构成8421BCD码计数器，共有 个无效状态。要构成五进制计数器，,至少需要 个触发器。49.题49图所示移位寄存器，当处于移位状态时，应接 电平；经过四个CP脉冲后，寄存器的状态Q0Q1Q2Q3= 。50.一般来说，电工仪表在正常工作时，其可动部分由转动力矩、反作用力矩及 共同作用。51.电动系功率表测量交流电路的功率时，不论采用电压线圈前接法，还是采用电压线圈后接法，其测得值总是 真实值。 （选填：大于/等于/小于）52.由于铁磁电动系测量机构内部有铁磁物质构成的磁路，所以在一般情况下可采用 阻尼器。53.函数信号发生器不仅可以输出 ，还可以输出方波和三角波。54.双踪示波器的交替显示方式适用于被测信号频率 的场合，断续显示方式适用于被测信号频率 的场合。 （选填项：较低/较高）55.题55图所示为三相异步电动机定子绕组的两种连接方式，若电源相同，在题55图（a）的连接方式时绕组相电压为380V，则改为题55图（b）的连接方式后，绕组的相电压为 V。56.某三相异步电动机的铭牌数据如下：PN=5.5kW.nN=1440r/min，UN=380V，N=85.5%，cosN=0.84，Tst/TN=2.2，则该电动机的额定电流IN= A，Tst= Nm。四、简答题（本大题共7小题，共45分）57.（4分）题57图是一个有两个次级绕组的理想变压器，已知US=50V，N2=N3。问： （1）若开关S拨至“1”时，负载RL获得最大功率，则=? （2）若开关S拨至“2”时，此时负载RL获得的功率为多少瓦？58.（4分）题58图所示电路，开关S闭合前电路已处于稳态。t=0时开关闭合，问： （1）uC（0+）、uC（）为多少伏？（2）当t=时，uC为多少伏？59.（4分）题59图所示电路中，变压器副边电压u2有效值为10V，电容容量合适，判断下列情况下输出电压平均值U0（AV）各为多少？ （1）正常工作； （2）C开路； （3）RL开路； （4）VD1和C同时开路。60.（9分）试分析题60图所示逻辑电路。要求： （1）写出S、CO的逻辑表达式，并化为最简与或式； （2）列出真值表； （3）设A、B为被加数和加数，Ci为低位进位，说明S和CO的含义。61.（8分）题61图所示电路为指针式万用表直流电压、直流电流档测量原理图。要求：（1）如用该表测量直流电流时，测量线路采用的是 电路；（选填：开路连接/闭路连接） （2）如用该表测量直流电压时，测量线路采用的是 电路；（选填：单用式/共用式） （3）计算当转换开关S拨至“4”时的电压量程； （4）计算当转换开关S拨至“1”时的电流量程。62.（8分）题62图所示为直流数字电压表DVM的电路组成框图。要求： （1）写出A、B空框内的电路名称； （2）分别简述所填两个空框中的电路作用； （3）说明DVM的核心电路是什么； （4）相对于比较型数字电压表，积分型数字电压表的特点为：抗干扰能力 、测量精度 、测量速度 。63.（8分）分析题63图所示的电动机控制电路，要求： （1）指出两台电动机M1、M2的启动顺序； （2）说明SB3、SB4分别实现什么功能； （3）指出两台电动机M1、M2的停车顺序。五、计算题（本大题共6小题，共75分）64.（14分）直流电路如题64图所示，试计算： （1）电路中的电流I1； （2）电流源的功率。65.（14分）如题65图所示电路，N为有源线性二端网络。要求： （1）在题65图（a）中，当S打开时，UAB=2V；当S闭合时，IAB=4A。若将N等效成一个实际电压源，求US、R0； （2）根据（1）的计算结果，当E=8V时，求题65图（b）电路中的电流I； （3）若改变题65图（b）电路中电压源E的大小，使得电路中的电流I=0，求此时的E。66.（15分）单相正弦交流电路如题66图所示，已知U 1=100 0V，试计算： （1）电流I()3； （2）虚线框内电路的功率因数cos；（3）XC2=60时的电流I()、电压U；（4）调节电容器C2使得整个电路的功率因数cos=1时的XC2。67.（11分）如题67图所示电路，已知UBEQ=0.7V，=40，rbb=300。要求： （1）画出直流通路； （2）估算该电路的静态工作点IBQ、ICQ、UCEQ； （3）画出交流通路； （4）估算三极管VT的rbe； （5）估算该放大电路的输入电阻ri、输出电阻ro； （6）估算该放大电路的电压放大倍数Au、源电压放大倍数Aus。68.（12分）如题68图所示电路，要求： （1）说明A1、A2分别构成何种应用电路； （2）计算uo1、uo2； （3）计算电位VA、VB； （4）计算uo。69.（9分）如题69（a）图所示电路，设Q0、Q1的初始状态为0。要求： （1）填写题69表的状态真值表； （2）在题69（b）图中画出Q1、Q0的波形； （3）说明电路的逻辑功能。江苏省2018年普通高校对口单招文化统考电子电工专业综合理论试卷答案及评分参考一、单项选择题（本大题共22小题，每小题4分，共88分）12345678910BCCDDBABCA11121314151617181920DABACBADBC2122DC二、判断题（本大题共16小题，每小题2分，共32分）23242526272829303132BAABAABBAB333435363738ABBAAB三、填空题（本大题共18小题，30空，每空2分，共60分）395 15401 -1410.707 3042滞后 135439.33 8.0644电流并联 减小（降低）45截止 饱和46PNP 160479486 3 49高 111050阻尼力矩51大于52铁磁53正弦波54较高 较低552205611.6 80.2四、简答题（本大题共7小题，共45分）57（4分）（1）当开关S拨至“1”时，即 ，。（2）当开关S拨至“2”时，即。58（4分）（1），。（2）当时，。59（4分）（1） （2）（3） （4）60（9分）（1）（2）（3）S为和 Co为高位进位61（8分）（1）闭路连接（2）共用式（3）当S拨至“4”时，答61（a）图虚线框中等效电流表满偏电流，内阻，即电压量程：。（4）当S拨至“1”时，由答61（b）图可见，电流表 ，可得： 即此时电流量程 62（8分）（1）A：AD转换器； B：计数器（2）A/D转换器：将模拟量转换为数字量 计数器：对A/D转换的数字量进行计数（3）A/D转换器（4）强，高，慢63（8分）（1）M1先启动，M2才能启动（2）按下SB3，M2长动 按下SB4，M2点动（3）M2先停车，M1才能停车五、计算题（本大题共6小题，共75分）64（14分）（1）方法一：叠加定理 当E单独作用时：如答64（a）图所示：当IS单独作用时：如答64（b）图所示： 方法二：戴维南定理 移开待求支路如答64（a）图所示： 将答64（a）图除源后如答64（b）图所示： 方法三：KVL： 题64图中网孔的电流方向如答64（a）图所示 由KVL得到：， 同理：，（2）电流源的端电压，65（14分）（1）当S打开时，如答65（a）图所示： 则： 当S闭合时，如答65（b）图所示：，得到，（2）题65图（b）等效图如答65（c）图所示：或 （3）当电流源单独作用时，要使得电流I=0，则电压源单独作用时 如答65（d）图： E=5V即当电压源E调至5V时，电流I=066（15分）（1） （2）由（1）得：R1L1并C1电路可等效呈一个电阻。且 即虚线框内电路如答66图所示： 则：虚线框内电路的复阻抗 即虚线框内电路的功率因数（3）由（2）得到：该电路总复阻抗 又 总电路 （4）当改变时，要使得总电路功率因数，也即总复阻抗可以等效成一个电阻。又时，电路功率因数67（11分）（1）直流通路如答67（a）图（2）（3）交流通路如答67（b）图（4）（5） （6） 68（12分）（1）A1是同相输入比例运算电路 A2是反相输入比例运算电路（2） （3）（4）69（共9分）（1）（2）（3）X=0时，电路为二位二进制（或四进制）减法计数器； X=1时，电路为三进制减法计数器
