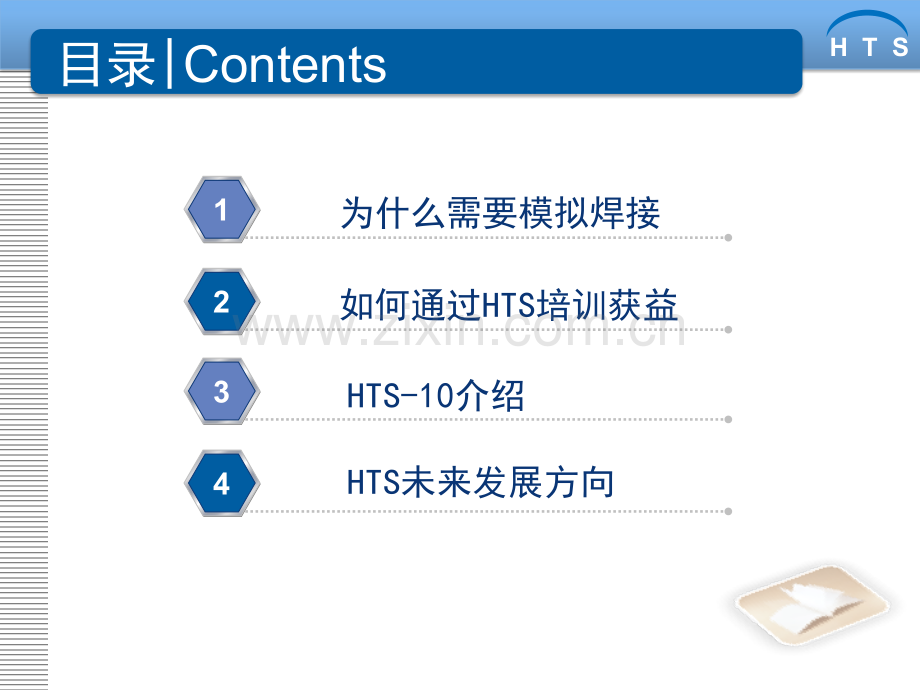

1、H T S目录|Contents为什么需要模拟焊接1如何通过HTS培训获益2HTS-10介绍3HTS未来发展方向4H T S能源与材料能源与材料浪费严重浪费严重产生气体污染物产生气体污染物不能充分不能充分利用师资利用师资培训成本比较高培训成本比较高理论学习理论学习与实践脱与实践脱节节为什么需要模拟焊接传统的焊接培训中:H T S模拟仿真技术在培训领域应用 早在1929年,美国的爱德华林克就设计出世界上第一台机械式的飞行模拟器,称为林克机。H T S模拟焊接培训近年来快速发展在国外有几款模拟焊接培训产品陆续进入市场CS-WAVEVirtual WeldingARC+SimulatorH T S模

2、拟焊接培训设备适用对象v焊接培训中心v焊工协会与社团v教育机构(专业学校,职业技术学校,综合性大学)v焊工培训公司H T S如何通过HTS培训获益v通过减少原材料与能源的消耗降低成本。v洁净的培训环境,提高培训效果。v多种辅助训练模块,帮助学员有针对性的学习,提高学习效率与学习效果。v理论与技术结合,巩固学习成果。v实现随练随学,节约师资力量。v像电脑游戏一样的学习方式,提高学员的学习兴趣。v错误操作实时提示,让学员在改进中学习。v焊后再现运条轨迹,更全面真实反映学员操作。H T SHTS-10介绍17寸液晶显示器辅助键盘操作面板倾角传感器模拟焊枪CCD摄像机头盔显示器控制柜H T SHTS-

3、10功能特色v五大功能模块:模拟操作训练,运条训练,训练评价,理论学习,知识测试v三种焊接工艺:平板堆焊,多层多道焊,单面焊双面成形v逼真的模拟焊接场景再现,使沉浸感更好v针对焊接操作模拟,能够进行视频记录并存档,以便于对焊接过程进行视频回放并查找不足。v运条轨迹再现对比与分析评价v针对模拟训练操作参数进行分析评价H T SHTS-10功能特色v能提供数据库技术支持,保存记录操作过程数据v高分辨率检测焊接操作,不疏忽任何一个细节。v焊接过程引导与约束帮助学员正确焊接v理论学习模块生动详细讲解焊接理论知识v知识测试模块帮助学员巩固理论知识学习v自动组卷,阅卷功能帮助教师检查教学效果v理论与实际操

4、作结合H T S头盔显示器v佩戴感觉接近焊接实际,现实计算机三维场景头盔基体遮光罩3D眼镜支架H T S模拟焊条倾角、转角与弧长检测结合光线的立体几何关系实现了虚拟弧长的计算。电机回抽模式实现模拟焊条回抽,倾角传感器实时检测焊条工作角度。H T S登录模式 不同身份的操作人员可以选择登录模式,这样自己的操作均能以独占的形式保存下来。匿名登录模式使操作人员直接进入系统并训练,此模式适用于多人同时训练,训练记录以匿名的形式保存于计算机中。管理员登录直接进入管理界面管理所有操作数据。登录模式登录账号密码H T S详细功能介绍显示用户名显示用户名选择操作参数选择操作参数显示焊接方法示意图显示焊接方法示

5、意图焊接知识提示焊接知识提示进入训练与退出系统按钮进入训练与退出系统按钮焊接方法选择菜单焊接方法选择菜单焊接理论学习焊接理论学习焊接理论测试焊接理论测试焊接场景三维再现焊接场景三维再现修改用户账户密码修改用户账户密码H T S五大功能模块场景模拟运条训练训练评价理论学习知识测试H T S焊接工艺选择v平板堆焊v多层多道焊v单面焊双面成形H T S技术支持1 操作模拟v逼真的虚拟焊接场景给用户带来更好的浸入感。H T S技术支持2 应用数据库技术,对操作过程参数等数据记录H T S技术支持3 质量跟踪质量跟踪单目位置检测系统及单目位置检测系统及倾角传感器可以精确倾角传感器可以精确采集焊接时的操作

6、信采集焊接时的操作信息,学员在焊接过程息,学员在焊接过程中出现操作不当时,中出现操作不当时,得到及时反馈,以提得到及时反馈,以提示纠正操作。示纠正操作。H T S焊后综合评价v由焊接参数统计,焊条倾角评价,运条轨迹评价,焊接姿势评价形成完整的评价体系,力求给出科学而客观的焊接操作评价。H T S数字化显示v能够实时显示焊接工艺模拟过程中的关键焊接参数并以数字形式进行体现,同时焊接参数应该在焊接完成后以文件的形式记录出来。数字化显示文件记录H T S视频记录v针对焊接操作模拟,能够进行视频记录并存档,以便于对焊接过程进行视频回放并查找不足。视频记录选择视频再现H T S焊接缺陷信息记录焊接缺陷诊

7、断模块缺陷类型产生位置持续时间缺陷长度缺陷示意图缺陷定义产生原因预防措施焊后缺陷诊断H T S知识库的管理与维护焊接缺陷知识查询l添加l修改l删除l缺陷查询l知识学习专家系统辅助模块H T S焊接运条轨迹训练焊接运条轨迹捕捉与再现直线运条直线往复运条锯齿形运条月牙形运条三角形运条正圆形运条斜圆形运条自由练习临摹式运条训练H T S焊接运条评价效果焊接运条成绩运条轨迹相似度H T S理论知识学习模块v全面而完备的焊接理论知识体系,让学员结合理论来学习焊接操作,效果更好!H T S理论知识考试模块v理论知识考试系统方便教师检验学员的学习效果自动出题自动阅卷科学的试题分类可扩充题库协助教师管理学员资

8、料学员自测H T S取得相关成果 已申请相关发明及实用新型 专利近10项,其中已有2项发 明专利授权。v1)ZL 200610042953,手工电弧焊焊接操作模拟培训装置v2)ZL 200610042956,氩弧焊焊接操作模拟培训装置 另外取得3项实用新型专利:v3)ZL 200720090706,手工电弧焊模拟焊枪v4)ZL 200720090707,焊接模拟操作专用头盔装置v5)ZL 200720090708,焊接培训操作台H T SHTS未来发展方向v外型向人机交互特性更强的方向发展,美观大方,简约时尚。v针对焊接材料进行分级评价与分析。v横焊和CO2气体保护工艺的加入。v更加实用而美观的软件界面。H T S西安交通大学焊接研究所 西安市碑林区咸宁西路28号 TEL:82663115
