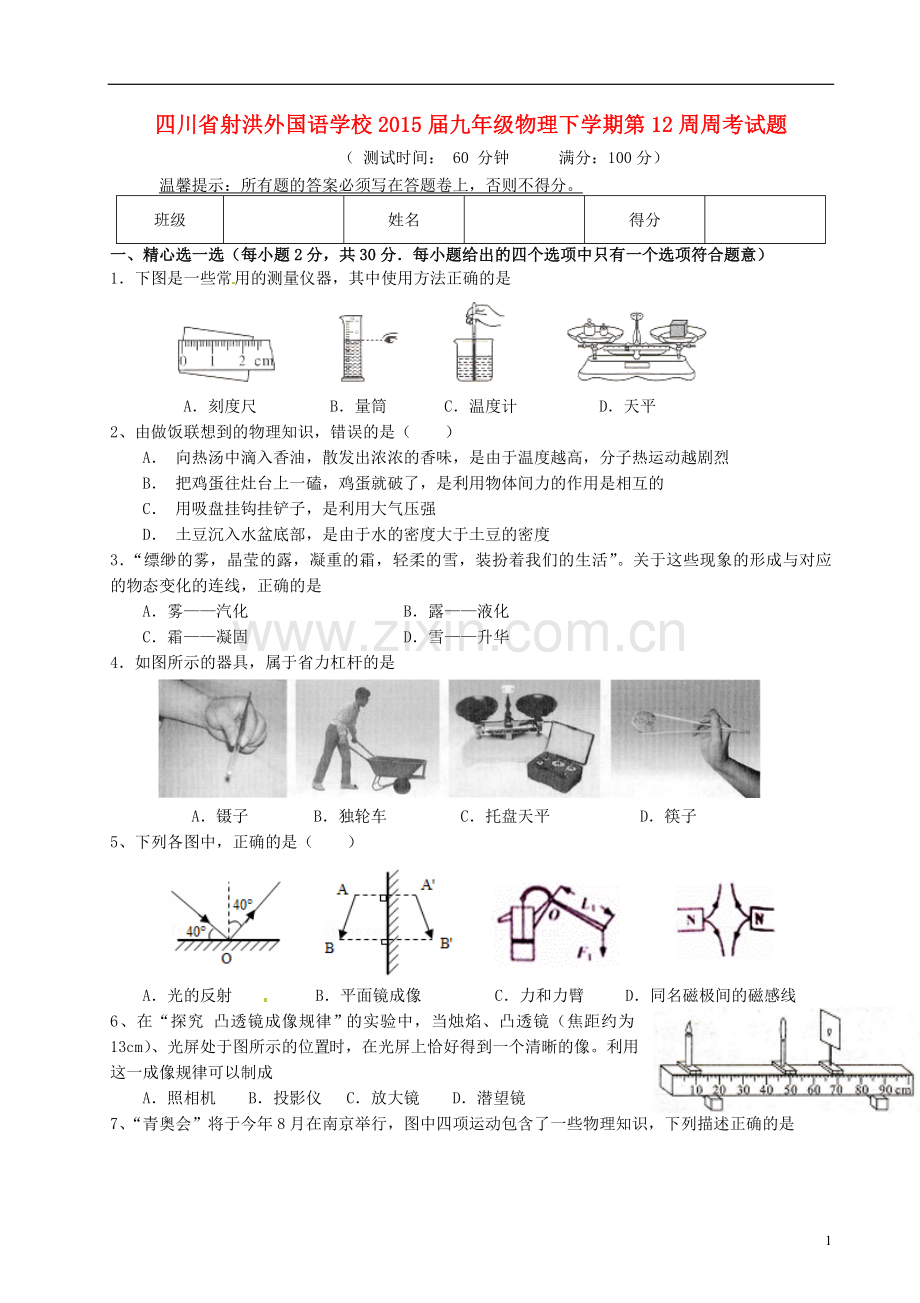

四川省射洪外国语学校2015届九年级物理下学期第12周周考试题(无答案).doc

四川省射洪外国语学校2015届九年级物理下学期第12周周考试题
（ 测试时间： 60 分钟 满分：100分）
温馨提示：所有题的答案必须写在答题卷上，否则不得分。
班级

姓名

得分

一、精心选一选（每小题2分，共30分．每小题给出的四个选项中只有一个选项符合题意）
1．下图是一些常用的测量仪器，其中使用方法正确的是

A．刻度尺 B．量筒 C．温度计 D．天平
2、由做饭联想到的物理知识，错误的是（　　）
A． 向热汤中滴入香油，散发出浓浓的香味，是由于温度越高，分子热运动越剧烈
B． 把鸡蛋往灶台上一磕，鸡蛋就破了，是利用物体间力的作用是相互的
C． 用吸盘挂钩挂铲子，是利用大气压强
D． 土豆沉入水盆底部，是由于水的密度大于土豆的密度
3．“缥缈的雾，晶莹的露，凝重的霜，轻柔的雪，装扮着我们的生活”。关于这些现象的形成与对应 的物态变化的连线，正确的是
A．雾——汽化 B．露——液化
C．霜——凝固 D．雪——升华
4．如图所示的器具，属于省力杠杆的是

A．镊子 B．独轮车 C．托盘天平 D．筷子
5、下列各图中，正确的是（　　）

A．光的反射   B．平面镜成像   C．力和力臂 D．同名磁极间的磁感线
6、在“探究 凸透镜成像规律”的实验中，当烛焰、凸透镜（焦距约为13cm）、光屏处于图所示的位置时，在光屏上恰好得到一个清晰的像。利用这一成像规律可以制成
A．照相机 B．投影仪 C．放大镜 D．潜望镜

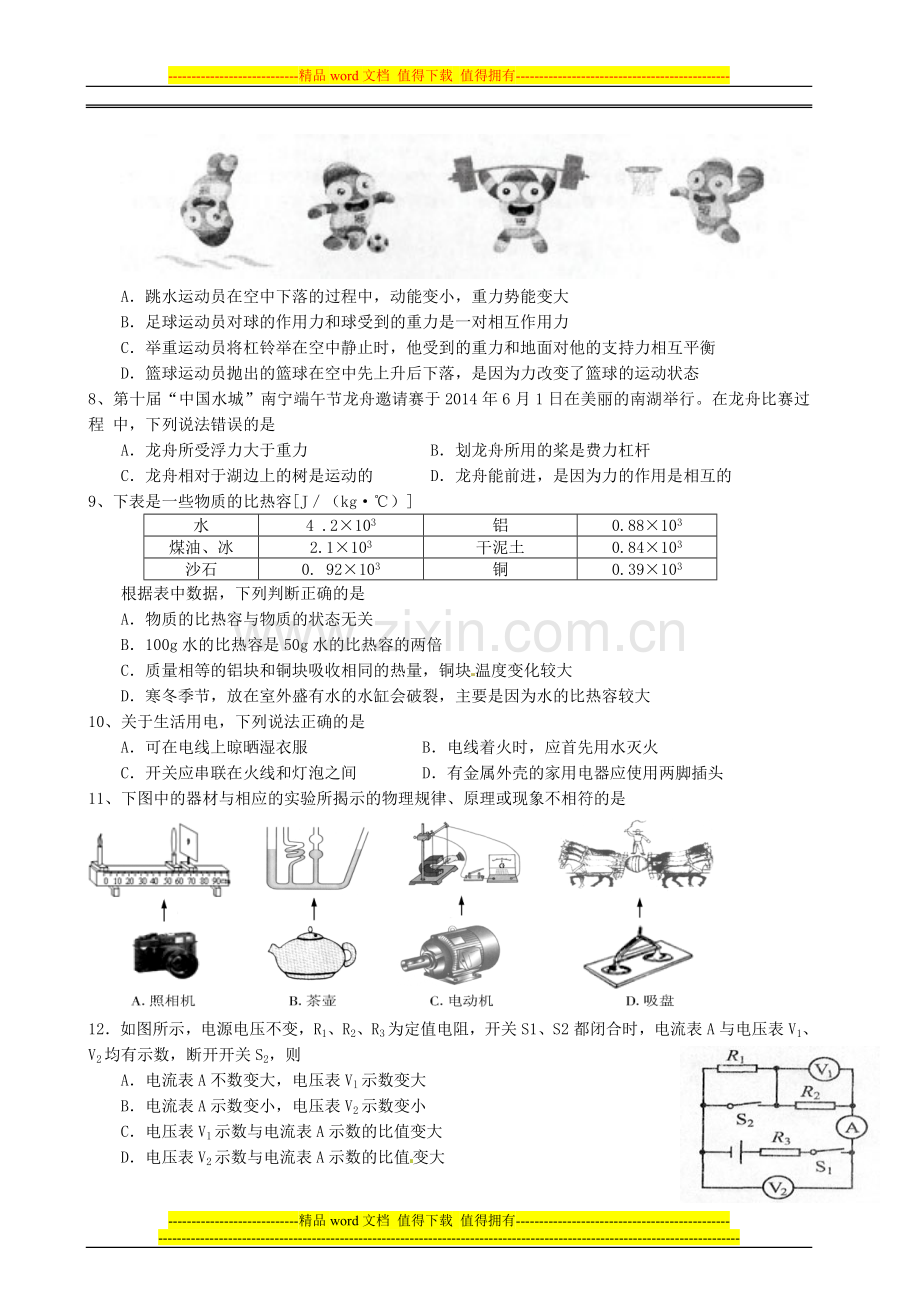

7、“青奥会”将于今年8月在南京举行，图中四项运动包含了一些物理知识，下列描述正确的是

A．跳水运动员在空中下落的过程中，动能变小，重力势能变大
B．足球运动员对球的作用力和球受到的重力是一对相互作用力
C．举重运动员将杠铃举在空中静止时，他受到的重力和地面对他的支持力相互平衡
D．篮球运动员抛出的篮球在空中先上升后下落，是因为力改变了篮球的运动状态
8、第十届“中国水城”南宁端午节龙舟邀请赛于2014年6月1日在美丽的南湖举行。在龙舟比赛过程 中，下列说法错误的是
A．龙舟所受浮力大于重力 B．划龙舟所用的桨是费力杠杆
C．龙舟相对于湖边上的树是运动的 D．龙舟能前进，是因为力的作用是相互的
9、下表是一些物质的比热容[J／（kg·℃）]
水
4 .2×103
铝
0.88×103
煤油、冰
2.1×103
干泥土
0.84×103
沙石
0. 92×103
铜
0.39×103
根据表中数据，下列判断正确的是
A．物质的比热容与物质的状态无关
B．100g水的比热容是50g水的比热容的两倍
C．质量相等的铝块和铜块吸收相同的热量，铜块温度变化较大
D．寒冬季节，放在室外盛有水的水缸会破裂，主要是因为水的比热容较大
10、关于生活用电，下列说法正确的是
A．可在电线上晾晒湿衣服 B．电线着火时，应首先用水灭火
C．开关应串联在火线和灯泡之间 D．有金属外壳的家用电器应使用两脚插头
11、下图中的器材与相应的实验所揭示的物理规律、原理或现象不相符的是

12．如图所示，电源电压不变，R1、R2、R3为定值电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则
A．电流表A不数变大，电压表Vl示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数与电流表A示数的比值变大
D．电压表V2示数与电流表A示数的比值变大
13.如图所示的电路 ,电源电压不变。 闭合开关S后,灯L1和L2均发光。过了一段时间，一盏灯突然熄灭 ,而电流表和电压表示数都不变 。则发生的故障可能是
A．L2断路 B. L1断路 C．L2短路 D. L1短路

14、如图所示,有一质量不计的长木板,左端可绕O点转动, 在它的右端放一重为G的物块 ,并用一竖直向上的力F拉着 。当物块向左匀速滑动时,木板始终在水平位置保持静止。在此过程中,拉力F
A.变小 B.变大 C.不变 D.先变大后变小
15.如图8所示，电源电压不变，闭合开关S后，滑动变阻器滑片P向右移动过程中
A.电压表V示数不变，电压表V与电流表A2示数比值变大
B.电压表V示数变小，R1与R2两端的电压之比变小
C.电流表A2示数不变，电路的总电阻变小
D.电流表A1示数变小，电路消耗的总功率变小
二、细心填一填（每空1分，共计20分）
16．如图是某住宅小区内的场景．
(1)图中A是禁鸣标志，禁鸣是在 ▲ 处控制噪声．
(2)图中B是汽车限速标志，它表示的含义是 ▲ 。按规
定．汽车在小区内行驶l00m至少需要 ▲ s．行驶过程
中，以汽车为为参照物，标志牌是 ▲ 的．
(3)图中C是摄像头．它的内部有光学元件，其作用相当于
凸透镜．小区内的景物通过它所成像的性质是 ▲ 立、 ▲ 的 ▲ 像。
17．如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去．这是因为酒精燃烧产生的燃气对外 ▲ ，燃气的 ▲ 能转化为盒盖的 ▲ 能 这与四冲程汽油机的 ▲ 冲程的能量转化相同，

第17题图 第18题图 第19题图 第20题图
18．如图所示，电源电压恒定,R1= 20Ω．闭合开关S，断开开关S1，电流表示数是0.3A;若再闭合S1，发现电流表示数变化了0.2A，则电源电压为 ▲ V，R2的阻值为 ▲ Ω．
19．如图所示，搬运工人用滑轮组在20s内将重为540N的重物匀速提升3m，所用拉力为200N．则他所做的有用功是 ▲ J．额外功是 ▲ J，拉力的功率是 ▲ W．滑轮组的机械效率是 ▲ .
20．如图所示，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯底压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB.则它们的大小关系是FA ▲ FB，pA ▲ pB．已知乒乓球的质量为2.7g，当它漂浮在水面时，排开水的体积为 ▲ cm3．
三、作图题（每图4分，共12分）
21．(1)(4分 )请在图中作出入射光线AO的反射光线，并大致作出其折射光线 。
(2)(4分)请在图中标出通电螺线管的 N极和磁感线的方向。
(3)(4分)如图所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动，杠杆与转动轴间的摩擦忽略不计。要使杠杆平衡，且OA段处于水平位置，画出作用于B端的最小力F和力臂。

第（1）题图 第（2）题图 第（3）题图
四、实验题：（共13分）
22．（5分）在探究质量与体积的关系时，小明找来大小不同的塑料块和某种液体做实验．
(1)图甲是小明在水平桌面上使用托盘天平的情景，他的错误是 ．

(2)改正错误后，小明正确操作，根据实验数据分别画出了塑料块和液体质最随体积变化的图像，如图乙所示，
①分析图像可知：同种物质的不同物体，其质量与体积的比值 （选填“相同”或“不同”）．物理学中将质量与体积的比值定义为密度，塑料的密度为 kg/m3．
②往烧杯内倒入l0cm3的液体，用天平称出烧杯和液体的总质量，天平平衡时，右盘中砝码的质量及游码的位置如图丙所示，则烧杯和液体的总质量为 g．若烧杯内液体的体积为20cm3，则烧杯和液体的总质量应为 g．
23．（3分）在“探究影响滑动摩擦力大小的因素”实验中
(l)将物体A置于水平木板上，用弹簧测力计沿水平方向拉动，使其做 运动，这时滑动摩擦力的大小等于弹簧测力计拉力的大小．
(2)小明设计了如图所示的实验方案，通过实验得到了正确的结论，

①下列各种现象中，利用了该实验结论的是 （选填字母）．
A．汽车在结冰的路面行驶时，在车轮上缠绕铁链
B．用力压住橡皮，擦去写错的字
C．移动很重的石块时，在地上铺设滚木
②甲图中物体运动的速度大小为υ1，乙图中物体运动的速度大小为υ2．实验过程中，关于υ1和υ2的大小，下列说法正确的是 （选填字母）．
A．υl一定大于υ2 B．υ1一定小于υ2
C．υ1一定等于υ2 D．υ1可以大干、等于或小于υ2
24．（5分）图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω．

(1)用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大．（2分）
(2)正确连接电路后，若甲图中导线a内部断路，其余均完好，闭合开关,观察两只电表的示数，发现 ．
(3)排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙。丙所示，则Rx的阻值为 Ω，此时，滑动变阻器消耗的功率是 w
五、计算题：（共25分）
25、（12分）如图甲所示，底面积为50cm2、高为10cm的平底圆柱形容器和一个质量为100g、体积为40cm3的小球置于水平桌面上（容器厚度不计）．容器内盛某种液体时，容器和液体的总质量与液体的体积关系如图乙所示．求：
（1）液体的密度是多少g/cm3？（3分）
（2）容器内盛满这种液体后，容器底部受到液体的压强是多少Pa？（3分）
（3）容器内盛满这种液体后，再将小球轻轻地放入容器中，小球静止后，小球所受浮力为多大？容器对桌面的压强是多少Pa？（6分）

26．（13分）在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V 3W”字样，定值电阻R1的阻值为6Ω．将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．
(1)灯泡L正常发光时的电阻多大？（3分）
(2)滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？（5分）
(3)为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．（5分）

九下2015春第12周 物理 学科周考答题卷
教师寄语
无知识的热心，犹如在黑暗中远征。
班级

姓名

得分

一、精心选一选（每小题只有一个最合适的答案，每小题2分，共30分）
题号
1
2
3
4
5
6
7
8
9
10
答案

题号
11
12
13
14
15
16
17
18
19
20
答案

二、填空题（每空1分，共20分）
16、（1）
（2）
（3）
17、
18、
19、
20、

三、作图题（每图4分，共12分）
21．(1)(4分 )请在图中作出入射光线AO的反射光线，并大致作出其折射光线 。
(2)(4分)请在图中标出通电螺线管的 N极和磁感线的方向。
(3)(4分)如图所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动，杠杆与转动轴间的摩擦忽略不计。要使杠杆平衡，且OA段处于水平位置，画出作用于B端的最小力F和力臂。

24题（1）

四、实验题：（共13分）
36题图
22.（5分） (1) ．
(2)① ． ② ．
23．（3分）(l) (2) ① ．② ．
24．（5分）(1)（2分） (2) ．
(3)
五、计算题：（共25分）
25、（12分）如图甲所示，底面积为50cm2、高为10cm的平底圆柱形容器和一个质量为100g、体积为40cm3的小球置于水平桌面上（容器厚度不计）．容器内盛某种液体时，容器和液体的总质量与液体的体积关系如图乙所示．求：
（1）液体的密度是多少g/cm3？（3分）
（2）容器内盛满这种液体后，容器底部受到液体的压强是多少Pa？（3分）
（3）容器内盛满这种液体后，再将小球轻轻地放入容器中，小球静止后，小球所受浮力为多大？容器对桌面的压强是多少Pa？（6分）

26．（13分）在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V 3W”字样，定值电阻R1的阻值为6Ω．将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．
(1)灯泡L正常发光时的电阻多大？（3分）
(2)滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？（5分）
(3)为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．（5分）

（3）
（2）
（1）
