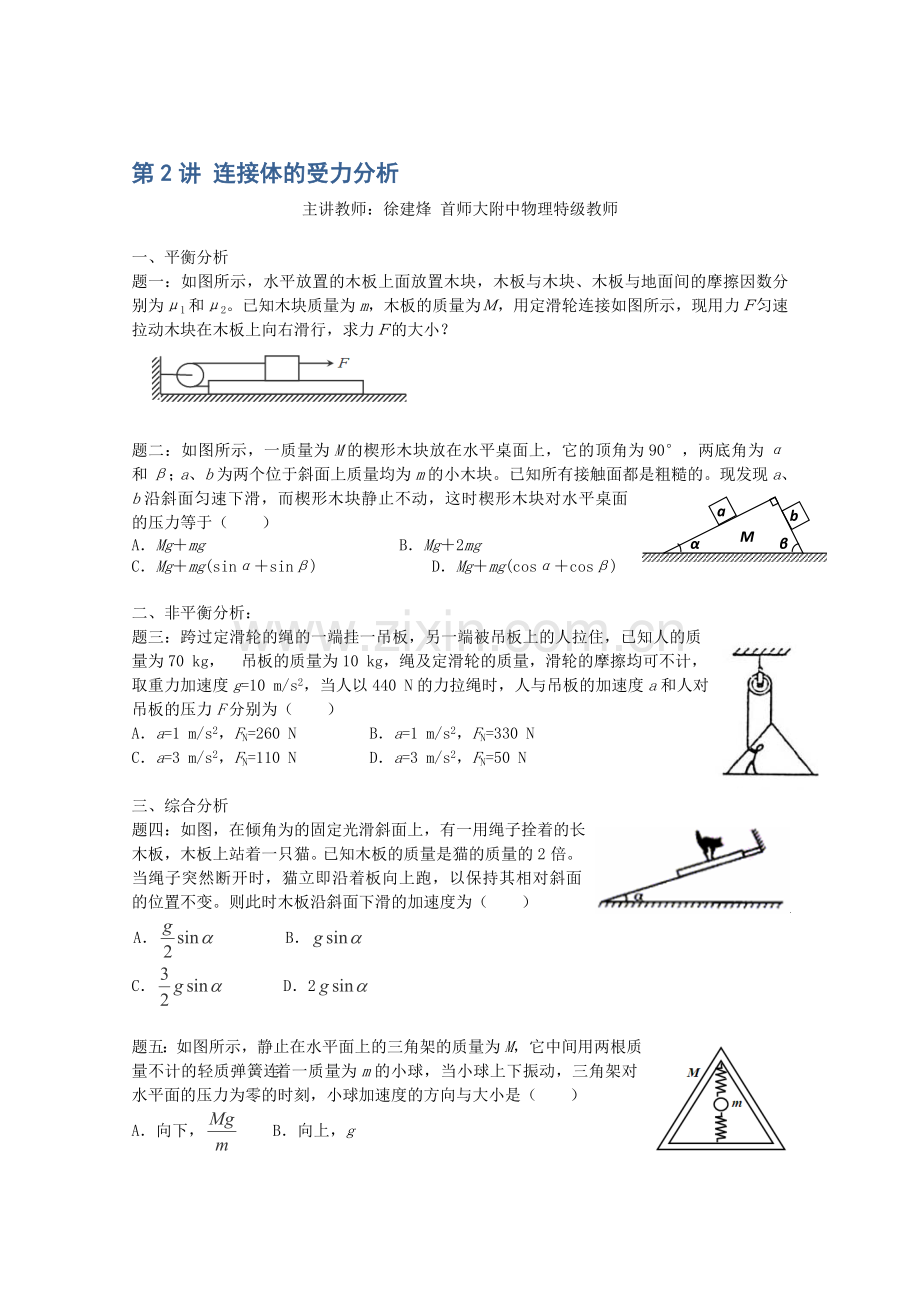

第2讲 连接体的受力分析
主讲教师：徐建烽 首师大附中物理特级教师

一、平衡分析
题一：如图所示，水平放置的木板上面放置木块，木板与木块、木板与地面间的摩擦因数分别为μ1和μ2。已知木块质量为m，木板的质量为Ｍ，用定滑轮连接如图所示，现用力Ｆ匀速拉动木块在木板上向右滑行，求力Ｆ的大小？

M
a
b
α
β
题二：如图所示，一质量为M的楔形木块放在水平桌面上，它的顶角为90°，两底角为α和β；a、b为两个位于斜面上质量均为m的小木块。已知所有接触面都是粗糙的。现发现a、b沿斜面匀速下滑，而楔形木块静止不动，这时楔形木块对水平桌面的压力等于（ ）
A．Mg＋mg B．Mg＋2mg　　　
C．Mg＋mg(sinα＋sinβ) D．Mg＋mg(cosα＋cosβ)

二、非平衡分析：
题三：跨过定滑轮的绳的一端挂一吊板，另一端被吊板上的人拉住，已知人的质量为70 kg， 吊板的质量为10 kg，绳及定滑轮的质量，滑轮的摩擦均可不计，取重力加速度g=10 m/s2，当人以440 N的力拉绳时，人与吊板的加速度a和人对吊板的压力F分别为（ ）
A．a=1 m/s2，FN=260 N B．a=1 m/s2，FN=330 N
C．a=3 m/s2，FN=110 N D．a=3 m/s2，FN=50 N

三、综合分析
题四：如图，在倾角为的固定光滑斜面上，有一用绳子拴着的长木板，木板上站着一只猫。已知木板的质量是猫的质量的2倍。当绳子突然断开时，猫立即沿着板向上跑，以保持其相对斜面的位置不变。则此时木板沿斜面下滑的加速度为（ ）
A． B．
C． D．2

题五：如图所示，静止在水平面上的三角架的质量为M，它中间用两根质量不计的轻质弹簧连着一质量为m的小球，当小球上下振动，三角架对水平面的压力为零的时刻，小球加速度的方向与大小是（ ）
A．向下， B．向上，g
C．向下，g D．向下，

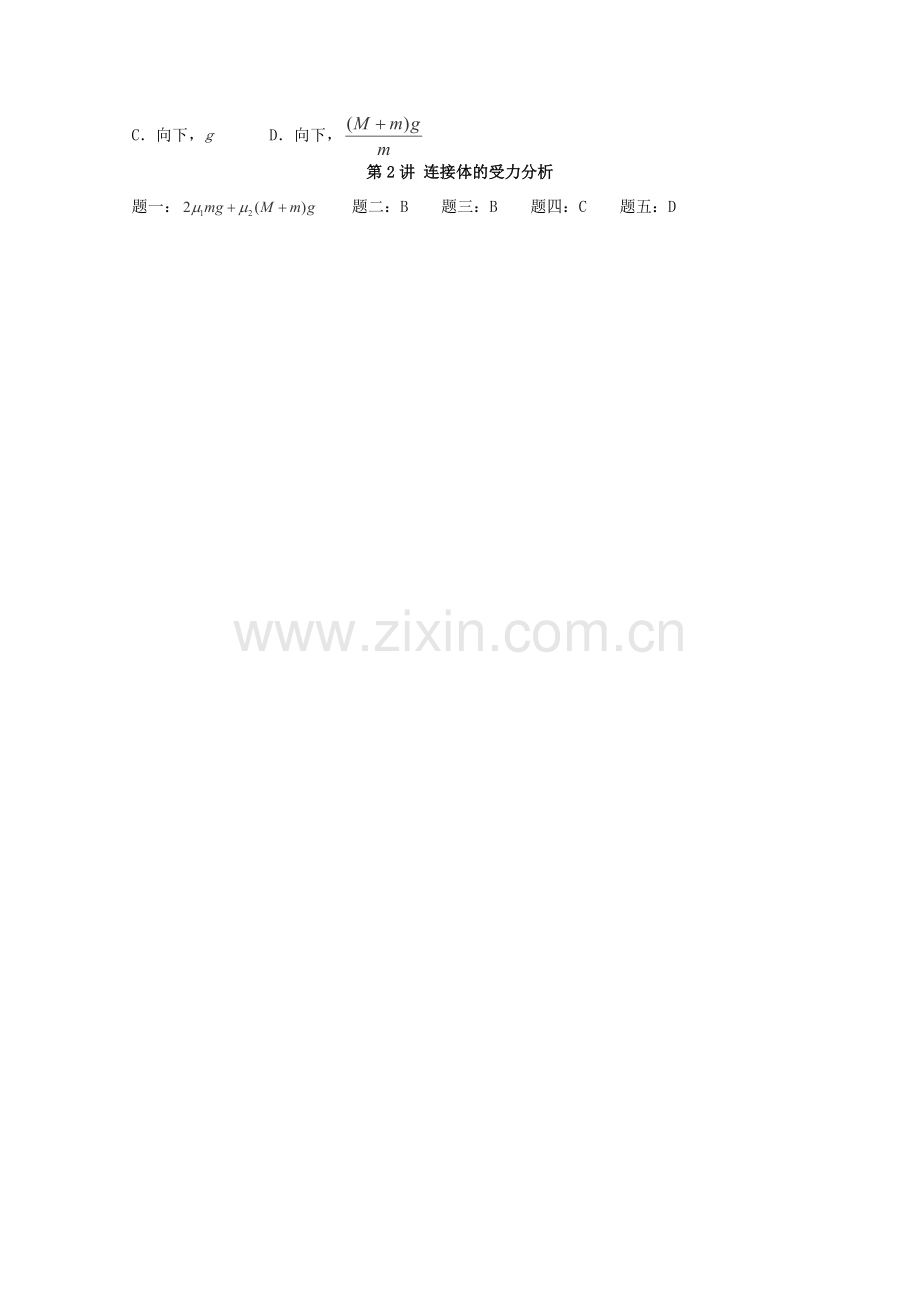

第2讲 连接体的受力分析
题一： 题二：B 题三：B 题四：C 题五：D
