锂电池工艺流程图.ppt

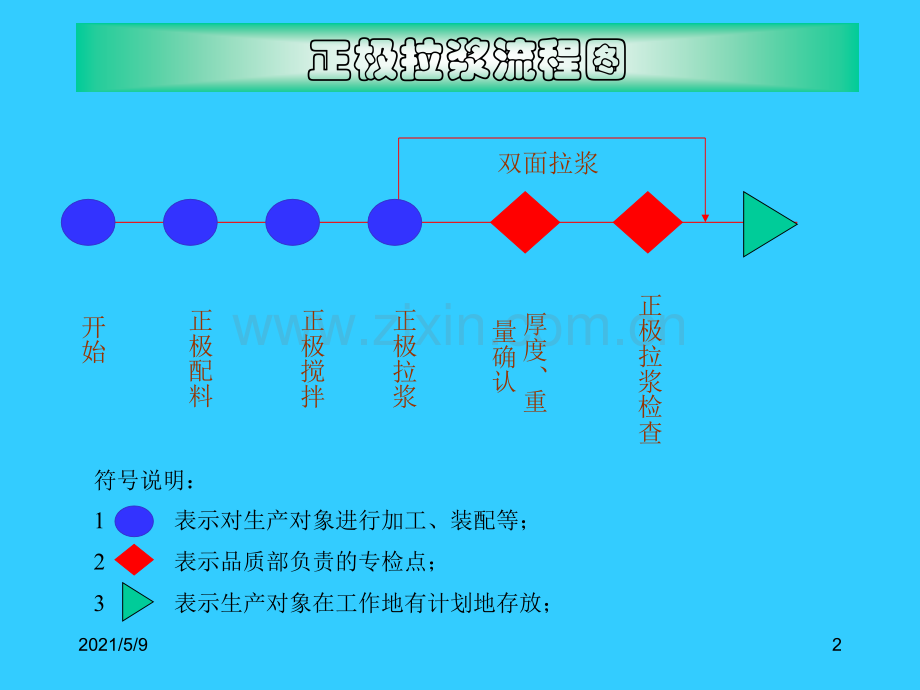

2021/5/91正极拉浆流程图开始正极配料正极搅拌正极拉浆厚度、重量确认正极拉浆检查双面拉浆符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；2021/5/92开始负极配料负极搅拌负极拉浆厚度、重量确认负极拉浆检查双面拉浆符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；负极拉浆流程图2021/5/93相 应 图 片 配料搅拌拉浆收卷2021/5/94正极片工艺流程图正极片工艺流程图1 1收卷正极片裁大片刮粉刷粉对辊裁小片符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；4 表示生产对象在工作地附近的临时存放。2021/5/95相 应 图 片（1）卷状极片裁大片刮粉已刮好的极粉2021/5/96相 应 图 片（2）翻面刮粉刷粉对辊裁小片2021/5/97正极片工艺流程图2裁小片重量分档极耳连接正极片贴胶纸计数外观检查送装配车间 极耳2021/5/98相 应 图 片（3）重量分档分档极片极耳连接贴胶纸2021/5/99相 应 图 片（4）缠胶纸点片外观检查计数2021/5/910负极片工艺流程图负极片工艺流程图1 1收卷负极片裁大片刮粉刷粉对辊裁小片符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；4 表示生产对象在工作地附近的临时存放。2021/5/911负极片工艺流程图2裁小片重量分档极耳连接负极片贴胶纸计数外观检查送装配车间极耳2021/5/912相 应 图 片（1）卷状极片裁大片刮粉刷粉2021/5/913相 应 图 片（2）对辊裁小片整理极片极耳铆接2021/5/914相 应 图 片（3）已铆接好的极片与未铆接的极片贴胶纸外观检查计数2021/5/915钢壳电池装配工艺流程图1 正负极片烘烤卷绕卷绕检查捍扁压扁贴上胶纸裁隔膜纸正负极刷粉符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；4 表示生产对象在工作地附近的临时存放。2021/5/916 钢壳电池装配工艺流程图2贴侧胶纸贴底胶纸套壳电池整形套壳后全测内阻焊连接片钢壳盖板贴上胶纸符号说明：5 表示对生产部负责的自检点；6 作业指导书中的“通用”表示此程序既适用于钢壳也适用于铝壳2021/5/917钢壳电池装配工艺流程图3缠胶纸点焊负极盖板激光焊焊连接片焊点检查点焊盖板检测短路断路2021/5/918钢壳电池装配工艺流程图4盖板激光焊气密性测电池烘烤检测短路断路注液更改电解液电池分档电池秤重2021/5/919正负极片烘烤卷绕卷绕检查捍扁压扁贴上胶纸裁隔膜纸正负极刷粉符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；4 表示生产对象在工作地附近的临时存放。铝壳装配工艺流程图12021/5/920铝壳装配工艺流程图2贴底胶纸套壳电池整形套壳后全测内阻点焊连接片铝壳盖板贴上胶纸符号说明：5 表示对生产部负责的自检点；6 作业指导书中的“通用”表示此程序既适用于钢壳也适用于铝壳2021/5/921铝壳装配工艺流程图3超声波焊盖板盖板激光焊点焊连接片焊点检查压盖板检测短路断路2021/5/922铝壳装配工艺流程图4盖板激光焊气密性测电池烘烤检测短路断路注液更改电解液2021/5/923相 应 图 片（1）极片烘烤烘烤箱刷粉台刷粉2021/5/924相 应 图 片（2）卷绕-放入正极片卷绕-放入负极片卷绕-放入正极片卷绕-卷绕体2021/5/925相 应 图 片（3）捏扁的电芯压扁贴上胶纸贴侧胶纸2021/5/926相 应 图 片（4）贴底胶纸套壳套壳后全测内阻焊连接片2021/5/927相 应 图 片（5）缠胶纸已缠好胶纸点焊负极极耳整形2021/5/928相 应 图 片（6）点焊盖板已焊好盖板检测短路、断路检测短路、断路2021/5/929相 应 图 片（7）盖板激光焊-侧面盖板激光焊-侧面盖板激光焊-正面测气密性2021/5/930相 应 图 片（8）测气密性电池烘烤烘烤箱测断路2021/5/931相 应 图 片（9）测短路分档注液称重2021/5/932已注液流转的电池1已注液流转的电池预充全测电压3.8V压钢珠第一次分容第二次分容NONO3.8V2021/5/933已注液流转的电池2已分容电池储存3天全检电压3.2V单充电全检电压、内阻入库（可即时出货）3.2V单充电全检电压、内阻入库观察1个月（按相应程序出货）储存期内完成外观处理（除胶纸、清洗、抛光）点胶全测外观2021/5/934相 应 图 片（1）预充铝壳预充压钢珠已压好钢珠2021/5/935相 应 图 片（2）分容设置开关钢壳分容铝壳分容电池清洗2021/5/936相 应 图 片（3）抛光全检外观点胶全测电压2021/5/937相 应 图 片（4）待单充电电池上夹单充电入库全测电压2021/5/938包装工艺流程图1测内阻、电压喷码 套收缩开始喷码检查贴不干胶垫套 套不干胶垫PVC套2021/5/939包装工艺流程图2封纸箱底部装盒 检查封箱 套收缩纸箱外观检查成品出货2021/5/940相 应 图 片（1）用喷码仪喷码喷码的电池贴不干胶垫测内阻2021/5/941相 应 图 片（2）装盒已封箱的电池套PVC套2021/5/942 只有严格按照工艺要求操作，才能保证产品质量，才能提高效率！2021/5/943Thank you!2021/5/944
