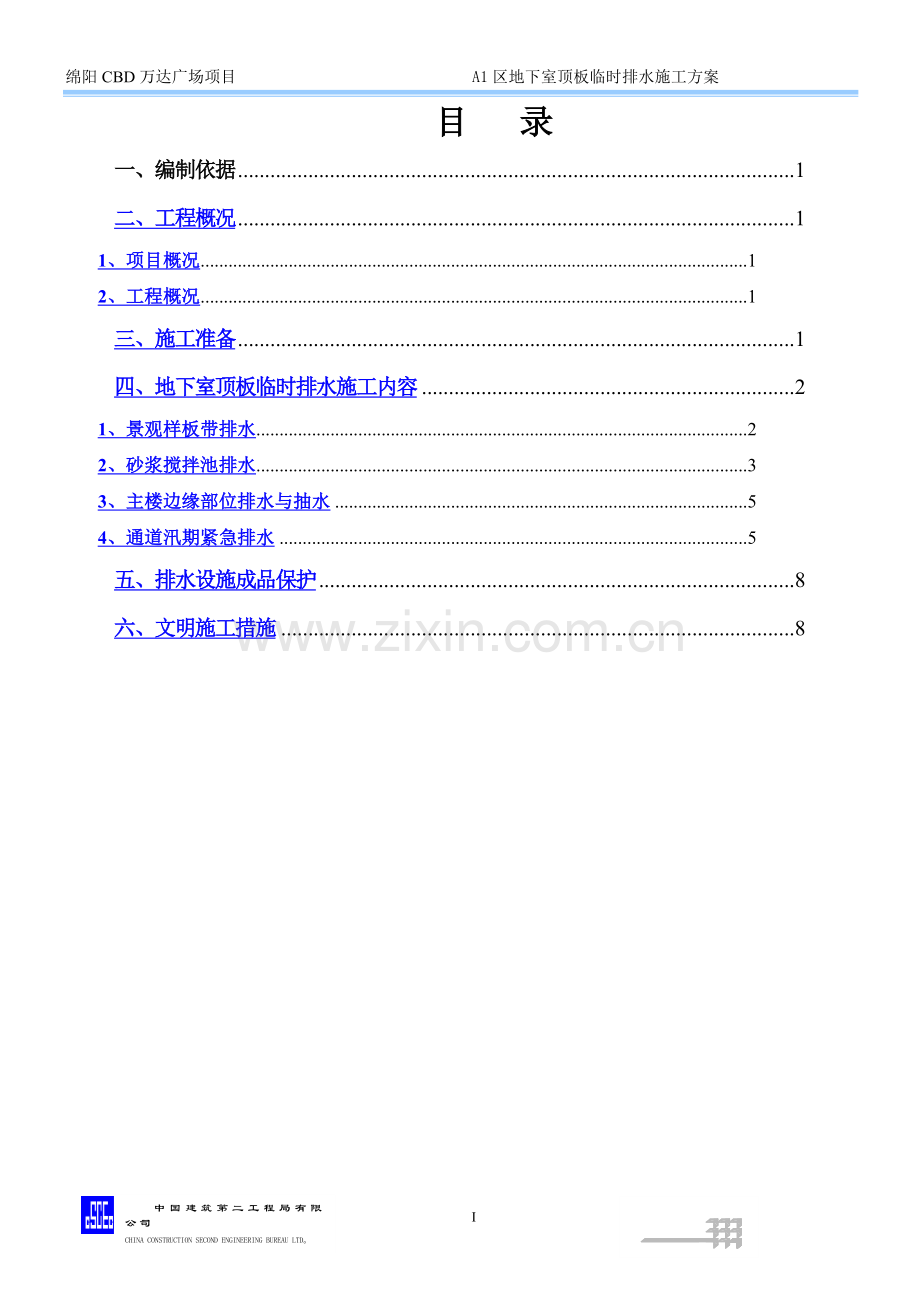

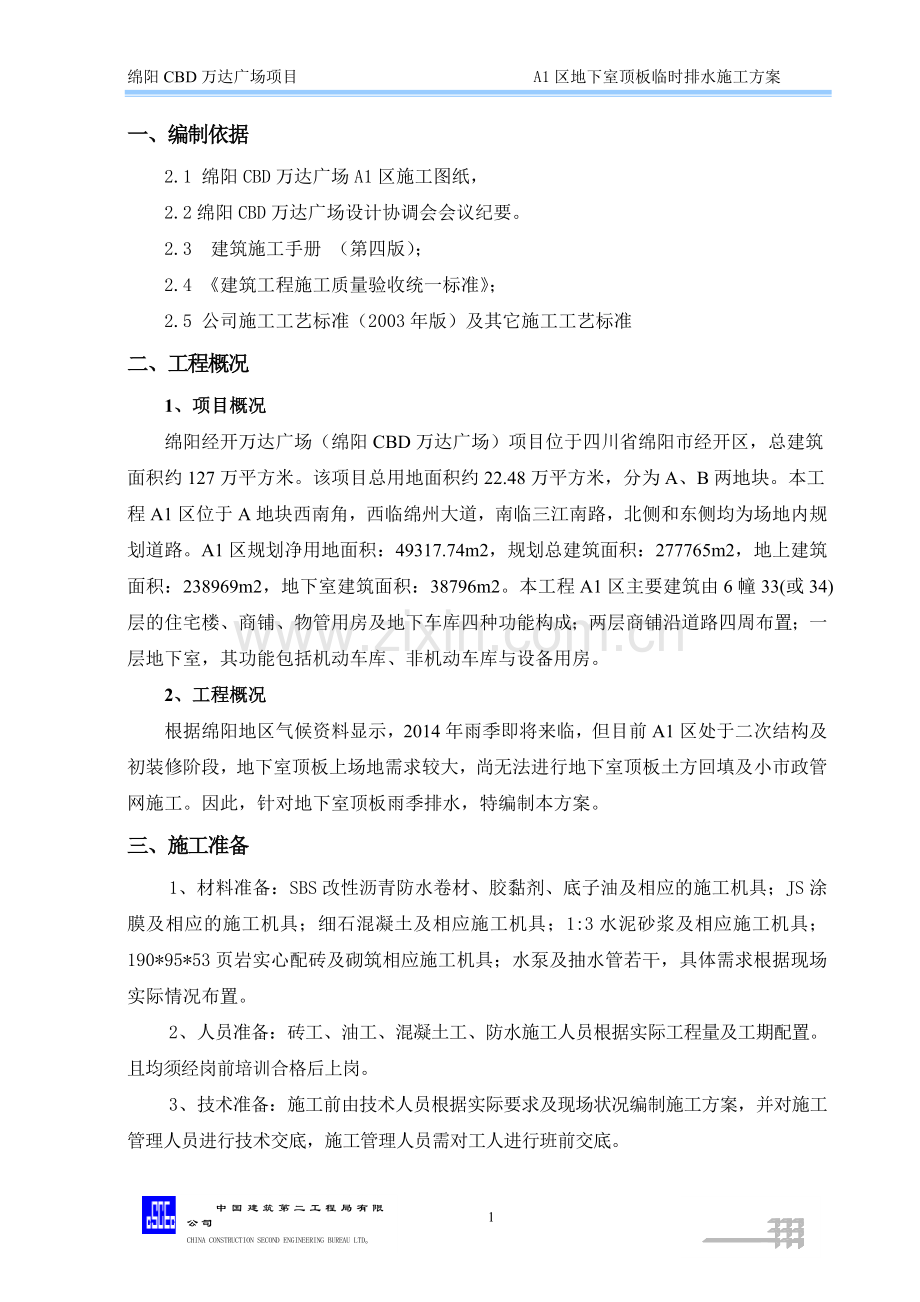

绵阳CBD万达广场项目 A1区地下室顶板临时排水施工方案目 录一、编制依据1二、工程概况11、项目概况12、工程概况1三、施工准备1四、地下室顶板临时排水施工内容21、景观样板带排水22、砂浆搅拌池排水33、主楼边缘部位排水与抽水54、通道汛期紧急排水5五、排水设施成品保护8六、文明施工措施8中国建筑第二工程局有限公司CHINA CONSTRUCTION SECOND ENGINEERING BUREAU LTD。2一、编制依据2.1 绵阳CBD万达广场A1区施工图纸，2.2绵阳CBD万达广场设计协调会会议纪要。2.3 建筑施工手册 （第四版）；2.4 建筑工程施工质量验收统一标准；2.5 公司施工工艺标准（2003年版）及其它施工工艺标准二、工程概况1、项目概况绵阳经开万达广场（绵阳CBD万达广场）项目位于四川省绵阳市经开区，总建筑面积约127万平方米。该项目总用地面积约22.48万平方米，分为A、B两地块。本工程A1区位于A地块西南角，西临绵州大道，南临三江南路，北侧和东侧均为场地内规划道路。A1区规划净用地面积：49317.74m2，规划总建筑面积：277765m2，地上建筑面积：238969m2，地下室建筑面积：38796m2。本工程A1区主要建筑由6幢33(或34)层的住宅楼、商铺、物管用房及地下车库四种功能构成；两层商铺沿道路四周布置；一层地下室，其功能包括机动车库、非机动车库与设备用房。2、工程概况根据绵阳地区气候资料显示，2014年雨季即将来临，但目前A1区处于二次结构及初装修阶段，地下室顶板上场地需求较大，尚无法进行地下室顶板土方回填及小市政管网施工。因此，针对地下室顶板雨季排水，特编制本方案。三、施工准备1、材料准备：SBS改性沥青防水卷材、胶黏剂、底子油及相应的施工机具；JS涂膜及相应的施工机具；细石混凝土及相应施工机具；1:3水泥砂浆及相应施工机具；190*95*53页岩实心配砖及砌筑相应施工机具；水泵及抽水管若干，具体需求根据现场实际情况布置。2、人员准备：砖工、油工、混凝土工、防水施工人员根据实际工程量及工期配置。且均须经岗前培训合格后上岗。3、技术准备：施工前由技术人员根据实际要求及现场状况编制施工方案，并对施工管理人员进行技术交底，施工管理人员需对工人进行班前交底。 四、地下室顶板临时排水施工内容地下室顶板临时排水包括景观样板带预防性排水、砂浆搅拌棚砂石含水的常规排水、主楼旁塔吊部位排水与抽水、中庭通道汛期的紧急排水通道。以上排水措施基本部署为：地下室顶板水流通过排水措施进入地下室集水坑或临时集水池，再用水泵抽至三江南路市政管网。1、景观样板带排水1#、2#楼间景观样板带已完成园林及铺装，但未完成小市政管网铺设，仅有小型蓄水池。因此考虑到汛期暴雨情况，防止景观带覆土流失或围墙垮塌，采用以下预防性措施：园林上部外围砌筑120高砖墙封闭：在景观带外围选择合适的3-5个低水位点，设置小型滤水池，滤水池接40排水管，端头下弯。地上距地500高，设置泄水孔，规格及尺寸：403000。外围挡土墙最下端，砖砌时形成排水洞口，每隔3000设置一个。所有景观带形成水量通过外围200*220排水沟汇集至顶板排水洞口，排水沟底找坡0.20.5%，顶板排水洞口为后开洞口，开洞数量12个。顶板排水洞口详附图注意要点：严禁运输车辆破坏景观带砖砌排水沟，若局部排水沟部位车道过窄，材料运输车辆绕行。2、砂浆搅拌池排水A1区6栋住宅楼，工12个砂浆搅拌池，因现场抹灰用砂为河沙，含水量较大，加之砂浆拌合过程中部分水溢出，造成砂浆搅拌站周围大量积水。针对搅拌站周围积水，综合采用以下措施处理：搅拌站区域，根据其使用功能进行外围封闭，封闭方法如上图所示：利用现有砖砌沙池及垃圾池，同时在外侧浇筑细石混凝土挡水坎，在需要过车部位顶板剔槽形成微型排水沟，少量水由排水沟最后汇入顶板排水洞口。砖砌体内侧抹灰，根部抹R角，C20细石混凝土挡水坎及剔槽微型排水沟如下图所示：顶板排水洞口参见附图1。从顶板排水洞口引至地下室的水流通过临时排水管进入集水坑或临时集水池：临时排水管由机电部协调相关单位施工，若排水洞口距离地下集水坑较近，则直接利用现有集水坑储水，若排水洞口距离地下集水坑较远或正好位于地下室设备用房内，可设置临时集水池。临时集水池平面尺寸2000*2000，高1000，,200厚实心砖砌筑，内外15厚1:2.5防水砂浆。如下图所示：注意要点 1、可最大限度利用地下室顶板上机电预留洞口，尽量减少开洞对地下室顶板造成防水破坏。2、集水池若在设备用房内，该房间地坪整体甩项；若位于车库内，地坪按4.2m*4.2m分隔缝整块预留后浇。3、主楼边缘部位排水与抽水根据设计图纸要求，A1区地下室顶板中庭部位为结构找坡，坡向东西两侧，主楼边缘部位为建筑找坡，区域标高基本相同。因此，地下室顶板积水整体流向塔楼两侧。同时，塔楼根部塔吊洞口无法封堵，为减少地下室顶板开洞造成损坏，可在塔吊预留洞口范围内设置排水措施，如下图所示：塔吊范围内设置小型集水坑，定时检查并将积水抽至集水坑或临时集水池。4、通道汛期紧急排水绵阳地区5月8月为汛期，汛期单日降水量较大，若遇罕见暴雨，地下室顶板局部水流较大，单纯依靠排水洞口和塔吊周边难以完成排水要求，需要利用1#、2#机动车坡道及1#非机动车坡道紧急排水：根据设计图纸及工程进度，1#、2#机动车坡道及1#非机动车坡道（下文统称坡道），现阶段可利用坡道底部排水沟，排水沟出水口与镀锌铁制排水管相连，然后引入集水坑，排水管径De200降水流引入车道旁集水坑后，再由机电部门布置抽水设备，将集水坑中水抽至三江南路市政管网。为防止污水顺车道留下时夹渣堵塞坡道排水沟，在坡道上口用废弃安全网（砖石压住）做一道滤水网。因材料运输需要，现阶段坡道地坪及坡道涂料墙面尚未施工，为防止坡道砌体及墙面抹灰在地被雨水冲刷破坏，现阶段坡道抹灰施工过程中，墙跟部位须做防水处理，具体详下图所示：墙根部位所墙面抹灰阶段做R角度，然后100高，80宽范围内做1.5厚JS防水涂膜。特别注意：车道底部排水沟要随时保持清洁，防止建渣堵塞水道。5、地下室抽水保障措施1）为达到施工期间地下室无积水，要经常检查抽水设备是否正常运转，如运转不正常应及时更换，保证降水井不停的抽水，以确保地下水位在基础垫层底标高-0.5m以下。2）严格执行24小时值班的制度，确保水泵的正常运转。3）抽水设备必须有专人维修，并有库存，确保水泵不能正常工作时可以及时更换。4）配备足够的劳动力及足够的抽水设备，确保降排水工作的顺利进行。本工程计划配备电工1名，机械操作工2人，24小时负责基坑排水工作，保证地下室无积水；计划WQ400-10-22污水污物潜水电泵12+6+2=20台，24小时不间断地进行降排水工作。以确保工地施工的顺利进行。五、安全施工保障措施一、施工前工地安全员要向全体人员进行安全交底。二、进入施工现场人员要戴好安全帽。三、夜晚施工时，要有足够的照明。四、设专人巡视基坑周边及支护，发现隐患及时排除。五、水泵安装接电及照明必须由专职电工进行，非电工严禁乱接电源。六、施工用电线必须架空或电缆埋地，不能平地而放，防止漏电伤人，架空或埋地应用三相五线制，配电实行一机一闸一漏一插，设备和照明分开安装。七、转移水泵时必须先关掉电源，严禁带电移位，提拉水泵时必须用麻绳提拉，严禁拉拽电源线。八、雨天及水下接触机械或电源开关时必须穿绝缘水鞋及穿戴胶手套，防止触电。九、电源线接头要经常检查，发现破损要及时更换。十、配电开关要防雨，插座、开关破损后要及时更换。十一、电源线路要架空，严禁放在泥里，水中，严禁将电源线直接缠绕在钢筋或架杆上。十二、施工用电的设备、电缆线、导线、漏电保护器等应有产品质量合格证；漏电保护器要经常检查，动作灵敏，发现问题立即调换，闸刀熔丝要匹配。六、文明施工措施1、不得在已做好的地面上拌合砂浆及其它污染地面的杂物。2、地面灰抹完后，需浇水对地面进行养护，特别是在秋夏季节，天气干燥、气温高，更应加强抹灰面的养护工作。3、施工作业产生的灰尘，除作业人员配备必要的劳保用品外，还应随时洒水，将灰尘公害减小至最小程度。4、建筑垃圾应集中放入项目部在现场指定的废料堆，定点清理。5、水泥砂浆时，施工人员应带上口罩，防止水泥粉末从口鼻吸入。6、溅在墙上的砂浆和立管门框等部位上的砂浆要即时清理干净，须做到工完场清。附图：
