大 族 激 光
二 维 平 台 定 制

方

案

设

计

书

设计单位：大族激光科技股份有限公司
光纤产品线
2013年08月02日

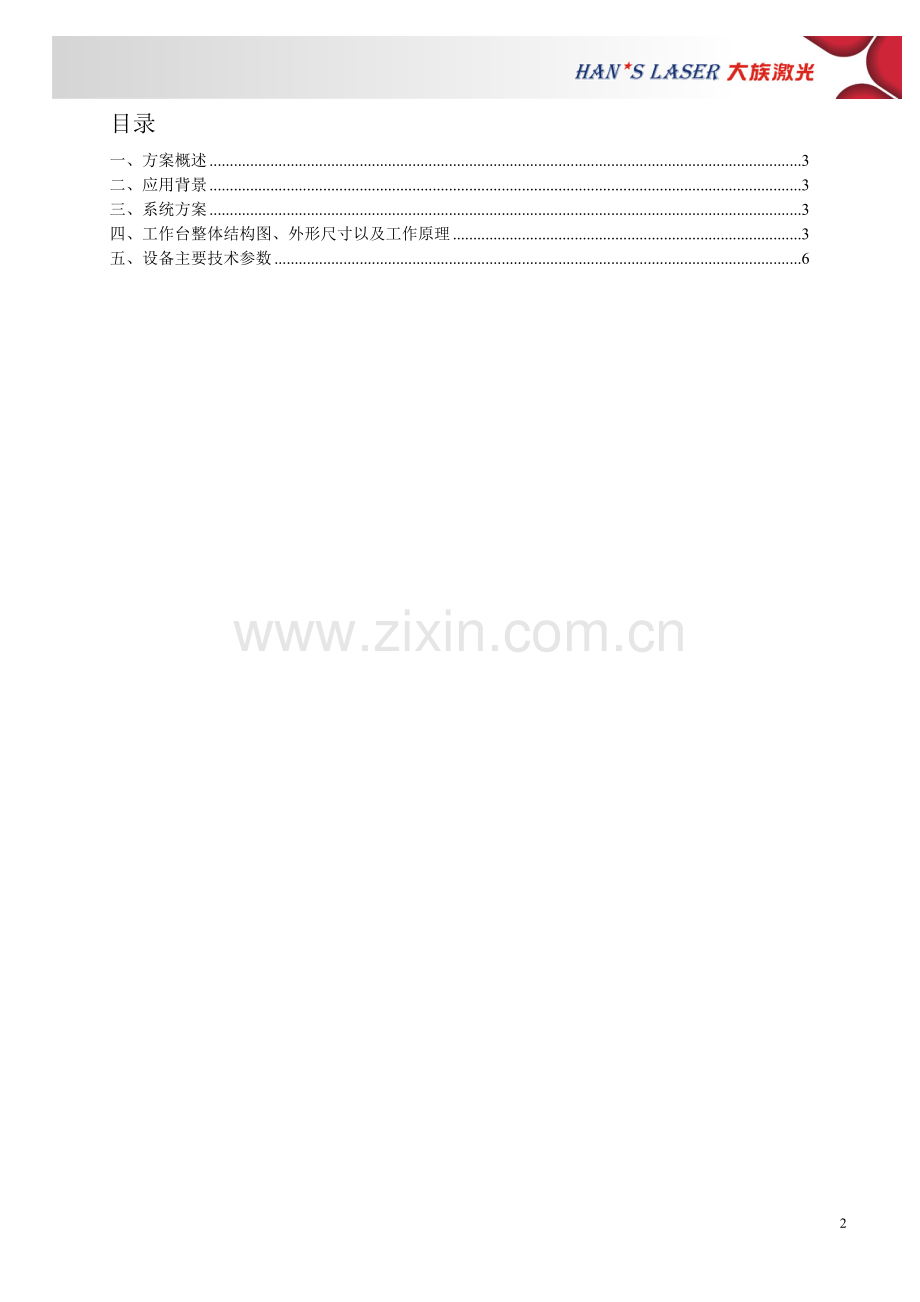

目录
一、方案概述 3
二、应用背景 3
三、系统方案 3
四、工作台整体结构图、外形尺寸以及工作原理 3
五、设备主要技术参数 6

一、方案概述
此方案是针对客户要求在产品零件表面通过激光打标而设计的打标设备。该设备采用一体机设计，电动升降主梁以及直线二维平台、CCD等组成。
Z轴手动升降体行程：300mm；直线二维平台行程：300*300mm； CCD：30万像素；
二、应用背景
1. 客户产品：待定；
2. 产品外形尺寸（长×宽）：待定；
三、系统方案
1. 激光打标机： HAN’S LASER YLP-M 20W光纤激光打标机。
2. 分体机设计；
四、工作台整体结构图、外形尺寸以及工作原理
1、工作台整体结构图如下：
电子手轮
控制按钮
电柜箱
鼠标键盘抽屉
监测CCD
光纤打标主梁

直线二维平台
电动升降体
液晶显示器

2、外形尺寸图：（详见视图，正式设计时可能会略有改变）

3、工作原理
1. 启动电源，机器处于待机状态；
2. 人工把产品放到直线二维平台夹具上并固定好；
3. 触动脚踏开关触发直线二维平台将产品移到打标位置并触发打标机进行打标；
4. 打标完成后直线二维平台回原点，人工将产品取下，形成一个产品的打标周期；
5. 重复2、3、4、5；

五、设备主要技术参数
1、主要元器件品牌
序号
名 称
型号规格
数量
原厂商及原产地
1
激光发生器
YLPM
1
进口
2
振镜系统
Scanlab
1
进口
3
激光传输镜片组
1064高透
1
进口
4
软件
Han’s marking software
1
大族
5
聚焦镜头
F=160
1
大族
6
工控机
大族定制
1
国产
7
显示器
19寸液晶
1
国产
8
直线二维平台
300*300
1
大族
9
CCD

1
外购
2. HAN’S LASER 20W光纤激光打标机主要性能指标：
Ø 激光输出功率： ≤20W
Ø 激光波长： 1.06μm
Ø 激光重复频率： 20-80KHz
Ø 雕刻范围： 110×110mm(F160)
Ø 雕刻深度： ≤0.4mm
Ø 雕刻线速： ≤7000mm/s
Ø 最小线宽： 0.012mm
Ø 最小字符： 0.15mm
Ø 重复精度： ±0.003mm
3. 外部参数及接口
电源：工作台要求220V±5%，50Hz/16A
温度：适宜温度15℃～35℃
