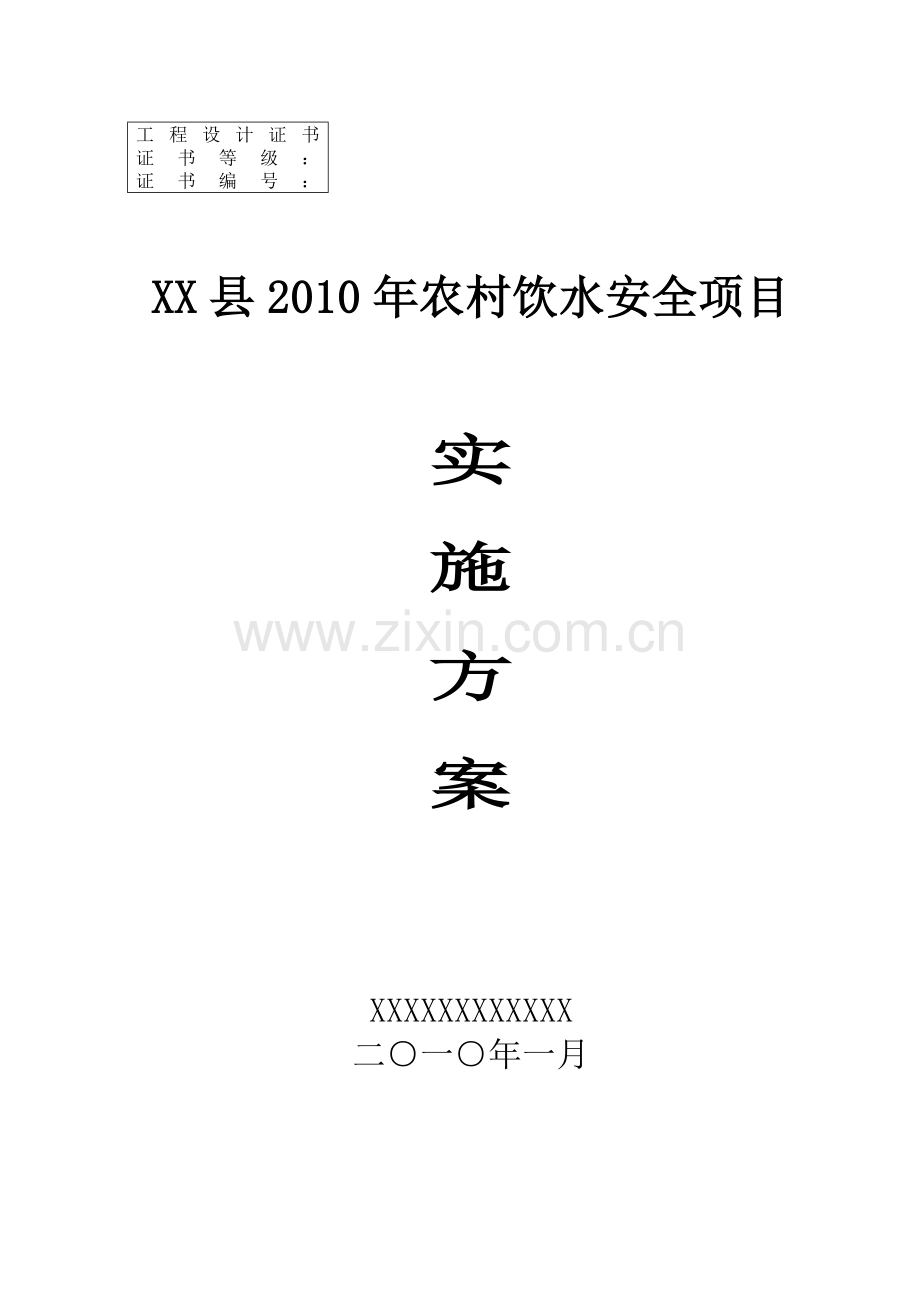

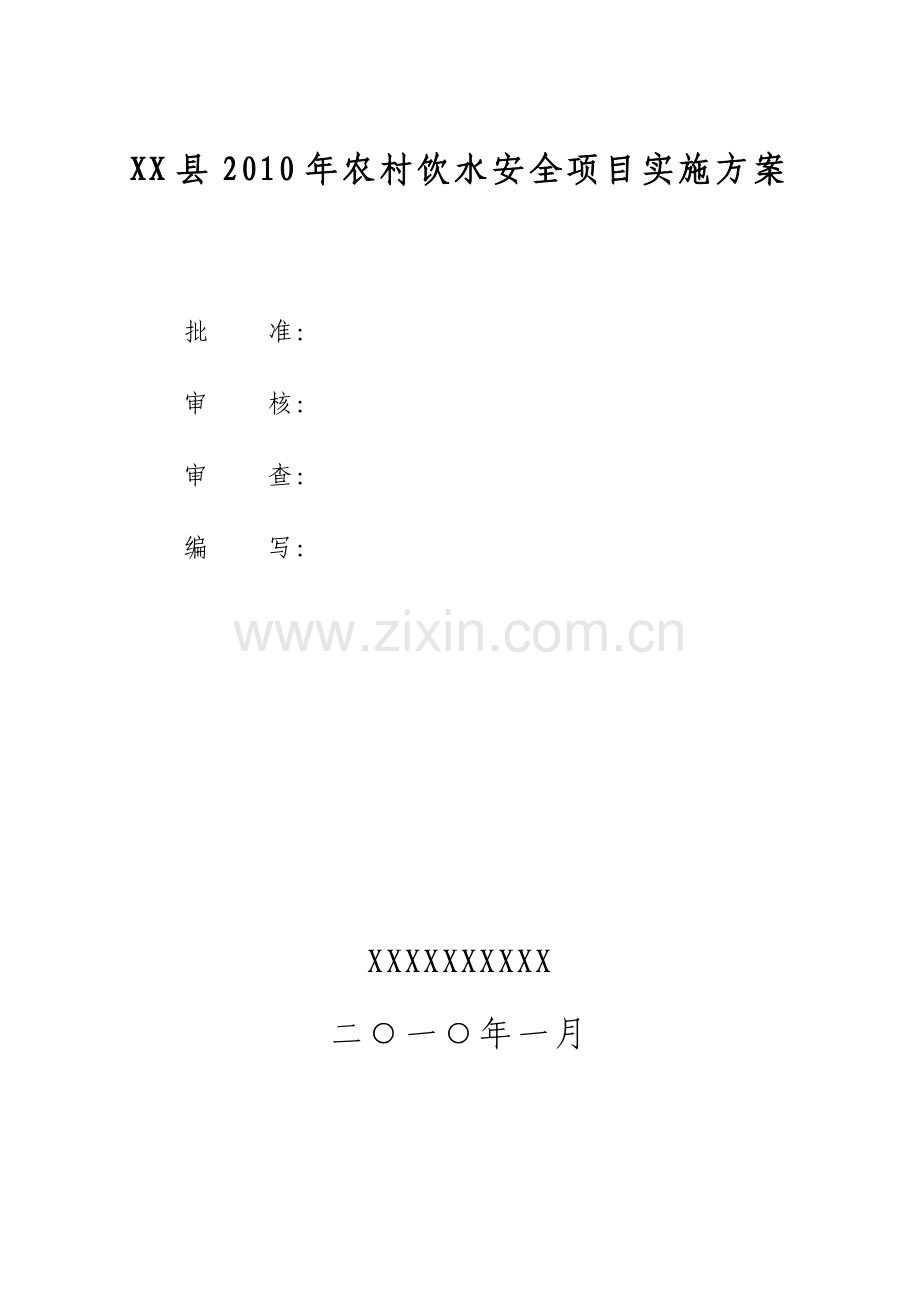

工程设计证书证书等级：证书编号：XX县2010年农村饮水安全项目实施方案XXXXXXXXXXXX二一年一月XX县2010年农村饮水安全项目实施方案批 准：审 核：审 查： 编 写： XXXXXXXXXX二一年一月目 录1、农村安全现状概述11.1 农村饮水安全现状调查成果11.2 农村饮水安全实施情况32 目标任务及编制依据32.1 目标任务42.2 编制依据43 项目区概况53.1 项目区的确定原则53.2 项目区的分布54 项目实施方案54.1 工程布局54.2 工程建设条件及内容64.3 工程设计85 投资预算与资金筹措705.1 典型工程投资预算705.2 资金筹措1556 工程建设管理1556.1 组织管理1556.2 资金管理1566.3 质量、进度管理1567 工程运行管理1567.1 建立健全管理机构1567.2 强化水费计收管理1567.3 加强财务管理7 1577.4 提高服务水平1577.5 加强水源保护157附件：1.实施方案附表2.实施方案附图1、农村安全现状概述1.1 农村饮水安全现状调查成果XX县地处渝西川渝结合部，幅员面积1584.97km2，辖22个乡镇，282个村，总人口90.71万人，其中农业人口82.25万人，占总人口的97%，非农业人口8.46万人，占总人口的9.3%。是渝西的农业大县、市级扶贫工作重点县。县境内地形属丘陵区，地貌以方山状和馒头状丘陵为主，地表起伏平缓，海拨一般在250350m左右。由于自然地理条件差，全县水利基础设施薄弱，农村因水致贫、因水返困的现象十分突出，农村群众生产生活水平十分低下。农村饮水工程是民心工程、德政工程。近年来，随着社会的快速发展，农民生活水平逐步提高，农村饮水条件也逐年在改善。通过全县农村饮水安全现状调查，我县农村饮水工程受益总人口达到52.57万人，占农村总人口的65.41%，其中：集中式供水人口7.88万人，自来水普及率达到9.8%，已基本形成了以自来水厂和打井工程的集中供水方式为主，结合分散供水的方式，采取水源工程蓄水工程供水管网用水户为主的农村饮水格局。但是，随着农村经济发展和农民生活水平的不断提高，以前农村饮水解困工程由于建设规模小、建设标准低，已远远不能满足农村群众生产和生活的需要，资源性缺水、工程性缺水、水质性缺水的问题仍然十分突出。据2005年农村饮水安全现状调查，全县仅有35.26万人达到了饮水安全和基本安全，约占全县农村总人口的43.88%；还有45.1万农村人口饮水安全不达标,其中: 有9.48万人饮水水质不达标，占农村总人口的11.8%；有22.54万人饮水水量不达标，占农村总人口的28%；有2.23万人用水方便程度不达标，占农村总人口的2.8%；有10.85万人水源保证率不达标，占农村总人口的13.5%。1.1.1 饮水水质超标问题根据水质抽样化验结果，我县农村饮水水质超标问题主要有苦咸水、铁锰超标、硫化物超标以及水源污染严重而未经处理等。其中：苦咸水主要分布在龙项区域；铁、锰超标主要分布在桂林、古溪等区域；水源污染严重而未处理的水质不达标和其他水质不达标类型主要分布在卧佛、柏梓、别口等乡镇。经统计，全县饮用水质不达标的人口达26390人，其中苦咸水2658人，铁、锰超标719人，水源污染严重而未经处理的人2648人。1.1.2 水源保证率、生活用水量及用水方便程度方面的问题XX县是一个贫困的山区县，琼、涪两江过境水量丰富，当地水资源总量仅5.04亿m3，但由于地处遂宁组紫红色砂岩区，降雨汇流时间短，土壤渗透性强，蓄水保水能力弱，水资源开发利用难度较大，水利基础设施薄弱，导致旱灾频繁。因此农村普遍还存在饮用水水源保证率低、生活用水量不达标和用水方便程度不达标等方面的问题。1.1.2.1 水源保证率不达标问题我县水源保证率不达标的人口在全县范围内都有分布，不安全人口达4.62万人，占全县农村饮水不安全人口总数的24.1%，占农村总人口的13.5%。水源保证率不达标的人口主要分布在水利工程相对较少的南部和北部地区。由于受自然条件限制，已成水利工程少，且病险工程较多，特别是山坪塘多数未能充分发挥效益。而我县的南部和北部地区遂宁组紫色沙泥岩分布较广，地表溪沟汇流时间短，不稳定，地下水出露点低，水资源的开发和利用难度大。在冬季和夏季的干旱时节，水资源供需矛盾特别突出，水事纠纷时有发生，群众的生产和生活用水得不到保障。1.1.2.2 饮水水量不达标问题我县饮水水量不达标的人口在全县范围内均有分布，不安全人口达22.54万人，占全县农村饮水不安全人口总数的28.1%，占农村总人口的50%。我县于上世纪80年代中期就开始实施农村人畜饮水工程，除2000年以来实施的人饮解困工程建设比较规范以外，其它多数工程设施简易，在规划、设计、技术指标等方面要求起点都较低。工程设计标准偏低，建设质量低，建设规模小，集中供水工程较少，供水能力偏小，工程运行多年后，老化和损坏情况相当严重。目前，35%左右的饮水工程处于带病运行状态，濒临报废；50%以上的工程已自然报废。随着我县农村社会、经济的快速发展，农村现状供水设施的供水能力无法满足日益增长的需水要求，水的供需矛盾十分突出。由于工程供水能力低，许多地区不得不采取分片、定时、定量供水。水的供需矛盾制约了农村经济的持续健康发展。1.1.2.3 用水方便程度不达标问题用水方便程度不达标的人口在全县范围都有分布，但主要分布在我县的偏远山区和居住较为分散的地区，不安全饮水人口共2.24万人，占农村饮水不安全总人口的5%，占农村总人口的2.8%。用水方便程度不达标的人群居住较偏远、分散，水源点少，经济基础薄弱，没有能力自建饮水工程。群众不得不从水平距离800m以外或垂直距离80m外的水源点挑水、拉水，消耗了大量的劳动力，用水极不方便。1.2 农村饮水安全实施情况1.2.1 “十五”农村饮水解困工程实施情况“十五”期间，国家先后下达我县人饮解困项目总投资1025万元，其中：国债625万元；实际完成投资1025万元，其中：国债586万元；共建成人饮工程487处，其中集中供水工程85处，分散式供水工程402处。“十五”期间，全县累计解决了3.06万人的农村人口饮水困难。1.2.2 农村饮水安全工程实施情况。2005年，市发展和改革委员会、XX市水利局下达我县2005年农村饮水安全项目中央预算内专项资金（国债）投资计划252万元，其中：国债资金150万元；计划兴建农村饮水安全工程55处，计划解决6876人的饮水安全问题。目前，该项目已全面竣工投入运行，实际新建工程53处，共解决2850户、6876人的饮用水安全。2006年，市发展和改革委员会、XX市水利局下达我县2006年农村饮水安全项目中央预算内专项资金（国债）投资计划1618万元，其中：国债资金1112万元；计划兴建农村饮水安全工程435处，计划解决43360人的饮水安全问题。目前，该项目已全面竣工投入运行，实际新建工程2980处，共解决12000户、47696人的饮用水安全。2007年，市发展和改革委员会、XX市水利局下达我县2007年农村饮水安全项目中央预算内专项资金（国债）投资计划1063.92万元，其中：国债资金725万元，市级开行政府信贷资金102万元；计划兴建农村饮水安全工程642处，计划解决26400人的饮水安全问题。目前，该项目已全面起动，计划新建工程642处，共解决6127户、26400人的饮用水安全。2008年，市发改委、市水利局下达我县农村饮水安全国债项目投资计划1501.75万元，其中：国债资金988万元，市级配套(信贷资金)138万元；计划新建饮水安全工程2326处，解决36037人饮水安全; 年底市发改委、市水利局又下达我县农村饮水安全第一批新增中央投资项目投资计划2336.36万元，其中：中央投资资金1642.19万元；计划新建饮水安全工程2175处，解决52466人饮水安全。目前，该项目已全面竣工投入运行，实际新建工程4501处，共解决88503人的饮用水安全。2009年，市发改委、市水利局先后下达我县农村饮水安全新增中央投资项目投资计划1667万元，其中：中央投资资金1334万元；计划新建饮水安全工程273处，解决33100人饮水安全。市财政局、市水利局又下达了我县农村饮水安全市财政信贷资金项目投资计划2017万元，其中：市财政信贷资金2017万元；计划新建饮水安全工程38处，解决40100人饮水安全。目前三批项目已全面起动，预计12月底前全面完成。2 目标任务及编制依据2.1 目标任务根据XX县2008-2012年城乡饮水安全规划和市水利局、市发改委(市财政局)相关要求，按照优先解决水质问题、以集中供水工程为主和“整乡镇推进和销号”的原则，结合社会主义新农村建设，XX县2010年农村饮水安全项目计划解决71104人饮水安全问题。2.2 编制依据2.2.1 控制指标根据XX市水利局、XX市发改委、XX市财政局关于切实做好2010年度农村饮水安全项目前期工作的通知（渝水规计200952号）和市水利局专题会议精神，XX县2010年农村饮水安全项目实施方案解决农村饮水不安全人口70137人。2.2.2 技术依据（1）XX市乡镇供水工程技术规范（DB50/T30-2000）（2）农村实施生活饮用水卫生标准准则（3）生活饮用水水质卫生规范（2001）（4）中国农村给水工程给水设计手册（5）生活饮用水卫生标准（GB5749）（6）XX市水利局关于开展农村饮水安全项目建设前期工作的通知2.2.3 相关规划（1）XX市XX县农村饮水安全现状调查评估报告（2）XX县2008-2012年城乡饮水安全规划3 项目区概况3.1 项目区的确定原则根据XX市农村饮水安全工程年度实施方案编制提纲要求，结合我县实际，XX县第二期农村饮水安全项目区根据以下原则确定：一是按照轻重缓急的原则，结合新农村建设要求，首先解决示范村的饮水安全问题和重点解决饮水安全问题最为突出地区的原则。二是坚持综合考虑行政区划、饮水安全问题、类型及分布、经济条件、水资源条件、地形条件等因素进行安排的原则。三是坚持“整乡镇推进和销号”和“以集中供水工程为主”的原则。四是坚持因地制宜、科学规划、合理布局的原则。3.2 项目区的分布根据全县农村饮水安全现状调查统计，XX县2010年农村饮水安全项目计划安排的范围包括崇龛镇老店村，双江镇林湾村，田家乡罗汉村等共11个乡镇，涉及45个村、15699户，农村总人口129217人，其中饮水不安全人口70137人。2009年，项目区人均国民生产总值8654元，农民人均纯收入2959元。区内地貌以丘陵为主，平均海拔250-350m左右。区域内气候属亚热带湿润季风气候区，气候温和，四季分明，夏季降水集中，冬春少雨，多夏伏干旱，多年平均气温为17.9，多年平均降雨量为984.7mm，年内分布不均。4 项目实施方案纳入本次项目实施方案范围的11个乡镇、45个村有饮水不安全人口70137人，实施方案设计的工程类型有自来水厂工程、小集中工程和管网延伸工程，其中新建自来水厂工程17处，计划解决44747人；小集中工程67处，计划解决10149人；自来水厂改造及管网延伸工程4处，计划解决15241人。4.1 工程布局4.1.1项目分区根据我县水资源条件、地形条件等因素，结合我县村级行政区划及饮水不安全人口分布等进行饮水安全规划分区，总的来说，本次饮水安全规划按饮水不安全类型分，为苦咸水区、水污染严重超标区和饮水方式不达标区。4.1.2分区规划本次规划解决2个分区的饮水安全问题，其中：解决饮水未经处理、细菌学重度超标、污染严重、其它饮水水质超标问题人口11463人，涉及古溪镇官家村，双江镇菜湾村、管店村，卧佛镇河口村；解决水量和水源保证率不达标人口58674人，涉及崇龛镇长寿村、大屋村等40个村。集中解决饮水方式不达标人口70137人。工程规划兴建集中供水工程92处，其中：自来水厂工程17处，小集中工程67处，管网延伸工程8处。4.2 工程建设条件及内容4.2.1工程建设条件4.2.1.1水资源状况及水源条件XX县地处涪江下游，琼、涪两江穿境而过，另有大小河流73条，过境水资源丰富，但当地水资源较贫乏，全县多年平均水资源总量为5.04亿m3，且在时空分布上极不平衡，开发利用程度低。地表水资源：全县多年平均降水量为907.4mm，多年平均陆面蒸发量660.2mm，多年平均径流深335mm，地表水资源总量5.04亿m3。地下水资源：我县地下水资源储量较少，境内出露的地层以中生界侏罗系上统遂宁组紫红色砂泥岩为主，其次为上沙溪庙组的沙泥岩和涪、琼两江沿岸第四系新、老冲积层，蓬莱镇组地层在县境西南的山顶仅有少量出露，县内遂宁组泥岩及粉沙岩，风化裂隙发育，有一定的储水条件，据钻孔分析，地下水矿化度高，氯严重超标，分别为基岩裂隙水和孔隙水。经计算，全县地下水资源量为0.64亿m3。过境水资源：我县主要有涪江、琼江两条外源河流。对于涪江、琼江的过境水量按两流域地表径流计算方法计算，涪江入境以上集雨面积29488km2，多年平均过境水145.9亿m3；琼江入境以上集雨面积3335km2，多年平均过境水9.02亿m3。经现状年实际调查统计，全县过境水利用量为0.75亿m3。水质情况：我县社会经济条件相对比较落后，相对水环境质量较好。根据县疾控中心提供的现有水质资料显示，全县水利工程现状水质类别均为类，地下水现状水质类别均为类，水质符合农村生活供水需求，河流水质中除复兴河、琼江水质污染严重部分河段季节性为外，其余均为类。因此，我县的水资源现状和条件基本能满足农村饮水供给需要。4.2.1.2 工程地形、地质条件及交通运输条件项目区地形属丘陵区，地貌以方山状和馒头状丘陵为主，地表起伏平缓，海拨一般在250350m左右。区域地质构造环境稳定，岩层产状平缓无大的构造断裂存在。地震基本烈度为度，对工程实施较为有利。区内村社公路修建完善，交通运输条件较好，工程建设取材较为方便，除水泥、钢筋外，其他工程建设材料均可就地取材。4.2.2 工程建设内容本次项目计划解决70137人的饮水不安全问题，占全县饮水不安全人口总数的16%。工程规划建设中，对水质超标（苦咸水、铁锰超标、水质严重不达标）的人口，采用另找好水源和相应的水处理措施进行消毒、净化处理，确保饮用上安全卫生的自来水；对饮水方式不达标的人口，采取新打井或扩井解决。4.2.2.1 小集中机井工程适用于居住分散、无水源或离水源较远而又分散的地区。根据当地的水文地质条件，选择恰当的位置，在缺水农户住家附近或农户集中居住的院坝附近，布置机井或改井，机井深度一般宜控制在25-35米左右。由于目前钻井工程技术成熟，专业施工队伍技术力量雄厚，具体工程设计变化不大，均采取机井、扬水泵站、高位水池和供水管网的流程设计。工程建成后运行可靠，管理简单方便。4.2.2.2 自来水厂新建工程此类工程适用于居住相对集中，临近江河、水库等地表水源，饮水规模较大的缺水地区。工程主要新建取水泵站、水处理设施、二级加压泵站高位清水池和供水管网。此类工程规模较大，技术要求高，管理较为复杂，水价成本相对较高，工程建成后运行可靠。4.2.2.3 自来水厂改造及管网延伸工程此类工程适用于居住场镇和集中供水站附近的缺水地区。工程主要是将场镇原有自来水厂改造并新建供水管网。此类工程规模较大，技术要求高，管理较为复杂，水价成本相对较高，工程建成后运行可靠。4.2.3 建设规模我县本次农村饮水安全工程按照集中与分散结合、庭院经济发展与脱贫致富结合的原则，选择小集中机井、自来水厂和管网延伸三种类型的工程措施。本次规划67处饮水安全工程，其中：小集中机井工程67处，解决饮水安全人口10149人；自来水厂工程17处，解决饮水安全人口 44747人；管网延伸工程4处，解决饮水安全人口15241人。共计70137人。4.3 工程设计4.3.1 集中供水工程单项工程设计4.3.1.1 自来水厂工程：崇龛镇桥沟村饮水工程主要建设内容：新建一级取水泵站、水处理场、二级加压泵站、高位水池和供水管网。工程概算投资145.89万元，其中申请中央预算内专项资金103.65万元，市级财政配套25.85万元，受益群众自筹10.29万元。工程计划解决10个社、614户、2572人的饮水安全问题。（1）用水量计算根据XX市乡镇供水工程技术规范（DB50/T302000）的规定，结合当地生活习俗以及用水习惯等实际情况，最高日生活用水量以60L/人.d,大牲畜25L/头.d,设计时变化系数取K时=2.0，设计日变化系数取K日=1.4，设计年限采用20年，其它不可预见用水(含水厂自用水量及管网漏失水量等)按20%左右考虑,人口自然增长率按12计，则设计最高日用水量Q总计算如下:生活用水量：Q人=2572（112）2060L/人d=195.9m3/d牲畜用水量：Q畜=184头25L/头d=4.6 m3/dQ总=(Q人+Q畜)(1+20%)=240.6m3/d 按设计最高日用水量Q总为:Q总K日=234.051.4=336.84m3/d最高日平均时用水量为：336.84/24=14.03m3/h最高日最高时用水量为：13.652=28.07m3/h供水主管最大供水流量为: 28.07m3/h供水规模：供水主管最大供水流量为28.07m3/h。（2）水量分析及评价该工程取水水源选定在龙桥沟水库。龙桥沟水库集雨面积4.52km2，总库容197.8万m3，有效库容167万m3。水库水质污染较低，据测定，多数指标均为类水体指标，部分指标属于类水体。完全符合生活饮用水水源水质要求。集中供水采用如下水处理工艺：混凝剂 氯气龙桥沟水库一级取水泵站反应沉淀池净化器清水池二级泵房高位水池供水管网其出厂水和末稍水完全可以达到国家生活饮用水卫生标准，供水水质安全、卫生、可靠。所以该项目水源水量、供水水质完全能够满足崇龛镇桥沟村、大屋村2572人及184头牲畜的用水需要。（3）工程设计及主要建设内容1）一级取水泵站设计流量根据前面计算，设计流量为28.07m3/h。特征水位与扬程正常水位278.5m最低水位277m出水水位286.3m 净扬程：H净大9.8mH净正7.8m压力水管由经济流速（V吸1.01.2m/s，V扬1.52.0m/s）计算。吸水管：80无缝钢管，L=14m。扬水管：90PE塑料管，L=193m。机泵选型经计算，由管路特征曲线与所选泵型性能曲线分析，选IS100-65J-250B型清水泵，配带电动机型号Y112M-2,装机2.2kw。设计取水流量28.073/h。泵房在泵房内布置，地面高程282.3m，机墩现浇C20砼，尺寸2.00.8m，机墩顶面高于地面0.1m。2）二级取水泵站设计流量二级泵站设计出水流量为28.07m3/h 。特征水位与扬程正常水位325.3m最低水位322.8m出水水位355m 净扬程：H净大32.2mH净正29.7m压力水管由经济流速（V吸1.01.2m/s，V扬1.52.0m/s）计算。吸水管：100无缝钢管，L=11m。扬水管：100PE塑料管，L=716m；机泵选型经计算，由管路特征曲线与所选泵型性能曲线分析，选IS80-50-200B型水泵，配带电动机型号为:Y160M1-2,装机11kw。设计取水流量28.07m3/h。泵房在泵房内布置，地面高程284.5m，机墩现浇C20砼，尺寸1.62.60.9m，机墩顶面高于地面0.1m。3)加药加氯房加药加氯房：砖砼结构，7.26 m，层高4.4m，建筑面积43.2m2。缓释消毒：HXS-404）絮凝（反应）沉淀池絮凝（反应）沉淀池二池合建。反应池为穿孔旋流式，分为六室，室内空尺寸0.70.7m；沉淀池为管沉淀池，池长2.5m，池宽1.4m；两池之间设过渡池，宽0.8m。池壁厚0.2m，池底厚0.35m，均采用C20钢筋砼现浇,基础采用C10砼换基。池基承载力须大于180kPa。5）清水池钢筋砼结构，池长6m，池宽4.5m，池深3.5m，取清水池有效容积100m3。6）供水管网供水管网为树枝状，从水处理场清水池将水引至用户，经水力计算，供水主管道采用110PE管（工作压力1.0MPa），管长679m；供水支管道均为63 PE管(工作压力1.25MPa)，共长1083m。入户管长5030m，均为32 PE管（工作压力1.6MPa）。在供水主、支管分叉处设置水表和检修控制阀，供水管道沿途设置三通（排沙、排气阀、分水支管），在管道最低处必须设排沙三通、凸出处必须设排气阀。供水主管每隔80m高差段必须设减压井或减压阀。管道必须埋入地面以下不少于0.7m，管道尽量取直线。在穿越溪沟时，必须采用外套铸铁管，内套塑料管的安装方式。7）管理房砖砼结构，10.85.4m，层高4.4m，建筑面积58.3m2。8）电气设计 该工程的高压线路在崇龛镇桥沟村10千伏线路下线搭火，变压器为节能型变压器，型号为S9-30/10，在水处理场布置变压器布置，到一级站380V线路长250m。水处理场内各建筑物的低压线路全部预埋。一级站电动机启动为直接启动，二级站电动机星-三角降压启动，一配电均采用配电箱控制。二级站配电均采用配电屏控制。泵房、加药房、管理房顶设带形防雷，水处理场埋设避雷带。管理房顶安装避雷带。 （4）主要工程量经预算，本工程需总投资145.89万元；需完成土石方开挖3689m3，土石方回填2451m3，浆砌方11m3，砼102m3；需安装输水管道（PE塑料管）长6.792km；需投工1.6万个。4.3.1.2 自来水厂工程：崇龛镇汪坝村饮水工程主要建设内容：新建一级取水泵站、水处理场、二级加压泵站、高位水池和供水管网。工程概算投资126.64万元，其中申请中央预算内专项资金93.9万元，市级财政配套23.42万元，受益群众自筹9.32万元。工程计划解决19个社、468户、2330人、268头牲畜的饮水安全问题。（1）用水量计算根据XX市乡镇供水工程技术规范（DB50/T302000）的规定，结合当地生活习俗以及用水习惯等实际情况，最高日生活用水量以60L/人.d,大牲畜25L/头.d,设计时变化系数取K时=2.0，设计日变化系数取K日=1.4，设计年限采用20年，其它不可预见用水(含水厂自用水量及管网漏失水量等)按20%左右考虑,人口自然增长率按12计，则设计最高日用水量Q总计算如下:生活用水量：Q人=2330（112）2060L/人d=177.47m3/d牲畜用水量：Q畜=268头25L/头d=6.7 m3/dQ总=(Q人+Q畜)(1+20%)=221m3/d 按设计最高日用水量Q总为:Q总K日182.941.4=309.4m3/d最高日平均时用水量为：256.12/24=12.89 m3/h最高日最高时用水量为：10.672=25.78 m3/h供水主管最大供水流量为:25.78 m3/h最大供水规模：供水主管最大供水流量为25.78 m3/h。（3）水量分析及评价崇龛镇汪坝村在琼江河取水,水质污染较低，经水质化验,属于类水体,完全符合生活饮用水水源水质要求。项目取水水源选定在XX县崇龛镇汪坝村琼江河畔。集中供水采用如下工艺：混凝剂 氯气琼江河一级取水泵站反应沉淀池净化器清水池二级泵房高位水池供水管网其出厂水和末稍水完全可以达到国家生活饮用水卫生标准，供水水质安全、卫生、可靠。所以该项目水源水量、供水水质完全能够满足崇龛镇汪坝村、大屋村2330人及268头牲畜的用水需要。（4）工程设计及主要建设内容1）一级取水泵站设计流量根据前面计算，设计流量为25.78m3/h。特征水位与扬程正常水位309.5m最低水位308m出水水位318.8m 净扬程：H净大10.8mH净正9.3m压力水管由经济流速（V吸1.01.2m/s，V扬1.52.0m/s）计算。吸水管：80无缝钢管，L=12m。扬水管：90 PE塑料管，L=165m。机泵选型经计算，由管路特征曲线与所选泵型性能曲线分析，选IS80-50J-200型清水泵，配带电动机型号为：Y100L1-4，装机2.2kw。设计取水流量25.78m3/h。泵房在泵房内布置，地面高程316.5m，机墩现浇C20砼，尺寸2.00.8m，机墩顶面高于地面0.1m。2)二级取水泵站设计流量机站采用两班制运行，设计流量为25.78m3/h 。特征水位与扬程正常取水位317.8m最低取水位315.3m出水水位346.1m 净扬程：H净大30.8mH净正28.3m压力水管由经济流速（V吸1.01.2m/s，V扬1.52.0m/s）计算。吸水管：100无缝钢管，L=15m。扬水管：110 PE塑料管，L=464m；机泵选型经计算，由管路特征曲线与所选泵型性能曲线分析，选IS80-65-160型水泵，配带电动机型号为：Y132S2-2，装机7.5kw。设计取水流量25.78m3/h。泵房在泵房内布置，地面高程324.8m，机墩现浇C20砼，尺寸1.62.60.9m，机墩顶面高于地面0.1m。3)加药加氯房加药加氯房：砖砼结构，7.26 m，层高4.4m，建筑面积43.2m2。缓释消毒：HXS-404）絮凝（反应）沉淀池絮凝（反应）沉淀池二池合建。反应池为穿孔旋流式，分为六室，室内空尺寸0.70.7m；沉淀池为管沉淀池，池长2.5m，池宽1.4m；两池之间设过渡池，宽0.8m。池壁厚0.2m，池底厚0.35m，均采用C20钢筋砼现浇,基础采用C10砼换基。池基承载力须大于180kPa。5）清水池钢筋砼结构，池长6m，池宽4.5m，池深3.5m，取清水池有效容积100m3。6)供水管网供水管网为树枝状，从水处理场清水池将水引至用户，经水力计算，供水主管道采用110PE管（工作压力1.0MPa），管长587.1m；供水支管道均为63 PE管(工作压力1.25MPa)，管长759.1m。入户管长3951.8m，均为32PE管（工作压力1.6MPa）。在供水主、支管分叉处设置水表和检修控制阀，供水管道沿途设置三通（排沙、排气阀、分水支管），在管道最低处必须设排沙三通、凸出处必须设排气阀。供水主管每隔80m高差段必须设减压井或减压阀。管道必须埋入地面以下不少于0.7m，管道尽量取直线。在穿越溪沟时，必须采用外套铸铁管，内套塑料管的安装方式。7）管理房砖砼结构，10.85.4m，层高4.4m，建筑面积58.3m2。8)电气设计 该工程的高压线路在崇龛镇汪坝村10千伏线路下线搭火，变压器为节能型变压器，型号为S9-30/10，在水处理场布置变压器，到一级站380V线路长180m。水处理场内各建筑物的低压线路全部预埋。一级站电动机启动为直接启动，二级站电动机星-三角降压启动，一配电均采用配电箱控制。二级站配电均采用配电屏控制。泵房、加药房、管理房顶设带形防雷，水处理场埋设避雷带。管理房顶安装避雷带。 (5)主要工程量经预算，本工程需总投资126.64万元；需完成土石方开挖3514m3，土石方回填2321m3，浆砌方158m3，砼66m3；需安装输水管道（PE塑料管）长5.298km；需投工1.1万个。4.3.1.3 自来水厂工程：崇龛镇青杠村饮水工程主要建设内容：新建一级取水泵站、水处理场、二级加压泵站、高位水池和供水管网。工程概算投资121.69万元，其中申请中央预算内专项资金90.23万元，市级配套22.5万元，受益群众自筹8.96万元。工程计划解决13个社、511户、2239人、334头牲畜的饮水安全问题。（1）用水量计算根据XX市乡镇供水工程技术规范（DB50/T302000）的规定，结合当地生活习俗以及用水习惯等实际情况，最高日生活用水量以60L/人.d,大牲畜25L/头.d,设计时变化系数取K时=2.0，设计日变化系数取K日=1.4，设计年限采用20年，其它不可预见用水(含水厂自用水量及管网漏失水量等)按20%左右考虑,人口自然增长率按12计，则设计最高日用水量Q总计算如下:生活用水量：Q人=2239（112）2060L/人d=170.54m3/d牲畜用水量：Q畜=334头25L/头d=8.35m3/dQ总=(Q人+Q畜)(1+20%)=214.66m3/d 按设计最高日用水量Q总为:Q总K日=162.111.4=300.53m3/d最高日平均时用水量为：226.95/24=12.52m3/h最高日最高时用水量为：9.462=25.04m3/h供水主管最大供水流量为: 25.04m3/h供水规模：供水主管最大供水流量为25.04m3/h。（3）水量分析及评价该工程取水水源选定在崇龛水库，崇龛镇青杠村紧邻崇龛水库。崇龛水库是我县中型水库，集雨面积13.09 km2，总库容1233.6万m3，有效库容1195.8万m3。水库水质污染较低，据测定，多数指标均为类水体指标，部分指标属于类水体。完全符合生活饮用水水源水质要求。集中供水采用如下水处理工艺：混凝剂 氯气崇龛水库一级取水泵站反应沉淀池净化器清水池二级泵房高位水池供水管网其出厂水和末稍水完全可以达到国家生活饮用水卫生标准，供水水质安全、卫生、可靠。所以该项目水源水量、供水水质完全能够满足崇龛镇青杠村、老店村2239人及334头牲畜的用水需要。（4）工程设计及主要建设内容1）一级取水泵站设计流量根据前面计算，设计流量为25.04m3/h。特征水位与扬程正常水位292m最低水位290m出水水位299.7m 净扬程：H净大10.2mH净正7.7m压力水管由经济流速（V吸1.01.2m/s，V扬1.52.0m/s）计算。吸水管：80无缝钢管，L=10m。扬水管：90PE塑料管，L=102m。机泵选型经计算，由管路特征曲线与所选泵型性能曲线分析，选IS80-50J-250B型清水泵，配带电动机型号Y100L1-4,装机2.2kw。设计取水流量25.04m3/h，扬程15m。泵房在泵房内布置，地面高程301.2m，机墩现浇C20砼，尺寸2.00.8m，机墩顶面高于地面0.1m。2）二级取水泵站设计流量二级泵站设计出水流量为25.04m3/h 。特征水位与扬程正常水位298.7m最低水位296.2m出水水位327.4m 净扬程：H净大31.2mH净正21.87m压力水管由经济流速（V吸1.01.2m/s，V扬1.52.0m/s）计算。吸水管：100无缝钢管，L=8m。扬水管：100PE塑料管，L=420m；机泵选型经计算，由管路特征曲线与所选泵型性能曲线分析，选IS65-40-200B型水泵，配带电动机型号为:Y132S1-2,装机5.5kw。设计取水流量25.04m3/h，扬程38m。泵房在泵房内布置，地面高程304.7m，机墩现浇C20砼，尺寸1.62.60.9m，机墩顶面高于地面0.1m。3)加药加氯房加药加氯房：砖砼结构，7.26 m，层高4.4m，建筑面积43.2m2。缓释消毒：HXS-404）絮凝（反应）沉淀池絮凝（反应）沉淀池二池合建。反应池为穿孔旋流式，分为六室，室内空尺寸0.70.7m；沉淀池为管沉淀池，池长2.5m，池宽1.4m；两池之间设过渡池，宽0.8m。池壁厚0.2m，池底厚0.35m，均采用C20钢筋砼现浇,基础采用C10砼换基。池基承载力须大于180kPa。5）清水池钢筋砼结构，池长6m，池宽4.5m，池深3.5m，取清水池有效容积100m3。6）供水管网供水管网为树枝状，从水处理场清水池将水引至用户，经水力计算，供水主管道采用110PE管（工作压力1.0MPa），管长2638m；供水支管道均为63 PE管(工作压力1.25MPa)，共长3876m。入户管长16606m，均为32 PE管（工作压力1.6MPa）。在供水主、支管分叉处设置水表和检修控制阀，供水管道沿途设置三通（排沙、排气阀、分水支管），在管道最低处必须设排沙三通、凸出处必须设排气阀。供水主管每隔80m高差段必须设减压井或减压阀。管道必须埋入地面以下不少于0.7m，管道尽量取直线。在穿越溪沟时，必须采用外套铸铁管，内套塑料管的安装方式。7）管理房砖砼结构，10.85.4m，层高4.4m，建筑面积58.3m2。8）电气设计 该工程的高压线路在崇龛镇青杠村10千伏线路下线搭火，变压器为节能型变压器，型号为S9-30/10，在水处理场布置变压器布置，到一级站380V线路长250m。水处理场内各建筑物的低压线路全部预埋。一级站电动机启动为直接启动，二级站电动机星-三角降压启动，一配电均采用配电箱控制。二级站配电均采用配电屏控制。泵房、加药房、管理房顶设带形防雷，水处理场埋设避雷带。管理房顶安装避雷带。 （5）主要工程量经预算，本工程需总投资121.69万元；需完成土石方开挖4673m3，土石方回填4279m3，浆砌方234m3，砼50m3；需安装输水管道（PE塑料管）长11.96km；需投工2.2万个。4.3.1.4自来水厂工程：崇龛镇石庙村供水工程主要建设内容：新建一级取水泵站、水处理场、二级加压泵站、高位水池和供水管网。工程概算投资189.03万元，其中申请中央预算内专项资金140.16万元，市级财政配套34.95万元，受益群众自筹13.91万元。工程计划解决27个社、710户、3478人、403头牲畜的饮水安全问题。（1）用水量计算根据XX市乡镇供水工程技术规范（DB50/T302000）的规定，结合当地生活习俗以及用水习惯等实际情况，最高日生活用水量以60L/人.d,大牲畜25L/头.d,设计时变化系数取K时=2.0，设计日变化系数取K日=1.4，设计年限采用20年，其它
