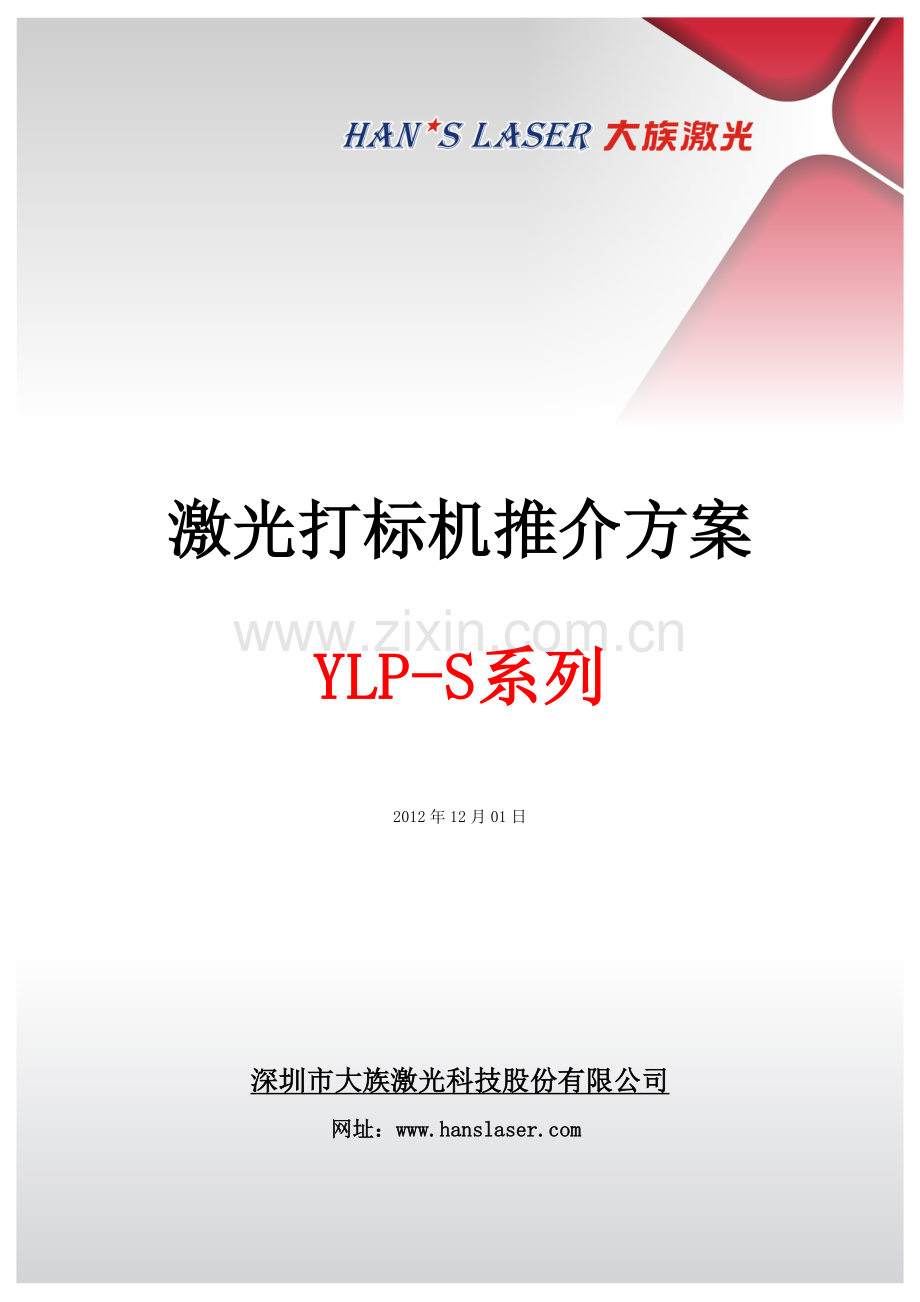

激光打标机推介方案

YLP-S系列

2012年12月01日

深圳市大族激光科技股份有限公司
网址：

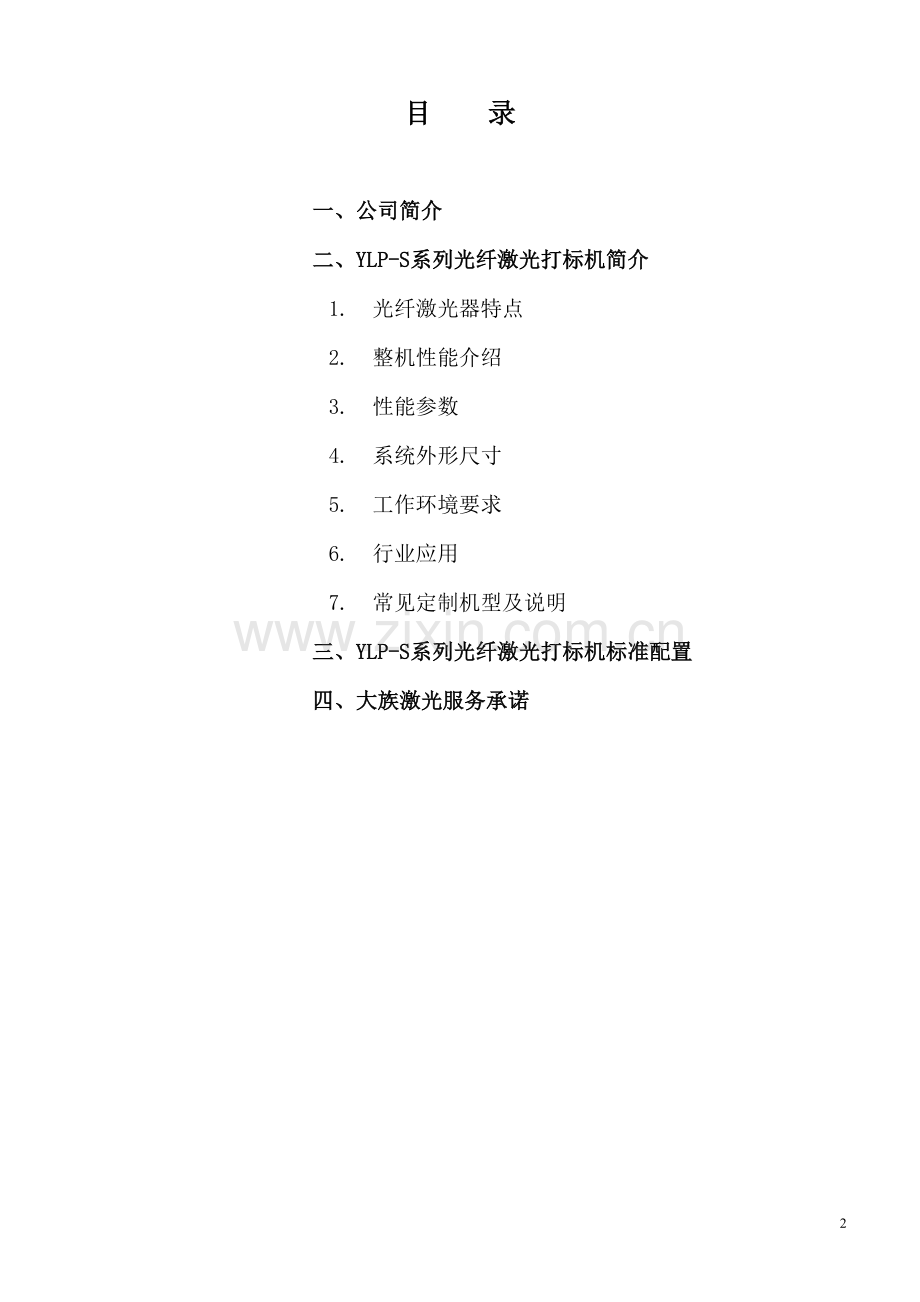

目 录

一、公司简介
二、YLP-S系列光纤激光打标机简介
1. 光纤激光器特点
2. 整机性能介绍
3. 性能参数
4. 系统外形尺寸
5. 工作环境要求
6. 行业应用
7. 常见定制机型及说明
三、YLP-S系列光纤激光打标机标准配置
四、大族激光服务承诺

一、公司简介

深圳市大族激光科技股份有限公司是专业从事工业激光设备制造的上市公司（股票简称：大族激光，深市代码：002008）。公司是国家火炬计划、863计划的项目单位，国家级重点软件企业，广东省20家装备制造业重点企业之一，是全球激光打码设备产销量最大的厂商。
目前公司主导产品有：激光打码机、激光焊接机、CO2大功率激光切割机、长距离激光空间演示系统等多个系列一百多种产品型号。在制造业及商品流通领域有着广泛的用途，超过两万台套大族激光设备正运行在世界各地，包括克莱斯勒·奔驰、索尼、摩托罗拉、西门子等国际巨头均采用大族的设备。

深圳市大族激光科技股份有限公司所生产的激光打标机和激光焊接机一直处于国内市场的主导地位。2006年激光设备国内销售额为7.1亿元，国外销售额为1.13亿元。大族的市场销售收入超过20亿元，目前有超过2万台套的大族激光设备在全球各地稳定的运行，为客户提供长期的价值与服务，并为客户创造潜在的增长。

二、光纤激光打标机简介

1.光纤激光器特点
SPI光纤激光器采用多模泵浦光与具有单模纤芯的双包层光纤的耦合技术，得到全加固侧面并行泵浦光纤激光器，其主要特点：

2.整机性能介绍
HAN’S LASER 光纤激光打标机由控制系统、计算机控制系统、光学系统、冷却系统、工作台等组成。

YLP-S系列型光纤激光打标机外形图（以实物为准）

YLP-S系列型光纤激光打标机功能说明图
YLP-S系列激光打标机的整机特点
Ø 外型紧凑体积小,无需庞大的水冷系统，只需一般的风冷即可。
Ø 光纤输出；可以灵活的应用。
Ø 加装了后向反射隔离器：利用激光波长、方向的特殊性, 在后向反射隔离器内通过特殊结构, 把工作物体反射的激光阻止，防止再次进入激光器造成对激光器的损害。
功能：延长激光器寿命，保护激光器的安全。

3、性能参数
激光输出功率
≤12W(20W,30W可选)SPI激光器
激光波长
1.06μm
激光重复频率
1-500KHz
雕刻范围
100*100mm(标准配置镜头)，替换镜头最大可达400*400mm
雕刻深度
≤0.4mm
雕刻线速
≤7000mm/s
最小线宽
0.05mm
最小字符
0.3mm
重复精度
±0.003mm
整机耗电功率
500W
4、系统外形尺寸
Ø 主机系统：840mm×800mm×1420mm

5、工作环境要求
Ø 环境温度要求在15-30℃之间，要求装空调。
Ø 湿度要求为40%-80%。无结露，应该安装除湿机。
Ø 供电电网要求：220V；50Hz
Ø 供电电网波动：±5%，电网地线符合国际要求。电压振幅5%以上的地区，应加装电子式自动稳压、稳流装置。
Ø 安装设备附近应无强烈电磁信号干扰。安装地周围避免有无线电发射站（或中继站）。
Ø 地基振幅：小于50um；振动加速度：小于0.05g。避免有大量冲压等机床设备在附近。设备空间要求要保证无烟无尘，避免金属抛光研磨等粉尘严重的工作环境。
Ø 气压：86-106kpa。
Ø 某些环境应装防静电地板，加强屏蔽等.
6、行业应用
光纤激光打标机输出光束质量好，可靠性高，可雕刻金属材料和部分非金属材料，主要应用于对深度、光滑度、精细度要求较高的领域，如钟表、模具、位图打标等。

三、YLP-S系列光纤激光打标机标准配置

序号
名 称
型号规格
数量
原厂商及原产地
1
激光发生器
SPI
1
进口
2
振镜系统
振镜
1
进口
3
激光传输镜片组
1064高透
1
进口
4
软件
Han’s marking software
1
大族
6
工控机
大族定制
1
国产
7
显示器
液晶
1
国产
四、大族激光服务承诺
深圳市大族激光科技股份有限公司坚持以客户为中心，为贵公司提供完善的安装、调试、培训、维修等售前和售后服务。
1.售前服务
签订合同前，公司为客户提供各种生产工艺方案，提供激光设备的技术咨询、样品试样，设备选型等服务。
2. 安装调试
我公司依据合同，免费在规定的时间内将设备安全运往用户指定的安装地点，并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下，技术服务工程师将在1-2天时间内把机器安装调试完毕供用户使用，保证安装调试现场环境整齐、干净、有序。
3.售后培训
公司提供免费技术培训，安装调试完毕后，在买方现场或卖方国内培训维修中心对买方操作人员进行不少于7天的技术培训,直至操作人员达到基本正常使用该设备为止，主要的培训内容如下：
Ø 常用绘图软件的使用培训；
Ø 打标控制软件的使用培训；
Ø 开关机操作规程培训；
Ø 面板及软件控制参数的意义，参数选择范围的培训；
Ø 机器的基本清洁处理和保养；
Ø 常见硬件故障处理；
Ø 操作中应注意的问题；
Ø 除此之外还为用户提供其所生产产品的相关技术支持
4.设备维护
公司成立了营销中心，在全国设立8家分公司、100多家办事处，常驻技术服务人员，为客户提供全方面的售后服务工作。
公司承诺：
设备免费保修一年，终身维护。
免费技术咨询、软件升级等服务。
提供每两个月一次的定期上门服务，检查机器的运行情况。
客户服务的响应时间在24小时之内。
当设备保修期满后,终身提供维修服务，只针对配件收成本费。
保修期满后仍提供广泛的软硬件支持。
5.联系方式
部门：技术工程应用部
联系人：吴烈
TEL：[phone]
E-mail:wulie@
