模板算量PPT文档.ppt

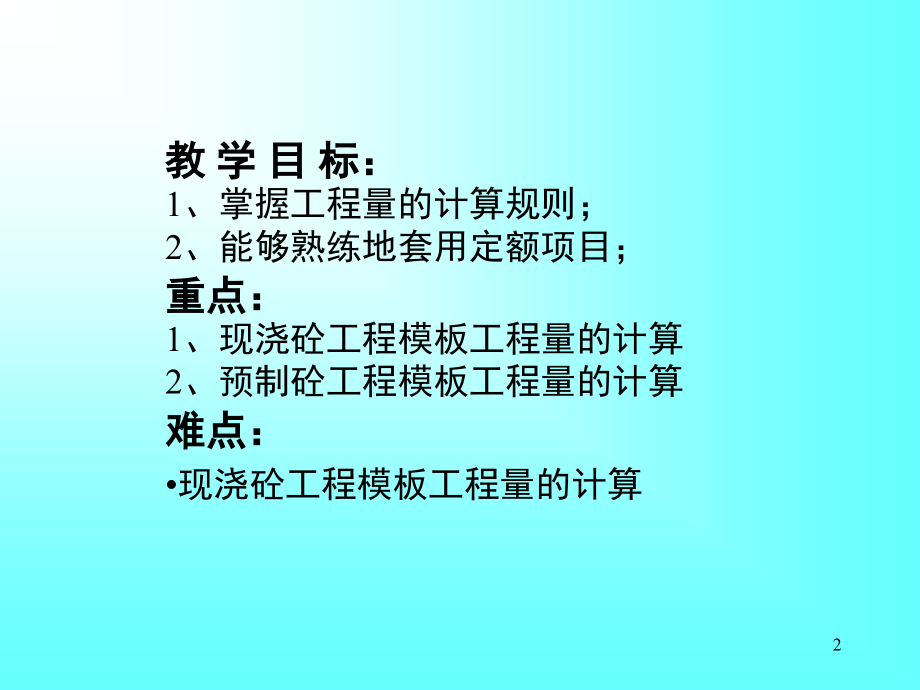

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑工程计量与计价,模板工程,1,教 学 目 标：,1、掌握工程量的计算规则；,2、能够熟练地套用定额项目；,重点：,1、现浇砼工程模板工程量的计算,2、预制砼工程模板工程量的计算,难点：,现浇砼工程模板工程量的计算,2,导出新课,钢筋混凝土构件施工有三道工序，即模板、钢筋、混凝土（拌制和浇捣）。,3,新课教学,A.支模板,B.绑钢筋,D.浇混凝土,现浇混凝土构件,预制混凝土构件,混凝土的施工流程,构筑物,C.砼拌制,4,A.分部,模 板 工 程,5,独立基础,满堂基础,无梁式满堂基础、有梁式满堂基础,条形基础,无梁式条形基础、有梁式条形基础,箱形基础,1、基础构件种类,杯型基础,2、基础模板的计算,一、现浇混凝土构件,S=混凝土与模板接触面积计算,6,独立基础,7,8,杯形基础,9,条形基础,S=混凝土与模板的接触面积=基础支模长度支模高度,10,满堂基础,无梁式满堂基础,11,箱形基础,定额中未设箱形基础项目，箱形基础中的底板、顶板、隔板分别按相关规定执行,。,12,条形基础支模长度,讨论：,13,能力训练,计算如图所示的基础模板工程量。,14,【解】,1.分析,由图可以看出，本基础为有梁式条形基础，其支模位置在基础底板（厚200mm）的两侧和梁（高300mm）的两侧。所以，混凝土与模板的接触面积应计算的是：基础底板的两侧面积和梁两侧面积。,15,2.计算工程量,外墙下:,基础底板S=（3.62+0.62）20.2+（4.8+0.62）20.2+（3.60.62）40.2+（4.80.62）20.2=9.12m,2,基础梁,S=,（,3.6,2+0.2,2,）,2,0.3+,（,4.8+0.2,2,）,2,0.3+,（,3.6,0.2,2,）,4,0.3+,（,4.8,0.2,2,）,2,0.3=14.16m,2,内墙下：,基础底板S=（4.80.62）20.2=1.44 m,2,基础梁S=（4.80.22）20.3=2.64m,2,基础模板工程=9.12+14.16+1.44+2.64=27.36m,2,16,提问：,1.若以L,中,计算本例模板工程量，应如何进行？与上一种方法相比，有何优点？,2.,若外墙下为有梁式条形基础，内墙下为无梁式条形基础，其模板工程量的计算与本例比有何变化？,用L,中,计算要减去内墙所占面积,240.22,1.20.22=9.12m,2,240.32,0.40.32=14.16m,2,17,本次课要求学生掌握基础模板工程量的计算方法，准确计算工程量。,小 结,18,除特别注明外，均按,S=混凝土与模板接触面积计算,一、现浇混凝土构件模板,五大构件：基础、柱、梁、板、墙,新课讲授,19,2、现浇混凝土柱模板,柱模板计算,S=混凝土与模板 接触面积计算,20,H,H,支 模 高 度,21,外侧柱和内部柱,有梁板的柱高，应自柱基或楼板的上表面至上层,楼板底面,计算,22,构造柱,23,构造柱示意图,构造柱支模,板示意图,24,一字形 S=(d1+0.12)2 h,L形 S=(d1+0.06)+(d2+0.06)+(0.06 2)h,十字形 S=0.06 2 4h,T字形 S=(d1+0.12)+(0.06 4)h,构造柱模板计算,25,3、现浇混凝土梁模板,梁的种类,基础梁,单 梁,连续梁,圈 梁,地圈梁,过 梁,矩形梁,异形梁,悬挑梁,独立基础间承受墙体荷载的梁,0.00地面下的圈梁，不能称为基础梁,砌体结构中加强房屋刚度的封闭的梁,门、窗、孔洞上设置的梁,一端固定，一端悬挑的梁,只有两个支撑点的梁,具有两个及两个以上支撑点的梁,断面为矩形的梁,断面为梯形或其他变截面的梁,按圈梁定额执行,26,梁模板计算,S=混凝土与模板接触面积计算,27,主梁取至柱边,次梁取至主梁边,l,梁长：,外墙圈梁外侧L外、内侧外墙内边线,内墙圈梁L内,支撑在混凝土墙上的梁墙间净距,支撑在砖墙上的梁梁实际长度,l,梁高：,内侧梁底至板底、外侧梁底至板顶,l,注意：,外侧梁和内部梁模板计算的不同,梁和柱或梁和梁相交时模板的扣减关系,支模高度的问题同柱,梁长、梁高的取值,28,框架梁高的取值及扣减关系,29,圈梁梁高的取值及扣减关系,30,S=混凝土与模板接触面积计算,4、现浇混凝土,板,模板,有梁板,无梁板,带有主、次梁的板,直接用柱支撑的板,板构件种类,平 板,无柱无梁直接搁置在圈梁或墙上的板,板模板计算,31,有梁板模板=S板+S梁,板S模板,=全长全宽,梁S模板,=2（梁高板厚）梁长,有梁板,32,无梁板、平板,现浇混凝土板的模板，按混凝土与模板接触面积，以平方米计算。,(1)伸入梁、墙内的板头，不计算模板面积。,(2)周边带翻檐的板(如卫生间混凝土防水带等)，底板的板厚部分不计算模板面积；翻檐两侧的模板，按翻檐净高度，并入板的模板工程量内计算。,(3)板与柱相交时，不扣除柱所占板的模板面积。但柱与墙相连时，柱与墙等厚部分(柱的墙内部分)的模板面积，应予扣除：,平板 S模板,=净长净宽,33,S=混凝土与模板接触面积计算,5、现浇混凝土,墙,模板,注意：突出墙外部分1.5倍墙厚时的附墙柱两侧模板并入墙体模板工程量内。,突出墙外部分,1.5倍墙厚时,按柱计算。,34,l,支,模高度,基础上表面至室外地坪的高度,室外地坪至板底的高度,室内地坪至上一层板底的高度,l,支,模高度以3.6m以内为准，超过3.6m以上部分，另按 超高子目（,不足1m按比例,）计算增加支撑工程量,增加支撑工程量=超过3.6m部分的模板面积,梁、板、柱支模高度,35,【例】某工程在图中所示的位置上设置了构造柱。已知构造柱尺寸为240mm240mm，柱支模高度为3.0m，墙厚度240mm。试计算构造柱模板工程量。,能力训练,36,1.转角处,S=（0.24+0.06）2+0.0623.0=2.16 m,2,2.T形接头处,S=0.24+0.062+0.06223.0=1.8 m,2,3.十字接头处,S=0.06243.0=1.44 m,2,构造柱模板工程量,=2.16+1.8+1.44=5.4 m,2,37,6、其他模板计算,楼 梯,悬挑板,挑 檐,台 阶,阳 台,雨 篷,38,整体楼梯,S=楼梯各层的水平投影面积之和,（,梯井宽500mm时,）,S=楼梯各层的水平投影面积之和各层梯井所占面积,（,梯井宽500mm时,）,39,整体楼梯支模,楼梯包括休息平台、梁、斜梁及楼梯与楼板的连接梁，按设计图示尺寸以水平投影面积计算，不扣除宽度小于500mm的楼梯井所占面积，楼梯的踏步板、平台梁等侧面模板不另计算。,40,1.楼梯的踏步、踏步板、平台梁等侧面模板不另计算。,2.,水平投影面积包括：,休息平台、平台梁、斜梁及连接楼梯与楼板的梁。在此范围内的构件，不再单独计算；此范围以外的，应另列项目单独计算。,强 调,41,当C500mm时，,SBL,当C500mm时，,S=BLCX,42,悬挑板（阳台板、雨篷板）,强调：挑出墙外的牛腿梁及板边模板不另计算。,S=外挑部分尺寸的水平投影面积,阳台板,阳台,43,1、不带反挑檐的雨篷,雨篷板,S=,外挑部分尺寸的水平投影面积=AL,L,A,L,44,2、带反挑檐的雨篷,雨篷,S=混凝土与模板接触面积计算,注意：,挑檐的支模位置有三处：挑檐板底、挑檐立板两侧。这三处模板由于的位置不同，其支模长度不相等，故应分别计算。,45,46,300,300,台 阶,S=台阶水平投影面积,强调：,台阶与平台的分界线应以最上一层踏步外沿加300mm计算。,47,【例】某屋面挑檐的平面及剖面图如图所示。试计算挑檐模板工程量。,48,【,解】,挑檐板底,挑檐宽度挑檐板底的中心线长,=0.6（30+0.6+15+0.6）2=0.692.4=55.44 m,2,2.挑檐立板,立板外侧,：挑檐立板外侧高度挑檐立板外侧周长,0.4（30+0.62+15+0.62）2=0.494.8=37.92 m,2,立板内侧,：挑檐立板内侧高度挑檐立板内侧周长,（0.40.08）30+（0.60.06）2+15+（0.60.06）22=0.3294.32=30.18 m,2,S=55.44+37.92+30.18=123.54 m,2,49,1、预制混凝土模板工程量，除另有规定外均按混凝土实体体积以立方米计算。,2、小型池槽（外形体积在2m,3,以内）按外型体积以立方米计算。,3、预制混凝土桩尖按虚体积（不扣除桩尖虚体积部分）计算。,二、预制混凝土构件模板,50,1.训练目的,掌握砼工程的列项方法及工程量计算方法。,2.能力,能结合实际工程完成砼工程的列项及工程量的计算。,3.资料准备,某现浇框架结构房屋的三层结构平面如图所示。已知二层板顶标高为3.3m，三层板顶标高为6.6m，板厚100mm，构件断面尺寸见表所示。试对图中所示钢筋混凝土构件的模板进行列项并计算其工程量。,能力训练,51,三 层结构平面图,52,构件名称,构件尺寸（mm.mm）,KZ,400400,KL,1,250550（宽高）,KL,2,300600（宽高）,L,1,250500（宽高）,构件尺寸表,53,4.步骤,1）分析,由已知条件可知，本例设计的钢筋混凝土构件有框架柱,（KZ）、框架梁（KL）、梁（L）及板，且支模高度,=6.63.3=3.3m3.6m，故本例应列项目为：,模板：矩形柱（KZ），有梁板,2）工程量计算,模板工程量=混凝土与模板的接触面积,矩形柱,S=柱周长柱高度,=0.4,0.,4（6.63.3 0.1,）4（根）,=20.48m,2,54,有梁板模板=板模梁侧模板,S板=板长度板宽度=（4.8+0.22）（6.3+0.22）,=34.84m,2,S梁侧=梁净长度梁净高度,KL1：（4.80.22）（0.55+,0.550.1）,2（根）,=8.80,m,2,KL2：（6.30.22）（0.6+,0.60.1）2（根）,=12.98m,2,L1：（4.8+0.220.32）（0.50.1）22,=7.36m,2,有梁板模板合计=34.84+8.80+12.98+7.36=63.98m,2,55,56,57,58,注：本表的使用是以混凝土的用量来估算的。当计算出相应构件的混凝土量时，就可估算出模板的大约含量。方便使用者估价时提供一定的参考，直到一定的控制作用。,59,60,61,【题1】,有梁式满堂基础尺寸如图，组合钢模板，对拉螺栓钢支撑。计算有梁式满堂基础模板工程量，确定定额项目。,62,【题2】,如图所示，现浇现浇混凝土框架柱20根组合钢模板，钢支撑。计算钢模板工程量，确定定额项目。,63,【题3】,某工程如图所示，构造柱与砖墙咬口宽60mm；现浇混凝土圈梁断面为240mm240mm,满铺。计算木模板工程量，确定定额项目。,64,小 结,本次课要求学生掌握各种构件模板工程量的计算方法，准确计算工程量。,65,
