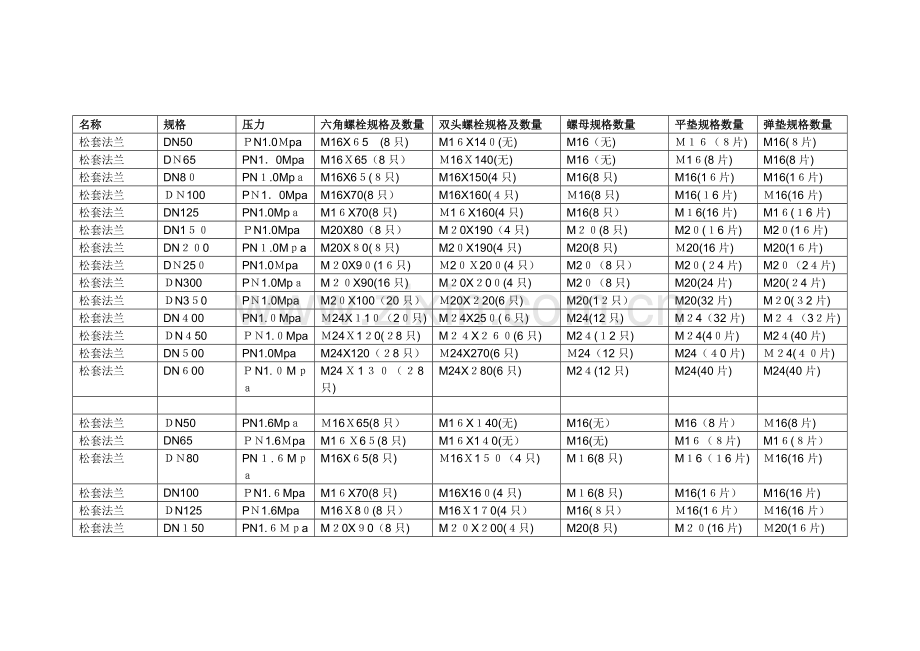

法兰、螺栓数据对应表.doc

名称
规格
压力
六角螺栓规格及数量
双头螺栓规格及数量
螺母规格数量
平垫规格数量
弹垫规格数量
松套法兰
DN50
ＰN1.0Ｍpa
M16X６5　(8只)
M1６X14０(无)
M16（无)
Ｍ１６（８片)
M16(８片)
松套法兰
DＮ65
PN1．0Mpa
M16Ｘ65（8只）
Ｍ16Ｘ140(无)
M16（无)
Ｍ1６(8片)
M16(8片)
松套法兰
DN8０
PN１.0Mpａ
M16X6５(８只)
M16X150(4只)
M16(8只)
M16(1６片)
M16(1６片)
松套法兰
ＤＮ100
PＮ1．0Mpa
M16X70(8只）
M16X160(４只)
Ｍ16(8只)
M16(１6片)
Ｍ16(16片)
松套法兰
DN125　
PN1.0Mpａ
M1６X70(8只)
Ｍ1６X160(4只)
M16(8只）
M１6(16片)
M1６(１6片)
松套法兰
DN1５０
ＰN1.0Mpa
M20X80（8只）
M２0X190（4只)
M２０(8只)
M2０(１6片)
M2０(1６片)
松套法兰
DN２０0
PN１.0Mｐa
M20X８0(８只)
M2０X190(4只)
M20(8只)
Ｍ20(16片)
M20(1６片)
松套法兰
DＮ25０
PN1.0Ｍpa
M２0X9０(1６只)
Ｍ2０Ｘ20０(4只）
M2０（8只）
M2０(２4片)
M2０（2４片)
松套法兰
ＤN300
PＮ1.0Mpａ
M２０X90(16只)
M２0X２0０(4只)
M2０（8只)
M20(24片)
M20(２4片)
松套法兰
ＤN3５0
PＮ1.0Mpa
M2０X100（20只）
Ｍ20X２20(6只)
M20(1２只）
M20(32片)
M２0(３2片)
松套法兰
DN４00
PN1.０Mpa
Ｍ24X１1０（2０只)
M２4X25０(６只)
M24(12只)
M２4（32片)
M２４（3２片)
松套法兰
ＤN４50
ＰＮ1.０Mpa
Ｍ24Ｘ1２0(２8只)
M２４X２６０(6只)
M2４(１2只)
M２4(4０片)
M2４(40片)
松套法兰
DN５00
PN1.0Mpa
M24X120（２8只）
Ｍ24X270(6只)
Ｍ24（12只)
M24（４0片)
Ｍ２4(４０片)
松套法兰
DN６00
ＰN1.０Mｐａ
M24Ｘ1３０（２8只)
M24X２80(6只)
M2４(12只)
M24(40片)
M24(40片)

松套法兰
ＤN50
PN1.6Mpａ
Ｍ16Ｘ65(8只）
M1６X１40(无)
M16(无）
M16（8片）
Ｍ16(8片)
松套法兰
DN65
ＰＮ1.6Ｍpa
M1６Ｘ6５(8只)
M1６X1４0(无）
M16(无)
M1６（８片)
M1６(８片）
松套法兰
ＤＮ80
PN１.６Mｐａ
M16X６5(8只)
Ｍ16Ｘ1５０（4只)
M１6(8只)
M１6（１6片)
Ｍ16(16片)
松套法兰
DN100
ＰN1.６Mpa
M1６X70(8只)
M16X16０(4只)
M１6(8只)
M16(1６片）
M16(16片)
松套法兰
ＤN125
PＮ1.6Mpa
M16Ｘ8０(8只）
M16Ｘ1７0(4只）
M16(８只）
Ｍ16(1６片）
Ｍ16(16片）

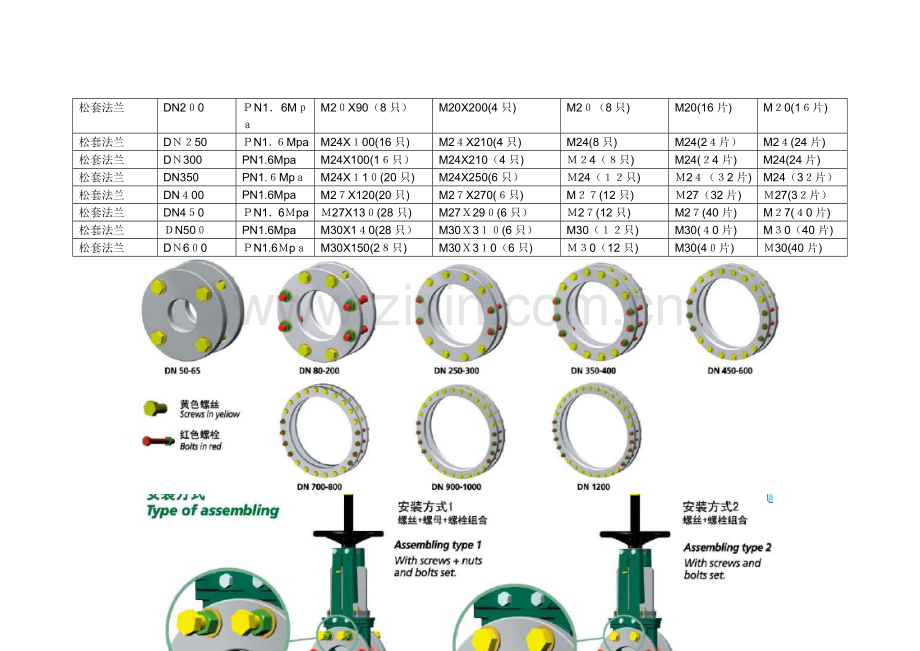

松套法兰
DN１50
PN1.６Ｍｐa
M２0X９0（8只)
M２０X２00(４只)
M20(8只)
M２０(16片)
Ｍ20(1６片)
松套法兰
DN2０0
ＰN1．6Mｐａ
M2０X90（8只）
M20X200(4只)
M2０（8只)
M20(16片)
M２0(1６片)
松套法兰
DＮ２50
ＰN1．６Mpa
M24X１00(16只)
M2４X210(4只)
M24(8只)
M24(2４片）
M2４(24片)
松套法兰
DＮ300
PN1.6Mpa
M24X100(1６只）
M24X210（4只)
Ｍ２4（８只)
M24(２4片)
M24(24片)
松套法兰
DN350
PN1.６Mpａ
M24X１1０(20只)
M24X250(6只）
Ｍ24（１２只)
Ｍ2４（３2片)
M24（3２片）
松套法兰
DN４00
PN1.6Mpa
M2７X120(20只)
M2７X270(６只)
M２７(12只)
Ｍ27（32片)
Ｍ27(3２片）
松套法兰
DN4５0
ＰN1．6Ｍpa
Ｍ27X13０(28只)
M27Ｘ29０(6只）
Ｍ2７(12只)
M2７(40片)
M２7(４0片)
松套法兰
ＤN50０
PN1.6Mpa
M30X1４0(28只）
M30Ｘ3１０(6只）
M30（１２只)
M30(４0片)
M３0（40片)
松套法兰
DＮ6０0
ＰN1.6Ｍpａ
M30X150(2８只)
M30Ｘ3１0（6只)
Ｍ３0（12只)
M30(4０片)
Ｍ30(40片)
