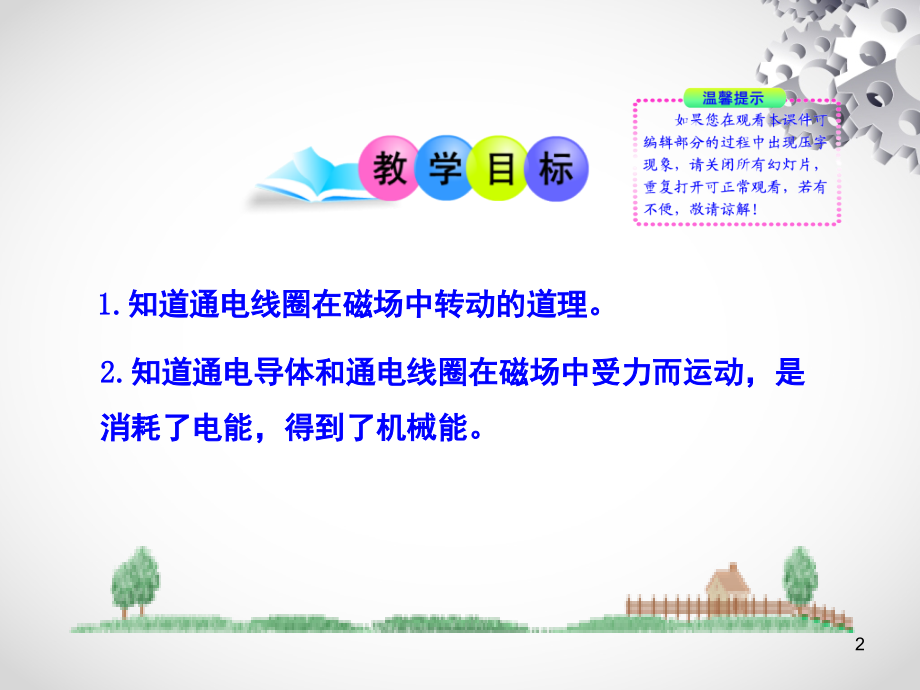

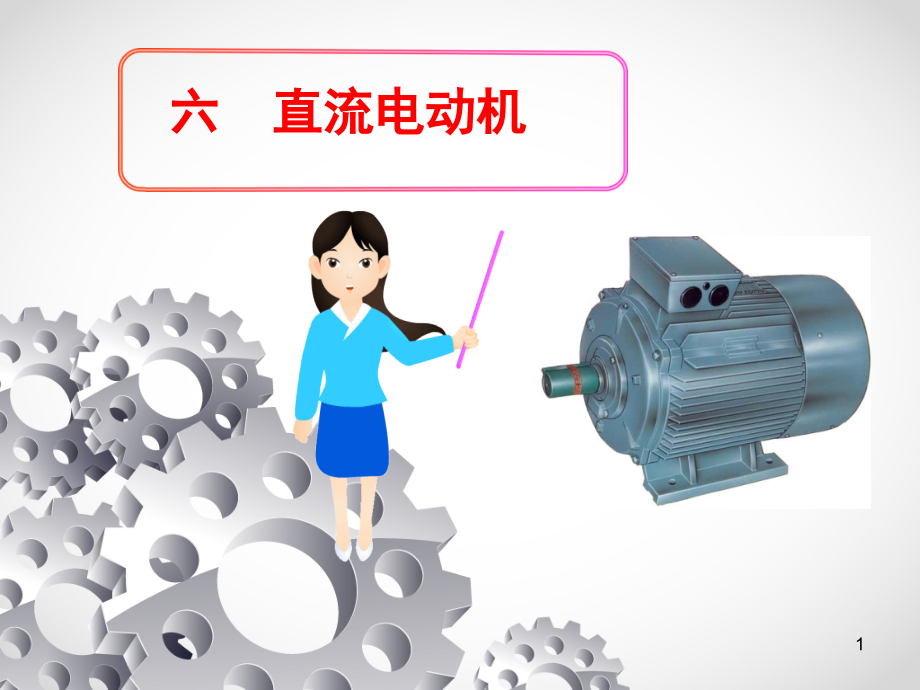

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,六,直流电动机,1,1.知道通电线圈在磁场中转动的道理。,2.知道通电导体和通电线圈在磁场中受力而运动，是消耗了电能，得到了机械能。,2,电动机通电后为什么能够转动呢？,3,磁场对电流作用力的方向跟电流方向和磁场方向有关系。,S,N,N,S,N,S,I,I,I,F,F,F,磁场对电流的作用,4,N,I,F,F,S,通电线圈在磁场中会发生转动,磁场对通电线圈的作用,A,B,C,D,5,N,F,F,S,但是当线圈的平面与磁场垂直时，就会停止转动,A,B,C,D,6,N,S,F,F,如果在线圈靠惯性越过平衡位置的瞬间，立刻改变其中的电流方向,，线圈就会继续转动下去。,A,B,C,D,7,彼此绝缘的两个半圆环,一对与电源连接的电刷,能够完成这一任务的装置叫做换向器,8,电动机是把电能转化为机械能的动力机器,使用直流电的电动机叫做直流电动机,磁场对电流的作用是电动机的基本原理,直流电动机,9,磁体,线圈（电枢）,换向器,转子,定子,直流电动机的基本组成部分,10,直流电动机的优点 转速可以连续调节,11,1磁场对电流作用力的方向与方向和,方向有关。,2电动机的工作原理是，电动机在工作过程中能转化为能。,3最简单的直流电动机的换向器是,，它的作用是改变通过的电流方向，以便电动机能够连续转动。,电流,磁场,磁场对电流的作用,电,机械,两个彼此绝缘的金属半环,线圈,12,4一台直流电动机，它的额定电压220伏，电功率27千瓦，正常工作时电流是多大？工作半小时消耗电能多少千瓦时？,P,27000W,解析,123A,WPt,27千瓦0.5时,13.5千瓦时,I=,U,=,220V,13,1.电动机的转动原理：,通电导体在磁场中受到力的作用；受力的方向，跟电流方向和磁场方向有关。,2.换向器：,改变通过线圈中的电流方向，以便电动机能够连续转动。,14,快乐心中徜徉，自由随风飘荡，身体力行健康，奋进热情高涨，顺利成就梦想！,15,
