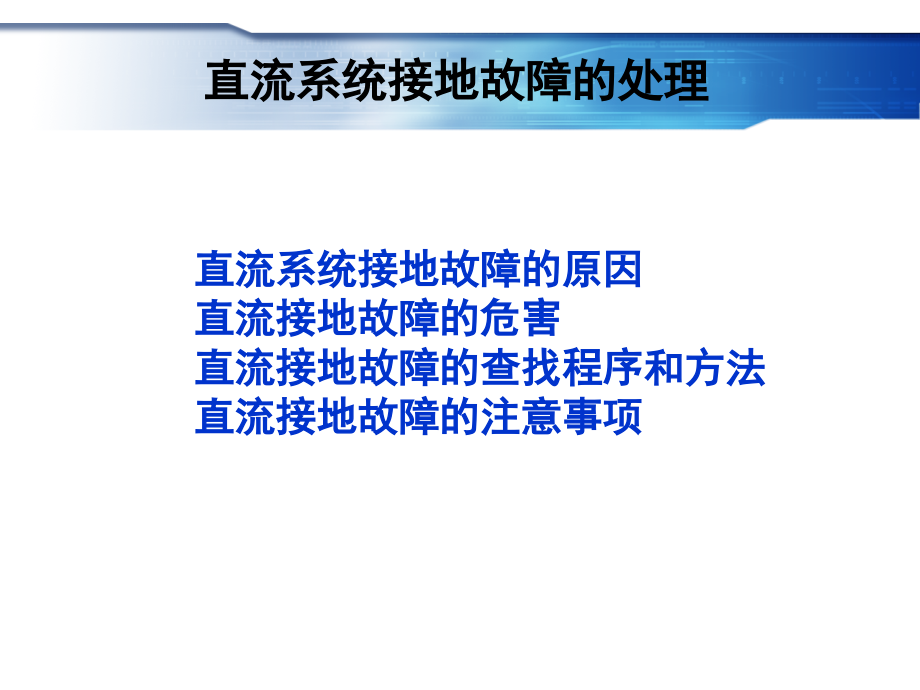

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,直流回路接地故障的处理,1,直流系统接地故障的处理,直流系统接地故障的原因,直流接地故障的危害,直流接地故障的查找程序和方法,直流接地故障的注意事项,2,直流系统接地故障的原因,二次回路、二次设备的绝缘性能低（材料、老化、缺陷等）。,二次回路连接、设备元件组装不合理或错误，如：带电体与接地体，直流带电体与交流带电体之间的距离过小。,二次回路及设备严重污秽、受潮，接线盒进水，使直流对地绝缘下降。,小动物爬入或小金属零件掉落在元件上，造成直流系统接地故障。,直流设备、系统运行方式不当。如直流系统的两套绝缘监察装置同时投入，装置可能误动作。,3,直流接地故障的危害（1）,直流正极接地,，有保护及自动装置误动的可能。因为一般跳合闸线圈、继电器线圈与负极电源接通，若这些回路再发生一点接地，就,可能引起误动,（误跳、误合），如右图：,A、B,接地将电流继电器的接点短接，使保护出口继电器动作误跳闸,。,L+,L-,电流继电器,保护出口,继电器,A,B,4,直流接地故障的危害（2）,直流负极接地,，可能使继电保护、自动装置拒绝动作。,（1）因为回路中若再发生某一点接地故障时，跳合闸线以及保护继电器线圈线圈会被接地点短接而不能动作。,（拒跳或拒合）,（2）同时直流回路短接，使电源保险熔断，失去保护及操作电源，并且可能烧坏继电器接点。,L+,L-,电流继电器,保护出口,继电器,B,E,5,直流接地故障的危害（3）,直流系统正负极各有一点接地，,会造成短路使电源保险熔断，使保护极自动装置、控制回路失去电源。,（1）如右图中，接地故障发生在,A、E,两点，,保险熔断。,（2）接地故障发生在,B、E,两点，在保护动作或操作时，,开关拒跳，,保险熔断，同时还会烧坏继电器接点,。,L+,L-,电流继电器,保护出口,继电器,A,E,B,6,直流接地的查找程序和方法,分清接地故障的极性,、粗略分析故障发生的原因，如：气候、阴雨、直流绝缘受潮、端子箱、机构箱密封不严；站内二次回路上有无工作等,若站内有人工作或设备检修试验，应立即,停止,。拉开直流试验电源，看接地信号是否消失。,用,“分网法”,将直流系统分成几个不相联系的部分，缩小查找范围，用,“瞬停法”,和,“转移负荷法”,查找所带回路有无接地故障（注意：,瞬停法转移负荷法的顺序,）,。,进一步查出故障回路,，用瞬拔直流操作保险的方法，查明故障所在回路，查出故障元件。,7,接地故障的极性判断,正常时直流系统对地绝缘良好，用直流绝缘监察转换开关，测量,正、负极对地电压都为零或近于零。,若测量正极对地电压为电源电压，,负极对地电压为零，则说明负极接地。,（完全接地）,若测量负极对地电压为电源电压，,正极对地电压为零，则说明正极接地。,（完全接地）,+,V,R1,R2,R+,R-,K,SA,2,1,-,8,分网法,直流系统有两段及以上母线，各段母线都有直流电源，可经倒闸操作，,拉开母线分段刀闸,。,用直流盘上的,绝缘监察,信号转换开关，检查故障在哪一段母线范围，而后再对有故障的范围进行查找。,II,I,负荷,负荷,注意：凡是双回路供电的分路，原来在并环的应先解环。,9,瞬停法、转移负荷法的一般顺序,临时工作、试验电源、备用电源，事故照明电源；,直流系统中绝缘薄弱的部分；,合闸电源及通讯电源；,信号电源及中央信号；,操作电源；,充电设备、蓄电池、直流母线。,10,瞬停法,可用于直流母线上不太重要的馈电分路；,依次短时断开这些分路（小于3,S）；,若断开某一分路，接地信号消失，测正、负极对地电压恢复正常，则接地故障就在此分路范围内,适用于直流母线上较重要的分路；,可将重要分路依次转移切换到另一段直流母线上；,监视“直流母线接地”信号是否消失；,查出接地点在哪个分路。,转移负荷法,II,I,负荷1,N,负荷2,负荷2,N,负荷1,负荷1,11,故障在不重要的馈电回路时，可以停电检查具体的故障点；,若用“转移负荷法”查出在重要分路上，应先汇报调度，用“瞬停法”（瞬拔操作、信号保险）进一步查找；,注意：,保险拔掉不超过3秒；操作顺序；拔时先正极，后负极，装时先负极，后正极；退出可能误动的保护如距离保护。,查出故障回路,若用瞬拔法检查所有设备的操作、信号保险后，直流接地信号均不消失，故障点可能在哪儿？,直流电源（控制、信号）小母线,12,查找故障时注意,瞬拔保险时应经调度同意，不应超过3秒，不论回路有无故障应及时投入；,应从信号、光字牌和绝缘监察表计综合判断；,尽量避免在高峰负荷时进行；,防止人为造成短路或另一点接地，导致误跳闸；,按符合实际的图纸进行，防止拆错、遗漏或接错；,禁止使用灯泡查找接地故障；,使用表计内阻不低于2000,/V；,直流系统发生接地故障时禁止在二次回路上工作；,查找故障必须有两人以上进行，做好安全监护；,防止保护误动作，在瞬断操作电源前应退出可能误动保护，给上电源后再投入保护；,运行值班人员不得打开继电器和保护箱。,13,Thank You!,14,
