DEH一次调频功能的实现热控班.pptx

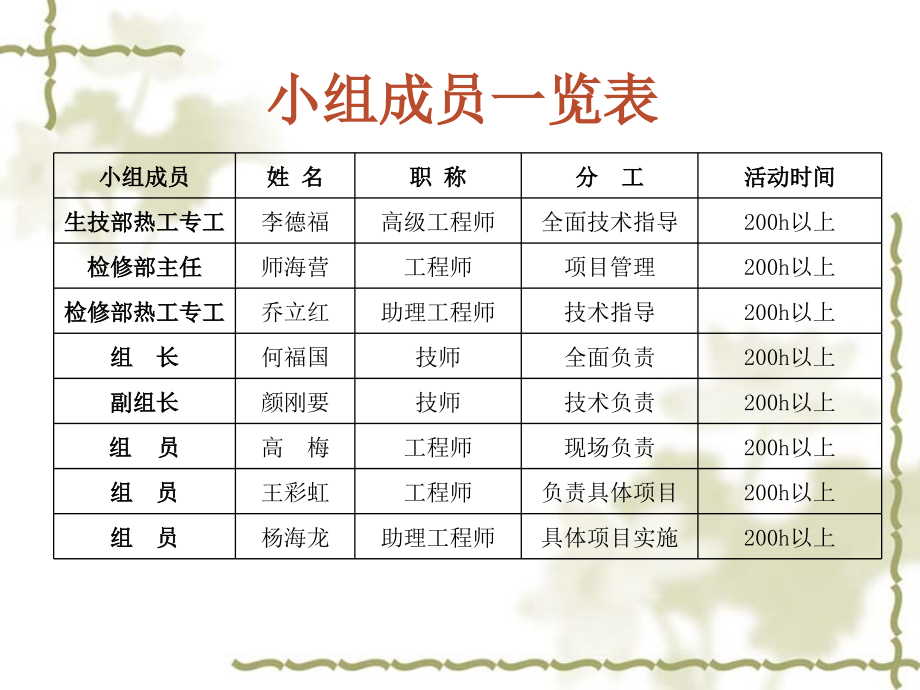

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,12/17/2019,#,3/30/2025,1,小组概况,小组成员,姓 名,职 称,分 工,活动时间,生技部热工专工,李德福,高级工程师,全面技术指导,200h,以上,检修部主任,师海营,工程师,项目管理,200h,以上,检修部热工专工,乔立红,助理工程师,技术指导,200h,以上,组 长,何福国,技师,全面负责,200h,以上,副组长,颜刚要,技师,技术负责,200h,以上,组 员,高 梅,工程师,现场负责,200h,以上,组 员,王彩虹,工程师,负责具体项目,200h,以上,组 员,杨海龙,助理,工程师,具体项目实施,200h,以上,小组成员一览表,3/30/2025,3,现状调查（一）,设备概况,#1,、,3,机组,DEH,装置分别于,2004,年,7,月和,2005,年,8,月在汽轮机通流改造时进行改造为纯电调系统。投运以来，为我公司汽轮机设备的正常调整运行提供了安全保证，经济效益显著。在,2005,年底投入,CCS,和,AGC,功能中，发现原调门特性曲线存在调节死区；另外，从,2006,年开始，为适应电网自动化要求，将投入一次调频功能，而原设计调频功能是在,DEH,装置为单纯的执行机构模式下完成，即在调频动作时切除,CCS,功能和负荷反馈，这和,CCS,投入就存在冲突。基于精细化管理的要求和保证机组在投入,CCS,功能的前提下进行一次调频，需对原调门特性曲线及控制回路进行改造。,#2,、,#4,机组,DEH,装置分别于,2007,年,9,月和,2006,年,9,月在汽轮机通流改造时改为纯电调系统。控制系统为国电智深公司的,EDPF-NT,系统。该系统组态基本能满足一次调频功能的实现，需要在实际投入时对一些参数进行优化设置。,3/30/2025,4,现状调查（二）,#1,、,3,机组原一次调频控制方案存在的问题,一次调频动作条件是：,1,、实际功率在,122MW,215MW,范围内；,2,、自动方式；,3,、转速回路投入。从以上条件看，似乎是符合实际要求，但这只是其后的触发器（,1388,块）的触发条件，即当以上条件满足后，就一直投入一次调频，即使机组负荷下降到,30MW,也要进行一次调频，除非发电机解列或是汽机跳闸才切除一次调频。这就存在一个问题，当机组负荷从高降到低后，无论机组是否稳定，机组都要参于一次调频，不利于机组在低负荷时的正常调整。,3/30/2025,5,原控制逻辑中，没有限制一次调频动作后的最大负荷，即如果机组当前带满负荷，而网频突然降低，则机组因为一次调频动作会开大调门增加负荷，最大可加负荷,10MW,，使机组超过额定负荷运行，发生危险。,原设计调频功能是在,DEH,装置为单纯的执行机构模式下完成，即在调频动作时切除,CCS,功能和负荷反馈，这和,CCS,投入就存在冲突。,3/30/2025,6,要因确认,确认,人员工作经验、技术水平直接影响着设备能否正常运行。但这些都可以通过技术培训、提高责任心来改进。不是影响一次调频功能不能实现的主要原因,结论：非要因,确认一,人员技能,确认,新改造的,DEH,纯电调控制系统，采用先进的微机控制技术，硬件为新改造的设备，具有丰富的组态功能，硬件设备不是影响一次调频功能实现的主要原因。,结论：非要因,确认二,设备方面,确认,要实现一次调频功能的实现，机组需保持稳定运行，各仪表监视参数正常。调门调节特性曲线应不具有调节死区。这些都是影响一次调频功能能否实现的关键原因。,结论：是要因,确认三,环境方面,3/30/2025,7,要因确认,确认,一次调频功能控制方案的合理与否，是影响一次调频功能实现的关键原因，控制方案优化，则在投入一次调频功能时，才能保证机组的稳定运行。,结论：是要因,确认四,方法方面,确认,一次调频功能的能否实现，与材料因素不存在的必然的联系，这不是影响一次调频功能实现的主要因素。,结论：非要因,确认五,材料方面,3/30/2025,8,设备现状,电网要求,原厂家设计的一次调频功能在现场实际运行中，存在设计缺陷，直接影响到机组的安全稳定运行,为满足电网自动化的要求，上网机组必须投入一次调频功能。,尽快优化一次调频控制方案，使,#1-#4,机组实现一次调频功能,已经有,DCS,系统内部组态功能的优化经验，具有优化控制逻辑的技术力量,优化控制方案，实现,#1-#4,机组一次调频功能,公司决定,班组现状,课题确定,确定课题的流程,3/30/2025,9,活动目标,根据以上对现场设备的调查情况，通过查找相关资料和分析讨论，制定了本次活动的目标如下：,优化,#1-#4,机组一次调频控制方案,制定,#1-#4,机组一次调频控制方案优化作业指导书,做好危险点预控,提前做好材料、工具的准备,做好试验机组的安全、技术措施,一次调频投入时保证机组运行的可靠性、经济性,提高小组成员的业务水平,目 标,目标法,目标值,3/30/2025,10,制订对策,原一次调频控制方案：,目标功率,调频动作,PID,运算,阀门控制,调门开度,一次调频调频,存在的问题：,调频动作时切除,CCS,功能和负荷反馈，这和,CCS,投入就存在冲突,3/30/2025,11,制订对策,优化后的一次调频控制方案：,目标功率,调频动作,PID,运算,阀门控制,调门开度,一次调频调频,解决的问题：,调频动作时将频差对应的功率叠加到目标功率上，再经过,PID,运算后，控制阀门开度，形成了功率闭环控制，能满足,CCS,功能的投入。,3/30/2025,12,制订对策,原一次调频功能投入条件：,1,、实际功率在,122MW,215MW,范围内；,2,、自动方式；,3,、转速回路投入。从以上条件看，似乎是符合实际要求，但这只是其后的触发器（,1388,块）的触发条件，即当以上条件满足后，就一直投入一次调频，即使机组负荷下降到,30MW,也要进行一次调频，除非发电机解列或是汽机跳闸才切除一次调频。,存在的问题：,当机组负荷从高降到低后，无论机组是否稳定，机组都要参于一次调频，不利于机组在低负荷时的正常调整。,3/30/2025,13,制订对策,优化后的一次调频投入条件：,解决的问题：,以上任一条件未满足时，则一次调频功能自动切除。保证了机组在低负荷情况的稳定运行。,实际负荷,125MW,DEH,自动方式,转速回路投入,发电机未解列,汽机未跳闸,AND,一次调频投入,3/30/2025,14,制订对策,高负荷时一次调频切除条件：,解决的问题：,对高负荷情况下一次调频动作情况进行限制，当在一次调频动作后，机组负荷最大加到,225MW,时，即使网频再下降，一次调频也不再继续开大调门，而是保持在,225MW,时的开度。这样保证了机组的最大负荷不超过额定值太多，保证了机组的安全。,调频动作值,切换模块,实际负荷,225MW,最终调频动作值,3/30/2025,15,对策实施,组织人员分析原一次调频控制方案中存在的缺陷，提出解决方案，组织人员进行论证，确定最终的优化控制方案。,制订作业指导书。,在机组小修期间，对内部组态进行修改。,制订一次调频功能试验措施,成立一次调频试验小组，做好人员组织措施,进行一次调频功能试验，记录试验相关数据,在试验期间，对一次调频的频差与功率函数曲线进行优化设置。,对试验结果进行分析,3/30/2025,16,效果检查,经试验检查，我公司,#1-#4,机组一次调频功能在投入期间，当频差变化,9r/min,时，功率也相应地变化,12MW,。机组实际转速变化值、实际负荷变化值、调门开度指令变化值、调门实际开度变化值及功率响应时间均满足试验要求，曲线符合网调对调频机组的要求。中试所试验人员最终得出结论：我公司一次调频功能试验结果合格，在机组正常运行期间能正常投入，满足电网自动化调度的要求。,3/30/2025,17,小组活动前后的自我评价及相关的雷达图,个人能力,7,8,7,项 目,团队合作,QC,知识,质量意识,解决问题的信心,个人评价（满分为,10,分）,活动前的平均 评价分,活动后的平均 评价分,8,6,5,6,9,8,7,3/30/2025,18,总结回顾和今后打算,在本次活动中,通过全体小组成员众志成城、坚持不懈的努力,最终胜利的实现了本次活动的目标。,通过活动，我们小组成员无论在专业技术上，还是在其它各方面均有了很大的提高，这些经验的积累将使我们对攻克下一个难关充满信心。由于新设备、新技术的大量使用也给我们带来了许多新的难题。加强专业技能培训，提高业务知识学习能力，大量积累工作经验将作为我们今后工作的重点与难点。,3/30/2025,19,欢 迎 各 位 评 委 给 予 指 导,检修部热控班,QC,小组,谢 谢,
