峨眉山川主公路地质灾害评估报告

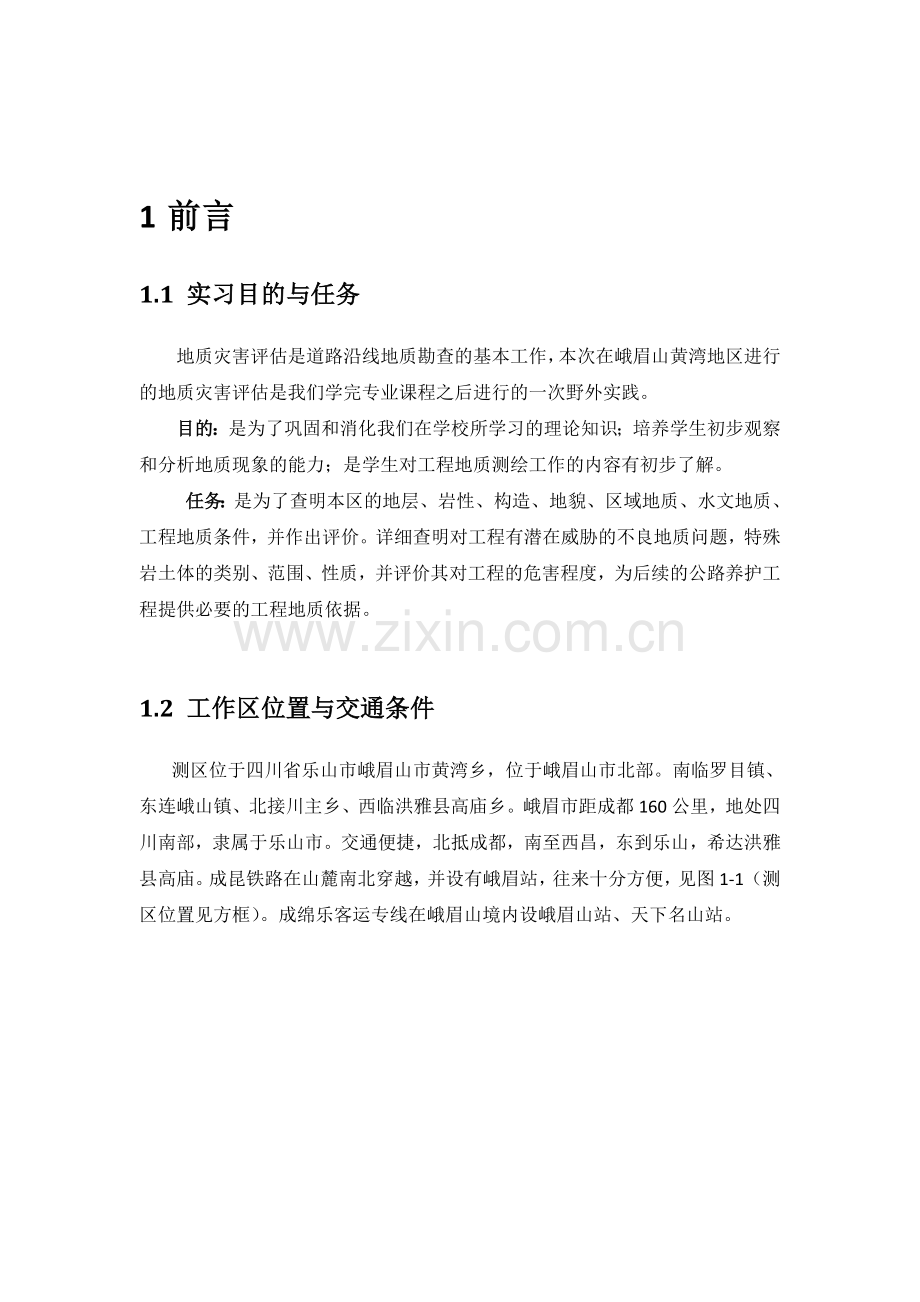

1 前言
1.1 实习目的与任务
地质灾害评估是道路沿线地质勘查的基本工作，本次在峨眉山黄湾地区进行的地质灾害评估是我们学完专业课程之后进行的一次野外实践。
目的：是为了巩固和消化我们在学校所学习的理论知识；培养学生初步观察和分析地质现象的能力；是学生对工程地质测绘工作的内容有初步了解。
任务：是为了查明本区的地层、岩性、构造、地貌、区域地质、水文地质、工程地质条件，并作出评价。详细查明对工程有潜在威胁的不良地质问题，特殊岩土体的类别、范围、性质，并评价其对工程的危害程度，为后续的公路养护工程提供必要的工程地质依据。

1.2 工作区位置与交通条件
测区位于四川省乐山市峨眉山市黄湾乡，位于峨眉山市北部。南临罗目镇、东连峨山镇、北接川主乡、西临洪雅县高庙乡。峨眉市距成都160公里，地处四川南部，隶属于乐山市。交通便捷，北抵成都，南至西昌，东到乐山，希达洪雅县高庙。成昆铁路在山麓南北穿越，并设有峨眉站，往来十分方便，见图1-1（测区位置见方框）。成绵乐客运专线在峨眉山境内设峨眉山站、天下名山站。

图1-1 峨眉山市交通位置图
2 测区自然地理与水文气象环境
2.1 自然地理
峨眉山位于四川盆地西部边缘，地处峨眉县西南。位于北纬29.36东经103.29峨眉山地形复杂。峨眉山山势高耸。孤峰突起。最高峰万佛顶海拔3097.9米。相对海拔2658 米。山体坡度大，一般在40度以上，悬岩绝壁，峡谷急流很多。不同方向的断层纵横交错，褶皱被断层切断从而使峨眉山区显现典型的块断构造特征。峨眉山区北东向的有峨眉山大断层，北西向的有挖断山断层，南北向的有报国寺断层，近东西向的有万年寺断层。峨眉山大背斜被这些断层所交切错断。境内有峨眉河经过，峨眉山毗邻岷江、大渡河和青衣江。
2.2 气候水文环境
峨眉山气候垂直分异显著，见表2-1所示。山麓平原地区属中亚热带季风湿润气候，冬暖夏热、四季分明，降水集中在夏季；中山地带为冬长夏暖的山地涅带气候；山顶为亚高山寒温带气候，冬季漫长寒冷，终年阴湿无夏。
表2-1 峨眉山气温及降水量
项目

地带
月平均气温（℃）
年均气温
（℃）
年均降水量（mm）
海拔（m）
一月
三月
五月
七月
九月
十一月
金顶
3000
-5.9
0
6.1
12
8.0
-0.3
3.1
1958.8
雷洞坪
2500
-3.7
2.7
10.9
15.5
11.3
2.3
6.0

洗象池
2000
-1.0
5.1
13.6
18.2
14.0
5.0
9.0

仙峰寺
1500
1.7
8.1
16.3
20.9
16.7
7.7
12.0

洪椿坪
1000
4.4
10.8
19.0
23.6
19.4
10.4
14.0

报国寺
≤500
7.1
13.5
21.7
26.3
22.1
13.1
17.2
1593.8
峨眉山高耸的地势，对南来的气流有抬升作用，使峨眉山温度、雨量、湿度垂直差异明显，与临近地区较颇为特殊。从温度来看，地势越高，气温越低，年较差越小，山麓地带的峨眉县年平均气温17.20C，而山顶的金顶年平均气温3.10℃，山麓年较差19.30℃，山顶则为18.0℃。
以雨量来看，峨眉山与临近地区相比，雨量多的多，这主要是因为山地对气流抬升作用产生一定数量的地形雨而致，峨眉山年降水量1959.8mm，峨眉市区1593.8mm，两地相差366mm。降水大部分集中于夏季。
从湿度来看，峨眉山平均湿度为86%，个别月份达93%。而峨眉县城为80%。主要因峨眉山山体高大，使空气在不同高度凝结成云雾，峨眉山终年在云雾笼罩之中。
3 测区工程地质条件
3.1 地形地貌
测区总体地势西部高，东部低，地形切割较大，地形坡度一般为10°～40°，海拨高程在402～747m之间，最大相对高差345m。
测区西北部和东南部主要是低山区，坡度在30°到40°之间。陆地地貌为山间河谷冲积平原。测区中南部黄湾地区有阶地发育，共有五级阶地，阶地基岩主要为砂岩与泥岩，上部为第四系堆积物，主要为砂卵砾石层。
沙溪庙组、夹关组等以砂岩为主的地层地区，地形陡峭，坡度普遍中等偏大在30°到40°之间，在蓬莱-遂宁组、灌口组、名山组等以泥岩或砂岩泥岩互层为主的地层地区，地形相对平坦，坡度中等偏小，在20°到30°之间。
峨眉河穿过本区，受流水作用影响，河流弯曲，流域范围内有砂岩与泥岩软硬互层，上游两岸可见河漫滩，下游以峡谷为主。
总体上来说，测区所在区域地形起伏变化较大。
3.2 地层岩性
测区地层依次为：第四系、凉水井组、名山组、灌口组、夹关组、蓬莱镇组、遂宁组、沙溪庙组，自流井组，须家河组。测区地层简表如表3-1所示。
表3-1 峨眉实习区地层简表
年代地层单位
岩石地层单位
代号
厚度(m)
岩性简述
第四系

Q
0-130
冲积、洪积、残积、坡积层
第三系
上新统
凉水井组
N1
135
半胶结的砾石层、粉砂质粘土层。产植物化石。（河流相）

中新统

（缺失）
渐新统
始新统
古新统
名山组
Em
150
下部以砖红色中－厚层砂岩为主，夹薄层泥岩；上部以砖红色泥岩为主，夹粉砂岩及细砂岩。产介形类及孢粉分石。（半咸化湖泊沉积）
白垩系
上统
灌口组
K2g
423
砖红、紫红色中－厚层状粉砂岩、泥岩，岩石中含大量石膏晶粒，膏盐晶洞。具水平层理、小型斜层理和微波状层理。产介形类化石。上部夹少量灰岩、白云岩及薄层石膏（咸化湖泊沉积）
下统
夹关组
K1j
453
砖红色厚－巨厚层状砂岩夹少量粉砂岩及薄层泥岩，底部具底砾岩。具大型交错层理、平行层理、槽型层理、波痕、干裂及冲刷面构造。产介形类、鱼类、恐龙足迹化石等。（河流相）
侏罗系
上统
蓬莱镇组
J3p
90
以紫红色泥岩为主，夹粉砂岩及少量细砂岩，偶夹灰岩团块或灰岩薄层。发育微波状层理。产双壳类、介形类化石。（湖相）
遂宁组
J1sn
370
以鲜艳的砖红色泥岩为主，夹少量砂岩、粉砂岩及薄层状泥灰岩。干裂发育。产介形类化石。（河泛平原上的河漫湖沉积）
中统
沙溪庙组
J2s
398
紫灰、灰绿、紫红等色的砂岩、粉砂岩、泥岩的旋回层上，上部夹少量泥灰岩，底部为厚约10m的灰黄色厚层状砂岩。具斜层理及楔状、平行层理等。产双壳类、介形类、植物化石。（河流相）
3.2.1 第四系
该地层为冲洪积、残坡积，岩性为黄色黏土层及石层。在与凉水井组交界处有凉水井断层发育。
3.2.2 凉水井组
分布较少为淡黄色半胶结的砾石层、粉砂质粘土层，砾石分选性较好，磨圆度较高，有植被覆盖。在与第四系交界出发育有凉水井断层。
3.2.3 名山组
下部以砖红色中－厚层砂岩为主，夹少量薄层泥岩；上部以砖红色泥岩为主，夹粉砂岩及细砂岩。出露泡砂岩，质软、风化程度高，有植被覆盖。
3.2.4 灌口组
上部为砖红、紫红色中－厚层状粉砂岩、泥岩，下部为中厚层砖红色粉砂岩夹薄层紫红色泥岩。岩石中含大量石膏晶粒，膏盐晶洞，胶结好.表面风化严重，有植被覆盖。本地层很大一部分被阶地所覆盖，在北部出露较多。具水平层理、小型斜层理和微波状层理。
3.2.5 夹关组
上部为砖红色厚－巨厚层状砂岩夹少量粉砂岩及薄层泥岩，底部具底砾岩。具大型交错层理、平行层理、槽型层理、波痕、干裂及冲刷面构造。本区中南部部分被阶地覆盖，北部出露基岩较多。
3.2.6 蓬莱—遂宁镇组
基岩以紫红色泥岩、鲜艳的砖红色泥岩为主，夹粉砂岩及少量细砂岩，干裂发育。在北部出露基岩较多，基岩表面风化严重，植被茂盛。
3.2.7 沙溪庙组
上部为紫灰、灰绿、紫红等色的砂岩、粉砂岩、泥岩的旋回层上，夹少量泥灰岩。底部为厚约10m的灰黄色厚层状砂岩。具斜层理及楔状、平行层理等。本区中部有第四系堆积物覆盖，北部出露基岩较多，表面风化严重，有植被覆盖。
3.3 地质构造
3.3.1 褶皱
马林岩向斜：位于姚坝南东45°、距离姚坝250m左右，如图4-7所示。向斜核部为名山组地层，北西翼为夹关组、灌口组，南东翼依为名山组、凉水井组，其间覆盖有第四纪地层。夹关组以砂岩为主，夹少量泥岩，灌口组以粉砂岩、泥岩为主，岩石中含大量石膏晶粒，膏岩晶洞。名山组以中—厚层砂岩为主，夹薄层泥岩，凉水井组以半胶结的砾石层为主。最新地层为名山组，北西翼夹关组与蓬莱遂宁组交界处出现平行不整合。
3.3.2 断层
凉水井断层：该断层为逆断层，位于凉水井一带，全长约7km，断层走向为北东—南西向，倾向北西。断层带上盘为灌口组紫红色中厚层状砂岩，下盘为凉水井组半胶结砾石层粉质粘土层。受构造运动影响，断层有中新统、渐新统、始新统地层缺失。
3.4 水文地质条件
地下水类型：地下水类型为地表水、裂隙水、空隙水、岩溶水。测区内，主要的地表水有：贯穿整个区域的峨眉河。
含水岩组特征：第四系孔隙水主要分布于沟谷和洼地的松散土体中，一般为潜水，分布较为零散，水量较小，动态变化较大。大多有大气降水、地表水或基岩裂隙水补给，以泉水、渗流或湿地等形式向小河及溪沟中排泄。
基岩裂隙水主要赋存于下伏基岩的风化裂隙中，水位埋深随地形起伏变化大，地下水多向负地形局部汇集，水量受峨眉河控制，地下水受大气降水补给或空隙潜水渗透补给，随季节而变化，富水性较差，水量贫乏。

3.7 地质灾害评估
3.7.1 滑坡
本区有两处较大的滑坡，一个是枇杷树滑坡；还有一个是环山子滑坡。
唐河坝滑坡长约450m，宽约750m，滑坡体前缘可见大量块石，基岩为自流井组地层，岩层产状为87°∠25°，滑体上还有次级滑坡体存在不可见滑面下伏基岩。该滑坡后缘有明显陡坎，不过后缘张力发育的拉裂隙已被坡面崩积物和第四纪堆积物所填充覆盖。根据国土资发[2004]69号文件中的地质灾害危险性分级表划分标准确定枇杷树滑坡危险性等级为中等危害。
环山子滑坡，为一顺层滑坡，基岩为沙溪庙组地层，产状95°∠33°。环山子滑坡已基本稳定，对周围村名生命财产影响范围较小，影响程度也不高，根据国土资发[2004]69号文件中的地质灾害危险性分级表划分标准可确定枇杷树滑坡危险性等级为小危害。

3.7.2 崩塌
崩塌主要发生在较硬的岩层，本测区中灌口组，夹关组和沙溪庙组都有发育，。崩塌会使建筑物，有时甚至使整个居民点遭到毁坏，使公路、铁路被掩埋。由崩塌带来的损失，不单是建筑物毁坏的直接损失，并且常因此而使交通中断，给运输带来重大损失。崩塌有时还会使河流堵塞形成堰塞湖，这样就会将上游建筑物及农田淹没，在宽河谷中，由于崩塌能使河流改道及改变河流性质，而造成急湍地段。
4地质灾害危险性预测评估
工程建设可能引发和加剧的地质灾害
其一，评估区k0+68.6—k0+100.9路段，川主公路穿越自流井组，右边坡为中缓倾顺向边坡，风化程度高，局部有崩塌现象，在道路扩建后，该边坡可能发生较大崩塌地质灾害，其可能性中，危害性中，危险性中。
其二，评估区k1+850.3—k1+899.6段，属于沙溪庙组，以厚层状砂岩为主，岩石完整性较好，但局部有碎石滑落。地质灾害中等发育，在道路扩建后，该边坡可能发生较大崩塌地质灾害可能性中等，危害性中等，危险性中等。
其三，评估区k2+308.7—k2+429.1段，属于沙溪庙组，以紫红色砂岩、粉砂岩、泥岩旋回层为主，节理发育，中度风化，边坡少量崩塌，岩体具有两组结构面，扩建后该边坡可能发生较大崩塌地质灾害，可能性中，危害性中，危险性中。
其四，评估区k4+340—k4+440段属于关口组地层，以紫红色砂岩为主，具有水平层理，裂隙发育，岩体不完整，地质灾害发育程度弱发育，道路扩建后，边坡可能发生一定的崩塌，可能性小，危害性小，危险性小。
其五，在枇杷树滑坡路段，该滑坡地质灾害强发育，预测评估工程建设有可能引发或加剧滑坡、崩塌，危害程度大。而在环山子滑坡路段，由于该滑坡已经基本稳定，故而工程建设引起的扰动使此滑坡滑动的可能性也比较小，可能性小，危害性小，危险性小。
综上，预测评估建设工程在评估区前段引发或加剧滑坡、崩塌、泥石流等地质灾害的可能性中等，危害性中等，危险性中等；评估区后段建设工程引发或加剧滑坡、崩塌、泥石流等地质灾害的可能性小，危害性小，危险性小。而在滑坡路段应该先做好排水措施，以及锚杆，抗滑桩的设计，做到开挖过程的实时监测，并采用台阶开挖，先挖上部，再挖下部。
5地质灾害危险性综合分区评估以及防治措施
综上所述，沿线评估区在开发建设过程中，所引起的崩塌地质灾害危害程度个别属于小危害，大部分属于中等危害，而所引起的滑坡，对于枇杷树滑坡地质灾害危害程度属于大危害，枇杷树滑坡属于小危害。对于如前所述，可能发生滑坡的中缓倾顺向边坡，其大部分属于中等危害程度。
所以，在进行道路扩建升级时，不宜进行大开挖，在上述可能发生较大崩塌的边坡路段，应根据具体的节理裂隙发育情况，先进行喷浆处理，待岩体完整性有所提高后，再进行分台阶开挖；对于中缓倾顺向边坡路段，应根据具体裂隙切割情况，对岩体进行锚杆支护，做到“先支护，后开挖”；对于枇杷树滑坡路段，应做好天沟等排水措施，以及做好锚杆支护甚至做抗滑桩设计，并在开挖过程中，采用分台阶开挖法，先开挖上部，再开挖下部，做到实时监测。
6总结与认识
本次实习，我们查明了本区的地层、岩性、构造、地貌、区域地质、水文地质、工程地质条件，并作出评价。详细查明对工程有潜在威胁的不良地质问题，特殊岩土体的类别、范围、性质，并评价其对工程的危害程度，为场址选择及勘察方案的布置提供依据。
在实习中，我们巩固和消化我们在学校所学习的理论知识；培养了初步观察和分析地质现象的能力；对工程地质测绘工作内容有初步了解；提高了地质思维能力和增加了对地质科学的兴趣，为后续课程奠定一定的感性基础。在实习中，活跃思维、激发学习兴趣，对地质测绘的工作方法和技能进行训练，树立和巩固专业思想。
