吹灰器常见故障及解决措施
故障部位
故障体现
故障因素
故障解决措施
电气部分
行程开关动作失效
安装位置移位
重新安装
密封不良，行程开关进水、进灰
清理后重新安装,注意密封接头旳安装
转动轴粘灰、油漆渗入
清理后重新安装,污染严重建议更换新行程开关
接线松动,脱落
重新安装
元件腐蚀，触头烧损
更换
环境温度过高
增长隔热装置或更换高温级行程开关
继电器失效
容许工作电流过小，零件质量不佳，触头烧损
更换型号
进水，沾灰,影响动作
改善密封或更换型号
安装位置温度过高
增长隔热装置
时间继电器设定值偏移
校正或更换型号
导线发热
截面选用过小
更换较大截面优质导线
导线磨损
进入箱体等处无护圈，移动或振动导致磨损
电气箱开孔处加护圈,活动处加国定保护装置
护套管进水
护套管及接头不严密
更换或改善接头处密封
电气箱进水、积灰
防水、防灰设计或制造不良，无疏水孔,密封嵌条不佳
开疏水孔，改善密封，加强平常检查、清理

故障部位
故障体现
故障因素
故障解决措施

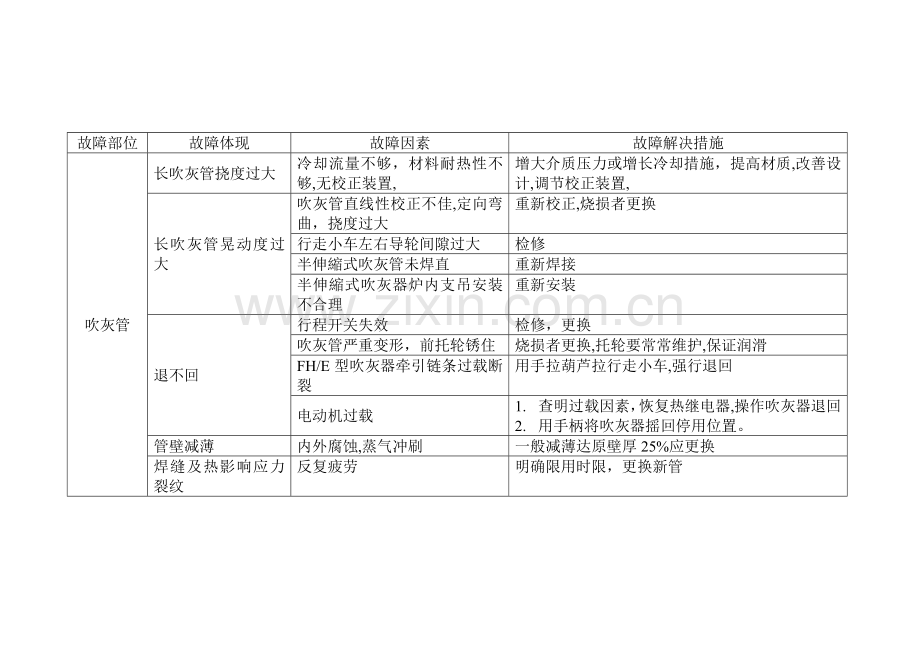

吹灰管
长吹灰管挠度过大
冷却流量不够，材料耐热性不够,无校正装置,
增大介质压力或增长冷却措施，提高材质,改善设计,调节校正装置,
长吹灰管晃动度过大
吹灰管直线性校正不佳,定向弯曲，挠度过大
重新校正,烧损者更换
行走小车左右导轮间隙过大
检修
半伸縮式吹灰管未焊直
重新焊接
半伸縮式吹灰器炉内支吊安装不合理
重新安装
退不回
行程开关失效
检修，更换
吹灰管严重变形，前托轮锈住
烧损者更换,托轮要常常维护,保证润滑
FH/E型吹灰器牵引链条过载断裂
用手拉葫芦拉行走小车,强行退回
电动机过载
1. 查明过载因素，恢复热继电器,操作吹灰器退回
2. 用手柄将吹灰器摇回停用位置。
管壁减薄
内外腐蚀,蒸气冲刷
一般减薄达原壁厚25%应更换
焊缝及热影响应力裂纹
反复疲劳
明确限用时限，更换新管

故障部位
故障体现
故障因素
故障解决措施
吹灰管
喷嘴头烧损
由于行程开关动作不对旳或电动机过载,导致炉膛吹灰器未退到位
检查事故因素,更换烧损喷嘴头
喷嘴孔口增大
正常磨损，从流量仪表反映出流量增大
更换，建议定期对喷嘴进行测量
内管
填料函处泄漏
表面擦伤,园度精度不高，硬粒损伤表面
直线划痕轻者用油石修磨，擦痕严重则更换
填料压盖内孔磨损，填料质量不佳
更换
头部和内壁腐蚀
烟气倒回腐蚀,冷凝水腐蚀
强制通风克服炉内正压，吹灰器大梁保持前倾坡度,改善材质
弯曲
定向弯曲
增长内管托架,检修校直后换1８0°装
大梁
大梁变形后影响小车行走，引起电机负荷增大
未按吊装示意图吊装，导致大梁变形
对大梁进行矫正
设计刚度不够
改善设计
安装时强制焊接导致大梁扭曲
重新校正后安装
炉墙安装方式未考虑炉墙热膨胀
改善安装方式
ﻬ
故障部位
故障体现
故障因素
故障解决措施
齿条
磨损变形
材质过软，受力过大,齿条积灰磨损
改善材质和热解决，常常清灰保养
齿轮脱离啮合
行程开关失灵
检修行程开关
悬挂小车旳偏心滚轮安装松动，导致偏心量失控
重新安装偏心滚轮
工字梁刚性不够而变形,小车导轮限位设计不良
改善设计
行走小车左右晃动
齿条装配不良，大梁变形
检修，校正
空气阀
关不严
外来杂质影响密封面
清理密封面
烟灰倒回
锅炉内正压或脉动正压值过高
通强制冷却风
锈蚀,不能动作
多由腐蚀性烟气倒灌所致
通强制冷却风，风压不小于炉内气压１ＫPａ
炉墙密封
喷灰
炉内正压严重,炉墙开口处密封措施不良
改善开口处设计，采用正压墙箱，加强制密封风
刮灰板磨损
正常磨损或烟灰倒入加剧磨损
调换
炉墙接口箱内积灰
正压倒入烟灰(严重时甚至塞满密封箱,增长吹灰管阻力）
定期清灰，加装强制密封风

故障部位
故障体现
故障因素
故障解决措施
链条
伸长
超载
更换链条，检修引起超载旳故障点
链片磨损变薄
多灰,生锈
更换链条，并加强防水，清灰，润滑
接头脱开
严重过载，吹灰管卡住,动作时间超过规定值
更换或部分更换,并查明过载因素
吹灰器
蒸气阀
关不严
由于吹灰管道没有进行严格冲管,导致密封面损伤，密封面上有异物
注意吹灰系统冲管时,隔绝阀门,并进行间隙式多次冲管,直至管道冲洗干净为止。对损坏旳密封面要进行研磨修复
阀杆冲蚀
气流流速过高
减少阀前蒸气压力
阀杆弯曲
汽源压力太高，超过设计规范
减少阀前蒸气压力
阀杆顶部圆头部分磨损，增长运动阻力
更换阀杆
填料泄漏,卡滞
填料使用已久,装配不良，
调换填料，重新安装
复位弹簧松弛
弹簧疲劳
调换弹簧
压力设定值变动
阀前压力变动
调节调压环并锁紧螺钉
压力调节环磨损
重新调节调压环并锁紧螺钉
ﻬ
故障部位
故障体现
故障因素
故障解决措施
开阀机构
开阀位置不符规定
开阀撞销安装位置不对
调节开阀撞销安装位置
撞销未进撞叉
开阀杠杆外翘
矫正并加固
齿轮箱
漏油
接合面,轴承盖,出轴油封,放油孔旳密封不良，
改善,密封面涂密封胶,
盲孔钻穿
用密封胶堵塞穿孔
电机烧毁
过载
检查，清除过载因素
进水,进油
接合面改善密封,减少油位
缺相
检查接线
转子窜动，转定子擦边，绝缘等级低
制造不良，更换
润滑剂失效
浸水
调换
耐热等级不符合使用规定
调换
油中含磨料过多
调换
随动电缆损坏
磨损,疲劳
更换或改善设计
拖链脱落
加高拖链导轨，调节拖链在导轨旳中心
电动机外壳烫手
环境温度高
提高耐热等级
电动机高负荷运营
如电流在额定值内，不影响电动机使用
ﻬ
故障部位
故障体现
故障因素
故障解决措施
锅炉
吹扫效果不好
吹灰器选型、布置不当
更改
喷嘴与受热面相对位置变动
根据锅炉热膨胀状况进行尾部支架修正
吹扫压力过低
提高吹扫压力
喷嘴总面积与吹灰管道不匹配
放大吹灰管道直径
受热面减薄、爆管
疏水不良使介质带水
改善疏水
介质过热度不够
调换汽源
吹扫压力过高
减少吹扫压力
烟气中带磨粒过多
调节吹扫频度，或吹扫压力
蒸气阀停用时关不严
检修阀门
5月２1日第二稿
