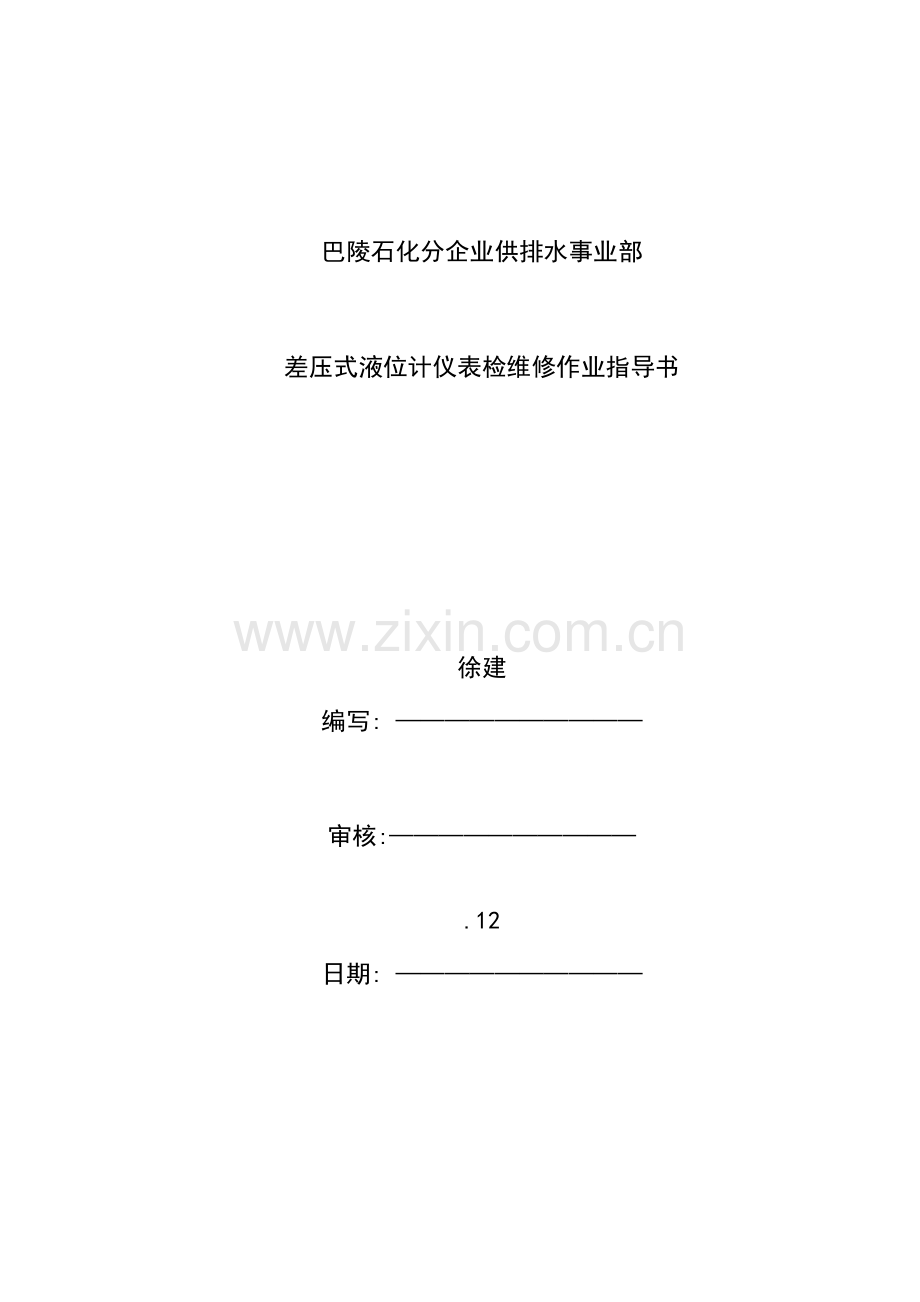

巴陵石化分企业供排水事业部

差压式液位计仪表检维修作业指导书

徐建
编写: ——————————

审核:——————————

.12
日期: ——————————

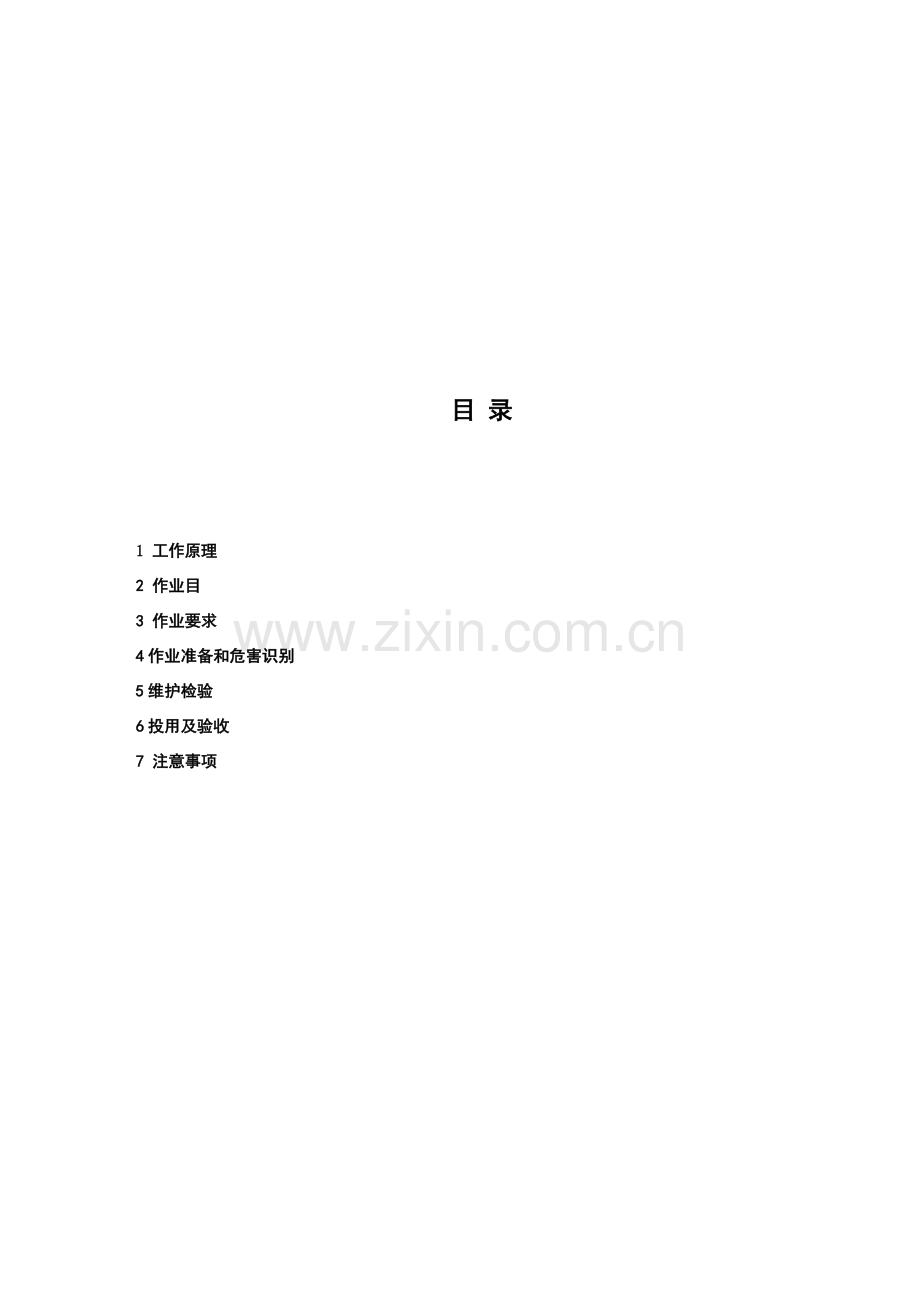

目 录

1 工作原理
2 作业目
3 作业要求
4作业准备和危害识别
5维护检验
6投用及验收
7 注意事项

差压式液位计检修作业指导书
1 工作原理
差压变送器工作原理压力变送器被测介质两种压力通入高、 低两压力室, 作用在δ元件(即敏感元件)两侧隔离膜片上, 经过隔离片和元件内填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上电极各组成一个电容器。
当两侧压力不一致时, 致使测量膜片产生位移, 其位移量和压力差成正比, 故两侧电容量就不等, 经过振荡和解调步骤, 转换成与压力成正比信号。压力变送器和绝对压力变送器工作原理和差压变送器相同, 所不一样是低压室压力是大气压或真空。
A/D转换器将解调器电流转换成数字信号, 其值被微处理器用来判定输入压力值。微处理器控制变送器工作。另外, 它进行传感器线性化。重置测量范围。工程单位换算、 阻尼、 开方, , 传感器微调等运算, 以及诊疗和数字通信。
本微处理器中有16字节程序RAM, 并有三个16位计数器, 其中之一实施A /D转换。
D/A转换器把微处理器来并经校正过数字信号微调数据, 这些数据可用变送器软件修改。数据贮存在EEPROM内, 即使断电也保留完整。
数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采取HART协议控制系统)连接接口。此线路检测叠加在4-20mA信号数字信号, 并经过回路传送所需信息。通信类型为移频键控FSK技术并依据BeII202标准。
2 作业目:
使得差压式液位计处于正常运行和工作。
3作业要求:
3.1 该仪表从系统上拆下作维护或检验时, 必需要求设备安全交出, 卸压并排尽内部介质;
3.2 维护、 检验作业过程中, 应注意以下三点:1、 如被测液体具腐蚀性, 拆换维修时应谨慎操作, 以免液体从过程接头处溅到其她部件上, 2、 本变送器通常见专用工具维修。3、 处理CPU组件。CPU组件内含敏感元件, 易被静电破坏。操作时应避免直接触摸电器部件和电路板上印刷电路, 处理该部件可用诸如金属导线接地方法, 以防静电。
4作业准备和危害识别
4.1、 作业人员联络工艺, 依据仪表回路和作业类别开对应工作票, 并落实工作票所要求安全方法; 关键控制回路和联锁作业必需编制方案, 进行危害识别评定, 做好JHA分析。
4.2、 作业人员佩带对应工器具, 依据测量介质不一样, 携带对应防护器材。
4.3、 如需交出检验, 应要求工艺配合, 并把内部介质安全排放洁净, 不得污染周围环境, 并注意周围高温设备和管线, 严禁随地排放。
5、 维护检验
5.1、 仪表检验检修前, 应该切断电源进行停机。对变送器受压部位进行排液和排气。
5.2、 检验仪表选择。依据推荐校验用仪表, 请选择能够达成要求精度校验仪表。
5.3、 校验。短期维修或者排除故障, 参考EJA220A相关章节内容。注意连接好各仪表并通电预热最少5分钟。
5.4、 拆卸与再安装。维修及替换部件时, 拆卸前必需关闭电源, 截止阀并解除压力。操作时选择合适工具。对于替换内藏指示计、 替换CPU组件、 清洁替换膜盒组件时, 参摄影关章节内容。
5.5、 故障排除。如测量中出现异常时, 请根据厂家所提供步骤图对故障进行分析并排除。有些故障原因复杂, 不可能全部处理, 可与厂家联络寻求支持。
5.5.1基础故障排除。如测量值出现异常, 应先确定是过程变量异常还是测量系统犯错, 如确定测量系统犯错, 再分析故障, 采取对应方法。可采取本仪表所提供自诊疗功效, 排除故障简单方便。
5.5.2对照厂家提供故障排除步骤图, 或者依据错误信息表对应错误代码(详见厂家提供使用说明书), 做到有针对性地检修, 不能盲目行事, 避免造成故障扩大。
6、 投用及验收
6.1、 仪表开启准备。确定隔膜密封法兰连接部位无泄漏。打开电源, 用BT200或者仪表内藏指示计都能够判定仪表是否正常工作状态。打开仪表接线盒盖子, 联接上BT200与“SUPPLY”“十、 一”极性。出现“GOOD”字样, 说明仪表处于正常状态。依据现场实际需要, 确定是否改变其参数设置。
6.2、 仪表零点调整。在完成开启准备以后, 须进行零点调整。方法有两种: 一是仪表本身壳体上调零螺钉进行; 二是用专用配套智能终端手操器(BT200)进行调整输出信号确定。在进行液位变送器零点调整时, 有可能液罐内液位调不到测量范围下限值(%), 这时可将变送器输出信号调到与高精度压力测量器所得到实测值一致。对于能够设定测量范围, 利用调零螺钉调零时, 应注意顺时针输出增大, 逆时针输出减小, 精调应慢粗调可加紧。同时一定注意: 调零后不能立刻断电。假如在调零后30秒钟内断电, 零点将会恢复到原值。
6.3、 仪表开启。打开截止阀, 检验运行情况, 如出现振荡, 应该合理选择阻尼时间常数。完成检验后, 确定仪表正常后, 应该把目前BT200拆下, 拧紧全部终端螺钉。拧紧接线盒和放大器罩盖。盖上调零装置盖板并拧紧固定螺钉。
6.4、 检验投用该差压式液位计运行情况。
7、 注意事项
7.1、 作业前必需了解工艺介质、 压力和温度, 方便采取一定防护方法,
7.2、 高温介质要冷却后再排放, 排放中要注意预防异常情况发生。
7.3、 树立安全、 环境保护意识, 严禁随地排液。
7.4、 做到工完料尽场地清。
7.5、 作业完成后, 应该立刻销相关作业票。
