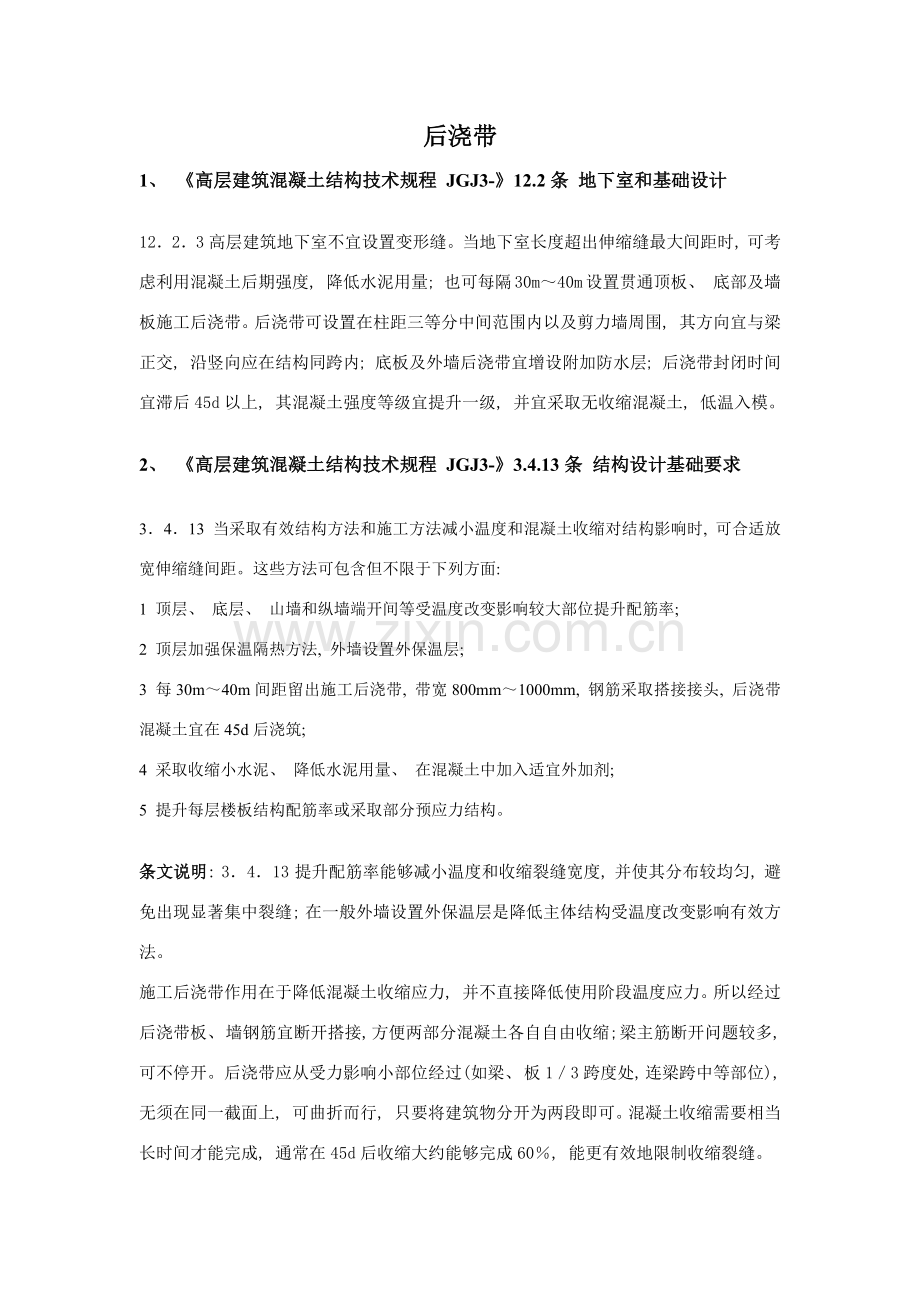

后浇带
1、 《高层建筑混凝土结构技术规程 JGJ3-》12.2条 地下室和基础设计
12．2．3 高层建筑地下室不宜设置变形缝。当地下室长度超出伸缩缝最大间距时, 可考虑利用混凝土后期强度, 降低水泥用量; 也可每隔30m～40m设置贯通顶板、 底部及墙板施工后浇带。后浇带可设置在柱距三等分中间范围内以及剪力墙周围, 其方向宜与梁正交, 沿竖向应在结构同跨内; 底板及外墙后浇带宜增设附加防水层; 后浇带封闭时间宜滞后45d以上, 其混凝土强度等级宜提升一级, 并宜采取无收缩混凝土, 低温入模。
2、 《高层建筑混凝土结构技术规程 JGJ3-》3.4.13条 结构设计基础要求

3．4．13 当采取有效结构方法和施工方法减小温度和混凝土收缩对结构影响时, 可合适放宽伸缩缝间距。这些方法可包含但不限于下列方面:
1 顶层、 底层、 山墙和纵墙端开间等受温度改变影响较大部位提升配筋率;
2 顶层加强保温隔热方法, 外墙设置外保温层;
3 每30m～40m间距留出施工后浇带, 带宽800mm～1000mm, 钢筋采取搭接接头, 后浇带混凝土宜在45d后浇筑;
4 采取收缩小水泥、 降低水泥用量、 在混凝土中加入适宜外加剂;
5 提升每层楼板结构配筋率或采取部分预应力结构。
条文说明: 3．4．13 提升配筋率能够减小温度和收缩裂缝宽度, 并使其分布较均匀, 避免出现显著集中裂缝; 在一般外墙设置外保温层是降低主体结构受温度改变影响有效方法。
施工后浇带作用在于降低混凝土收缩应力, 并不直接降低使用阶段温度应力。所以经过后浇带板、 墙钢筋宜断开搭接, 方便两部分混凝土各自自由收缩; 梁主筋断开问题较多, 可不停开。后浇带应从受力影响小部位经过(如梁、 板1／3跨度处, 连梁跨中等部位), 无须在同一截面上, 可曲折而行, 只要将建筑物分开为两段即可。混凝土收缩需要相当长时间才能完成, 通常在45d后收缩大约能够完成60％, 能更有效地限制收缩裂缝。
3、 《地下工程防水技术规范》(GB50108-) 地下工程混凝土结构细部结构防水 5.2条
5．2．1 后浇带宜用于不许可留设变形缝工程部位。
5. 2．2 后浇带应在其两侧混凝土龄期达成42d后再施工; 高层建筑后浇带施工应按要求时间进行。
5．2．3 后浇带应采取赔偿收缩混凝土浇筑, 其抗渗和抗压强度等级不应低于两侧混凝土。
Ⅱ 设 计
5．2．4 后浇带应设在受力、 和变形较小部位, 其间距和位置应按结构设计要求确定, 宽度宜为700-1000mm。
5．2．5 后浇带两侧可做成平直缝或阶梯缝, 其防水结构形式宜采取图5．2．5—l一5．2．5—3。

5．2．6 采取掺膨胀剂赔偿收缩混凝土, 水中养护14d后限制膨胀率不应小于o．015％, 膨胀剂掺量应依据不一样部位限制膨胀率设定值经试验确定。
Ⅲ 材 料
5．2．7 用于赔偿收缩混凝土水泥、 砂、 石、 拌合水及外加剂、 掺合料等应符合本规范第4．1节相关要求。
5. 2．8 混凝土膨胀剂物理性能应符合表5．2．8要求。
IV 施 工
5．2．9 赔偿收缩混凝土配合比除应符合本规范第4．1. 16条要求外, 尚应符合下列要求:
1 膨胀剂掺量不宜大于12％;
2 膨胀剂掺量应以胶凝材料总量百分比表示。
5．2．10 后浇带混凝土施工前, 后浇带部位和外贴式止水带应预防落入杂物和损伤外贴止水带。
5．2．11 后浇带两侧接缝处理应符合本规范第4．1．26条要求。
5．2．12 采取膨胀剂拌制赔偿收缩混凝土时, 应按配合比正确计量。
5．2．13 后浇带混凝土应一次浇筑, 不得留设施工缝; 混凝土浇筑后应立刻养护, 养护时间不得少于28d。
5. 2．14 后浇带需超前止水时, 后浇带部位混凝土应局部加厚, 并应增设外贴式或中埋式止水带(图5．2．14)。
条文说明
5．2．1 后浇带是在地下工程不许可留设变形缝, 而实际长度超出了伸缩缝最大间距, 所设置一个刚性接缝。即使前后浇筑混凝土接缝形式和防水混凝土施工缝大致相同, 但后浇带位置与结构形式、 地质情况、 荷载差异等有很大关系, 故后浇带应按设计要求留设。
5．2．2 后浇带应在两侧混凝土干缩变形基础稳定后施工, 混凝土收缩变形通常在龄期为6周后才能基础稳定, 在条件许可时, 间隔时间越长越好。
高层建筑后浇带施工除满足上述条件外, 尚应符合国家现行标准《高层建筑混凝土结构技术规程》JGJ 3—第13. 5．9条要求, 对高层建筑后浇带施工应按要求时间进行。这里所指按要求时间应经过地基变形计算和建筑物沉降观察, 并在地基变形基础稳定情况下才能够确定。
高层建筑通常是根据上部结构、 基础与地基共同作用进行变形计算, 其计算值不应大于地基变形许可值; 必需时, 还需要分别预估建筑物在施工期间和使用期间地基变形值。测定建筑地基沉降量、 沉降差及沉降速度, 是一个十分直观方法。通常情况下, 若沉降速度小于0．01—0。04m／d时, 可认为已进入稳定阶段, 具体取值宜依据各地域地基土压缩性确定。如工程需要合适提前浇筑后浇带混凝土, 应采取有效方法, 并取得设计单位同意。
5. 2．3 赔偿收缩混凝土是在混凝土中加入一定量膨胀剂, 使混凝土产生微膨胀, 在有配筋情况下, 能够赔偿混凝土收缩, 提升混凝土抗裂性和抗渗性。后浇带采取赔偿收缩混凝土, 是为了使新旧混凝上粘结牢靠, 避免出现新收缩裂缝造成工程渗漏水隐患。赔偿收缩混凝土配合比设计, 尚应满足防水混凝土抗渗和强度等级要求, 故要求赔偿收缩混凝土抗渗和强度等级不应低于两侧混凝土。
Ⅱ 设 计
5．2．4 后浇带部位在结构中实际形成了两条施工缝, 对结构在该处受力有些影响, 所以应设在变形较小部位。
后浇带间距是依据多年来工程实践总结出来。采取赔偿收缩混凝上时, 底板后浇带最大间距可延长至60m; 超出60m时, 可用膨胀加强带替换后浇带。加强带宽度宜为1—2m, 加强带外用限制膨胀率大于0．015％赔偿收缩混凝土浇筑, 带内用限制膨胀率大于0．03％、 强度等级提升5MPa膨胀混凝土
浇筑。
后浇带宽度关键考虑: 一是对后浇带部位和外贴式止水带保护, 二是对落入后浇带内杂物清理, 三是对施工缝处理和埋设遇水膨胀止水条, 故后浇带宽度宜为700～1000mm。
5．2．5 本条取消了原规范对钢筋主盘断开要求, 因为这一要求是结构方面问题, 与防水无关。
·后浇带两侧留缝形式, 依据施工条件可做成平直缝或阶梯缝。选择遇水膨胀止水条应含有缓胀性能, 其7d膨胀率不应大于最终膨胀率60％, 当不符合时应采取表面涂缓胀剂方法。
5．2．6 采取膨胀剂赔偿收缩混凝土, 其性能指标确定: 一是在不影响抗压强度条件下膨胀率要尽可能增大; 二是干缩落差要小。
现行国家标准《混凝土外加剂应用技术规范》GB 50119—第8．3．1条已明确指出: 赔偿收缩混凝土收缩受到限制才会产生裂缝, 而混凝土膨胀在限制条件下才能产生预压应力。
假设预压应力σc为0．2MPa, 依据公式σc＝μ·Es·ε2(μ——配筋率; E2——钢筋弹性模量; ε2——限制膨胀率), 就能够确定ε2值。赔偿收缩混凝土膨胀率应按现行国家标准《混凝土外加剂应用技术规范》GB 50119—附录B要求, 经过计算得出: 当σc为0．2—0．7MPa时, 其限制膨胀率ε2最大值为0．05％, 最小值为0．015％。所以, 本条要求赔偿收缩混凝土水中养护14d限制膨胀率应大于0．015％。由资料表明: 美国要求限制膨胀率为0.03％, 日本规范为0．015％以上。中国大量试验结果, 认为限制膨胀率在0．025％～0．040％范围内, 其赔偿效果很好。鉴于测定赔偿收缩混凝土干缩率养护期太长, 不利于在工程中应用, 故本条不予要求。
中国膨胀剂品种有10多个, 按国家现行标准《混凝土膨胀剂》JC 476要求, 膨胀剂最大掺量(替换水泥率)不宜超出12％; 多年来中国已研制生产低碱掺量膨胀剂, 用于赔偿收缩混凝土时, 膨胀剂推荐最低掺量不宜小于6％。因为膨胀剂品种不一样, 掺量不一样, 它与水泥、 外加剂和掺合料存在适应性问题, 同时应依据不一样结构部位约束条件, 设定限制膨胀剂, 进行赔偿收缩混凝土配合比设计, 经试验确定膨胀剂掺量。
Ⅲ 材 料
5．2．8 混凝土膨胀剂是指与水泥、 水拌合后经水化反应生成钙钒石或氢氧化钙, 使混凝土产生膨胀一个外加剂。膨胀剂种类较多, 从中国外应用效果和可靠性来看, 以形成钙钒石和氢氧化钙膨胀剂性能较为稳定。现行行业标准《混凝土膨胀剂》JC 476中’把混凝土膨胀剂分为三类; 硫铝酸钙类、 氧化钙类和复合膨胀剂类。鉴于中国混凝土中大多掺入粉煤灰、 矿渣粉等掺合料, 膨胀剂也可视为特殊掺合料。表5．2．8要求混凝土膨胀剂物理性能, 关键是参考《混凝土膨胀剂》JC 476中相关物理性能指标。
施工现场应抽样复检细度、 凝结时间、 水中7d限制膨胀率、 抗压强度和抗折强度等项目。
Ⅳ 施 工
5．2. 9 按现行国家标准《混凝土外加剂应用技术规范》GB 50119—中要求, 赔偿收缩混凝土中膨胀剂掺量宜为6％～12％。混凝土配合比中膨胀剂掺量多少适宜, 应依据限制膨胀率设定值经试验确定。
多年来, 混凝土除水泥作为胶凝材料外, 还有粉煤灰、 硅粉等掺合料作为胶凝材料; 膨胀剂可和水泥、 掺合料共同作为胶凝材料, 所以要求膨胀剂掺量应以胶凝材料总量百分比表示。
赔偿收缩混凝土配合比设计与一般混凝土配合比设计基础相同, 所不一样是膨胀剂掺量(替换胶凝材料率), 应符合下列要求:
1 以水泥和膨胀剂为胶凝材料混凝土。
设基准混凝土配合比中水泥用量为ms, 膨胀剂替换水泥率为K, 则膨胀剂用量为:

5．2．10 为了确保后浇带部位防水质量, 必需确保带内清洁, 同时也应对预设防水设施进行有效保护, 不然极难确保防水质量。
5．2．11 后浇带两条接缝实际是两条施工缝, 所以缝处理应符合防水混凝土施工缝处理要求。
5. 2．12 掺膨胀剂赔偿收缩混凝土, 大多用于控制有害裂缝钢筋混凝土结构工程, 以往绝大多数设计图纸只写混凝土掺入膨胀剂、 强度等级和抗渗等级, 而对混凝土限制膨胀率没有提出具体要求, 造成膨胀剂少掺或误掺, 起不到赔偿收缩作用, 从而出现有害裂缝。施工单位或混凝土搅拌站, 应依据设计要求确定膨胀剂最好掺量, 在满足混凝土强度和抗渗要求同时, 达成赔偿收缩混凝土限制膨胀率。只有这么, 才能达成控制结构出现裂缝效果。
5．2．13 后浇带采取赔偿收缩混凝土, 能够避免出现新收缩裂缝造成工程渗漏水隐患, 假如后浇带施工留设施工缝, 就会大大降低后浇带抗渗性, 所以强调后浇带混凝土应一次浇筑。
混凝土养护时间对混凝土抗渗性尤为关键, 混凝土早期脱水或养护过程中缺乏必需水分和温度, 则抗渗性将大幅度降低甚至完全消失, 其影响远较强度敏感。所以, 当混凝土进入终凝以后即应开始浇水养护, 使混凝土外露表面一直保持湿润状态。后浇带混凝土必需充足湿润地养护6周, 以避免后浇带混凝土收缩, 使混凝土接缝更严密。
5．2．14 后浇带如在有水情况下施工, 极难把缝清理洁净, 不能确保接缝防水质量, 所以在地下水分较高, 需要进行超前止水时, 可采取本条所推荐方法。
底板后浇带部位混凝土局部加厚, 关键是用于坑底排水, 并使钢筋保护层不受建筑垃圾影响。当有降水条件时, 后浇带部位混凝土也可局部加厚, 此时, 可不设外贴式止水带。
4、 《混凝土结构设计规范》（GB50010-）结构要求
8．1．3 如有充足依据对下列情况, 本规范表8．1．1中伸缩缝最大间距可合适增大:
1 采取减小混凝土收缩或温度改变方法;
2 采取专门预加应力或增配结构钢筋方法;
3 采取低收缩混凝土材料, 采取跳仓浇筑、 后浇带、 控制缝等施工方法, 并加强施工养护。
当伸缩缝间距增大较多时, 尚应考虑温度改变和混凝土收缩对结构影响。
条文说明:
8．1．3 多年很多工程实践表明: 采取有效综合方法, 伸缩缝间距能够合适增大。总结成功工程经验, 在本条中增加了相关方法及应注意问题。
施工阶段采取方法对于早期防裂最为有效。此次修订增加了采取低收缩混凝土; 加强浇筑后养护; 采取跳仓法、 后浇带、 控制缝等施工方法。后浇带是避免施工期收缩裂缝有效方法, 但间隔期及具体做法不确定性很大, 难以统一要求时间, 由施工、 设计依据具体情况确定。应该注意是: 设置后浇带可合适增大伸缩缝间距, 但不能替换伸缩缝。

5、 《建筑地基基础设计规范》（GB5007-）第8章基础
第8.4.15条   高层建筑筏形基础与裙房基础之间结构应符合下列要求:
  1.当高层建筑与相连裙房之间设置沉降缝时, 高层建筑基础埋深应大于裙房基础埋深最少2m。当不满足要求时必需采取有效方法。沉降缝地面以下处应用粗砂填实(图8.4.15);

  2.当高层建筑与相连裙房之间不设置沉降缝时, 宜在裙房一侧设置后浇带, 后浇带位置宜设在距主楼边柱第二跨内。后浇带混凝土宜依据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注;   3.当高层建筑与相连裙房之间不许可设置沉降缝后浇带时, 应进行地基变形验算, 验算时需考虑地基与结构变形相互影响并采取对应有效方法。

后浇带按其作用可分为3种, 为处理高层建筑主楼与裙房沉降差而设置后浇施工带称为沉降后浇带。为预防混凝土凝结收缩开裂而设置后浇施工带称为收缩后浇带。为预防混凝土因温度改变拉裂而设置后浇施工带称为温度后浇带。
沉降后浇带为了处理相连建筑物因高度等原因造成沉降量不一样而设置。
伸缩后浇带与建筑物长度相关系, 处理施工中混凝土收缩等问题而设置

尺寸太长构件如板、 墙, 在混凝土拌合物硬化过程中, 会产生较大总收缩变形, （尤其是商品混凝土, 塌落度又大, 粉煤灰掺得多）, 常常致构件开裂。为了预防这种现象, 用“后浇带”来降低长度、 并让混凝土先收缩, 硬化收缩约40天左右大致完成后, 再浇补上。这段时间长短, 不好要求, 各设计图纸各异。
“后浇带”也是施工缝, 利用这施工缝对适应沉降差, 有一定作用。至于说“后浇带”能起到预防温度伸缩而可替换伸缩缝, 纯属无稽之谈! 温度伸缩改变要经历50年以上伴随气温冷热循环, 直到建筑物寿命消亡才休止, “后浇带”只经历几十天就不存在了, 放在那里几十天就能使混凝土构件永不伸缩吗？荒谬至极!
