35米钢烟囱计算书
一、 设计依据:
1.《烟囱设计规范》（GB50051-）
2.《建筑结构荷载规范》（GB 50009-）
3.《高耸结构设计规范》（GB J135-91）
4.《钢结构设计规范》（GB 50017-）
5.《建筑抗震设计规范》（GB50011-）
6.《高耸结构设计手册》 王肇民 主编 中国建筑工业出版社
7.《工程结构荷载与可靠度设计原理》 李国强等编 中国建筑工业出版社
8.《烟囱工程手册》 中国冶金建设集团包头钢铁设计研究总院
二、 计算技术资料:
1.基础风压, 地面粗糙度为B类, 地震设防烈度为七度;
2烟气最高温度: 110oC, 不设隔热层;
3.烟囱钢材: Q235-B;
4.烟囱安全等级为一级, 烟囱关键性系数;
5.烟囱高35米, 内径Ø为6000毫米, 20米以下壁厚t=18毫米、 20米以上壁厚t=16毫米, 满足《烟囱设计规范》(GB50051-)9.3.3条要求。
三、 判定是否考虑风荷载顺风向风振以及横风向风振效应
由ANSYS程序计算该烟囱基础自震周期
T1=0.16s<0.25s
高度35米处风压高度改变系数
烟囱临界风速
结构顶部风速
,但
依据《高耸结构设计规范》和《建筑结构荷载规范》, 需要考虑风荷载顺风向风振, 而不考虑横风向风振效应。

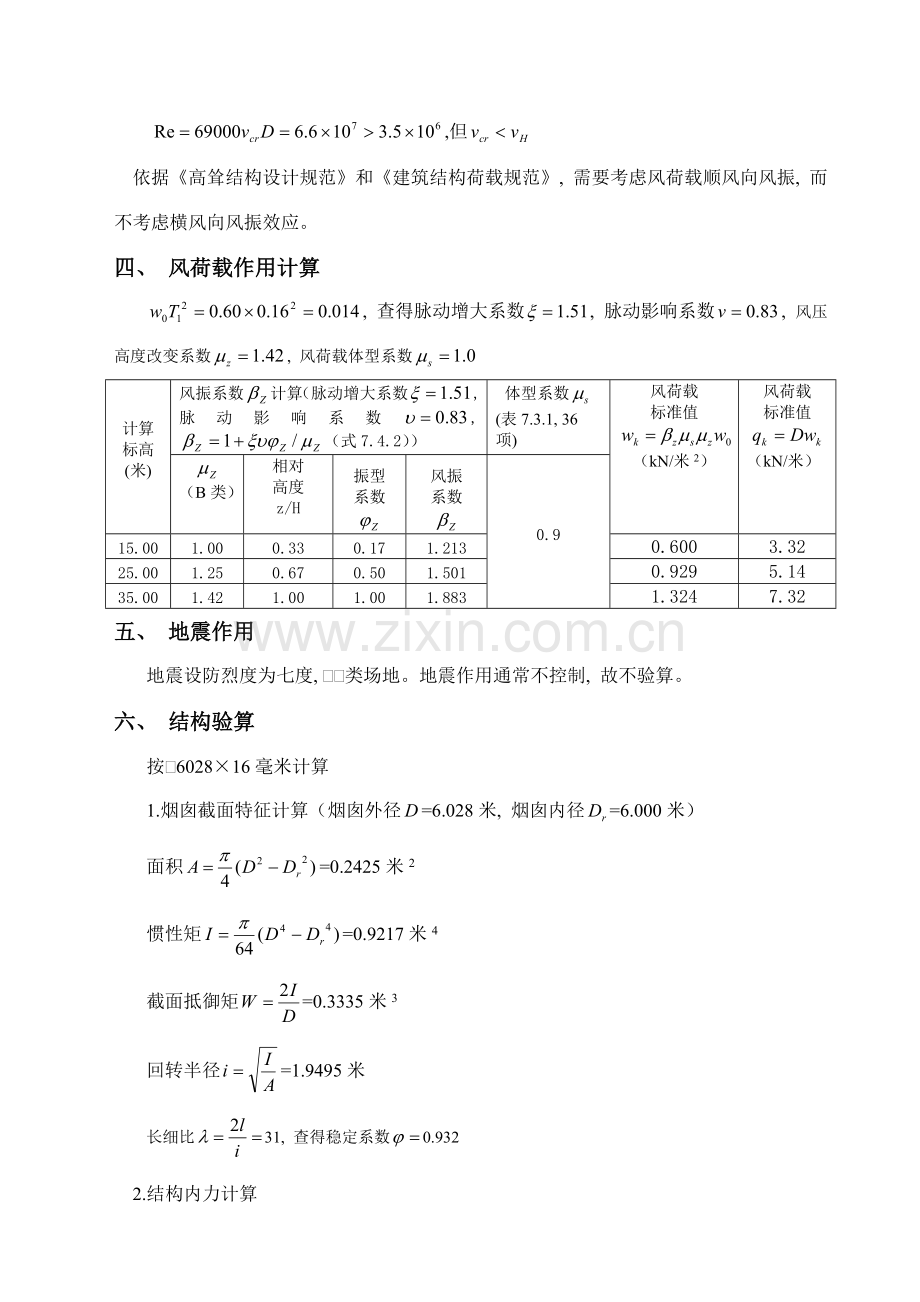

四、 风荷载作用计算
, 查得脉动增大系数, 脉动影响系数, 风压高度改变系数, 风荷载体型系数

计算
标高
(米)
风振系数计算（脉动增大系数, 脉动影响系数, （式7.4.2））
体型系数
(表7.3.1, 36
项)
风荷载
标准值
（kN/米2）

风荷载
标准值

（kN/米）

（B类）
相对
高度
z/H
振型
系数

风振
系数

0.9

15.00
1.00
0.33
0.17
1.213
0.600
3.32
25.00
1.25
0.67
0.50
1.501
0.929
5.14
35.00
1.42
1.00
1.00
1.883
1.324
7.32
五、 地震作用
地震设防烈度为七度, II类场地。地震作用通常不控制, 故不验算。
六、 结构验算
按Ø6028×16毫米计算
1.烟囱截面特征计算（烟囱外径=6.028米, 烟囱内径=6.000米）
面积=0.2425米2
惯性矩=0.9217米4
截面抵御矩=0.3335米3
回转半径=1.9495米
长细比31, 查得稳定系数0.932
2.结构内力计算
风荷载作用下弯矩（标准值）
2766
风荷载作用下剪力（标准值）
158
自重产生轴力（标准值）
286+327+100=713
3.结构计算
(1)强度验算（1.2永久荷载+1.4风荷载）
15 N/毫米2, 满足要求
局部稳定: 139
(2)稳定验算（1.2永久荷载+1.4风荷载）
466404
16, 满足要求
3.侧移验算（1.0永久荷载+1.0风荷载）
由STS计算侧移, 烟囱顶部侧移 18.8毫米。满足要求。
4.基础锚栓36×米42(Q235)验算（0.9永久荷载+1.4风荷载）
50
满足要求
