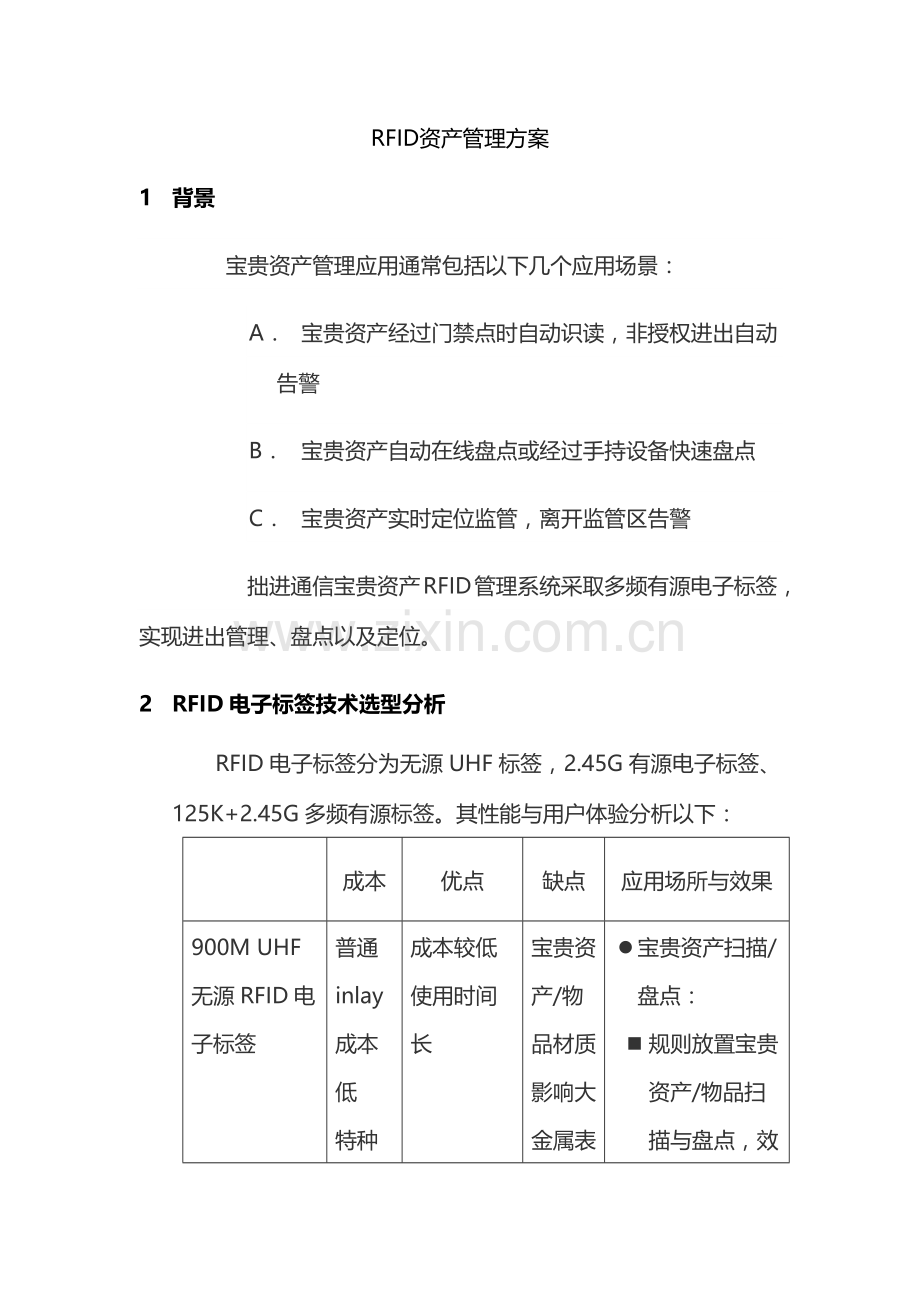

RFID资产管理方案
1 背景
宝贵资产管理应用通常包括以下几个应用场景：
A． 宝贵资产经过门禁点时自动识读，非授权进出自动告警
B． 宝贵资产自动在线盘点或经过手持设备快速盘点
C． 宝贵资产实时定位监管，离开监管区告警
　　拙进通信宝贵资产RFID管理系统采取多频有源电子标签，实现进出管理、盘点以及定位。
2 RFID电子标签技术选型分析
RFID电子标签分为无源UHF标签，2.45G有源电子标签、125K+2.45G多频有源标签。其性能与用户体验分析以下：

成本
优点
缺点
应用场所与效果
900M UHF无源RFID电子标签
普通inlay成本低

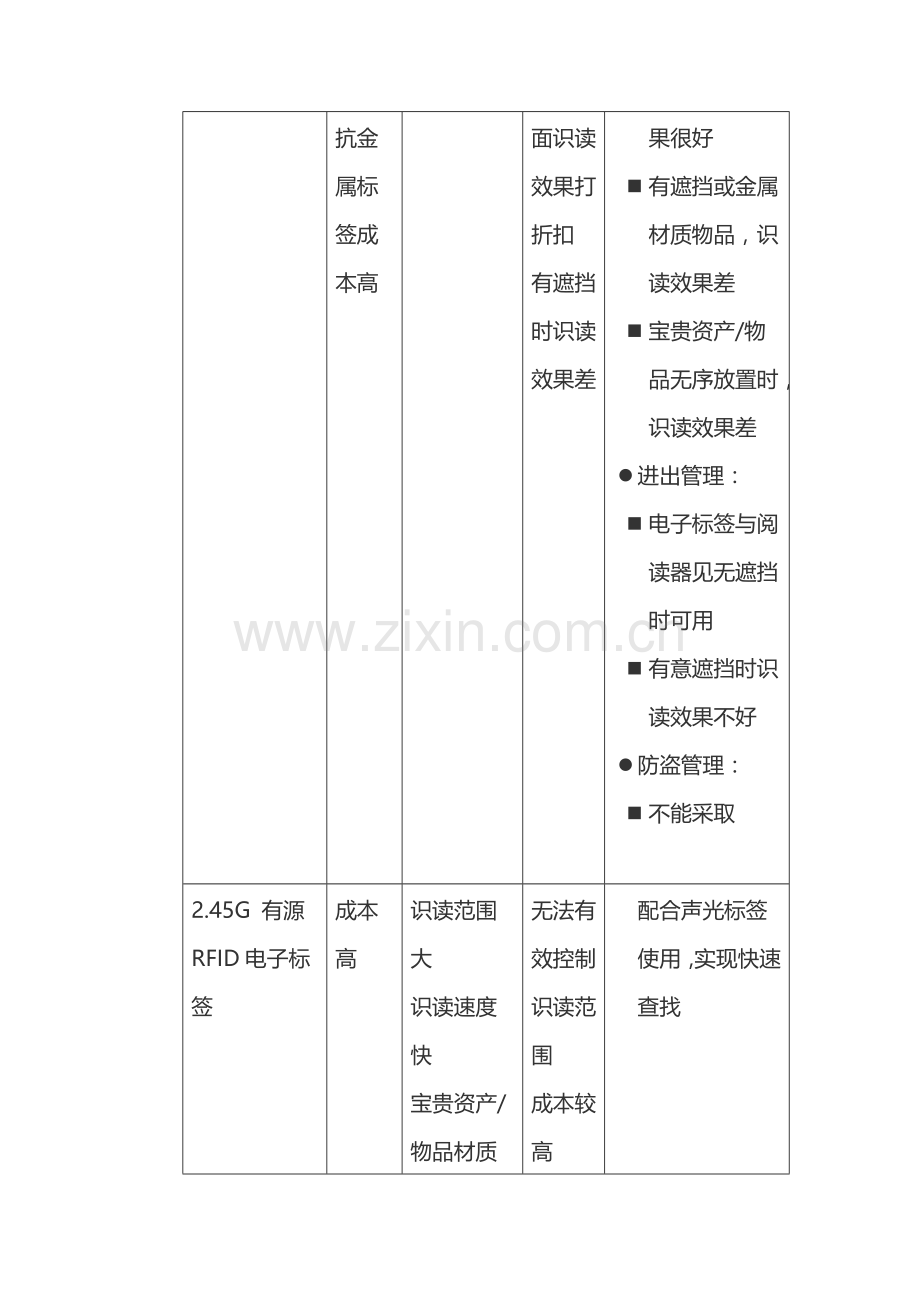

特种抗金属标签成本高
成本较低
使用时间长
宝贵资产/物品材质影响大
金属表面识读效果打折扣
有遮挡时识读效果差
l 宝贵资产扫描/盘点：
n 规则放置宝贵资产/物品扫描与盘点，效果很好
n 有遮挡或金属材质物品，识读效果差
n 宝贵资产/物品无序放置时，识读效果差
l 进出管理：
n 电子标签与阅读器见无遮挡时可用
n 有意遮挡时识读效果不好
l 防盗管理：
n 不能采取

2.45G 有源RFID电子标签
成本高
识读范围大
识读速度快
宝贵资产/物品材质影响不大
物品放置方式不限
无法有效控制识读范围
成本较高
配合声光标签使用，实现快速查找
125K+2.45G多频有源RFID电子标签
成本高
识读成功率高
能够控制识读范围
宝贵资产/物品材质影响
不大
物品放置方式影响不大
成本较高

l 宝贵资产扫描/盘点：
n 无序放置或有遮挡场所识读效果好
n 识读范围可控
n 进出识别准确，可实现防盗。

综合考虑宝贵资产RFID应用需求，提议采取多频有源电子标签，能够准确进行宝贵资产进出监控，快速有效实现盘点。经过增加设备布署点位，能够实现宝贵资产在位监测，离开告警。

3 系统结构

4 设备布署
l 宝贵资产定位/在位监测*
阅读器
阅读器
要实现宝贵资产精准定位，需布署低频定标器与固定阅读器，覆盖以下列图所表示。低频定标器覆盖区域为半径为3-5m圆型区域，阅读器为覆盖半径为80m扇形区域。

l 宝贵资产盘点
宝贵资产盘点采取RFID平板，RFID多频有源平板信号覆盖半径为3.5m，用户持RFID平板行进，其行进区域3.5m覆盖半径内宝贵资产电子标签能够实现100%读取。
l 宝贵资产进出
经过在通道口内外布署门禁式定标阅读器，能够实现对宝贵资产标签进出100%识读。对异常宝贵资产进出进行告警。
5 系统架构

系统由RFID电子标签、RFID手持机、RFID识别设备以及RFID宝贵资产管理系统平台组成。
l RFID电子标签：挂或粘贴于宝贵资产表面，内置宝贵资产数据信息。采取多频有源电子标签。
l RFID识别设备：主要用于出入通道，对多频有源电子标签进出进行识读。
l RFID手持机：主要应用于宝贵资产盘点与宝贵资产快速扫描。
l RFID宝贵资产管理系统：主要应用宝贵资产数据管理、盘点管理等
l 手持宝贵资产管理APP：实现移动式宝贵资产扫描与宝贵资产盘点。
l 防拆告警：RFID电子标签从宝贵资产分离时，告警。
6 应用流程
l 宝贵资产定位/在位监测
n 经过布署RFID定位设备，宝贵资产在RFID识别设备信号覆盖范围内被一直识别，离开覆盖范围告警。
l 宝贵资产盘点
n 实物盘点：用户能够持RFID手持机进行实物盘点，用户经过手持机下载待盘点数据，用户行进时，其行进路线半径3.5m范围内宝贵资产标签被识读，平板显示对应宝贵资产信息，用户能够进行宝贵资产信息与实物比对。
l 宝贵资产进出
n 宝贵资产经过门禁式固定阅读器时，能够对门禁式阅读器100%识读。
n 系统后台统计宝贵资产进出信息。当宝贵资产为异常进出时，门禁点声光告警、电子标签声光告警、后台统计异常进出统计。

7 系统平台功效
7.1 功效结构图
RFID宝贵资产管理系统平台功效以下列图所表示。

7.2 系统主页面
系统主页面以下列图所表示。

7.3 系统功效
1) 系统管理
系统管理是给系统管理员对整个系统用户进行管理和权限分配，其下子功效模块有：角色管理、用户管理、权限设置、修改密码。
l 角色管理：对该系统用户进行角色分配，角色不一样则权限也不一样。在角色管理页面内能够新建、编辑、删除角色。

l 用户管理：用户管理是系统管理员对系统用户账号和密码进行管理，能够新增、删除用户、修改用户信息，可修改用户激活状态。（新建用户默认为未激活状态，需要激活才能使用）

l 权限设置：权限设置功效是管理员对角色权限进行分配功效，每个角色只能使用自己权限内功效。

图2.6 权限设置页面说明图
l 修改密码：修改密码功效可修改当前用户登录密码，修改密码需要输入旧密码.
2) 宝贵资产管理
宝贵资产管理功效是对宝贵资产进行管理，包含宝贵资产登记入库，宝贵资产信息修改，删除宝贵资产和绑定宝贵资产标签，以及宝贵资产区域管理、区域权限管理。
l 区域管理：区域管理是对宝贵资产所在区域进行管理，包含新增、修改、删除宝贵资产区域。

l 区域权限管理：区域权限管理是管理员为用户分配区域权限，除管理员（super）外，每个用户只在宝贵资产管理系统平台上只能看到自己权限内区域和宝贵资产。

l 宝贵资产数据导入：宝贵资产数据导入是用户把Excel模板中宝贵资产信息导入到宝贵资产管理系统平台上。

l 宝贵资产数据管理：宝贵资产数据管理是对全部宝贵资产数据进行管理页面，包含增加、修改、删除宝贵资产信息，宝贵资产绑定RFID标签等功效。

3) 宝贵资产监控
宝贵资产监控功效能够监控实现实时监控特定位置宝贵资产经过情况和查看过去监控统计。
l 实时监控：实时监控能够查看指定监控点当前宝贵资产经过情况
l 监控统计：监控统计能够查看监控点监控统计。

4) 盘点管理
盘点管理是对宝贵资产盘点进行管理功效模块，包含盘点任务管理、盘点统计和异常宝贵资产管理。
l 盘点任务管理：盘点任务功效能够新建盘点任务，为盘点任务添加或移除需要盘点宝贵资产

l 盘点结果管理：盘点结果页面显示全部盘点任务盘点结果，能够查看每个盘点任务详细情况。

l 异常宝贵资产管理
l 功效描述：异常宝贵资产页面能够查看手持终端提交异常宝贵资产信息，能够修改和删除异常宝贵资产信息。
、
7.4 RFID手持机APP主要功效
RFID手持机APP主要功效结构以下列图

1) 主界面
在输入正确用户名和密码后，进入系统主页面，本软件主要有：宝贵资产盘点、宝贵资产扫描、数据关系、配置工具四个功效模块。

2) 宝贵资产盘点
宝贵资产盘点功效是执行盘点任务，对盘点任务内宝贵资产进行盘点功效，在选择盘点任务后，显示已盘点和未盘点以及不在任务内宝贵资产，盘点完成后可提交盘点结果到服务器。若发觉宝贵资产存在异常情况，可把异常情况提交到服务器。

3) 宝贵资产扫描
宝贵资产扫描功效是用于读取宝贵资产标签，获取对应宝贵资产信息，可用于查找物品，检验异常情况等。若发觉宝贵资产存在异常情况，可提交异常情况到服务器

4) 数据更新
数据更新功效是使手持机从服务器下载人员、宝贵资产、盘点任务等数据到当地。

8 主要设备
l 挂绳资产标签：

l 125K低频接收，2.4G数据传输
l 防拆告警
l 活性检测
l 抗干扰性强，适应复杂应用环境
l 一体化设计，使用方便
l 采取软包锂锰电池，超出5年使用寿命（依照使用环境而定）
l 卡片参数能够经过无线配置
型号：
技术参数
工作频率
125KHz / 2.45GHz ~ 2.5GHz
卡片编号
ID / IC模式
工作模式
125K低频触发 / 2.45G信号传输
射频主芯片
进口芯片
触发距离
3 ~4m可调
电池
锂锰软包电池，容量800mA，电池寿命 > 5年
功耗
工作电流 4uA
防护等级
IP65
尺寸
54x23x10mm
防拆告警 挂绳式
工作温度
-20℃ ~ +60℃

l 2.45G RFID平板

l 内置有源RFID读取模块，实现对有源电子标签远距离读取与控制
l 内置125K定位模块，能够精准定位0-3.5米内电子标签
l 工业三防机设计，坚固耐用
l 8寸工业安卓平板，大屏幕，高性能，处理各种复杂应用游刃有余
l 大容量电池，持久耐用
型号：
技术参数
RFID频段
125KHz / 13.56MHz / 2.45GHz ~ 2.5GHz
RFID功率
< 10mW
RFID天线增益
3dBi
读写距离
0 ~ 80m
定位距离
3 ~ 5m
操作系统
安卓4.2
频段
GSM + WCDMA + GPRS
硬件配置
四核CPU，16 G ROM + 1G RAM，支持SD卡
屏幕
7.85寸多点触控电容屏，阳光下清楚可读
摄像头
前置200万，后置800万，自动对焦
电池
15000mA，确保户外长时间连续工作
其余
WIFI + 蓝牙 + GPS + NFC
工作温度
-20℃ ~ +60℃

l 定标阅读器

l 低频触发和射频读卡一体
l 接口：以太接口
l 触发模式：多轴

型号：
技术参数
工作频率
2.45GHz~2.5GHz/125KHz
低频触发半径
0~3.5m
电源
DC12V/1A
防护等级
IP65
工作温度
-30℃~+60℃
保留温度
-40℃~+80℃

l 通信网关
l 高效进出判断算法，精准实现人员出入判断
l 自动采集运动检测信息
l 大容量数据存放，离线自动存放数据，在线自动上传
l 多个接口，支持GPRS/3G/以太网数据接口环境
l 设备状态远程监控
l 内置开关电源，壁挂式安装
型号：
技术参数
算法
内置出入判断算法
电源
220V内置开关电源
接口类型
WG26 / 34 、RS485 、以太网 、3G 、GPRS
工作温度
-20℃ ~ +60℃
保留温度
-40℃ ~ +80℃
网关尺寸
155mm X 115mm X 34mm
箱体尺寸
323mm X 230mm X 65mm
