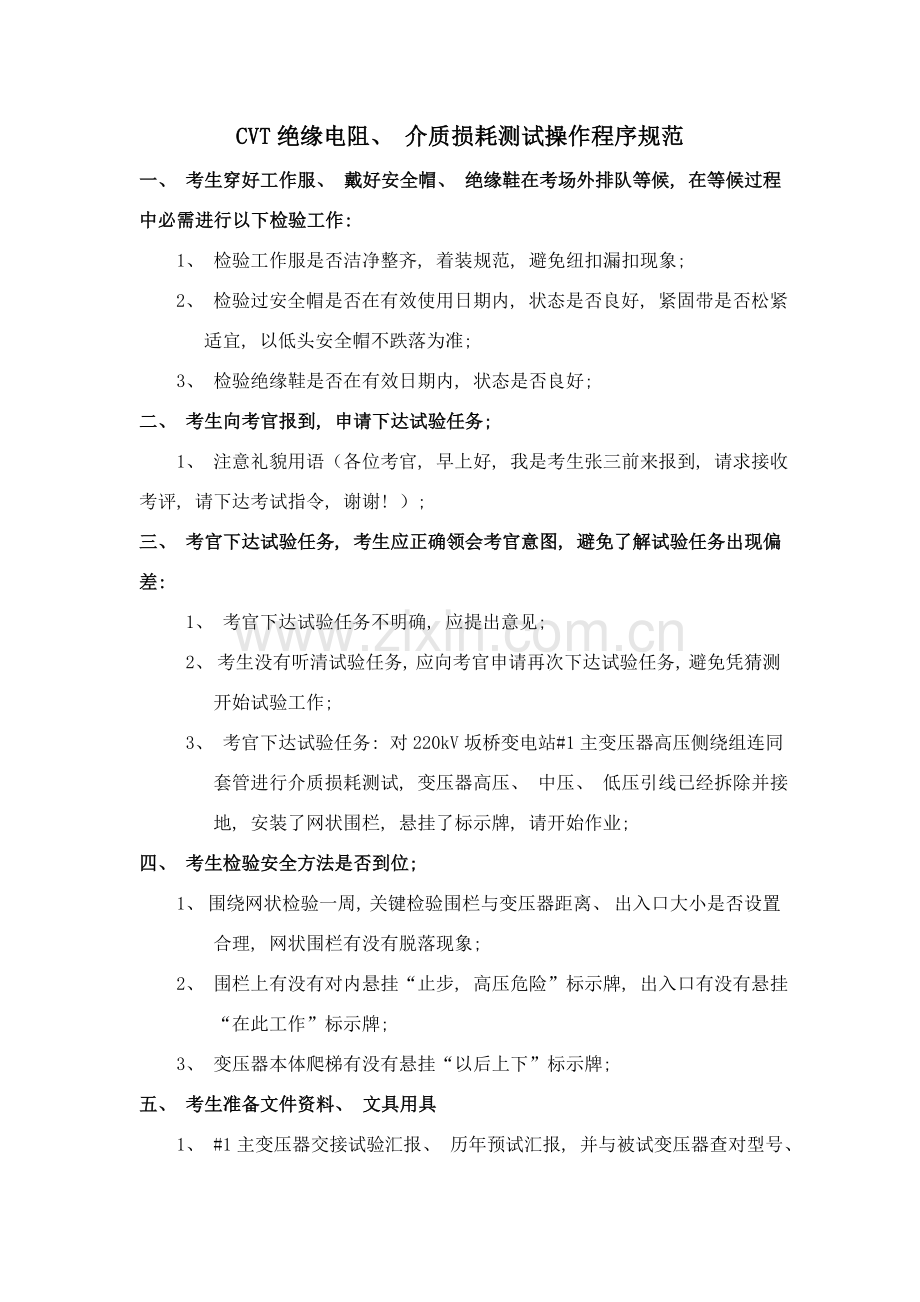

CVT绝缘电阻、 介质损耗测试操作程序规范
一、 考生穿好工作服、 戴好安全帽、 绝缘鞋在考场外排队等候, 在等候过程中必需进行以下检验工作:
1、 检验工作服是否洁净整齐, 着装规范, 避免纽扣漏扣现象;
2、 检验过安全帽是否在有效使用日期内, 状态是否良好, 紧固带是否松紧适宜, 以低头安全帽不跌落为准;
3、 检验绝缘鞋是否在有效日期内, 状态是否良好;
二、 考生向考官报到, 申请下达试验任务;
1、 注意礼貌用语（各位考官, 早上好, 我是考生张三前来报到, 请求接收考评, 请下达考试指令, 谢谢! ）;
三、 考官下达试验任务, 考生应正确领会考官意图, 避免了解试验任务出现偏差:
1、 考官下达试验任务不明确, 应提出意见;
2、 考生没有听清试验任务, 应向考官申请再次下达试验任务, 避免凭猜测开始试验工作;
3、 考官下达试验任务: 对220kV坂桥变电站#1主变压器高压侧绕组连同套管进行介质损耗测试, 变压器高压、 中压、 低压引线已经拆除并接地, 安装了网状围栏, 悬挂了标示牌, 请开始作业;
四、 考生检验安全方法是否到位;
1、 围绕网状检验一周, 关键检验围栏与变压器距离、 出入口大小是否设置合理, 网状围栏有没有脱落现象;
2、 围栏上有没有对内悬挂“止步, 高压危险”标示牌, 出入口有没有悬挂“在此工作”标示牌;
3、 变压器本体爬梯有没有悬挂“以后上下”标示牌;
五、 考生准备文件资料、 文具用具

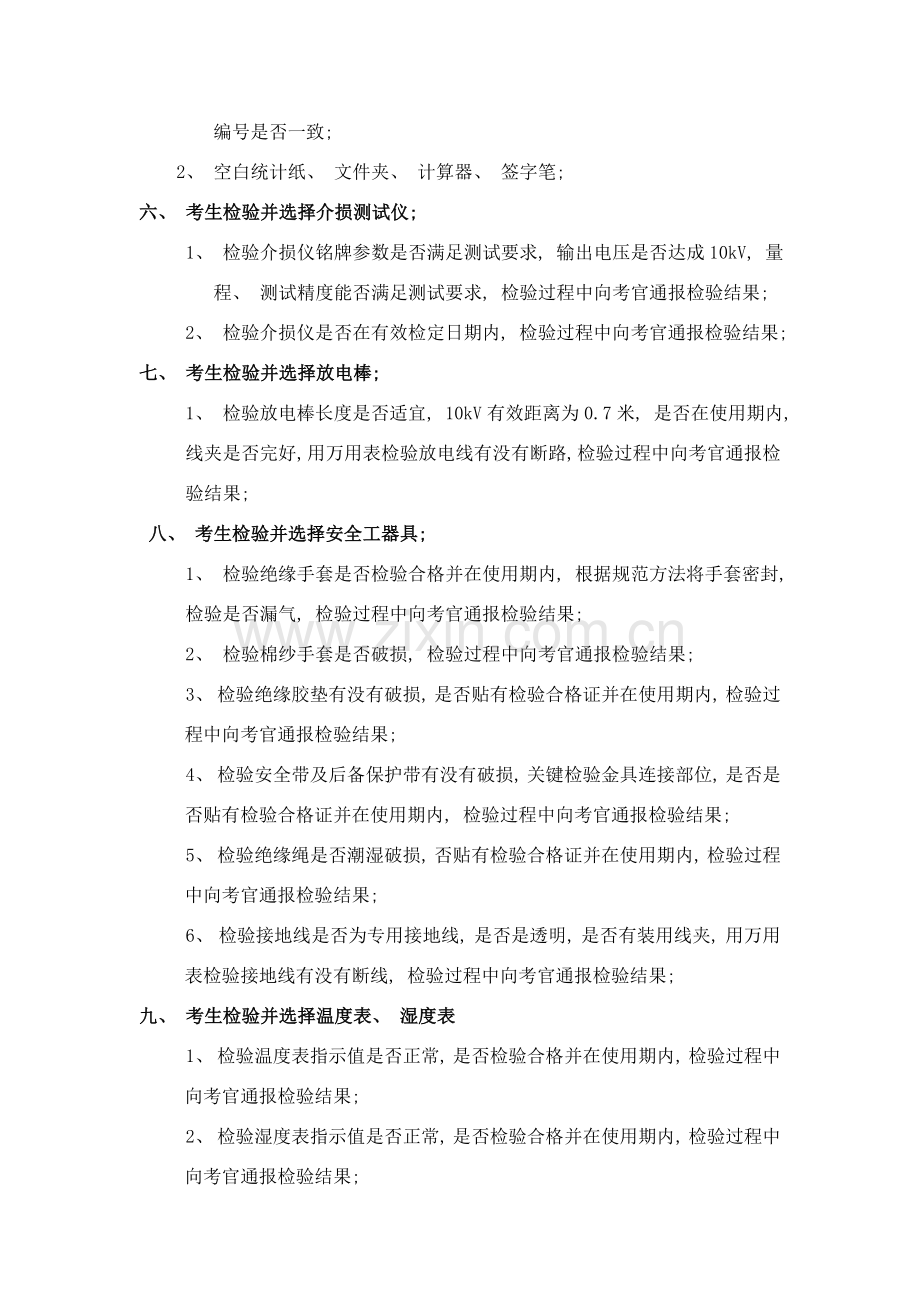

1、 #1主变压器交接试验汇报、 历年预试汇报, 并与被试变压器查对型号、 编号是否一致;
2、 空白统计纸、 文件夹、 计算器、 签字笔;
六、 考生检验并选择介损测试仪;
1、 检验介损仪铭牌参数是否满足测试要求, 输出电压是否达成10kV, 量程、 测试精度能否满足测试要求, 检验过程中向考官通报检验结果;
2、 检验介损仪是否在有效检定日期内, 检验过程中向考官通报检验结果;
七、 考生检验并选择放电棒;
1、 检验放电棒长度是否适宜, 10kV有效距离为0.7米, 是否在使用期内, 线夹是否完好, 用万用表检验放电线有没有断路, 检验过程中向考官通报检验结果;
八、 考生检验并选择安全工器具;
1、 检验绝缘手套是否检验合格并在使用期内, 根据规范方法将手套密封, 检验是否漏气, 检验过程中向考官通报检验结果;
2、 检验棉纱手套是否破损, 检验过程中向考官通报检验结果;
3、 检验绝缘胶垫有没有破损, 是否贴有检验合格证并在使用期内, 检验过程中向考官通报检验结果;
4、 检验安全带及后备保护带有没有破损, 关键检验金具连接部位, 是否是否贴有检验合格证并在使用期内, 检验过程中向考官通报检验结果;
5、 检验绝缘绳是否潮湿破损, 否贴有检验合格证并在使用期内, 检验过程中向考官通报检验结果;
6、 检验接地线是否为专用接地线, 是否是透明, 是否有装用线夹, 用万用表检验接地线有没有断线, 检验过程中向考官通报检验结果;
九、 考生检验并选择温度表、 湿度表
1、 检验温度表指示值是否正常, 是否检验合格并在使用期内, 检验过程中向考官通报检验结果;
2、 检验湿度表指示值是否正常, 是否检验合格并在使用期内, 检验过程中向考官通报检验结果;
十、 检验并选择测试线、 测试夹
1、 检验测试线接头是否完整, 用万用表测试引线内部是否有暗断现象, 检验过程中向考官通报检验结果, 选择数量足够并合格测试线;
2、 检验测试夹是否与测试线接头匹配, 是否完整, 需用足够数量并合格测试夹;
十一、 检验并选择电源拖盘
1、 检验电源拖盘、 插头有没有损坏, 用万用表检验有没有暗断现象, 检验过程中向考官通报检验结果;
十二、 试验装备进场
1、 选择围栏内平坦地方作为试验地点, 装设好绝缘垫, 将介损仪、 绝缘手套、 棉纱手套、 放电棒整齐放置在绝缘垫上;
2、 从检修电源箱放置电源拖盘, 接电前用万用表测试电源箱电压是否正常, 若正常应将电源线打接固定在检修电源箱上预防中途掉线, 一切正常可将电源拖盘放置在试验地点临近绝缘垫放置, 检验过程中向考官通报检验结果;
3、 检验电源拖盘漏电开关是否有效, 用万用表检验输出电压是否正常, 检验过程中向考官通报检验结果;
4、 装设接地线, 选择变压器接地线作为地线连接点, 用锉刀除去油漆和铁锈, 将接地线夹固定好, 用万用表检验连接状态, 将地线沿适宜路径放置试验地点周围, 检验过程中向考官通报检验结果;
5、 将放电棒地线连接好, 放置在绝缘垫上绝缘电阻表旁边备用;
6、 将温度表、 湿度表放置在变压器周围阴凉地方, 保持仪表水平;
7、 将安全带放置绝缘垫旁, 取用方便;
十三、 填写统计纸相关内容
1、 填写变电站名称、 被试设备、 运行编号、 试验日期、 天气情况、 温度、 湿度、 试验任务、 开始时间、 结束时间、 工作责任人、 试验人员;
2、 誊录变压器设备铭牌参数;
3、 将变压器上层油温统计在纸上;
4、 读取温度表、 湿度表数据, 统计在纸上;
十四、 变压器绕组接线
1、 带好棉纱手套, 系好安全带后, 携带足够数量测试线、 测试夹、 绝缘绳、 电工胶布, 从变压器爬梯登上变压器;
2、 系好安全带、 带好棉纱手套后沿高压侧A相套管攀爬到适宜位置, 对导电杆接线柱进行清洁, 用砂纸打磨接线部位, 将测试线打结固定在端部预防受力脱落, 用测试夹将导线与接线柱连接牢靠; 根据这种方法连接好B、 C、 O接线, 使高压绕组四个端子处于短接状态, 调整相互之间连接线长度适宜, 布局合理, 保持与临近物体有足够绝缘距离;
3、 将介损测试线固定在高压侧O相导杆上, 将测试线夹与导电杆连接好, 将介损测试线引致介损仪旁;
4、 系好安全带、 带好棉纱手套后根据第2步方法依次将低压绕组端子a、 b、 c短路接地, 将中压绕组端子Am、 Bm、 Cm、 Om短路接地;
十五、 介质损耗测试
1、 带上棉纱手套, 将介损仪摆放在绝缘垫上, 将仪器接地端子与接地线连接牢靠, 将介损仪测试线与仪器正确连接;
3、 通知其它工作人员离开变压器本体在安全区域等候, 并通知准备进行介损测试, 确定全部些人员已经全部离开变压器;
4、 考生脱下棉纱手套, 蹲在绝缘垫上, 接通电源并开启开关, 同时大声呼唱“有电, 高压危险” , 待仪器初始化稳定后, 选择适宜试验电压及测试模式, 开启测试仪开始测量, 待仪器显示试验结果时, 统计电容值C及介损值tanδ在纸上, 同时将测试结果报知考官;
5、 仪器放电完成后, 考生关闭测试仪高压开关、 电源开关, 拔出电源插头;
6、 用放电棒对被试绕组放电;
6、 将测试数据进行初步分析, 与交接汇报、 历次数据进行对比, 若无异常, 准备结束试验。假如试验异常时应对接线、 仪器等进行检验, 查找异常原因排除后重新试验;
7、 在统计纸上填写所用仪器铭牌参数, 包含型号、 厂家、 出厂编号等内容;
8、 填写试验结束时间、 此次试验结论、 试验统计人员、 统计时间;
十六、 试验完成
1、 带好棉纱手套, 解开介损仪试验接线并保持变压器高压侧绕组短路接地, 收拾好介损测试仪;
2、 带好棉纱手套、 安全带登上变压器顶部, 系好安全带拆除高压绕组、 中压绕组、 低压绕组端子试验接线, 恢复初始接地线;
3、 清理全部进场试验用具, 包含试验仪器、 安全辅助工器具、 接地线、 测试线、 温度表、 湿度表、 绝缘垫、 电源线;
十七、 汇报考官
1、 注意礼貌用语（汇报考官, 考生张三根据您要求已经完成作业任务, 试验数据合格, 对设备及现场检验正常, 请求结束工作, 谢谢! ）
十八、 现场提问
