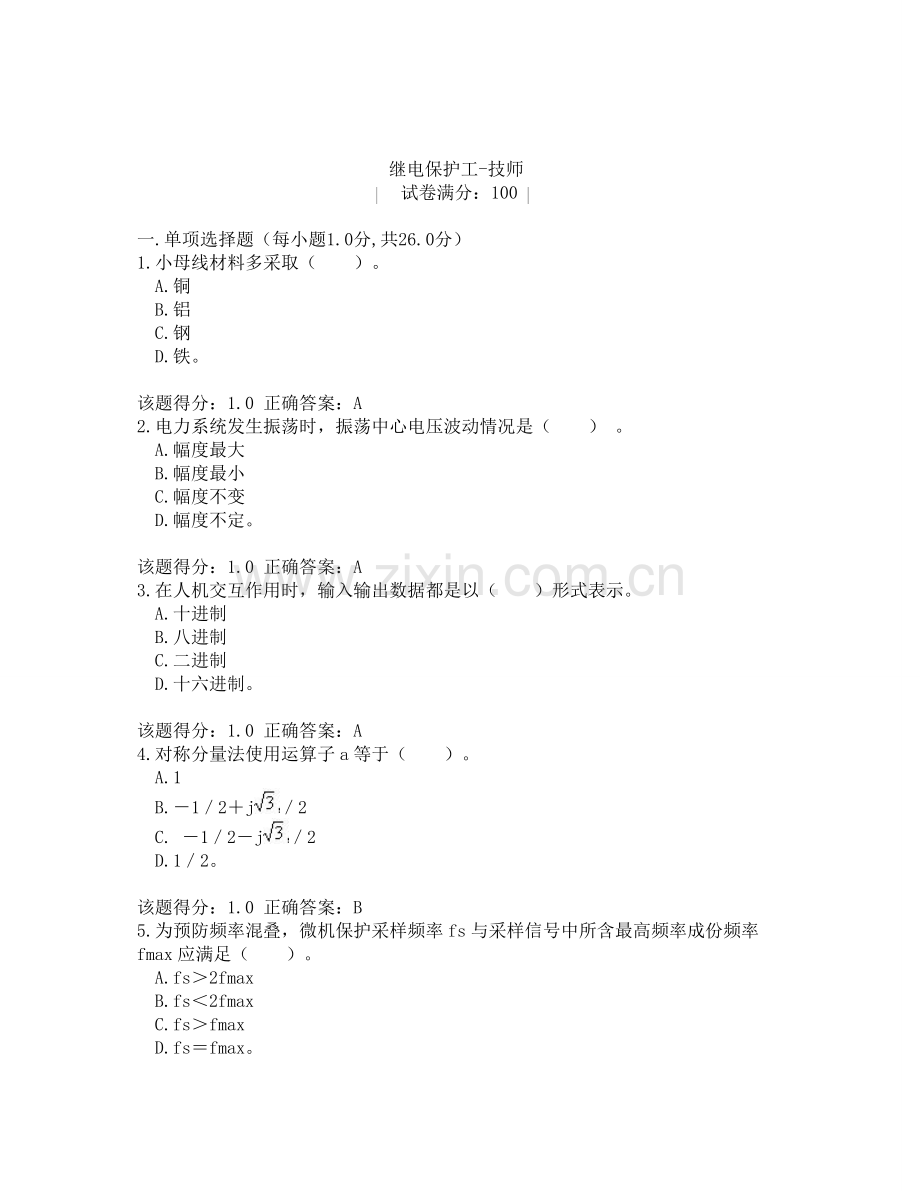

电力考试网继电保护技师题库第2套.doc_第1页
第1页 / 共17页

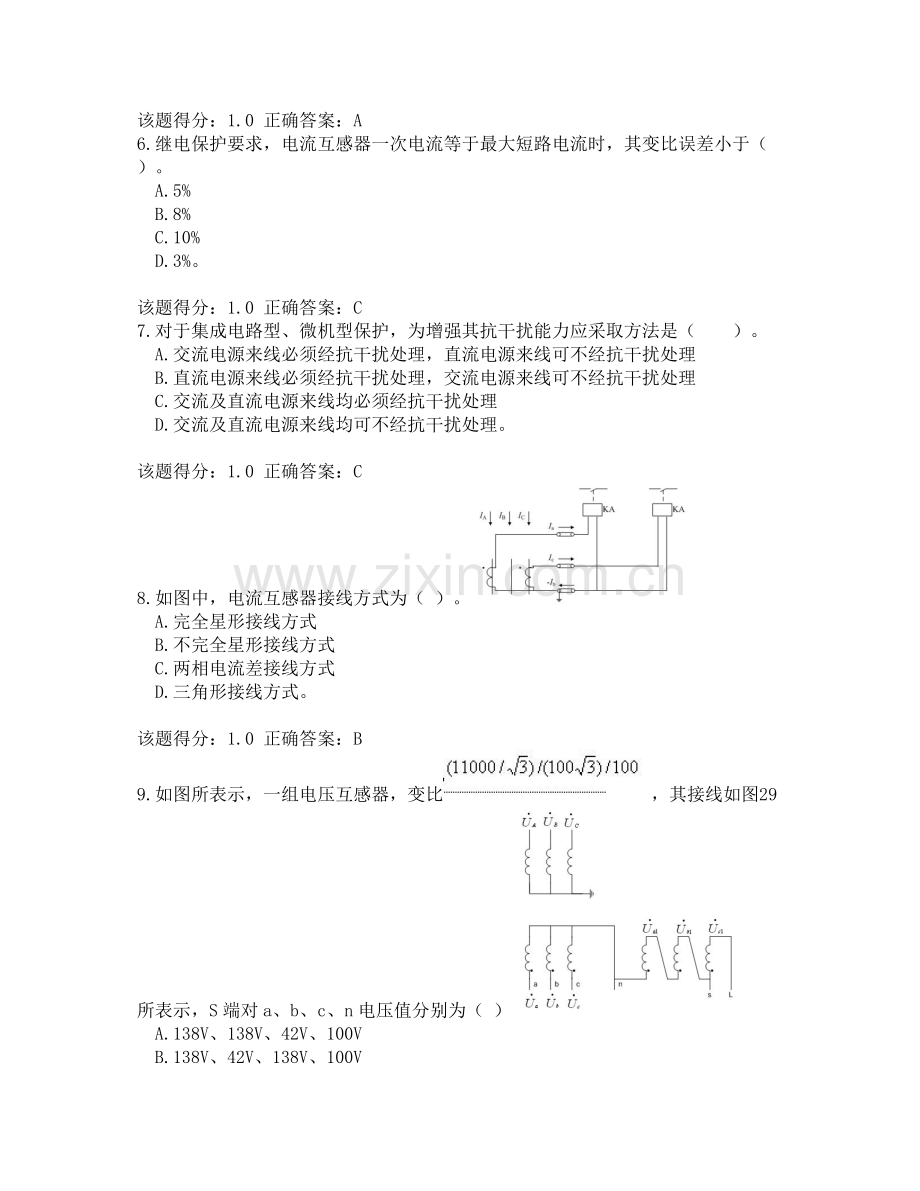

电力考试网继电保护技师题库第2套.doc_第2页
第2页 / 共17页
点击查看更多>>
资源描述
窗体顶端 继电保护工-技师 试卷满分:100 一.单项选择题(每小题1.0分,共26.0分) 1.小母线材料多采取(  )。 A.铜 B.铝 C.钢 D.铁。 该题得分:1.0 正确答案:A 2.电力系统发生振荡时,振荡中心电压波动情况是(  ) 。 A.幅度最大 B.幅度最小 C.幅度不变 D.幅度不定。 该题得分:1.0 正确答案:A 3.在人机交互作用时,输入输出数据都是以(  )形式表示。 A.十进制 B.八进制 C.二进制 D.十六进制。 该题得分:1.0 正确答案:A 4.对称分量法使用运算子a等于(  )。 A.1 B.-1/2+j/2 C. -1/2-j/2 D.1/2。 该题得分:1.0 正确答案:B 5.为预防频率混叠,微机保护采样频率fs与采样信号中所含最高频率成份频率fmax应满足(  )。 A.fs>2fmax B.fs<2fmax C.fs>fmax D.fs=fmax。 该题得分:1.0 正确答案:A 6.继电保护要求,电流互感器一次电流等于最大短路电流时,其变比误差小于(  )。 A.5% B.8% C.10% D.3%。 该题得分:1.0 正确答案:C 7.对于集成电路型、微机型保护,为增强其抗干扰能力应采取方法是(  )。 A.交流电源来线必须经抗干扰处理,直流电源来线可不经抗干扰处理 B.直流电源来线必须经抗干扰处理,交流电源来线可不经抗干扰处理 C.交流及直流电源来线均必须经抗干扰处理 D.交流及直流电源来线均可不经抗干扰处理。 该题得分:1.0 正确答案:C 8.如图中,电流互感器接线方式为( )。 A.完全星形接线方式 B.不完全星形接线方式 C.两相电流差接线方式 D.三角形接线方式。 该题得分:1.0 正确答案:B 9.如图所表示,一组电压互感器,变比 ,其接线如图29所表示,S端对a、b、c、n电压值分别为( ) A.138V、138V、42V、100V B.138V、42V、138V、100V C.100V、138V、42V、138V D.42V、138V、100V、138V 该题得分:1.0 正确答案:A 10.A相单相断线时,断口处边界条件是( )。 A. B. C. D. 该题得分:0 正确答案:A 11.系统发生两相短路,短路点距母线远近与母线上负序电压值关系是( )。 A.与故障点位置无关 B.故障点越远负序电压越高 C.故障点越近负序电压越高 D.不确定 该题得分:0 正确答案:C 12.假如三相输电线路自感阻抗为ZL,互感阻抗为ZM,则正确是( )式。 A.Z0=ZL+2ZM B.Z1=ZL+2ZM C.Z0=ZL-ZM D.Z1=ZL+ZM。 该题得分:0 正确答案:A 13.油浸自冷、风冷变压器要求油箱上层油温不得超出( )。 A.95℃ B.85℃ C.105℃ D.100℃。 该题得分:0 正确答案:A 14.电力系统中,为确保系统稳定,预防事故扩大,需采取自动控制方法。( )方法不被功率缺额与频率下降一侧所采取。 A.将发电机快速由调相改发电运行,快速起动备用机组等 B.对发电机组快速加出力 C.切除部分负荷 D.短时投入电气制动。 该题得分:0 正确答案:D 15.当双电源侧线路发生经过渡电阻单相接地故障时,送电侧感受测量阻抗附加分量是( )。 A.容性 B.纯电阻 C.感性 D.不确定。 该题得分:0 正确答案:A 16.超范围允许式纵联保护,在本侧判断为正方向故障时,向对侧发送( )。 A.远方跳闸信号 B.闭锁信号 C.允许跳闸信号 D.视故障远近发送以上信号。 该题得分:0 正确答案:C 17.选相元件是确保单相重合闸得以正常利用主要步骤,在无电源或小电源侧,最适合选择( )作为选相元件。 A.零序负序电流方向比较选相元件 B.相电流差突变量选相元件 C.低电压选相元件 D.无流检测元件。 该题得分:0 正确答案:C 18.对于高频保护使用载波通道上耦合电容器,继电保护人员必须了解掌握是( )。 A.介质损 B.绝缘电阻 C.耐压试验结果 D.电容量。 该题得分:0 正确答案:D 19.以下设备不属于高频保护通道设备是( )。 A.输电线路 B.线路开关 C.耦合电容器 D.结合滤波器。 该题得分:0 正确答案:B 20.当收发信机发信功率为10W时,若其输出电平为32db,则表明高频电缆波阻抗( )。 A.等于75Ω B.小于75Ω C.大于75Ω D.无法确定。 该题得分:0 正确答案:C 21.关于变压器励磁涌流,以下说法正确是( )。 A.励磁涌流是因为变压器电压偏低,磁经过小引发 B.变压器励磁涌流中含有大量奇次滤波,尤以3次谐波为最大 C.变压器励磁涌流中含有大量偶次滤波,尤以2次谐波为最大 D.励磁涌流是因为变压器电压偏高引发。 该题得分:0 正确答案:C 22.调整电力变压器分接头,会在其差动回路中引发不平衡电流增大,处理方法为( ) 。 A.增大差动保护比率制动系数 B.提升差动保护动作门槛值 C.改变差动保护二次谐波制动系数 D.提升差动速断保护整定值。 该题得分:0 正确答案:B 23.在变压器差动保护中,通常识别并避越变压器励磁涌流方法有( )。 A.采取差动电流速断 B.采取二次谐波制动 C.采取比率制动特征 D.采取五次谐波制动。 该题得分:0 正确答案:B 24.为了从时间上判别断路器失灵故障存在,失灵保护动作时间整定标准为( )。 A.大于故障元件保护动作时间和断路器跳闸时间之和 B.大于故障元件断路器跳闸时间和保护返回时间之和 C.大于故障元件保护动作时间和返回时间之和 D.大于故障元件保护动作-返回时间和断路器跳闸时间之和。 该题得分:0 正确答案:B 25.对双母双分段或双母单分段接线方式,若母差保护采取一样动作门槛值及比率制动系数,那么,关于母差保护灵敏度,以下说法正确是( )。 A.母线合环运行(全部母联开关及分段开关均合上)时灵敏度要比其中一个母联或分段开关断开时灵敏度低 B.母线合环运行(全部母联开关及分段开关均合上)时灵敏度要比其中一个母联或分段开关断开时灵敏度高 C.母线合环运行(全部母联开关及分段开关均合上)时灵敏度与其中一个母联或分段开关断开时灵敏度相同 D.母差保护灵敏度大小与母线是否合环无关。 该题得分:0 正确答案:A 26.BP-2B型母差保护带负荷试验,一次运行方式以下安排:主变总开关运行在I母线,经过母联开关向II母线上某线路供电,若装置设定主变间隔为相位基准间隔,装置显示上述三个开关同一相电流相角,其中正确是( )。 A.主变开关电流相角为0°-母联开关电流相角为0°-线路开关电流相角为180° B.主变开关电流相角为0°-母联开关电流相角为180°-线路开关电流相角为180° C.主变开关电流相角为0°-母联开关电流相角为180°-线路开关电流相角为0° D.主变开关电流相角为180°-母联开关电流相角为0°-线路开关电流相角为0°。 该题得分:0 正确答案:A 二.多项选择题(每小题2.0分,共26.0分) 1.电力系统发生全相振荡时,( )不会发生误动。 A.阻抗元件 B.分相电流差动元件 C.电流速断元件 D.零序电流速断元件。 该题得分:0 正确答案:BD 2.电力系统振荡时,电压要降低、电流要增大,与短路故障时相比,特点为( )。 A.振荡时电流增大与短路故障时电流增大相同,电流幅度值增大保持不变 B.振荡时电压降低与短路故障时电压降低相同,电压幅值减小保持不变 C.振荡时电流增大与短路故障时电流增大不一样,前者幅值要改变,后者幅值不发生改变 D.振荡时电流增大是迟缓,与振荡周期大小关于,短路故障电流增大是突变。 该题得分:0 正确答案:CD 3.变压器励磁涌流特点( )。 A.包含有很大非周期分量,往往使涌流偏于时间轴一侧 B.包含有很大高次谐波分量,并以二次谐波为主 C.包含有很大高次谐波分量,并以五次谐波为主 D.励磁涌流波形之间出现间断。 该题得分:0 正确答案:ABD 4.RCS—902A按超范围整定距离继电器组成方向元件由以下继电器组成( )。 A.低压距离继电器 B.接地距离继电器 C.相间距离继电器 D.零序电流继电器。 该题得分:0 正确答案:ABC 5.220kV大接地电流系统中带负荷电流某线路断开一相,其余线路全相运行,以下正确是( )。 A.非全相线路中有负序电流,全相运行线路中无负序电流 B.非全相线路-全相运行线路中都有负序电流 C.非全相线路中负序电流大于全相运行线路中负序电流 D.非全相线路中有零序电流。 该题得分:0 正确答案:BCD 6.母联开关位置接点接入母差保护,作用是( )。 A.母联开关合于母线故障问题 B.母差保护死区问题 C.母线分裂运行时选择性问题 D.母线并联运行时选择性问题。 该题得分:0 正确答案:BD 7.超高压输电线单相接地两侧保护动作单相跳闸后,故障点有潜供电流,潜供电流大小与多个原因关于,正确是( )。 A.与线路电压等级关于 B.与线路长度关于 C.与负荷电流大小关于 D.与故障点位置关于 E.与故障点过渡电阻大小关于。 该题得分:0 正确答案:ABCD 8.电网保护对功率方向继电器有( )要求。 A.能正确地判断短路功率方向 B.有很高灵敏度 C.继电器固有动作时限小 D.要求全部功率方向继电器均采取0度接线。 该题得分:0 正确答案:ABC 9.断路器和隔离开关经新安装装置检验及检修后,继电保护试验人员需要了解( )调整试验结果。 A.与保护回路关于辅助触点开-闭情况或这些触点切换时间 B.与保护回路相连接回路绝缘电阻 C.断路器跳闸及辅助合闸线圈电阻值及在额定电压下跳-合闸电流 D.断路器最低跳闸电压及最低合闸电压。其值不低于30%额定电压,且小于65%额定电压 E.断路器跳闸时间-合闸时间以及合闸时三相触头不一样时闭合最大时间差。 该题得分:0 正确答案:ABCDE 10.压板安装要求有( )。 A.压板开口端必须向上 B.应将“+”电源或跳合闸线接至不连连片一端,可动片通常不带电 C.二个压板之间必须有足够距离,预防相互碰触 D.各个压板用途要明确标明。 该题得分:0 正确答案:ABCD 11.继保装置外部检验内容有( )。 A.装置实际组成情况是否与设计相符合 B.主要设备-辅助设备-导线与端子以及采取材料等质量 C.安装外部质量 D.与部颁规程或反措-网(省)局事先提出要求等是否相符合 E.技术资料试验汇报是否完全正确 F.屏上标志应正确完整清楚,如在电器-辅助设备和切换设备上以及全部光指示信号,信号牌上都应有明确标志,且实际情况应与图纸和运行规程相符。 该题得分:0 正确答案:ABCDEF 12.变压器励磁涌流具备( )特点。 A.包含有很大成份非周期分量,往往使涌流偏于时间轴一侧 B.包含有大量高次谐波,并以二次谐波成份最大 C.涌流波形之间存在间断角 D.涌流在初始阶段数值很大,以后逐步衰减 E.涌流幅值最大可达8-10倍额定电流。 该题得分:0 正确答案:ABCDE 13.新安装继电保护装置完工后,验收主要项目有( )。 A.电气设备及线路关于实测参数完整正确 B.全部保护装置完工图纸符合实际 C.装置定值符合整定通知单要求 D.检验项目及结果符合检验条例和关于规程要求 E.查对电流互感器变比及伏安特征,其二次负载满足误差要求 F.屏前、后设备应整齐、完好,回路绝缘良好,标志齐全、正确 G.二次电缆绝缘良好,标号齐全、正确 H.用一次负荷电流和工作电压进行验收试验,判断互感器极性、变比及其回路正确性,判断方向、差动、距离、高频等保护装置关于元件及接线正确性。 该题得分:0 正确答案:ABCDEFGH 三.判断题(每小题0.5分,共20.0分) 1.将两只“220V,40W”白炽灯串联后,接入220V电路,消耗功率是20W。 ( )  A.正确 B.错误 该题得分:0 正确答案:A 2.电力载波通信就是将语音或远动信号寄载于频率为40~500kHz高频波之上一个通信方式。  ( ) A.正确 B.错误 该题得分:0 正确答案:A 3.电力网中出现短路故障时,过渡电阻存在,对距离保护装置有一定影响,而且当整定值越小时,它影响越大,故障点离保护安装处越远时,影响也越大。( )   A.正确 B.错误 该题得分:0 正确答案:B 4.在运行中高频通道上进行工作时,应确认耦合电容器低压侧接地方法绝对可靠后,才能进行工作。  ( ) A.正确 B.错误 该题得分:0 正确答案:A 5.电流互感器容量大表示其二次负载阻抗允许值大。( ) A.正确 B.错误 该题得分:0 正确答案:A 6.同一故障地点、同一运行方式下,三相短路电流一定大于单相短路电流。( ) A.正确 B.错误 该题得分:0 正确答案:B 7.带高频保护微机线路保护如需停用直流电源,应在两侧高频保护投信号后才允许停直流电源。 ( ) A.正确 B.错误 该题得分:0 正确答案:A 8.利用系统侧电压和发电机组侧电压进行假同期试验,可检验同期回路交流电压接线正确性。( ) A.正确 B.错误 该题得分:0 正确答案:A 9.在检定同期和检定无压重合闸装置中两侧都要装检定同期和检定无压继电器。( ) A.正确 B.错误 该题得分:0 正确答案:A 10.中性点直接接地系统中发生单相金属性接地,故障点正序、零序、负序电流大小相等、相位相同,因而线路中正序、零序、负序故障分量也大小相等、相位相同。( ) A.正确 B.错误 该题得分:0 正确答案:B 11.单侧电源送电线路重合闸方式选择标准是:(1)在通常情况下,采取三相一次重合闸。(2)当断路器遮断容量允许时,在以下情况下可采取二次重合闸:A:由无经常值班人员变电所引出、无遥控单回线路;B:供电给主要负荷且无备用电源单回线路。( ) A.正确 B.错误 该题得分:0 正确答案:A 12.对双侧电源送电线路重合闸,要求当线路上发生故障跳闸以后,经常存在着重合时两侧电源是否同期,以及是否允许非同期合闸问题。( ) A.正确 B.错误 该题得分:0 正确答案:A 13.对液压操动机构断路器,可采取压力降低至要求值后自动跳闸接线。( ) A.正确 B.错误 该题得分:0 正确答案:B 14.采取自动重合闸装置,不能够纠正因为断路器机构不良,或继电保护误动作引发误跳闸。( ) A.正确 B.错误 该题得分:0 正确答案:B 15.小接地电流系统单相接地故障时,故障线路3I0是本线路接地电容电流。( ) A.正确 B.错误 该题得分:0 正确答案:B 16.为了检验差动保护躲过励磁涌流性能,在对变压器进行5次冲击合闸试验时,必须投入差动保护。( ) A.正确 B.错误 该题得分:0 正确答案:A 17.线路上发生A相金属性接地短路时,电源侧A相母线上正序电压等于该母线上A相负序电压与零序电压之和。( ) A.正确 B.错误 该题得分:0 正确答案:B 18.双母线差动保护按要求在每一单元出口回路加装低电压闭锁。( ) A.正确 B.错误 该题得分:0 正确答案:B 19.在应用单相重合闸线路上,发生瞬时或较长时间两相运行,高频保护不会误动。( )   A.正确 B.错误 该题得分:0 正确答案:A 20.在大接地电流系统中,中性点接地变压器数量和其在系统中位置,是经综合考虑变压器绝缘水平、降低接地短路电流、确保继电保护可靠动作等要求而决定。 ( )  A.正确 B.错误 该题得分:0 正确答案:A 21.在高频闭锁零序保护中,当发生区外故障时,总有一侧保护视之为正方向,故这一侧停信,而另一侧连续向线路两侧发出闭锁信号,因而两侧高频闭锁保护不会动作跳闸。  ( ) A.正确 B.错误 该题得分:0 正确答案:A 22.方向阻抗继电器切换成方向继电器后,其最大灵敏角不变。( )   A.正确 B.错误 该题得分:0 正确答案:A 23.吊车进入220kV现场作业与带电体安全距离为3m。( )   A.正确 B.错误 该题得分:0 正确答案:B 24.假如变压器中性点不接地,并忽略分布电容,在线路上发生接地短路,连于该侧三相电流中不会出现零序电流。( ) A.正确 B.错误 该题得分:0 正确答案:A 25.同时发电机发生振荡时,应设法增加发电机励磁电流。( ) A.正确 B.错误 该题得分:0 正确答案:B 26.计及故障点正序、负序综合阻抗不相等关系后,则单相金属性接地时,与正序、负序综合阻抗相等时相比较,接地电流与故障点正序电流间系数二者不一样。( ) A.正确 B.错误 该题得分:0 正确答案:B 27.后备保护动作是无选择性动作。 ( ) A.正确 B.错误 该题得分:0 正确答案:B 28.在高频闭锁距离保护中,为了预防外部故障切除后系统振荡时,靠近故障侧距离元件误停信,而造成保护装置误动作,所以距离元件停信必须经振荡闭锁装置控制。( )   A.正确 B.错误 该题得分:0 正确答案:A 29.为降低高频保护差拍现象,调整到使本端发信电压U1与所接收对端发信电压U2之比应大于4。  ( ) A.正确 B.错误 该题得分:0 正确答案:B 30.集成电路型保护或微机型保护弱信号线不得和有强干扰(如中间继电器线圈回路)导线相邻近。( ) A.正确 B.错误 该题得分:0 正确答案:A 31.母线充电保护正常情况下应投入运行。( ) A.正确 B.错误 该题得分:0 正确答案:B 32.系统振荡时,两侧电势角摆开最大(180°),此时振荡中心电压最小,而此时振荡中心电压改变率最小。( ) A.正确 B.错误 该题得分:0 正确答案:B 33.高频保护中母差跳闸停信,主要预防母线故障发生在电流互感器和断路器之间,需要经过远方跳闸来切除故障点。( ) A.正确 B.错误 该题得分:0 正确答案:A 34.对220kV~500kV分相操作且线路采取近后备方式断路器,失灵保护可只考虑断路器单相拒动情况。( ) A.正确 B.错误 该题得分:0 正确答案:A 35.在运行中高频通道上进行工作时,因为结合滤波器低压侧没有高电压。所以,可不采取任何方法直接进行高频通道工作。( ) A.正确 B.错误 该题得分:0 正确答案:B 36.用户专用供电设施建成投产后,由供电企业维护管理。 A.正确 B.错误 该题得分:0 正确答案:B 37.私自改变用电类别属于窃电行为。 A.正确 B.错误 该题得分:0 正确答案:B 38.电力用户逾期未交付电费经催交仍未交付,能够立刻停顿供电。 A.正确 B.错误 该题得分:0 正确答案:B 39.当脱离电源触电者呼吸、脉搏、心脏跳动已经停顿时,必须进行人工呼吸或心脏按摩,并在就诊途中不得中止。 A.正确 B.错误 该题得分:0 正确答案:A 40.正常情况下,安全电流要求为50mA以下。 A.正确 B.错误 该题得分:0 正确答案:A 四.计算题(每小题4.0分,共20.0分) 1.中性点直接接地系统中其中某线路,正常负荷电流Ifh为400A,已知零序保护接线方式如图所表示,其中CT变比nCT为,请计算当正常运行情况下,有一只CT二次接线断线,此时流过继电器电流是 A。 该题得分:0 正确答案:6.667 ; 2.如图D-18-2所表示为二极管稳压电源。已知电源电压E=20V, RL=kΩ,选2CW18,UV=10V,IVmin=5mA,IVmax=20mA。则该限流电阻R上限应小于 千欧姆,下限应大于 千欧姆。(请保留小数点后二位) 该题得分:0 正确答案:1.64 ; 0.47 ; 3.有一三相对称大接地电流系统,故障前A相电压为A=63.5ej0,当发生A相金属性接地故障后,其接地电流k=1000e-j°。可得知故障点零序电压Uk0滞后接地电流为 度。 该题得分:0 正确答案:-100.0 ; 4.计算kV线路备用电源自投装置中,检验线路电压继电器整定值 伏。(返回系数Kr取1.15,可靠系数Krel取1.2)(取整数) 该题得分:0 正确答案:64.0 ; 5.如图D-25-1所表示,1、2号断路器均装设三段式相间距离保护(方向阻抗继电器),已知1号断路器一次整定阻抗值为:Z1set(1)=Ω/ph,0s,Z2set(1)=11Ω/ph,0.5s,Z3set(1)=114Ω/ph,3s。AB段线路输送最大负荷电流为500A,最大负荷功率因数角为40°。试计算2号断路器距离保护Ⅰ段二次整定阻抗 欧姆,动作时间整定 秒。(保留小数点后一位) 该题得分:0 正确答案:1.1 ; 0.0 ; 五.识图题(每小题2.0分,共8.0分) 1.图为某变压器断路器控制回路图,该图接线是错误,因改过:(1)KK6,7应与KK5,8交换;(2)红灯应接在HWJ接点回路中;(3)绿灯应接在TWJ接点回路中;(4)母差保护出口接点应在防跳继电器前,并取消其自保持电流线圈。是正确( )。 A.正确 B.错误 该题得分:0 正确答案:B 2.图是微机失灵开启装置逻图,是正确( )。 A.正确 B.错误 该题得分:0 正确答案:B 3.图为自动电压切换图,是正确( )。 A.正确 B.错误 该题得分:0 正确答案:A 4.图是旁路代主变差动保护切换接线图。( ) A.正确 B.错误 该题得分:0 正确答案:B 窗体底端
