污水管渠清淤施工工艺

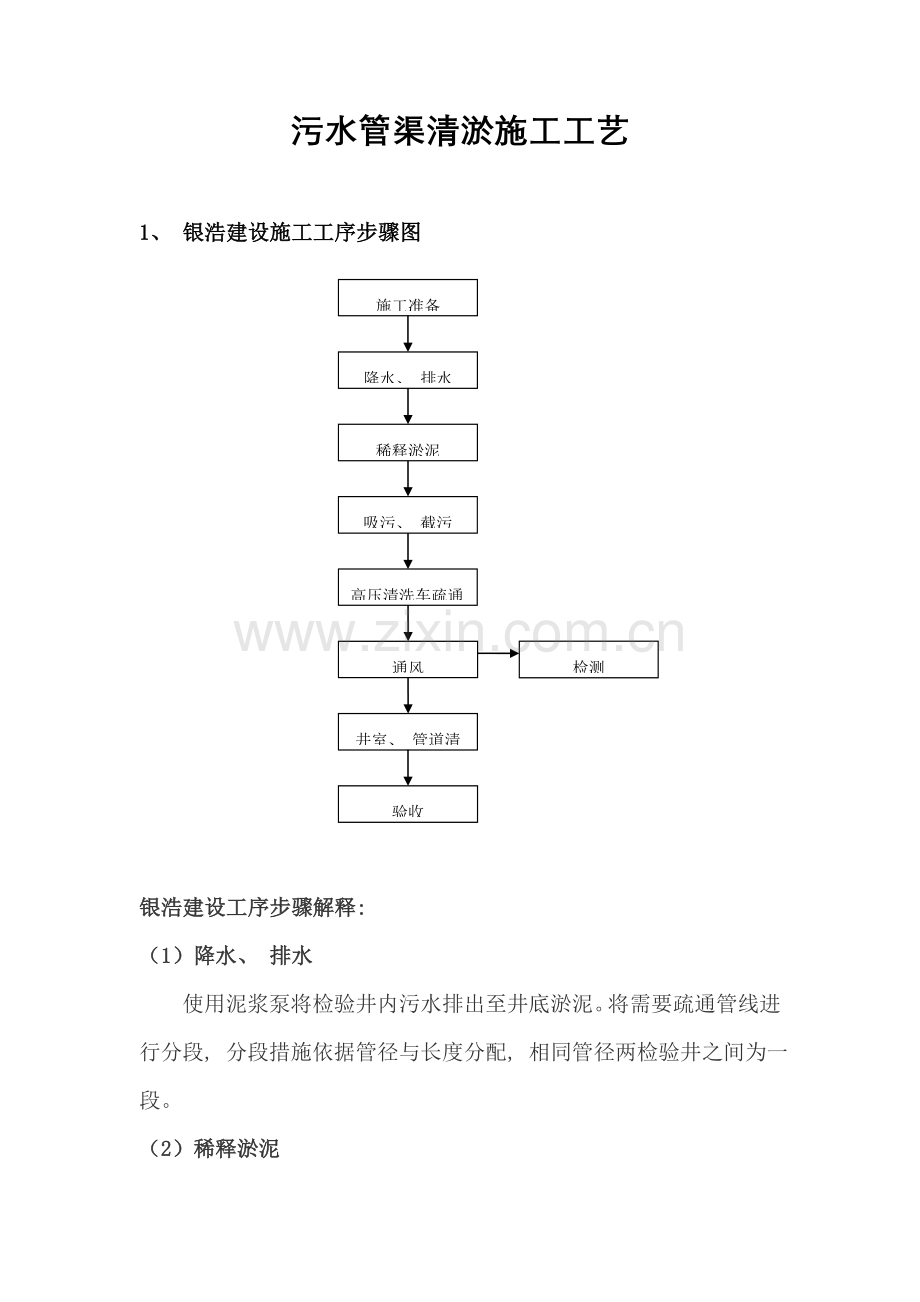

1、 银浩建设施工工序步骤图
施工准备

通风
降水、 排水

高压清洗车疏通
检测

稀释淤泥
吸污、 截污

井室、 管道清淤

验收

银浩建设工序步骤解释:
（1）降水、 排水
使用泥浆泵将检验井内污水排出至井底淤泥。将需要疏通管线进行分段, 分段措施依据管径与长度分配, 相同管径两检验井之间为一段。
（2）稀释淤泥

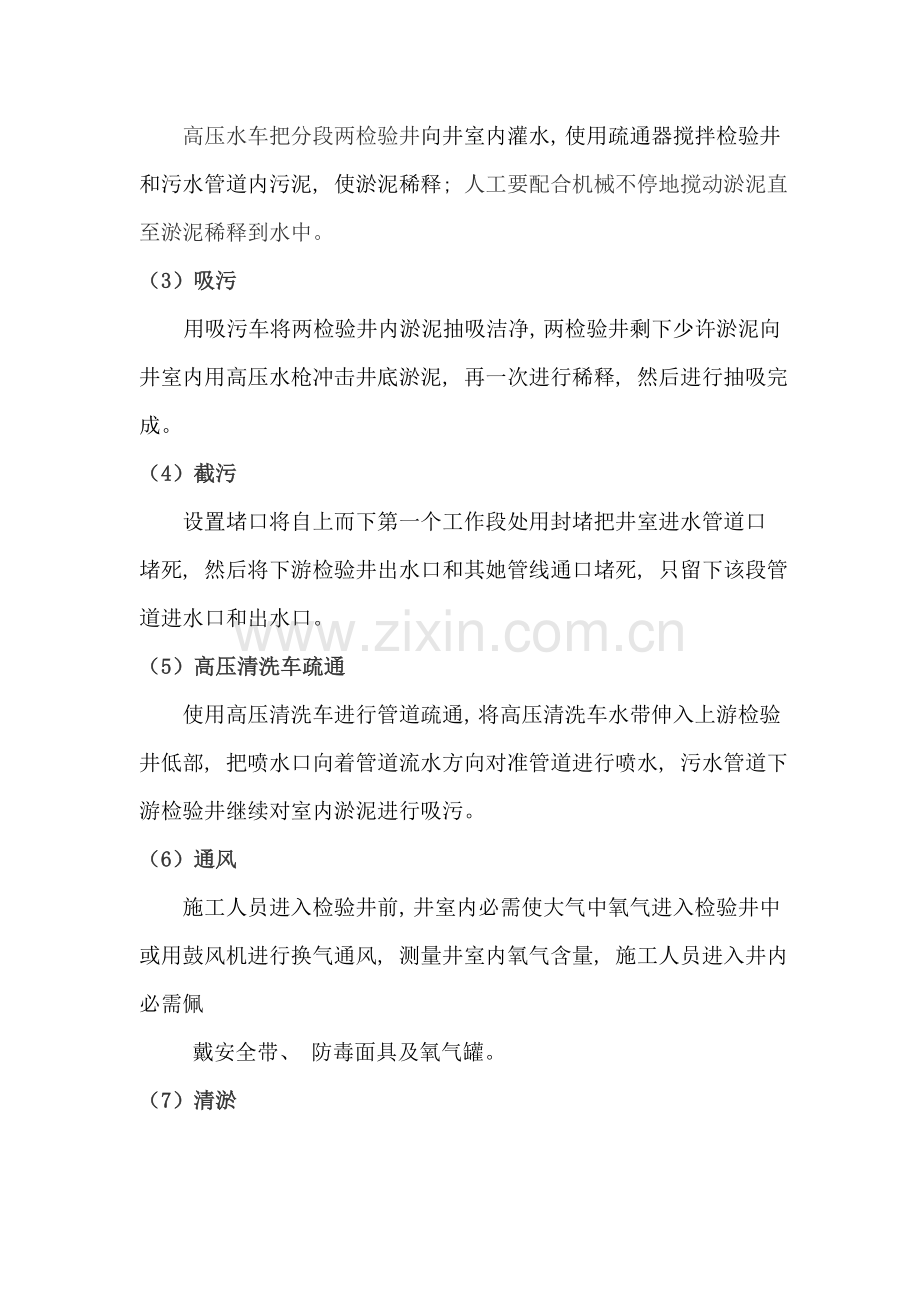

高压水车把分段两检验井向井室内灌水, 使用疏通器搅拌检验井和污水管道内污泥, 使淤泥稀释; 人工要配合机械不停地搅动淤泥直至淤泥稀释到水中。
（3）吸污
用吸污车将两检验井内淤泥抽吸洁净, 两检验井剩下少许淤泥向井室内用高压水枪冲击井底淤泥, 再一次进行稀释, 然后进行抽吸完成。
（4）截污
设置堵口将自上而下第一个工作段处用封堵把井室进水管道口堵死, 然后将下游检验井出水口和其她管线通口堵死, 只留下该段管道进水口和出水口。
（5）高压清洗车疏通
使用高压清洗车进行管道疏通, 将高压清洗车水带伸入上游检验井低部, 把喷水口向着管道流水方向对准管道进行喷水, 污水管道下游检验井继续对室内淤泥进行吸污。
（6）通风
施工人员进入检验井前, 井室内必需使大气中氧气进入检验井中或用鼓风机进行换气通风, 测量井室内氧气含量, 施工人员进入井内必需佩
戴安全带、 防毒面具及氧气罐。
（7）清淤
在下井施工前对施工人员安全方法安排完成后, 对检验井内剩下砖、 石、 部分淤泥等残留物进行人工清理, 直到清理完成为止。
然后, 根据上述说明对下游污水检验井逐一进行清淤, 在施工清淤期间对上游首先清理检验井进行封堵, 以防上游淤泥流入管道或下游施工期间对管道进行充水时流入上游检验井和管道中。
2.施工步骤
（1）进入施工现场后, 避开路口先在两头设置警示牌, 沿线摆放警示桩, 用小彩旗连接各警示桩, 然后将施工现场做好安全防护, 并由专员看管疏导交通。
（2）选择好位置将设备排放整齐有序, 打开各检验井进行通风约３０－５０分钟, 打捞各检验井中飘浮物及垃圾, 直接装车。
（3）检验井安鼓风机通风, 让空气循环, 然后安水泵降水, 为了预防污水中飘浮物吸进泵内, 降低排水量在水泵进水口绑铁丝网, 以阻止进入, 在控制住检验井内污水水位情况下继续通风。
（4）下井清淤: 红绳1头系好快速卡扣, 用来作应急备用, 不能随便拿用, 白绳用来下人系安全带, 黄绳用来提淤泥, 每个检验井配置5人, 各有编号及安全责任分工1号、 2号、 3号、 4号、 5号:
1号: 组长负责现场交通安全, 警示牌、 警示桩、 小彩旗、 晚上闪光灯部署及维护。
2号: 井口安全员, 检验井不间断送风, 通风后, 人下井以前, 把有害气体探测仪用绳系好, 放到井底10分钟后, 提上来看多种有害气体数值（CO\H2S\CH4等）, 达不到要求决不能下井; 负责井口周围人员、 下井人员配置安全装置是否达成要求, 达不到要求果断不能下井; 下井人员如有不良反应有1号立刻拨打电话: 120; 110; 119等求援。
3号: 负责调整设备、 工具使用以及检验井、 管道内清理出淤泥垃圾装车处理。
4号: 负责与井下人员随时保持联络, 并把井内淤泥垃圾用绳系桶或装编织袋, 提到井口上面, 由3号装车; 30分钟后换号下井。
5号: 负责下井, 下井前确定本身安全带、 安全绳质量完好; 有害气体探测仪数值无误; 氧气袋氧气充足通畅; 下井后负责把检验井及管道内垃圾淤泥清理洁净, 确保管道通畅。
（5）不间断通风, 清理好检验井, 用高压疏通车对管道进行冲稀, 再用竹片或穿线器将两个井连通, 然后将绳系在竹片或穿线器1端, 将绳带过去, 在绳一头系上托泥板, 托泥板另一边也系一根长绳（大于两检验井子间距离）托泥板先用小, 然后再一步一步用大把管道内淤泥拖出, 将淤泥到井口上面, 用车外运走。
（6）对管道清淤完成, 用高压疏通车对管道进行冲洗。
以上步骤自下游向上游依次施工到终点, 清理现场验收后拆除封堵器撤场。
