标准层钢筋绑扎技术交底.doc

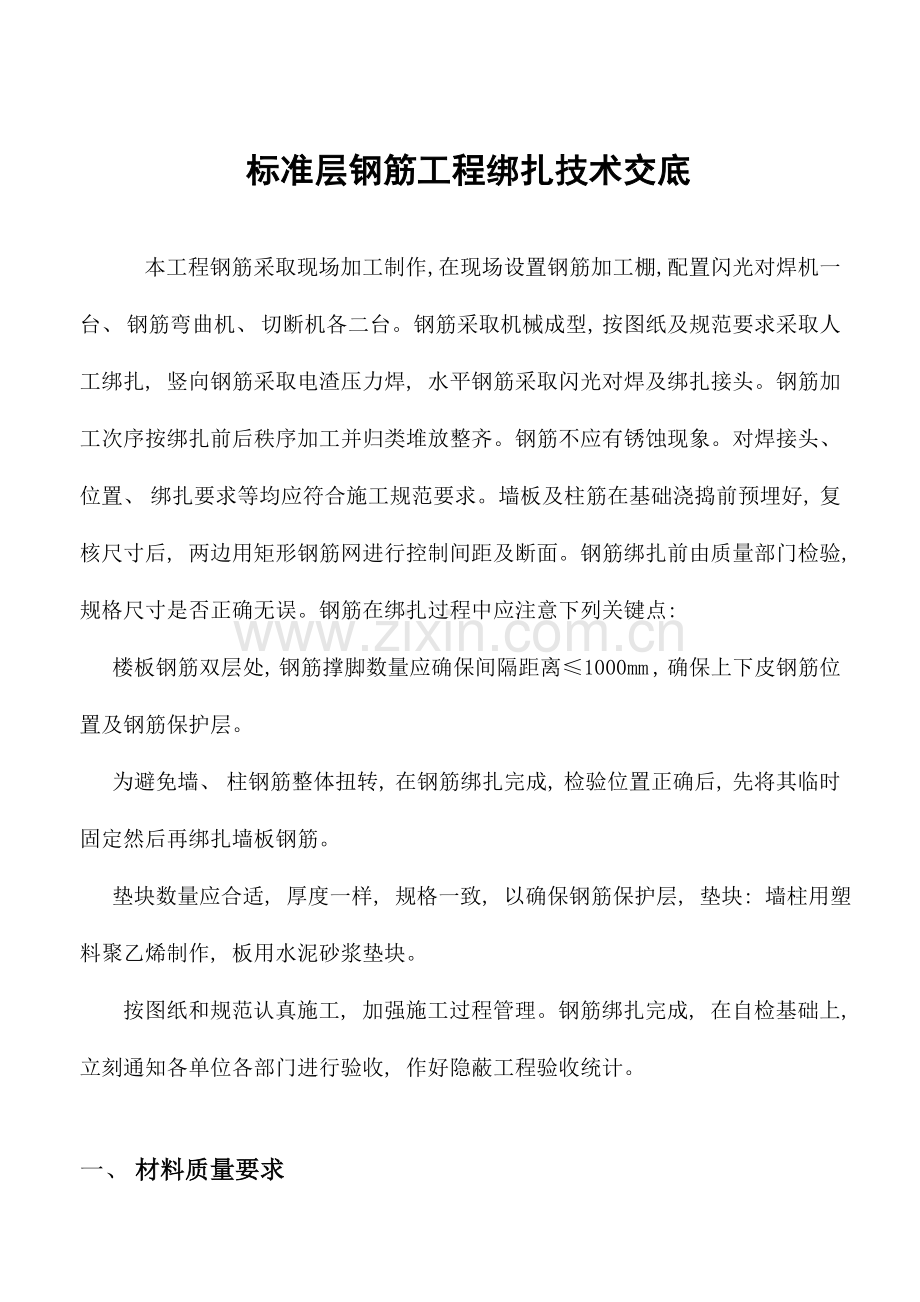

标准层钢筋工程绑扎技术交底

本工程钢筋采取现场加工制作, 在现场设置钢筋加工棚, 配置闪光对焊机一台、 钢筋弯曲机、 切断机各二台。钢筋采取机械成型, 按图纸及规范要求采取人工绑扎, 竖向钢筋采取电渣压力焊, 水平钢筋采取闪光对焊及绑扎接头。钢筋加工次序按绑扎前后秩序加工并归类堆放整齐。钢筋不应有锈蚀现象。对焊接头、 位置、 绑扎要求等均应符合施工规范要求。墙板及柱筋在基础浇捣前预埋好, 复核尺寸后, 两边用矩形钢筋网进行控制间距及断面。钢筋绑扎前由质量部门检验, 规格尺寸是否正确无误。钢筋在绑扎过程中应注意下列关键点:
楼板钢筋双层处, 钢筋撑脚数量应确保间隔距离≤1000mm , 确保上下皮钢筋位置及钢筋保护层。
为避免墙、 柱钢筋整体扭转, 在钢筋绑扎完成, 检验位置正确后, 先将其临时固定然后再绑扎墙板钢筋。
垫块数量应合适, 厚度一样, 规格一致, 以确保钢筋保护层, 垫块: 墙柱用塑料聚乙烯制作, 板用水泥砂浆垫块。
按图纸和规范认真施工, 加强施工过程管理。钢筋绑扎完成, 在自检基础上, 立刻通知各单位各部门进行验收, 作好隐蔽工程验收统计。

一、 材料质量要求

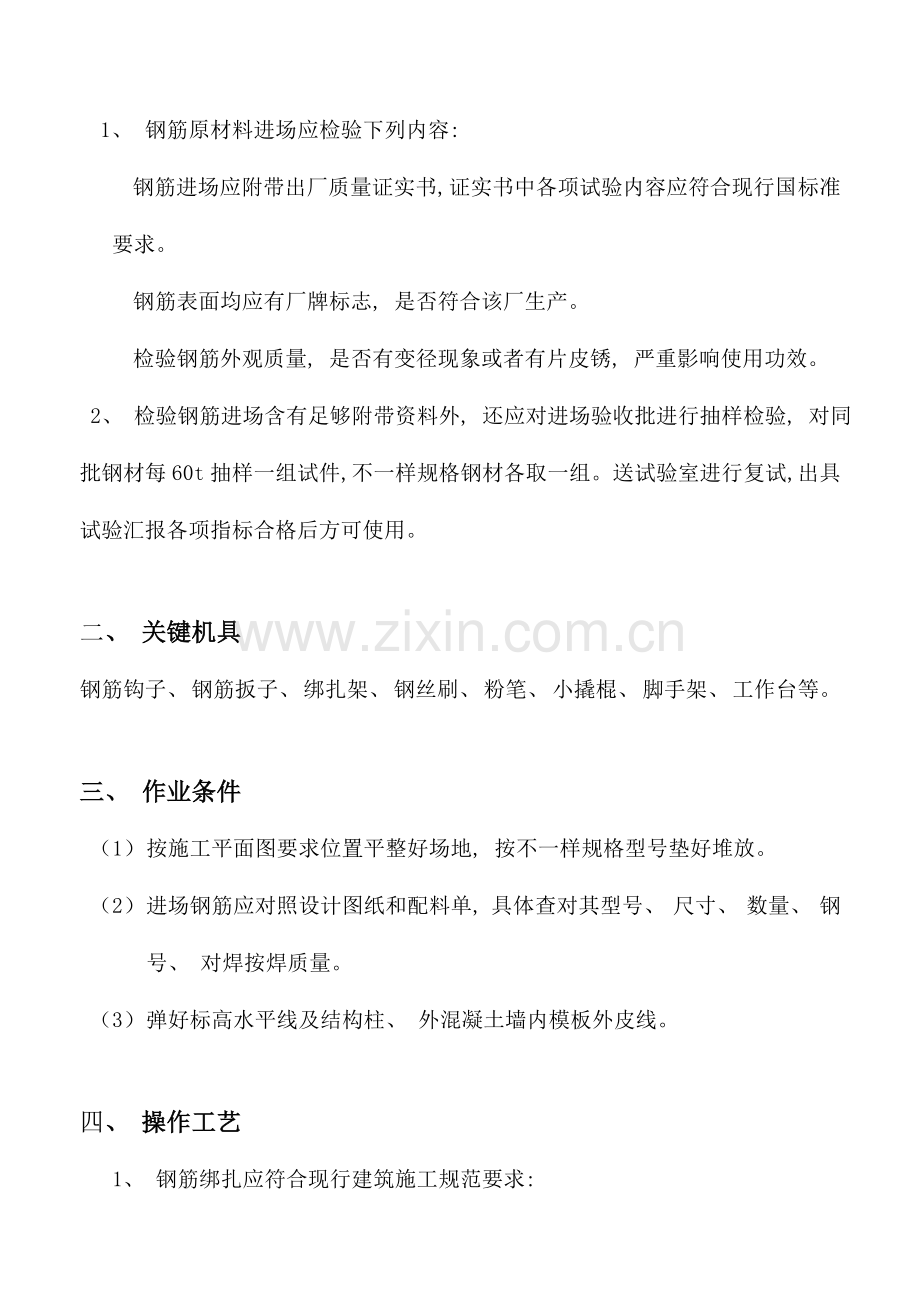

1、 钢筋原材料进场应检验下列内容:
钢筋进场应附带出厂质量证实书, 证实书中各项试验内容应符合现行国 标准要求。
钢筋表面均应有厂牌标志, 是否符合该厂生产。
检验钢筋外观质量, 是否有变径现象或者有片皮锈, 严重影响使用功效。
2、 检验钢筋进场含有足够附带资料外, 还应对进场验收批进行抽样检验, 对同批钢材每60t抽样一组试件, 不一样规格钢材各取一组。送试验室进行复试, 出具试验汇报各项指标合格后方可使用。

二、 关键机具
钢筋钩子、 钢筋扳子、 绑扎架、 钢丝刷、 粉笔、 小撬棍、 脚手架、 工作台等。

三、 作业条件
（1） 按施工平面图要求位置平整好场地, 按不一样规格型号垫好堆放。
（2） 进场钢筋应对照设计图纸和配料单, 具体查对其型号、 尺寸、 数量、 钢号、 对焊按焊质量。
（3） 弹好标高水平线及结构柱、 外混凝土墙内模板外皮线。

四、 操作工艺
1、 钢筋绑扎应符合现行建筑施工规范要求:
1）全部钢筋网片因属双向受力结构, 钢筋交叉点必需用扎丝全部扎牢。
2）扎丝绑扎方向应梅花形部署, 以防网片发生偏斜。
3）依据图纸及03G101要求:
钢筋保护层: 梁主筋为25mm, 柱为35mm ,墙为20 mm; 各层楼板、 楼梯15mm (地下室顶板为20mm)其它混凝土墙为20mm。
在锚入支座或进行搭接时, 锚固长度、 搭接长度均按03G101要求施工。
钢筋绑扎接头百分率: 按规范要求从任一绑扎接头中心至1.31区段范 围内其接头百分率受拉不超出25%, 受压不超出50%。
2、 柱墙钢筋
1）暗柱钢筋绑扎:
暗柱主筋采取电渣压力焊连接, 其接头位置同一截面接头不超出50%; 同一截面接头百分率: ① 受拉区不超出50%②受拉区钢筋受力小部位, ③接头宜避开有抗震设防要求框架梁端和柱端箍筋加密区。
箍筋: 暗柱箍筋按图纸要求, 钢筋搭接长度范围内箍筋及拉钩间距≤100mm 。
绑扎前首先校正柱子垂直度, 使柱子主筋垂直, 因为假如偏斜后, 等扎完箍筋就极难校正。
箍筋应在暗柱四个角上测出水平, 然后四个角上按100mm间距用粉笔画上记号后再绑扎, 确保箍筋在同一个水平面上。
暗柱主筋和箍筋接触点应用满扎。
2)墙钢筋绑扎
楼层剪力墙规格250mm 、 200mm厚薄不一, 关键控制其厚度及间距。
剪力墙纵筋间距控制因属下层上伸, 在每层结构板顶上100mm处设“Π”型筋控制竖直方向间距及内外竖筋间距, 使之规范要求。水平筋间距, 我们这里采取了焊梯子形式控制, 水平间距为3000mm, 柱子边各放一个。剪力墙钢筋接触点均应承梅花形满扎。
3、 梁、 顶板钢筋
1）钢筋绑扎梁筋根据先主后次, 板筋根据先底筋后面筋, 底筋根据先短跨方向后长跨方向, 面筋根据先长跨方向后短跨方向次序进行。
2）梁内安装钢筋先受力主筋, 后再套箍筋。梁下部钢筋安装前放入保护层垫块, 按要求控制好保护层。
3）梁上部钢筋直径较大仅靠箍筋不易固定时应按合适间距配以对应施工架立筋架牢靠定。
4）梁上部钢筋不得作为施工用通道支撑点。
5）板底筋伸入梁中锚固应符合03G101及施工图G751-（2）-1要求。
6）板上部筋为了确保其有效高度和位置, 宜做成900直钩伸至板底。为控制保护层厚度, 板底分布筋应合适间距在纵横筋结点处垫垫块。
7）施工用通道不得支于板钢筋上, 施工人员亦不得在已安装好板分布筋上行走。
8）为使板面筋整体性强, 应按合适间距对板上部给横钢筋结点点焊焊牢, 上下部对着结点用短钢筋撑牢。
9）安装结束清理洁净后, 再次检验分布钢筋间距, 保护层厚度等合格后进入下一道工序

五、 质量标准
1、 确保项目
1）钢筋品种和质量必需符合设计要亚和相关标准要求。
2）钢筋表面应保持清洁。带有颗粒状或片状老锈, 经除锈后仍有麻点钢筋严禁按原规格使用。
3） 钢筋对焊接电焊焊接接头或直螺纹套筒接头: 按要求取试件, 其机械性能试验结果必需符合钢筋焊接验收专门要求。
2、 基础项目
1） 钢筋绑扎、 缺扣、 松扣数量不得超出绑扎扣数10％, 且不应集中。
2） 弯钩朝向正确。绑扎接头应符合施工规范要求, 其中搭接长度均不得少于要求值。
3） 箍筋数量、 弯钩角度和平直长度均应符合设计要求和施工规范要求。
4） 对焊接头无横向裂纹和烧伤, 焊包均匀, 接头处弯折小于40, 轴线位移小于0.1d,且小于2mm。电弧焊接头、 焊缝表面平整, 无凹陷、 焊瘤、 接头处无裂纹、 气孔、 夹渣及咬边。接头处小于40, 轴线位移小于0.1d, 且小于3mm, 焊接厚小于0.05d, 宽大于0.1d,长大于0.5d。
3、 许可偏差项目:
项次
项目
许可偏差（mm）
检验方法
1
骨架有宽度、 高度
±5
尺量检验
2
骨架长度
±10
尺量检验
3
受力钢筋
±10
尺量两端中间各一点取最大值
±5
4
箍筋、 结构筋间距
±20
尺量连续三档取最大值
5
焊接预埋件
5
尺量检验
＋3, －0
6
受力筋保护层
±5
尺量检验

六、 成品保护
1、 往楼层上吊运钢筋时, 应清理好存放点, 以免变形。
2、 不得踩踏已绑好钢筋, 绑圈梁钢筋时不得将梁底砖碰松动。

七、 应注意质量问题
1、 钢筋变形: 钢筋骨架绑扎时应注意绑扣方法, 宜用部分反十字扣或套扣绑扎, 不得全绑一顺扣。
2、 箍筋间距不符合要求: 多为放置砖墙拉结筋时碰动所致。应在砌完墙合模前修整一次。
3、 楼板端头钢筋连接不妥: 应在楼板吊装前将板端外露预应力钢筋弯成45度, 吊装整理后加通长钢筋绑扎, 同时速注意在安装过程中不得将板端外露预应力筋折断。
4、 阳台外圈梁钢筋压扁: 阳台下圈梁为“L”型箍筋, 吊阳台时必需注意保护, 如碰坏应将阳台吊起, 修整钢筋后再就位阳台。
5、 结构柱伸出钢筋位移; 除将结构柱伸出筋与圈梁钢筋绑牢外, 并在伸出筋处绑一道定位箍筋, 浇筑完混凝土后, 应立刻修整。
6、 绑钢筋外露: 纵向板绑内钢筋应绑好砂浆垫块, 横向板缝要把钢筋绑在板端头外露应力筋上。

九天华山银河湾项目部
3月日
