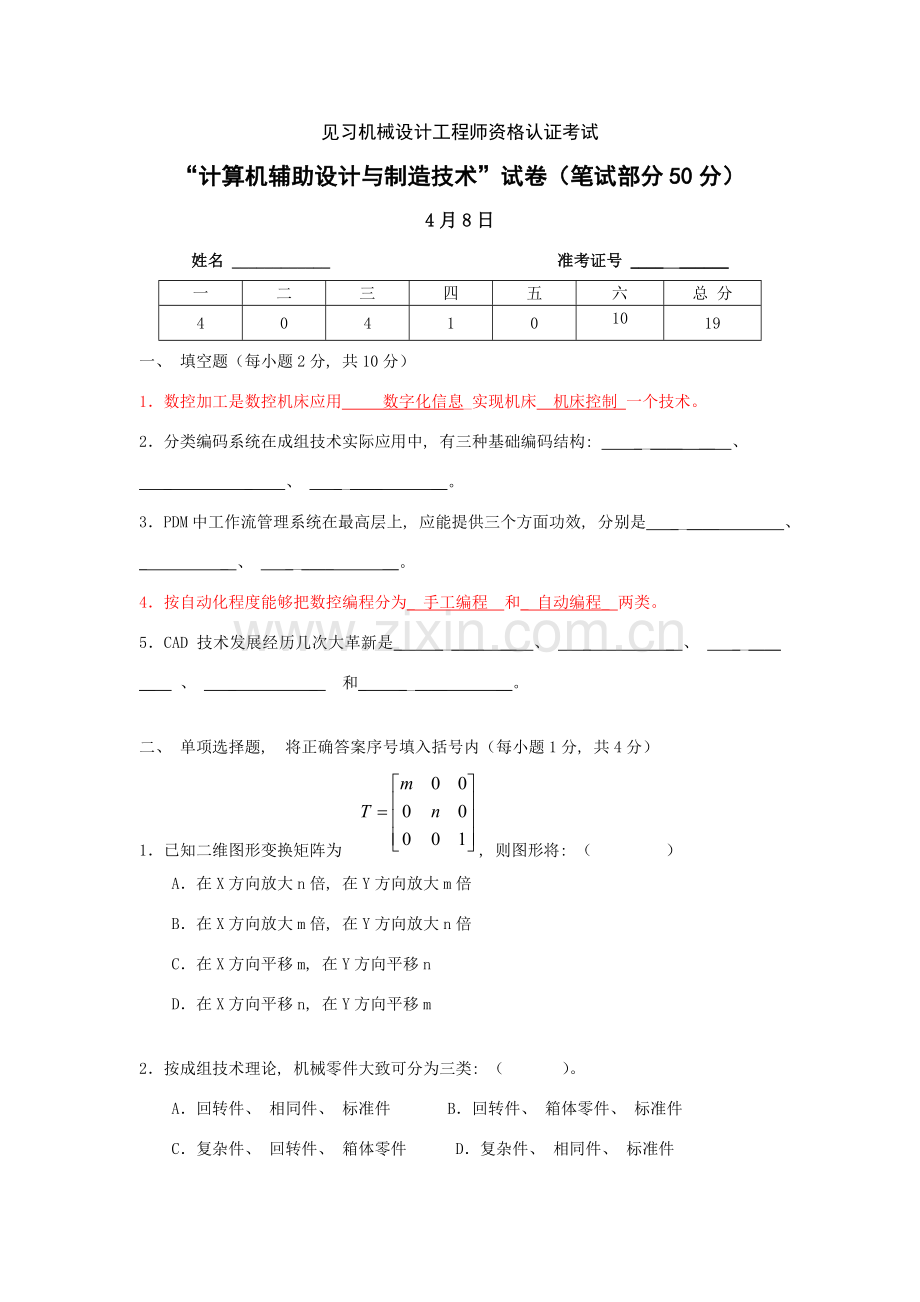

见习机械设计工程师资格认证考试
“计算机辅助设计与制造技术”试卷（笔试部分50分）
4月8日
姓名 ____________ 准考证号 ____ ______
一
二
三
四
五
六
总 分
4
0
4
1
0
10
19
一、 填空题（每小题2分, 共10分）
1．数控加工是数控机床应用 数字化信息_实现机床 机床控制 一个技术。
2．分类编码系统在成组技术实际应用中, 有三种基础编码结构: ______ __ 、
_ _ 、 ______ __。
3．PDM中工作流管理系统在最高层上, 应能提供三个方面功效, 分别是 ______ 、 _ _ 、 ______ __。
4．按自动化程度能够把数控编程分为_ 手工编程 和_ 自动编程_ 两类。
5．CAD 技术发展经历几次大革新是_ ______ __ 、 _ _ 、 ______ __ 、 _ _ 和_ ______ __。

二、 单项选择题, 将正确答案序号填入括号内（每小题1分, 共4分）
1．已知二维图形变换矩阵为 , 则图形将: （ ）
A．在X方向放大n倍, 在Y方向放大m倍
B．在X方向放大m倍, 在Y方向放大n倍
C．在X方向平移m, 在Y方向平移n
D．在X方向平移n, 在Y方向平移m

2．按成组技术理论, 机械零件大致可分为三类: （ ）。
A．回转件、 相同件、 标准件 B．回转件、 箱体零件、 标准件
C．复杂件、 回转件、 箱体零件 D．复杂件、 相同件、 标准件

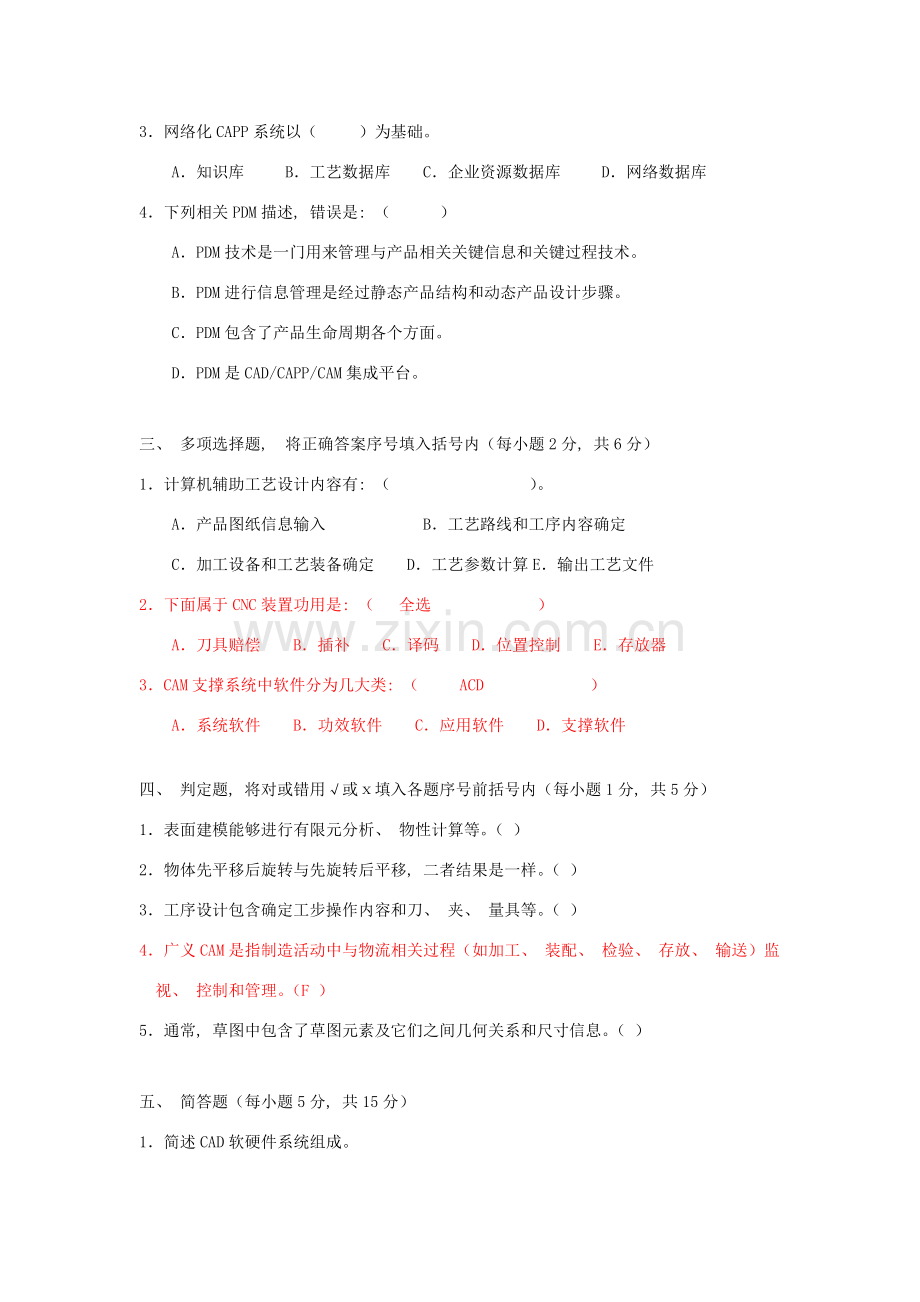

3．网络化CAPP系统以（ ）为基础。
A．知识库 B．工艺数据库 C．企业资源数据库 D．网络数据库
4．下列相关PDM描述, 错误是: （ ）
A．PDM技术是一门用来管理与产品相关关键信息和关键过程技术。
B．PDM进行信息管理是经过静态产品结构和动态产品设计步骤。
C．PDM包含了产品生命周期各个方面。
D．PDM是CAD/CAPP/CAM集成平台。

三、 多项选择题, 将正确答案序号填入括号内（每小题2分, 共6分）
1．计算机辅助工艺设计内容有: （ ）。
A．产品图纸信息输入 B．工艺路线和工序内容确定
C．加工设备和工艺装备确定 D．工艺参数计算
E．输出工艺文件

2．下面属于CNC装置功用是: （ 全选 ）
A．刀具赔偿 B．插补 C．译码 D．位置控制 E．存放器
3．CAM支撑系统中软件分为几大类: （ ACD ）
A．系统软件 B．功效软件 C．应用软件 D．支撑软件

四、 判定题, 将对或错用√或ⅹ填入各题序号前括号内（每小题1分, 共5分）
1．表面建模能够进行有限元分析、 物性计算等。（ ）
2．物体先平移后旋转与先旋转后平移, 二者结果是一样。（ ）
3．工序设计包含确定工步操作内容和刀、 夹、 量具等。（ ）
4．广义CAM是指制造活动中与物流相关过程（如加工、 装配、 检验、 存放、 输送）监
视、 控制和管理。（F ）
5．通常, 草图中包含了草图元素及它们之间几何关系和尺寸信息。（ ）

五、 简答题（每小题5分, 共15分）
1．简述CAD软硬件系统组成。

2．CAPP概念是什么? 半创成式CAPP系统特点有哪些?

3．PDM软件系统提供关键功效有哪些？

六、 分析题（10分）
已知: 用刀具为R=5立铣刀加工如图所表示工件, 进给量150 mm/min, 主轴转速1500 r/min, 刀具半径赔偿地址为D01, 工件型值点坐标以下: A（20, 14）、 B（20, 62）、 C（44, 86）、 D（96, 86）、 E（120, 62）、 F（120, 40）、 G（100, 14）。
试编出加工该工件数控程序（刀具从A点进刀, 顺时针加工）。
