内蒙古伊东集团东兴化工有限责任企业

氯碱化工综合利用配套锅炉房项目

锅炉烟风管道非金属赔偿器

技 术 协 议

招标编号:
需 方: 内蒙古伊东集团东兴化工有限责任企业
需方代表:
设计单位: 山东省工业设计院
设计单位代表:
供 方:
供方代表:
签署日期: 年 月 日
签署地点: 内蒙古乌兰察布市卓资县旗下营镇

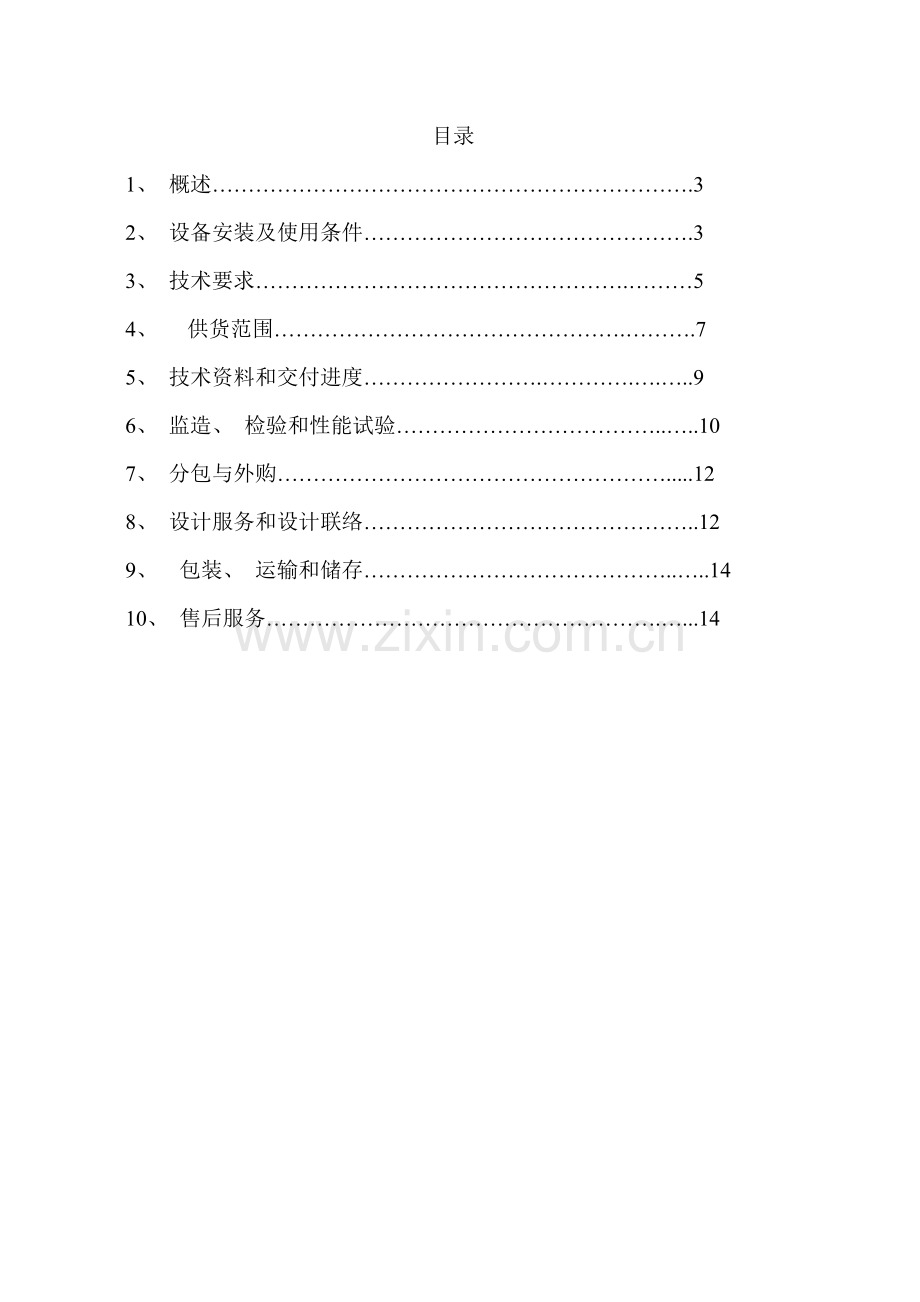

目录
1、 概述………………………………………………………….3
2、 设备安装及使用条件……………………………………….3
3、 技术要求…………………………………………….………5
4、 供货范围………………………………………….……….7
5、 技术资料和交付进度…………………….………….….…..9
6、 监造、 检验和性能试验………………………………..…..10
7、 分包与外购……………………………………………….....12
8、 设计服务和设计联络………………………………………..12
9、 包装、 运输和储存……………………………………..…..14
10、 售后服务……………………………………………….…...14

需方: 内蒙古伊东集团东兴化工有限责任企业（以下简称需方）
供方: 青岛海洲电力设备有限企业 （以下简称供方）
1、 概述
1.1 本协议适适用于内蒙古伊东集团东兴氯碱化工配套锅炉房项目, 工程规模为3x100t/h次高温次高压锅炉, 配套锅炉烟风管道非金属赔偿器。它提出了该设备功效设计、 结构、 性能、 安装和试验等方面技术要求。
1.2.本协议所提出是最低程度技术要求, 并未对一切技术细节做出要求, 也未充足引述相关标准和规范条文。供方应确保提供符合本规范和现行工业标准优质产品。
1.3.在签署协议以后, 需方有权提出因规范标准和规程发生改变而产生部分补充修改要求, 具体款项由供、 需双方共同约定。
1.4.本协议所使用标准, 如遇与供方所实施标准不一致时, 按较高标准实施。
1.5供方假如设计制作非金属赔偿器设备不能满足设计院设计及需方安全平稳运行要求, 供方必需无条件进行更改, 但不增加任何费用。
1.6.本设备技术协议经供需标双方确定后作为订货协议技术附件, 与协议正文含有相同法律效力。
2、 设备安装及使用条件
2.1 厂址条件
2.1. 1地震烈度: 7度 。
2.1.2 气象条件
拟建场地位于内蒙古旗下营镇以北。旗下营镇地处阴山山脉南麓, 属山地、 丘陵交错山区地带, 森林覆盖面积宽广, 面积达85万亩, 地形复杂、 沟谷纵横。气候属中温带大陆性季风气候, 冬季漫长而严寒, 夏季短促而温凉。年平均气温4℃, 无霜期平均为120天, 常年风速2.8m/s。年平均降水量为350—400mm。拔海高度: 1310米
年平均气温: 2.9 ℃
年平均气压: 854.3 hpa
年平均最高气温: 11.6 ℃
年平均最低气温: -2.6 ℃
年极端最高气温: 36.1 ℃ （7月29日）
年极端低高气温: -37.2 ℃ （12月29日）
年平均相对湿度: 59 %
年平均降水量: 394.7 mm
年平均风速: 2.4 m/s
年最多风向: WNW
积雪深度: 15 cm
冻土深度: 246 cm

2.2 设计条件
2.2.1 设备安装位置: 锅炉房及尾部烟道

2.3. 燃料特征
燃用煤种: 煤泥1+煤泥2大于40%（质量比）, 原煤1+原煤2小于60%（质量比）
泥煤煤质分析资料:
原煤、 煤泥化验单
项 目
单位
煤泥1
煤泥2
原煤1
原煤2
全水分
Mt%
25.7
30.50
10.08
29.55
分析水分
Mad%
2.30
5.72
4.31
12.00
收到基灰份
Aar%
32.43
22.23
28.59
24.01
干基灰分
Ad%

31.79
34.08
无灰干燥基挥发份
Vdaf%
38.78
37.90
38.47
41.42
焦渣型号

2
2
2
2
分析基固定碳
Fc.ad%
33.7
39.82
40.16
33.98
干基全硫
St.d%
0.57
0.55
1.06
0.78
收到基全硫
St.ar%

0.95
0.55
收到基碳
Car%

47.64
35.67
收到基氢
Har%
2.19
2.12
3.01
2.33
收到基氮
Nar%

0.73
0.50
收到基氧
Oar%

9.00
7.40
高位干基发烧量
Qgr.d
(KJ/g)
16.71
20.79
20.87
20.18
高位干基发烧量
Qgr.d
(caJ/g)
3995
4971
4991
4825
低位收到基发烧量
Qnet.ar
(KJ/g)
11.47
13.34
17.91
13.05
低位收到基发烧量
Qnet.ar
(caJ/g)
2744
3190
4284
3122
变性温度
DT

＞1500
1222
软化温度
ST

1242
半球温度
HT

1252
流动温度
FT

1267
可磨指数
HGI

73

3、 技术要求
3.1非金属膨胀节设计应依据相关ASME、 ASTM、 ANSI及GB150要求。
3. 2 供方应按需方提供技术参数设计非金属波形赔偿器, 非金属波形赔偿器能长久安全运行。确保赔偿器与设备长久安全运行。
3. 3非金属赔偿器在全部运行和事故条件下都应能吸收全部连接设备和管道轴向和侧向位移。避免管道、 设备承受额外应力。
3. 4 全部非金属赔偿器应设计成能无损害和泄漏承受管道位移, 而且能承受可能发生最大设计正压和负压产品。
3. 5 非金属赔偿器关键材料由硅橡胶纤维布、 玻璃纤维布、 陶瓷纤维布、 不锈钢丝网等性能优异复合材料组合而成; 其接口短管金属材料为优质Q235钢; 隔热层材料有硅酸铝纤维、 不锈钢丝网等。填料饱满, 运行时不出现被吸凹现象。
3.6 非金属赔偿器选材耐温、 耐压、 耐腐蚀、 阻燃、 密封。
3.7非金属赔偿器夹层内必需用弹性密封填料填充, 耐温≥200℃
3.8不许可用石棉材料做纤维波纹管。非金属赔偿器蒙皮应包含多个材料层, 具体要求为:
≤250℃, 不少于三层材料, 总厚度不低于5mm;
250～350℃, 不少于4层材料, 总厚度不低于6mm;
350～450℃, 不少于6层材料, 总厚度不低于8mm;
3.9 全部赔偿器从选材及结构设计上充足考虑使用中可靠性, 所选择多种材质完全能确保赔偿器承受粉尘介质高温、 腐蚀、 磨损等要求。非金属赔偿器圈带所采取结构应考虑到检修方便性, 产品经长久使用失效后, 仅将非金属圈带更换后就可重新恢复使用。
3. 10非金属赔偿器在每段烟道上安装采使用方法兰连接。
3.11 非金属赔偿器接口尺寸、 外形尺寸、 流通截面和赔偿量应符合需方要求; 要与管道或其它设备很好连接, 且密封性好。
3. 12赔偿器应采取良好防磨、 防腐和密封方法, 预防灰渣在赔偿器内沉积。
3. 13 供方应提供装配法兰、 反法兰、 螺栓、 螺母、 垫片等紧固件。
3. 14 不使用特殊锚状物情况下, 赔偿器设计应能够适应附件产生轴位移和角位移。
3. 15 非金属赔偿器在短时间内承受超出最高工作温度50℃和超出工作压力20%冲击。
3. 16非金属赔偿器内、 外层平整、 无划痕, 完好无损。
3. 17 应依据《火力发电厂保温油漆设计规程》(DL/T5072-1997)进行保温结构设计和油漆、 隔音设计, 赔偿器伸缩不应破坏保温层。
3.18 油漆: 碳钢件表面先使用红色抗锈漆, 在外表面再涂上红色防护漆, 漆层均匀一致。
3.19膨胀节中柔性连接材料选择应能满足安装地域环境和数据表中要求, 并需要在投标文件中提交对应资料, 供买方确定。
3.20膨胀节管子及内套筒材料, 壁厚腐蚀余量不低于2MM。
3.21受压筒节要求使用直缝焊管（GB/T9711.1）。
3.22投标商应依据数据表中参数进行具体选型计算, 并在投标文件中提交（含结构件设计）, 供买方确定。对全部部件材料要求按相关标准进行复检, 投标上应在投标文件中提交材料复检内容及方法供买方确定。
3.23膨胀节承压焊缝需要进行超声波检验, 检验长度不应小于焊缝总长度20%, 在投标文件中应提交对应焊缝检验方案, 供买方确定。
3.24非金属编织物表面应光滑、 平整, 无凹凸、 毛刺、 微裂纹等缺点, 并在投标文件中提交所选择柔性材料检验标准, 供买方确定。
3.25膨胀节尺寸偏差应符合对应标准要求, 供方在投标文件中写明实施标准, 及各尺寸控制公差范围, 需方确定。
3.26供方在投标文件中提交结构详图, 需方确定。
3.27在膨胀节外表面必需有永久性流向指示。
3.28全部非金属膨胀节必需设有运输固定用限位拉杆, 并在安装完成后拆除。
3.29 其她要求不得低于对应标准要求最低要求。
4、 供货范围
4.1 通常要求
4.1.1 本条款要求了协议设备供货范围。供方确保提供设备为全新、 优异、 成熟、 完整和安全可靠, 且设备技术经济性能符合本协议中“技术规范”要求。
4.1 .2 供方应提供具体供货清单, 清单中依次说明型号、 数量、 产地、 生产厂家等内容。对于属于整套设备运行和施工所必需部件, 即使本协议技术协议未列出和/或数目不足, 供方仍须在实施协议时补足。
4.1.3 除有尤其注明外, 所列数量均为三台炉所需。
4.1.4 供方应提供全部安装和检修所需专用工具和消耗材料等, 并提供具体供货清单。
4.1.5 供方提供技术资料清单见“技术资料及交付进度”。
4.2 供货范围
供方应确保供货范围完整, 以能满足需方安装、 运行要求为标准, 在技术规范中包含供货要求也作为本供货范围补充。供方基础供货范围是提供3台锅炉烟风管道非金属赔偿器及其配套法兰、 反法兰、 垫片、 螺栓、 螺母等紧固件, 而且要求垫片、 螺栓、 螺母有10%富余量, 其具体项目以下（但不限于此）: ,
4.2.1.烟风管道非金属赔偿器

序号
名称及图号
规格长度
数量
连接
形式
压力
Kpa
温度
℃
单重
Kg
赔偿量
mm
使用
场所
1
矩形非金
属赔偿器
530´1700
L=350
3
法兰
-25
25
350
XO=-20 YO=10
一次风
2
矩形非金
属赔偿器
900´1000
L=350
12
法兰
25
150
315
XO=-40
YO=10
一次风
3
园形非金
属赔偿器
φ1１00
L=600
6
法兰
25
150
449
XO=-40
YO=60
一次风
4
园形非金
属赔偿器
D-LD-68205
DN400
L=600
6
法兰
25
150
250
XO=-40
YO=60
一次风
5
园形非金
属赔偿器
D-LD
-68204
DN350
L=500
6
法兰
25
150
188
XO=-70
YO=60
一次风
6
园形非金
属赔偿器
D-LD
-68012
φ900
L=350
3
法兰
-15
25
229
XO=-20
YO=10
二次风
7
矩形非金
属赔偿器
850´1200
L=350
6
法兰
20
150
315
XO=-40
YO=60
二次风
8
矩形非金
属赔偿器
550´1200
L=500
12
法兰
20
150
510
XO=-40
YO=60
二次风
9
矩形非金
属赔偿器
3015´1515
L=350
3
法兰
-10
150
700
XO=-40
YO=20
烟道
10
矩形非金
属赔偿器
3015´
L=350
3
法兰
-10
150
767
XO=-40
YO=20
烟道
11
矩形非金
属赔偿器
3500´1480
L=350
6
法兰
-10
150
750
XO=-40
YO=20
烟道
12
矩形非金
属赔偿器D-LD
-69225
3000´
L=350
2
法兰
10
150
838
XO=-40
YO=20
烟道
13
矩形非金
属赔偿器
3600´4800
L=350
2
法兰
10
150
1373
XO=-40
YO=20
烟道
14
矩形非金
属赔偿器
3600´4600
L=350
1
法兰
10
150
1373
XO=-40
YO=20
烟道
以上非金属赔偿器包含法兰、 反法兰、 垫片、 螺栓、 螺母等紧固件, 而且要求垫片、 螺栓、 螺母有10%富余量。X0为轴向赔偿量, 负号表示为压缩变形, Y0为横向赔偿量, 具体按上表所要求。适用介质: 空气、 烟气及含尘气体;
使用压力: -20到30KPa; （新零部件统一要求）。
4.2.2供方列表写出设备关键部件材质、 厚度、 性能、 尺寸、 性能等:
名称
材质
厚度
尺寸
性能
正法兰
角铁Q235
δ8
50×5
强度高、 不变形
反法兰
扁铁
δ10
8×50
框架
槽钢Q235
依据规格不一样厚度不一样
依据规格不一样尺寸不一样
耐高温、 防腐蚀、 抗磨损
复合层
硅橡胶布
四氟布
δ2
δ1

耐腐蚀、 防老化
导流板
Q235
δ5

导风向
风道赔偿器
钢丝网

增加复合层强度

4.2.3备品备件清单（三年）

序号
名称
规格
数量
制造厂家
1
无

2

5、 技术资料和交付进度
5.1 通常要求
5.1.1 供方提供资料应使用国家法定单位制即国际单位制, 语言为汉字。
1.2 资料组织结构清楚、 逻辑性强。资料内容要正确、 正确、 一致、 清楚、 完整, 满足工程要求。
5.1.3 供方资料提交立刻充足, 满足工程进度要求。在协议生效后5天内提供2套满足施工图设计图纸及其电子版; 在协议签定后15天内给出全部技术资料清单和交付进度, 并经需方确定。
5.1.4 供方提供技术资料分为配合工程设计阶段, 设备监造检验, 施工调试试运、 性能验收试验和运行维护等三个方面。供方须满足以上三个方面具体要求。
5.1.5 对于其它没有列入协议技术资料清单, 却是工程所必需文件和资料, 一经发觉, 供方也应立刻无偿提供。
5.2.下述资料与图纸供方在协议签字后5天内提交给需方（2套）。
5.3 下述安装、 调试、 运行用技术文件（共2套）在设备到货时送达。供方所供安装、 调试、 运行用技术文件和提供技术文件应不少于下列技术文件（但不限于此）:
5.3.1设备运行维护手册。
5.3.2各部件或设备使用说明。
5.3.3各部件或设备技术规范表。
5.3.4各部件或设备、 关键用材质量检验书
5.3.5安装要求及安装质量标准。
5.3.6安装总装配图和部件组装图。
5.3.7相关规程、 规范和标准目录清单。
需方依据整体部署要求, 有要求供方修改资料权利（接管方位等）, 不然按不能满足工程条件对待。
5.4 设备交货进度表

序号
设备/部件名称/型号
发运地点
数量
交货时间
重量
1
烟风道非金属赔偿器
需方现场
成套
需方要求

2

6、 监造、 检验和性能试验
6.1 概述
本条款用于协议实施期间对供所提供设备(包含对分包外购设备)进行检验、 监造和性能验收试验, 确保供方所提供设备符合本协议中“技术规范”要求要求。
6.2 工厂检验
6.2.1 工厂检验是质量控制一个关键组成部分。供方须严格进行厂内各生产步骤检验和试验。供方提供协议设备须签发质量证实、 检验统计和测试汇报, 而且作为交货时质量证实文件组成部分。
6.2.2 检验范围包含原材料和元器件进厂, 部件加工、 组装、 试验至出厂试验。
6.2.3 供方检验结果要满足本协议中“技术规范”要求, 如有不符之处或达不到标准要求, 供方要采取方法处理直至满足要求, 同时向需方提交不一致性汇报。供方发生重大质量问题时应将情况立刻通知需方。
6.2.4 工厂检验全部费用包含在协议总价之中。
6.3 设备监造
6.3.1 监造依据
依据本协议和国家电力行业烟风管道非金属赔偿器标准及国家相关要求。
6.3.2 监造方法
文件见证、 现场见证和停工待检, 即R点、 W点、 H点。每次监造内容完成后, 供方和监造代表均须在见证表上推行签字手续。供方复印3份, 交监造代表1份。
6.3.3 监造内容
由供方提出需要需方进行监造关键部件名称, 填入下表, 需方依据监造相关要求给予确定。
监造内容
序号
监造部件
监造内容
监造方法
H
W
R
数量
1
原材料
材质检验汇报

√

2
设备工艺
外观、 尺寸检验

√

注: H––停工待检, W––现场见证, R––文件见证, 数量––检验数量
6.3.3.1检验内容最少包含材料检验合格证、 尺寸检验汇报、 承压试验汇报。
6.3.3.2供方提出具体产品加工制造进度及监造计划, 方便需方进行监造。
6.3.3.3用户将指派专员抵达制造现场进行设备监造。监造人员最少应检验以下内容（但不限于此）。
6.3.3.3.1产品外形尺寸。
6.3.3.3.2设备材质证实及材质复验汇报。
6.3.3.3.3部件承压试验汇报（要求制造厂检验责任工程师签字）。
6.3.3.3.4 W、 H点检验, 供方应提前96小时通知需方, 方便于需方安排相关人员前往现场
6.3.4供方给监造人员提供食宿和交通方便。
6.4 性能验收试验
6.4.1 性能验收试验目为了检验协议设备全部性能是否符合本协议中“技术规范”要求。
6.4.2 性能验收试验地点为需方现场。
6.4.3 性能试验时间: 机组试验通常在168小时试运以后六个月内进行, 具体试验时间由需方与供方约定; 单台设备试验供需双方协商确定。
6.4.4 性能验收试验由需方主持, 供方参与。试验纲领由需方提供, 与供方讨论后确定。如试验在工厂进行, 试验所需人力和物力等由供方提供。
6.4.5 性能验收试验内容
由供需双方共同约定。
6.4.6 性能验收试验标准和方法
由供需双方共同约定。
6.4.7 性能验收试验费用
试验配合等费用已在协议总价内。
6.4.8 性能验收试验结果确定
性能验收试验汇报以需方为编写, 供方参与, 共同签章确定结论。如双方对试验结果有不一致意见, 双方协商处理; 如仍不能达成一致, 则提交双方上级部门协调。
进行性能验收试验时, 一方接到另一方试验通知而不派人参与试验, 则被视为对验收试验结果同意, 并进行确定签盖章。

7、 分包与外购
分包及外购情况表
名 称
规格型号
数量
产 地
名 称
规格型号
1
无

2

8、 设计服务和设计联络
8.1 供方现场技术服务
8.1.1 供方现场服务人员目是使所供设备安全、 正常投运。供方现场服务人员见下表。假如此人月数不能满足工程需要, 供方要追加人月数, 且不发生费用。
现场服务计划表
序号
技术服务内容
计划人天数
派出人员组成
备 注
职 称
人 数
1
现场安装指导
2天
工程师
1人

2
调试试运
2天
工程师
1人

8.1.2 供方现场服务人员应含有下列资质:
1.2.1 遵遵法纪, 遵守现场各项规章和制度;
1.2.2 有较强责任感和事业心, 按时到位;
1.2.3 了解协议设备设计, 熟悉其结构, 有相同或相近机组现场工作经验, 能够正确地进行现场指导;
1.2.4 身体健康, 适应现场工作条件。
供方须更换不合格供方现场服务人员。
8.1.3 供方现场服务人员职责
8.1.3.1供方现场服务人员任务关键包含设备催交、 货物开箱检验、 设备质量问题处理、 指导安装和调试、 参与试运和性能验收试验。
8.1.3.2 在安装和调试前, 供方技术服务人员应向需方技术交底, 讲解和示范将要进行程序和方法。对关键工序(见下表), 供方技术人员要对施工情况进行确定和签证, 不然需方不能进行下一道工序。经供方确定和签证工序如因供方技术服务人员指导错误而发生问题, 供方负全部责任。
供方提供安装、 调试关键工序表
序号
工 序 名 称
工序关键内容
备 注
1
本体安装、 调试
就位、 对口、 调试

8.1.3.3 供方现场服务人员应有权全权处理现场出现一切技术和商务问题。如现场发生质量问题, 供方现场人员要在需方要求时间内处了处理。如供方委托需方进行处理, 供方现场服务人员要出委托书并负担对应经济责任。
8.1.3.4 供方对其现场服务人员一切行为负全部责任。
8.1.3.5 供方现场服务人员正常来去和更换事先与需方协商。
8.1.4 需方义务
需方要配合供方现场服务人职员作, 并在生活、 交通和通讯上提供方便。
9、 包装、 运输和储存
9.1 赔偿器铭牌固定合适位置, 其内容: （1）规格型号（2）设计压力（3）设计温度（4）赔偿器制造材料（5）制造单位（6）检验员代号（7）制造日期（8）用箭头表示导流筒方向。
9.2 汽车运输至需方施工现场
9.3供方依据所装物品特征, 向需方提供设备安装前安全保留方法说明:
a、 预防与有强腐蚀性化工产品接触。
b、 尽可能进行室内保留, 防风防雨。
c、 预防设备之间相互碰撞。
10、 售后服务
9.3.1 设备抵达现场后, 假如需方通知供方开箱验收, 而供方没有在要求时间内抵达现场, 对于需方验收结果, 供方应视为同意。
9.3.2 在现场安装期间, 供方无偿负担全套设备技术指导、 帮助安装及售后服务工作。
9.3.3设备质保期为 年。在质保期内, 当供方设备性能不能满足技术要求时, 供方应在48小时内抵达现场进行调整, 因设计、 制造上出现质量问题而造成设备故障, 供方做到三包（包退、 包换、 包修）。

签字页

本技术协议一式 六 份, 买、 卖双方各执 三 份, 双方签章后生效, 与协议含有相同法律效力。未尽事宜由双方协商处理。

需方: 内蒙古伊东集团东兴化工有限责任企业 供方: 青岛海洲电力设备有限企业

代表签字: 代表签字:

地址: 地址: 山东省胶州市寺门首路608号

电话: 电话:

传真: 传真:
