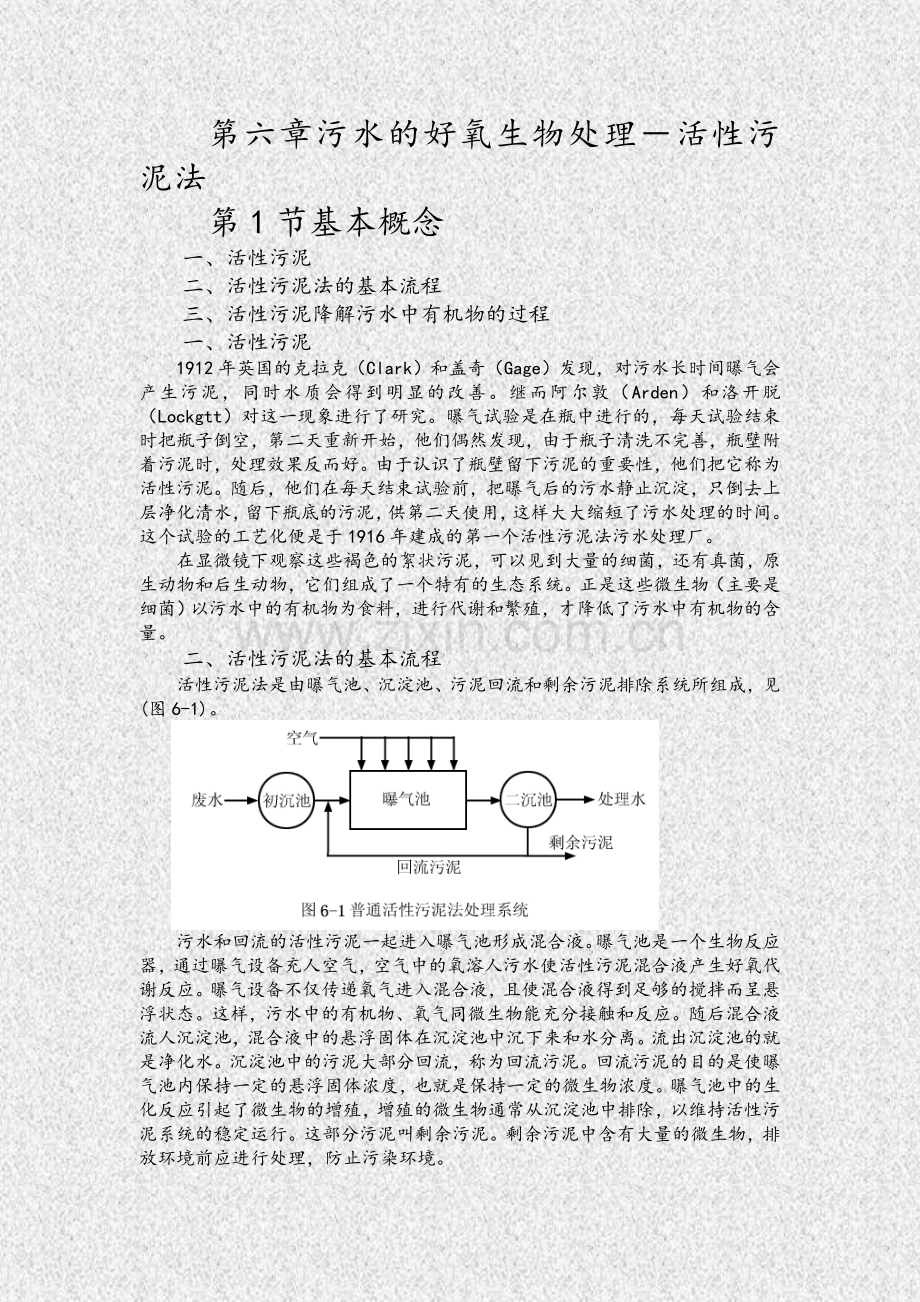

第六章污水的好氧生物处理活性污泥法.docx_第1页
第1页 / 共27页
第六章污水的好氧生物处理活性污泥法.docx_第2页
第2页 / 共27页
第六章污水的好氧生物处理活性污泥法.docx_第3页
第3页 / 共27页
第六章污水的好氧生物处理活性污泥法.docx_第4页
第4页 / 共27页
第六章污水的好氧生物处理活性污泥法.docx_第5页
第5页 / 共27页
点击查看更多>>
资源描述

1、第六章污水的好氧生物处理活性污泥法第1节基本概念一、活性污泥二、活性污泥法的基本流程三、活性污泥降解污水中有机物的过程一、活性污泥1912年英国的克拉克(Clark)和盖奇(Gage)发现,对污水长时间曝气会产生污泥,同时水质会得到明显的改善。继而阿尔敦(Arden)和洛开脱(Lockgtt)对这一现象进行了研究。曝气试验是在瓶中进行的,每天试验结束时把瓶子倒空,第二天重新开始,他们偶然发现,由于瓶子清洗不完善,瓶壁附着污泥时,处理效果反而好。由于认识了瓶壁留下污泥的重要性,他们把它称为活性污泥。随后,他们在每天结束试验前,把曝气后的污水静止沉淀,只倒去上层净化清水,留下瓶底的污泥,供第二天使

2、用,这样大大缩短了污水处理的时间。这个试验的工艺化便是于1916年建成的第一个活性污泥法污水处理厂。在显微镜下观察这些褐色的絮状污泥,可以见到大量的细菌,还有真菌,原生动物和后生动物,它们组成了一个特有的生态系统。正是这些微生物(主要是细菌)以污水中的有机物为食料,进行代谢和繁殖,才降低了污水中有机物的含量。二、活性污泥法的基本流程活性污泥法是由曝气池、沉淀池、污泥回流和剩余污泥排除系统所组成,见(图6-1)。污水和回流的活性污泥一起进入曝气池形成混合液。曝气池是一个生物反应器,通过曝气设备充人空气,空气中的氧溶人污水使活性污泥混合液产生好氧代谢反应。曝气设备不仅传递氧气进入混合液,且使混合液

3、得到足够的搅拌而呈悬浮状态。这样,污水中的有机物、氧气同微生物能充分接触和反应。随后混合液流人沉淀池,混合液中的悬浮固体在沉淀池中沉下来和水分离。流出沉淀池的就是净化水。沉淀池中的污泥大部分回流,称为回流污泥。回流污泥的目的是使曝气池内保持一定的悬浮固体浓度,也就是保持一定的微生物浓度。曝气池中的生化反应引起了微生物的增殖,增殖的微生物通常从沉淀池中排除,以维持活性污泥系统的稳定运行。这部分污泥叫剩余污泥。剩余污泥中含有大量的微生物,排放环境前应进行处理,防止污染环境。从上述流程可以看出,要使活性污泥法形成一个实用的处理方法,污泥除了有氧化和分解有机物的能力外,还要有良好的凝聚和沉淀性能,以使

4、活性污泥能从混合液中分离出来,得到澄清的出水。活性污泥中的细菌是一个混合群体,常以菌胶团的形式存在,游离状态的较少。菌胶团是由细菌分泌的多糖类物质将细菌包覆成的粘性团块,使细菌具有抵御外界不利因素的性能。菌胶团是活性污泥絮凝体的主要组成部分。游离状态的细菌不易沉淀,而混合液中的原生动物可以捕食这些游离细菌,这样沉淀池的出水就会更清彻,因而原生动物有利于出水水质的提高。三、活性污泥降解污水中有机物的过程活性污泥在曝气过程中,对有机物的降解(去除)过程可分为两个阶段,吸附阶段和稳定阶段。在吸附阶段,主要是污水中的有机物转移到活性污泥上去,这是由于活性污泥具有巨大的表面积,而表面上含有多糖类的粘性物

5、质所致。在稳定阶段,主要是转移到活性污泥上的有机物为微生物所利用。当污水中的有机物处于悬浮状态和胶态时,吸附阶段很短,一般在1545min左右,而稳定阶段较长。在活性污泥的曝气过程中,废水中有机物的变化包括两个阶段:吸附阶段和稳定阶段。在吸附阶段,主要是废水中的有机物转移到活性污泥上去;在稳定阶段,主要是转移到活性污泥上去的有机物为微生物所利用。吸附量的大小,主要取决于有机物的状态,若废水中的有机物处于悬浮和胶体状态的相对量大时,则吸附量也大。分析中没有考虑微生物的内源呼吸。微生物的内源呼吸也消耗氧,特别是微生物的浓度比较高时,这部分耗氧量还比较大,不能忽略。因而上面的结论是概略的,主要目的是

6、说明活性污泥过程中的有机物吸附稳定过程。第2节气体传递原理和曝气池一、活性污泥法基本要素二、曝气设备三、曝气池池型一、活性污泥法基本要素构成活性污泥法有三个基本要素,一是引起吸附和氧化分解作用的微生物,也就是活性污泥;二是废水中的有机物,它是处理对象,也是微生物的食料;三是溶解氧,没有充足的溶解氧,好氧微生物既不能生存也不能发挥氧化分解作用。作为一个有效的处理工艺,还必须使微生物,有机物和氧充分接触,只有密切的接触,才能相互作用。因而在充氧的同时,必须使混合液悬浮固体处于悬浮状态。充氧和混合是通过曝气设备来实现。曝气的好坏决定了活性污泥法的能耗和处理的效果。要达到好的效果,曝气设备的选择还必须

7、和曝气池的构造相配合。因而本节重点讨论气体传递原理,通常的曝气设备和曝气池的构造等问题。二、曝气设备曝气设备主要分为鼓风曝气和机械曝气。I.鼓风曝气鼓风曝气系统是由空气净化器,鼓风机,空气输配管系统和浸没于混合液中的扩散器组成。鼓风机供应一定的风量,风量要满足生化反应所需的氧量和能保持混合液悬浮固体呈悬浮状态;风压则要满足克服管道系统和扩散器的摩阻损耗以及扩散器上部的静水压;空气净化器的目的是改善整个曝气系统的运行状态和防止扩散器阻塞。扩散器是整个鼓风曝气系统的关键部件,它的作用是将空气分散成空气泡,增大空气和混合液之间的接触界面,把空气中的氧溶解于水中。根据分散气泡的大小,扩散器又可分成几种

8、类型:(1)小气泡扩散器典型的是由微孔材料(陶瓷、砂砾,塑料)制成的扩散板或扩散管。气泡直径可达1.5mm以下。(2)中气泡扩散器常用穿孔管和莎纶管。穿孔管的孔眼直径为23mm,孔口的气体流速不小于10m/s,以防堵塞。国外用莎纶管。莎纶是一种合成纤维。莎纶管以多孔金属管为骨架,管外缠绕莎纶绳。金属管上开了许多小孔,压缩空气从小孔逸出后,从绳缝中以气泡的形式挤入混合液。空气之所以能从绳缝中挤出,是由于莎纶富有弹性。(3)大气泡扩散器常用竖管,气泡直径为15mm左右。(4)微气泡扩散器这是近几年内新发展的扩散器,气泡直径在100um左右。射流曝气器属于微气泡曝气器,它通过混合液的高速射流,将鼓风

9、机引入的空气切割粉碎为微气泡,使混合液和微气泡充分混合和接触,促进了氧的传递,提高了反应速率。也可设计成负压自吸式的射流器,这样可以省掉鼓风机,避免鼓风机引起的噪声。(图6-逻辑推理式2)是上面几种扩散器的简图。通常扩散器的气泡愈大,氧的传递速率愈低,然而它的优点是堵塞的可能性小,空气的净化要求也低,养护管理比较方便。微小气泡扩散器由于氧的传递速率高,反应时间短,曝气池的容积可以缩小。因而选择何种扩散器要因地制宜。扩散器一般布置在曝气池的一侧和池底,以便形成旋流,增加气泡和混合液的接触时间,有利于氧的传递,同时使混合液中的悬浮固体呈悬浮状态。扩散器的构造形式很多,布置形式多样,但基本原理是一样

10、的。读者可参考产品说明书和设计手册。鼓风曝气用鼓风机供应压缩空气,常用罗茨鼓风机和离心式鼓风机。罗茨鼓风机适用于中小型污水厂,但噪声大,必须采取消音、隔音措施;离心式鼓风机噪声小,且效率高,适用于大中型污水厂,但国内产品规格还不多。2.机械曝气鼓风曝气是水下曝气,机械曝气则是表面曝气。机械曝气是用安装于曝气池表面的表面曝气机来实现的。表面曝气机分竖式和卧式两类。(1)竖式曝气机这类表曝机的转动轴与水面垂直,装有叶轮,当叶轮转动时,使曝气池表面产生水跃,把大量的混合液水滴和膜状水抛向空气中,然后挟带空气形成水气混合物回到曝气池中,由于气水接触界面大,从而使空气中的氧很快溶入水中。随着曝气机的不断

11、转动,表面水层不断更新,氧气不断地溶人,同时池底含氧量小的混合液向上环流和表面充氧区发生交换,从而提高了整个曝气池混合液的溶解氧含量。因为池液的流动状态同池形有密切的关系,故曝气的效率不仅决定于曝气机的性能,还同曝气池的池形有密切关系。表曝机叶轮的淹没深度一般在10100mm,可以调节。淹没深度大时提升水量大,但所需功率亦会增大,叶轮转速一般为20100r/min,因而电机需通过齿轮箱变速,同时可以进行二挡和三挡调速,以适应进水水量和水质的变化。我国目前应用的这类表曝机有泵型,倒伞型和平板型,见(图6-4)。其中泵型表曝机已有系列产品。(2)卧式曝气刷这类曝气机的转动轴与水面平行,主要用于氧化

12、沟。在垂直于转动轴的方向装有不锈钢丝(转刷)或板条,用电机带动,转速在5070r/min,淹没深度为(1/31/4)转刷直径。转动时,钢丝或板条把大量液滴抛向空中,并使液面剧烈波动,促进氧的溶解;同时推动混合液在池内回流,促进溶解氧的扩散。见(图6-5)。3.曝气设备性能指标比较各种曝气设备性能的主要指标有:一是氧转移率,单位为mg/L.h;二是充氧能力(或动力效率)即每消耗1kWh动力能传递到水中的氧量(或氧传递速率),单位为kgq/kwh;三是氧利用率,通过鼓风曝气系统转移到混合液中的氧量占总供氧的百分比,单位为%。机械曝气无法计量总供氧量,因而不能计算氧利用率。三、曝气池池型曝气池实质上

13、是一个反应器,它的池型和所需的反应器的水力特征密切相关。主要分为推流式和完全混合式以及二池结合型三大类。曝气设备的选用及其布置又必须和池型及水力要求相配合。1.推流曝气池(1)平面布置推流曝气池的长宽比一般为510。为了便于布置,长池可以两折或多折,污水从一端进,另一端出。进水方式不限;出水都用溢流堰。推流曝气池一般采用鼓风曝气。(2)横断面布置推流曝气池的池宽和有效水深之比一般为12。有效水深最小为3m,最大为9m。根据横断面上的水流情况,又可分为平移推流和旋转推流。平移推流是曝气池底铺满扩散器,池中的水流只有沿池长方向的流动。这种池型的横断面宽深比可以大些,见(图6-6)旋转推流是在这种曝

14、气池中,扩散器装于横断面的一侧。由于气泡形成的密度差,池水产生旋流。池中的水沿池长方向流动外,还有侧向旋流,形成了旋转推流,见(图6-7)。2.完全混合曝气池完全混合曝气池的池型可以为圆型也可以为方型或矩型。曝气设备可采用表面曝气机,置于池的表层中心,污水进入池的底部中心。污水一进池,在表面曝气机的搅拌下,立即和全池混合,水质均匀,不象推流那样前后段有明显的区别。完全混合曝气池可以和沉淀池分建和合建,因此可以分为分建式和合建式。(1)分建式表面曝气机的充氧和混合性能同池型关系密切,因而表面曝气机的选用应和池型配合,以达到好的效果。当采用泵型叶轮,线速度在45m/s时,曝气池的直径与叶轮的直径之

15、比宜为4.57.5,水深与叶轮的直径比宜为2.54.5。当采用倒伞型和平板型叶轮时,叶轮直径与曝气池的直径之比宜为1/31/5。分建式虽然不如合建式用地紧凑,且需专设的污泥回流设备,但运行上便于调节控制。(2)合建式合建式表面曝气池,我国定名为曝气沉淀池,国外称为加速曝气池。这种池型在我国曾一度流行,因为结构紧凑,沉淀池与曝气池合建于一个圆型池中,沉淀池设于外环,与中间的曝气池底有回流污泥缝相通,靠表曝机造成的水位差使回流污泥循环。为了使回流污泥缝不堵塞,缝隙较大,但这样又使回流污泥流量过大,通常达进水量的100%以上,有的竟达500%。由于曝气池和沉淀池合建于一个构筑物,难于分别控制和调节,

16、运行不灵活,出水水质难于保证,国外已趋淘汰。合建式也可做成矩型。3.两种池型的结合在推流曝气池中,也可以用多个表曝机充氧和搅拌,对于每一个表曝机所影响的范围内,则为完全混合,而对全池而言,又近似推流,此时相邻的表曝机旋转方向应相反,否则两机间的水流会互相冲突,见(图6-8)。也可用横向挡板在机与机之间隔开,避免互相干扰,见(图6-9)。这种池型各池可以独立,就成为完全混合;也可以各池串联,成为近似推流,运行灵活。为了曝气池投产时驯化活性污泥,各类曝气池在设计时,都应在池深1/2处留排液管。第3节活性污泥法的发展和演变传统的活性污泥法或称普通活性污泥法,经不断发展,已有多种运行方式。1.渐减曝气

17、在推流式的传统曝气池中,混合液的需氧量在长度方向是逐步下降的。因此等距离均量地布置扩散器是不合理的。实际情况是:前半段氧远远不够,后半段供氧超过需要。渐减曝气的目的就是合理的布置扩散器,使布气沿程变化,而总的空气用量不变,这样可以提高处理效率。2.分步曝气在30年代,纽约市污水厂的曝气池空气量供应不足,厂总工程师把入流的一部分从池端引到池的中部分点进水,见(图6-10),解决了问题。使同样的空气量,同样的池子,得到了较高的处理效率。3.完全混合法美国1950年以前建造的曝气池全是狭长的条形池,按推流设计。由于前段需氧量很大,因而通过渐减曝气池来解决。但是,一般池子只有中段(约全长的1/3处)需

18、氧速率与氧传递速率配合的比较好一些,见(图6-11)。在池的前段,因食料多,微生物的生长率高,需氧率也就很大,因而即使渐减曝气也不能根本解决问题,实际的需氧速率受供氧速率控制和制约。图中需氧和供氧率之间池前后两块面积应相等。这样的供氧和需氧情况,当受到冲击负荷时,前段阴影面积扩大,后段阴影面积缩小,严重时,后段面积全部消失,出现全池缺氧情况。从上面二种运行方式看,传统活性污泥法的重要矛盾是供氧和需氧的矛盾,为了解决这个矛盾,渐减曝气是通过布气的方法来改善,分步曝气则是通过进水分配的均匀性上来改善。为了根本上改善长条形池子中混合液不均匀的状态,在分步曝气的基础上,进一步大大增加进水点,同时相应增

19、加回流污泥并使其在曝气池中迅速混合,它就是完全混合的概念,见(图6-12)。在完全混合法的曝气池中,需氧速率和供氧速率的矛盾在全池得到了平衡,因而完全混合法有如下特征:池液中各个部分的微生物种类和数量基本相同,生活环境也基本相同;人流出现冲击负荷时,池液的组成变化也较小,因为骤然增加的负荷可为全池混合液所分担,而不是象推流中仅仅由部分回流污泥来承担。因而完全混合池从某种意义上来讲,是一个大的缓冲器和均和池。它不仅能缓和有机负荷的冲击,也减少有毒物质的影响,在工业污水的处理中有一定优点;池液里各个部分的需氧率比较均匀。为适应完全混和的需要,机械曝气的圆形池子也得到了发展。机械曝气器很象搅拌机,而

20、圆形池子便于完全混合。4.浅层曝气1953年,派斯维尔(Pasveer)曾计算并测定氧在10静止水中的传递特性,如图14-25所示。他发现了气泡形成和破裂瞬间的氧传递速率最大的特点。在水的浅层处用大量空气进行曝气,就可获得较高的氧传递速率。为了使液流保持一定的环流速率,将空气扩散器分布在曝气池相当部分的宽度上,并设一条纵墙,将水池分为二部分,迫使曝气时液体形成环流。根据联邦德国埃姆歇实验站的测定结果,深度与单位能量吸氧率的关系见(图6-13)。因而扩散器的深度放置在水面以下0.60.8m范围为宜,此时与常规深度的曝气池相比,可以节省动力费用。此外,由于风压减小,风量增加,可以用一般的离心鼓风机

21、。浅层曝气池水深为34m,以浅者为好。深宽比在1.0-1.3之间,供气量为3040m3/3(水)h,风压lOkPa左右,动力效率可达1.8-2.6kg02/kWh。浅层曝气与一般曝气相比,空气量是增大,但风压仅为一般曝气的1/31/4,故电耗并不增加而略有下降。浅层池适用于中小型规模的污水厂。但由于布气系统进行维修上的困难,没有得到推广应用。5.深层曝气曝气池的经济深度是按基建费和运行费用来决定的。根据长期的经验,并经过多方面的技术经济比较,经济深度一般为45m。但随着城市的发展,普遍感到用地紧张,为了节约用地,从60年代开始,研究发展了深层曝气法。一般深层曝气池水深可达1020m。70年代以

22、来,国外又发展了超深层曝气法,又称竖井或深井曝气,水深竟达150-300m,大大节省了用地面积。同时由于水深大幅度增加,可以促进氧传递速率,从而提高了曝气池处理污水的负荷。但对深层曝气的特性和经济效果,还不能说已十分清楚。深井曝气法的实际装置直径为1.06.0m,深度为50-150m。井中分隔成两个部分,一面为下降管,另一面为上升管。污水及污泥从下降管导入,由上升管排出。在深井靠地面的井颈部分,局部扩大,以排除部分气体。经处理后的混合液,先经真空脱气(也可以加一个小的曝气池代替真空脱气,并充分利用混合液中的溶解氧),再经二次沉淀池固液分离。混合液也可用气浮法进行固液分离。(图6-14a)为深井

23、曝气法处理流程。在深井中可利用空气作为动力,促使液流循环。采用空气循环的方法是启动时先在上升管中比较浅的部位输入空气,使液流开始循环,待液流完全循环后,再在下降管中逐步供给空气。液流在下降管中与输入的空气一起,经过深井底部流人上升管中,并从井颈顶管排出,并释放部分空气。由于下降管和上升管的气液混合物存在着密度差,故促使液流保持不断循环。深井曝气池简图见(图6-14b)。深井曝气法中,活性污泥经受压力的变化较大,有时加压,有时减压,实践表明这时微生物的活性和代谢能力并无异常变化。但合成和能量的分配有一定变化,运行中发现二氧化碳的量比常规曝气多30%,污泥产量低。深井曝气池内,气液紊流大,液膜更新

24、快,促使KI。值增大,同时气液接触时间增长,溶解氧的饱和浓度也由深度的增加而增加。国外已建成了几十个深井曝气处理厂。国内也正在开展研究。但是,当井壁腐蚀或受损时污水是否会通过井壁渗透,污染地下水,这个问题必须严肃认真地对待。6.高负荷曝气或变型曝气有些污水厂只需要部分处理,因此产生了高负荷曝气法。曝气池中的MLSS,约300500mg/L,曝气的时间比较短,约23h,处理效率仅约65%左右,有别于传统的活性污泥法,故常称变型曝气。7.克劳斯(Kraus)法美国有一酿造厂,污水的碳水化合物含量有时特别高,给城市污水厂的运行造成很大困难,常引起污泥膨胀。膨胀的活性污泥不易在二次沉淀池中沉淀,而随水

25、流带走,不仅降低了出水水质,而且造成回流污泥量不足,进而降低了曝气池中混合液悬浮固体浓度。如不及时采取措施加以解决,就会使系统中的活性污泥愈来愈少,从根本上破坏曝气池的运行。克劳斯工程师把厌氧消化的上清液加到回流污泥中一起曝气,然后再进入曝气池,成功地克服了高碳水化合物的污泥膨胀问题。这个过程称为克劳斯法。消化池上清液中富有氨氮,可以供应大量碳水化合物代谢所需的氮。此外,消化池上清液挟带的消化污泥比重较大,有改善混合液沉淀性能的功效。8.延时曝气延时曝气在40年代末到50年代初在美国流行起来。特点是曝气时间很长,达24h甚至更长,MLSS较高,达到3000-6000mg/L,活性污泥在时间和空

26、间上部分处于内源呼吸状态,剩余污泥少而稳定,无需消化,可直接排放。适用于污水量很小的场合,最先是牛奶场,后来用于村庄和风景区、旅社等。近年来,国内用于高层建筑生活污水处理。设备可用钢板装配,由厂商供应。对于不是24h连续来水的场合,常常不设沉淀池而采用间歇运行方式,例如20h曝气和进水,2h沉淀,2h放空,再运行。也有曝气池和二沉池合建的。9.接触稳定法50年代德克萨斯州奥斯汀(Austin)城的污水厂由于水量增加,需要扩建。虽然另有空地,但地价昂贵,因而没有扩建的可能性,不得不另找它法。在实验室里,用活性污泥法处理生活污水时,混合液中液体部分的BOD5下降有一定的规律。如果测定BOD5时的取

27、样间隔时间较长,例如每隔1h取样一次,那么所得的BOD5下降曲线是光滑的,如图14-29的实线所示,表明池液中的反应接近于一级反应。但是,缩短取样间隔时,发现在运行开始后的第一小时内,BOD5值有一个迅速下降而后又逐渐回升的现象,见(图6-15)中虚线。而且这个短暂过程中BOD5的最低值与曝气数小时后的BOO2.0kgBOD5/kgMLSSd),B级以低负荷运行(污泥负荷一般为0.10.3kgBOD5/kgMLSSd),A级曝气池停留时间短,3060min,B级停留2-4h。该系统不设初沉池,A级是一个开放性的生物系统。A、B两级各自有独立的污泥回流系统,两级的污泥互不相混。该工艺处理效果稳定

28、,具有抗冲击负荷、pH值变化的能力,在德国以及欧洲有广泛的应用。该工艺还可以根据经济实力进行分期建设。例如,可先建A级,以削减污水中的大量有机物,达到优于一级处理的效果,等条件成熟,再建B级以满足更高的处理要求。近年来,AB法在我国的青岛海泊河污水处理厂,淄博污水处理厂等有应用。14.序批式活性污泥法(SBR法)序批式活性污泥法简称SBR法,是早期充排式反应器(Fill-Draw)的一种改进,比连续流活性污泥法出现得更早,但由于当时运行管理条件限制而被连续流系统所取代。随着自动控制水平的提高,SBR法又引起人们的重新重视,并对它进行了更加深入的研究与改进,自1985年我国第一座SBR处理设施在

29、上海市吴淞肉联厂投产运行以来,SBR工艺在国内已用于屠宰,缫丝,含酚,啤酒,化工试剂,鱼品加工,制药等工业污水和生活及城市污水的处理。传统活性污泥法的曝气池,在流态上届推流、在有机物降解方面也是沿着空间而逐渐降解的。而SBR工艺的曝气池,在流态上属完全混合,在有机物降解上,却是时间上的推流,有机物是随着时间的推移而被降解的。(图6-23)为SBR工艺的基本运行模式,其基本操作流程由进水,反应,沉淀,出水和闲置等五个基本过程组成,从污水流人到闲置结束构成一个周期,在每个周期里上述过程都是在一个设有曝气或搅拌装置的反应器内依次进行的。SBR工艺与连续流活性污泥工艺相比有一些优点,工艺系统组成简单(

30、图6-24)所示),不设二沉池,曝气池兼具二沉池的功能,无污泥回流设备;耐冲击负荷,在一般情况下(包括工业污水处理)无需设置调节池;反应推动力大,易于得到优于连续流系统的出水水质;运行操作灵活,通过适当调节各单元操作的状态可达到脱氮除磷的效果;污泥沉淀性能好,SVI值较低,能有效地防止丝状菌膨胀;该工艺的各操作阶段及各项运行指标可通过计算机加以控制,便于自控运行,易于维护管理。第4节活性污泥法系统设计和运行中的一些重要问题活性污泥法系统的设计和运行有若干关键性问题,认识和理解这些问题对系统的影响,显得十分重要。它们是:水力负荷;有机负荷;微生物浓度;曝气时间;微生物平均停留时间;氧传递速率;回

31、流污泥浓度;回流污泥率;曝气池的构造;pH和碱度;溶解氧浓度。下面逐一进行讨论:1.水力负荷大部分污水的水力特征是不易控制的因素。当地的生活方式和集流范围相结合形成了流向污水厂的流量变化形式。通常污水流量在一天内是变化的。高峰常出现在白天,低谷则出现在黑夜。变化幅度随城市大小而异。城市愈小,变化幅度愈大。在一般的设计中,高峰值约为平均流量的200%,最低值约为平均流量的50%。污水流量还随季节变化,夏季流量大,冬季流量小。在合流制管道系统中,雨水的流量大,足以破坏污水处理厂的正常运行。若要保证出水的质量,有必要将过大的流量转移到雨水调节池中去,当流量回跌到最大允许流量之下时,再将调节池中的雨水

32、在控制状态下抽送到处理构筑物。雨水的贮存增加了处理系统的复杂性。在分流制系统中,雨水的渗入也会引起运行问题。很多处理厂用泵来提升污水进入处理厂,由于没有选好泵产生了很多问题。小厂往往只有二个人流泵,一个运行,一个备用。以前通常按每日高峰时的流量选用,该时的流量为平均流量的23倍,这样,活性污泥法系统必须承受周期性的冲击负荷,对运行十分不利。应该选用同样型号的几台泵,并和泵前集水井的容积相配合,使进入的变化较大的流量,通过井和泵的配合调蓄后,得到相对较稳定的流量。有时专门设置调节池平衡一日内的流量变化。近年来,螺旋泵再次显示了可提供可变的流量而无需专门设备的优点,但问题是水头相对较小。水力负荷的

33、变化影响活性污泥法系统的曝气池和二次沉淀池。当流量增加时,污水在曝气池内的停留时间缩短,影响出水质量,同时影响曝气池的水位。若为机械表面曝气机,由于水位的变化,它的运行就变得不稳定。水力影响的主要部分是二次沉淀池。2.有机负荷曝气区容积的计算,最早以经验的曝气时间作为主要的设计参数。有了曝气时间(即停留时间),再乘上设计流量,就可得到曝气池的容积。现在则常以污泥的有机负荷率N作为设计参数。设计中要思考的主要问题是如何确定污泥负荷率和MLSS的设计值。从公式可知,这两个设计值采用得大一些,曝气池所需的体积可以小一些。污泥有机负荷率的大小影响处理效率。根据经验,当采用活性污泥法作为完全处理时,设计

34、的污泥负荷率一般不大于0.5kg(BOD5)/kg(MLSS)d如果要求氮素转入硝化阶段,一般采用0.3kg(BOD5)/kg(MLSS)d,通常称为常负荷。有时为了减小曝气池的容积,可以采用高负荷,即污泥负荷率采用1以上。采用高的污泥负荷率虽可减小曝气池的容积,但出水水质要降低,而且使剩余污泥量增多,增加了污泥处置的费用和困难,同时,整个处理系统较不耐冲击,造成运行中的困难。因此,近年来,很多国家的科技人员不主张采用高负荷系统。有时为避免剩余污泥处置上的困难和要求污水处理系统的稳定可靠,可以采用低的污泥负荷率(0.1),把曝气池建得很大,曝气池中的污泥浓度维持较高,可以基本上没有剩余活性污泥

35、,这就是延时曝气法。(图6-25)显示了污泥负荷与BOD5,去除率,污泥龄及污泥产量的关系。3.微生物浓度怎样确定混合液污泥浓度MD.SS呢?提高MLSS,可以缩小曝气池的容积,或者说,可以降低污泥负荷率,提高处理效率。那末,在设计中采用高的MLSS是否就可以提高效益呢?这种想法是一种错觉。其一,污泥量并不就是微生物的活细胞量。曝气池污泥量的增加意味着泥龄的增加,泥龄的增加就使污泥中活细胞的比例减小;其二,过高的微生物浓度在后续的沉淀池中难于沉淀,影响出水水质;其三,曝气池污泥的增加,就要求曝气池中有更高的氧传递速率。否则,微生物就受到抑制,处理效率降低。而各种曝气设备都有其合理的氧传递速率的

36、范围。例如,穿孔管的氧传递速率为20-30mg/Lh,微孔曝气(微孔陶瓷管或扩散板)设备的氧传递速率为4060mg/Lh,纯氧曝气设备的氧传递速率为150mg/Lh左右。对于每一种曝气设备,超出了它合理的氧传递速率范围,其充氧动力效率将明显降低,使能耗增加。因此,采用一定的曝气设备系统,实际上只能够采用相应的污泥浓度,MLSS的提高是有限度的。根据长期的运行经验,采用鼓风曝气设备的传统活性污泥法时,曝气池中MLSS在2000mg/L左右是适宜的。对不同的水质、不同的工艺应根据具体情况探索合理的微生物浓度。4.曝气时间曝气时间和有机负荷的关系很密切,在考虑曝气时间时要注意一些其他有关因素。在通常

37、情况下,城市污水的最短曝气时间为3h,或更大些,这和满足曝气池需氧速率有关。当曝气池做得较小时,曝气设备是按系统的负荷峰值控制设计的。这样,在其它时间,供氧量过大,造成浪费,设备的能力不能充分得到利用。但若曝气池做得大些,则可降低需氧速率,同时由于负荷率的降低,曝气设备可以减小,曝气设备的利用率得到提高。因而要仔细地评价曝气设备和能源消耗的费用以及曝气池的基建费用,使它们获得最佳匹配。假如希望获得硝化处理结果,那么曝气时间长短的选择是重要的。无论是含碳物质代谢需氧还是硝化代谢需氧,都要求足够的氧。长时间曝气能降低剩余活性污泥量,这是由于好氧硝化以及内源呼吸降低了活性物质量所致。这样的系统更能适

38、应冲击负荷,但曝气池容积增大。因而事物总是一分为二的,要结合具体的要求来选择。5.微生物平均停留时间(MCRT)微生物在曝气池中的平均停留时间,又称泥龄,是活性污泥法系统设计和运行中最重要的参数之一。选择一定的有机负荷率和一定的MLSS浓度,就相应决定了微生物的平均停留时间。因而有机负荷率和泥龄存在着内在的联系。微生物平均停留时间是工作着的活性污泥总量同每日排放的剩余污泥量的比值,单位是d。例如,活性污泥总量为5000kg,每日排泥为500kg,则微生物的停留时间为10d。这也说明,工作着的活性污泥每日更新十分之一。停留时间愈短,曝气池中的活性污泥更新愈快,愈年轻。微生物平均停留时间至少等于水

39、力停留时间,此时,曝气池内的微生物浓度很低,大部分微生物是充分分散的。当用回流使微生物的平均停留时间大于水力停留时间时,微生物浓度增加,改善了微生物的絮凝条件,提高了微生物在二沉池中的固液分离性能。但过长的泥龄使微生物老化,絮凝条件恶化,并增加了惰性物质引起的浊度。根据这个现象,微生物的停留时间应足够的长,促使微生物很好的絮凝,以便重力分离,但不能过长,过长反而促使絮凝条件变差。经验已经表明,通常活性污泥法系统的微生物平均停留时间约为水力停留时间的20倍。延时曝气系统的比例为30:1,甚至为40:1。对于高负荷系统,其比例接近10:1。通常活性污泥系统的水力停留时间,对城市污水来讲,为4-6h

40、,则相应的微生物停留时间为3.35d。延时曝气的水力停留时间为24h,则微生物停留时间为30d左右。高负荷系统曝气时间为2-3h,微生物停留时间约为1d。这些是经验的数值。计算活性污泥法系统的MCRT是否应包括二沉池中的活性污泥量呢?无疑在二沉池中有着可观的活性污泥量,但由于氧的浓度很低,微生物代谢可以忽略。因而在评价时,不能只看到活性污泥总量,而要看条件。正由于此,大多数活性污泥法系统设计时,只根据曝气池的污泥来计算MCRT。但在接触稳定系统中,因为混合池和再曝气池的水力停留时间不同,MLSS浓度也不同,且二次沉淀池经常用作污泥调蓄池,在这种情况下,根据混合池和再曝气池的运行数据计算MCRT

41、发现变化很大,而考虑沉淀池污泥量后,则MCRT比较稳定,这个问题还值得研究。其它大部分活性污泥法系统以天计的总有机负荷和剩余污泥量变化不大,每天计算的MCRT值比较稳定。微生物的平均停留时间还有助于进一步理解活性污泥法的某些机理。前面曾指出,活性污泥分两个阶段去除污水中有机物,先是吸附,后是稳定,而且吸附的时间比较短,稳定的时间比较长。但对稳定时间的长短没有具体概念。实际上,微生物平均停留时间反映了稳定时间的长短。因而根据微生物停留时间来考察活性污泥,是认识活性污泥的一个有效途径。有时,微生物平均停留时间还有助于说明活性污泥中微生物的组成。世代时间长于微生物平均停留时间的那些微生物几乎不可能在

42、这个活性污泥中繁殖。例如,有人曾研究了亚硝化单胞菌属的生长率,并推算了它们的世代时间,如表14-7所示。从上表可知,当混合液温度为20,活性污泥停留时间为2d时,亚硝化单胞菌属就不可能在这个活性污泥中繁殖。因为在这种情况下,这属细菌每日只能增加33%,但每日却要排出50%。排出的多,增加的少,它们只会减少,不会增多。这时,混合液中氮氨就不会得到硝化,出水中即使有硝酸盐,浓度必然很低。若希望出水中的氨氮含量低,就得降低污泥负荷率,提高微生物平均停留时间。6.氧传递速率氧传递速率将最终确定任一活性污泥法系统的能力。氧传递速率要考虑二个过程,即氧传递到水中以及真正传递到微生物的膜表面。通常的试验数据只表明氧传递到水相,但这并不意味着同样量的氧已达到了微生物表面,而后者则控制着微生物能力的发挥。从这个观点来看,曝气设备不仅要提供充分的氧,而且要创造足够的紊动条件,以剪切活性污泥絮体,这样可使被围在污泥絮体中的细菌得到氧。因此要提高氧的传递速率,必须有充足的氧量,
