二、 针式（柱式）绝缘子绑扎
一、 施工准备
1 、 人员组织
1 地勤人员 1 人
2 安装作业 1 人
2 、 工机具
序号 名 称 规格型号 单位 数量 备 注
1 螺丝刀 把 1
2 安全帽 顶 2
3 安全带 条 1
4 电工工具 套 1
3 、 关键材料、 设备
序号 名 称 规格型号 单位 数量 备 注
1 配电绑线 设计型号 套 若干 依据施工所需
二、 操作程序
1 、 工艺步骤图
施工准备
安装配电绑线
检验
结束

2 、 操作方法
1 ）、 施工准备
所用材料, 工机具装上汽车, 运至施工地点。
2 ）、 安装配电绑线
①顶绑线

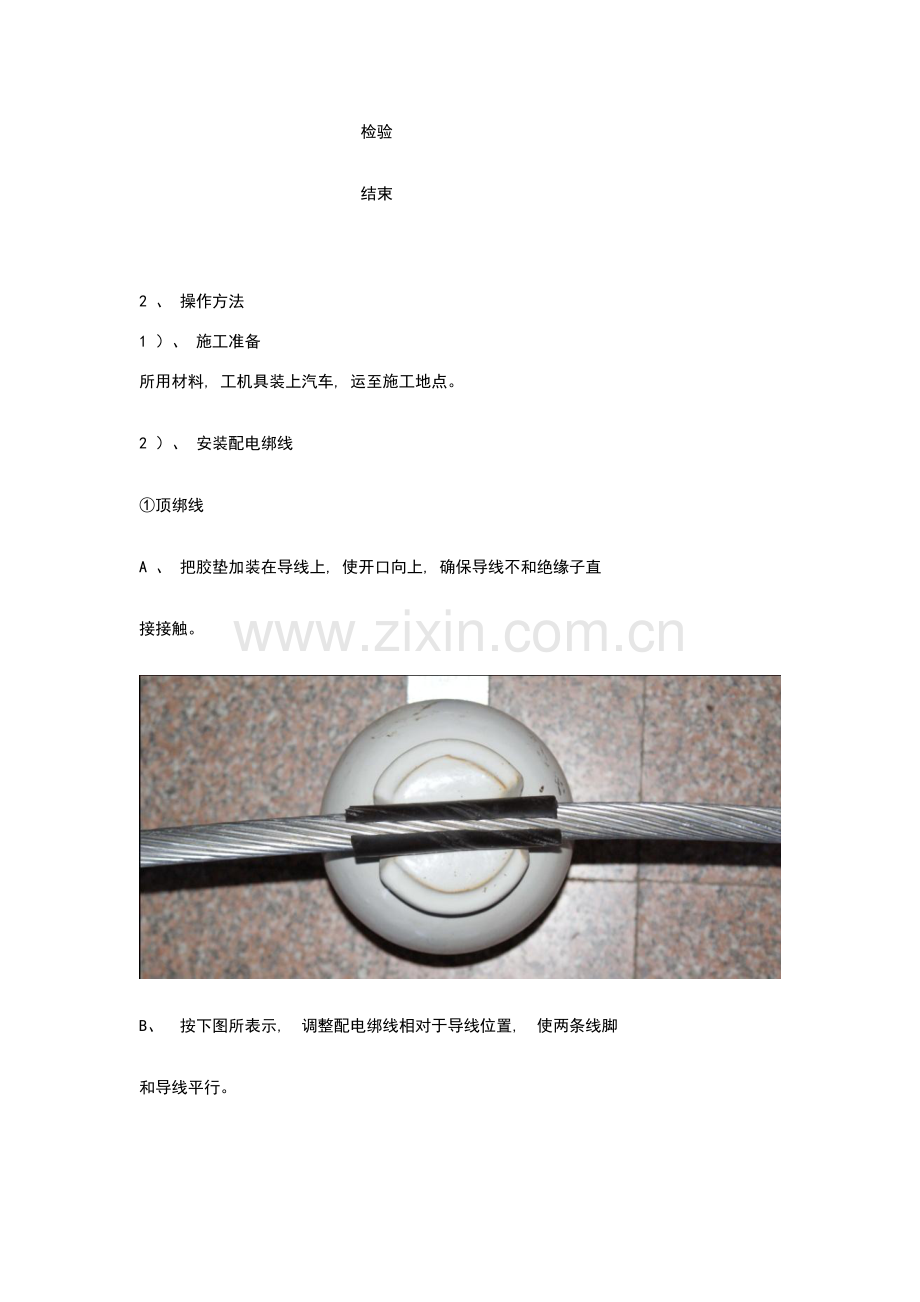

A 、 把胶垫加装在导线上, 使开口向上, 确保导线不和绝缘子直
接接触。

B、 按下图所表示, 调整配电绑线相对于导线位置, 使两条线脚
和导线平行。

C、 按逆时针方向旋转配电绑线, 确保两条线脚都转到导线下方,
确保导线能固定在绝缘子上。

D、 按图所表示缠绕配电绑线一条线脚, 确保配电绑线紧箍在针
式绝缘子耳朵下。

E、 缠好第一条线腿, 用拇指轻压, 把线腿末端扣好。
F、 按 D、 E 方法缠好第二条线腿, 并确保配电绑线绑腿紧套
针式绝缘子颈上。

②侧绑线
A、 按下图所表示将侧绑线卡在针式绝缘子颈上, 侧绑线两条
线腿一条在导线上方, 一条在导线下方。

B 、 分别将侧绑线两条线腿缠在导线上, 用拇指轻压, 把线腿
末端扣好。

3 ）、 检验
目视对配电绑线进行检验, 确保两条支腿之间间隙均匀。
4 ）、 结束
回收全部工具, 清理场地, 填写施工统计。
三、 技术标准
按设计要求及厂家要求配电绑线进行外观检验;
四、 注意事项
①预绞式配电线为特殊用途一次性使用产品, 在任何情况下, 均不得反复和变更预绞式配电绑线;
②为确保良好使用性能和人身安全, 使用前须选择规格适宜配电绑线;
③配电绑线安装须由经过专门培训熟练工人操作, 任何不熟悉或未经培训人员均不得进行操作;
④配电绑线为精密设计装置, 为确保良好使用性能, 需将其贮备于有包装纸箱中在使用时取出并谨慎操作。
