碳黑生产工艺步骤简述（11月2号）
李庆勇（整理）
工艺步骤如图所表示。K贵州华能焦化制气有限责任企业原料油、 燃料油送入装置原料油罐和燃料油罐。燃料油泵送至与主供风机提供经空气预热器预热到850℃空气在燃烧段混合、 燃烧, 产生约1900℃高温燃烧气流。原料油经泵送至在线原料油预热器, 预热到180℃后径向喷入反应炉喉管段, 与高温燃烧气流混合, 快速裂解, 生产炭黑烟气。在反应炉急冷段, 直接把水喷入高温炭黑烟气中, 使其温度快速降低, 终止反应。
反应炉生成炭黑烟气经空预器预热空气和油预热器预热原料油, 进入主旋风分离器和主袋滤器, 把炭黑搜集下来, 搜集下来炭黑经粉碎后, 由风送风机送至搜集旋风分离器。
从搜集旋风分离器出来含炭黑烟气回到主袋滤器, 搜集下来炭黑进入粉状贮罐。主袋滤器排出尾气经尾气加压风机加压后, 一部份进入尾气燃烧炉燃烧作为干燥机热源, 大部份送至尾气锅炉作为燃料。粉状炭黑经湿法造粒机造粒成型, 进入回转干燥, 再经过提升、 筛选、 磁选, 存放到产品贮罐。成品经包装入库。对湿炭黑进行干燥烟气由排气风机抽送到排气袋滤器, 过滤下来炭黑进入风送系统, 气体经烟囱排放到大气。生产过程中出现不合格产品或筛选出不合格粒子被送到不合格品罐, 由再处理风机送至再处理袋滤器与设备吸尘和包装吸尘系统含炭黑气体一同过滤, 回收炭黑重新送入风送系统, 加工后成为合格产品。
依据生产要求, 设置了空机站, 有3台空压机, 用于全厂压缩空气供气。依据生产要求, 在综合楼设置了化验室, 负责进出厂原料、 燃料、 半成品、 成品常规化学分析, 以确保全厂各生产步骤产品质量, 对炭黑产品质量进行调度、 管理和监督。

粉尘、
二氧化硫

粉尘
油预热器
炭
黑
反
应
炉

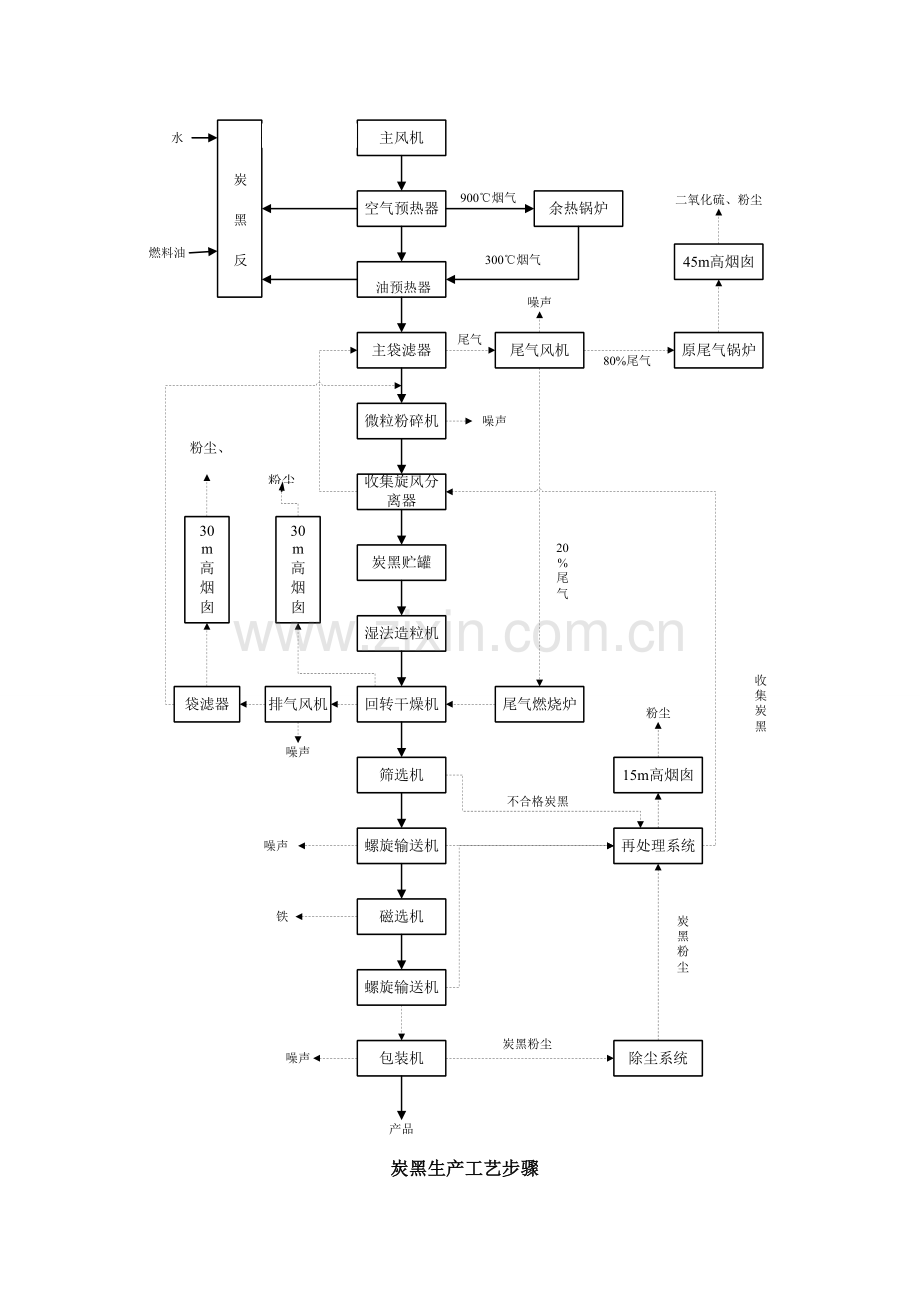

炭黑生产工艺步骤
