天阳公寓挤塑板外墙保温板施工方案.doc

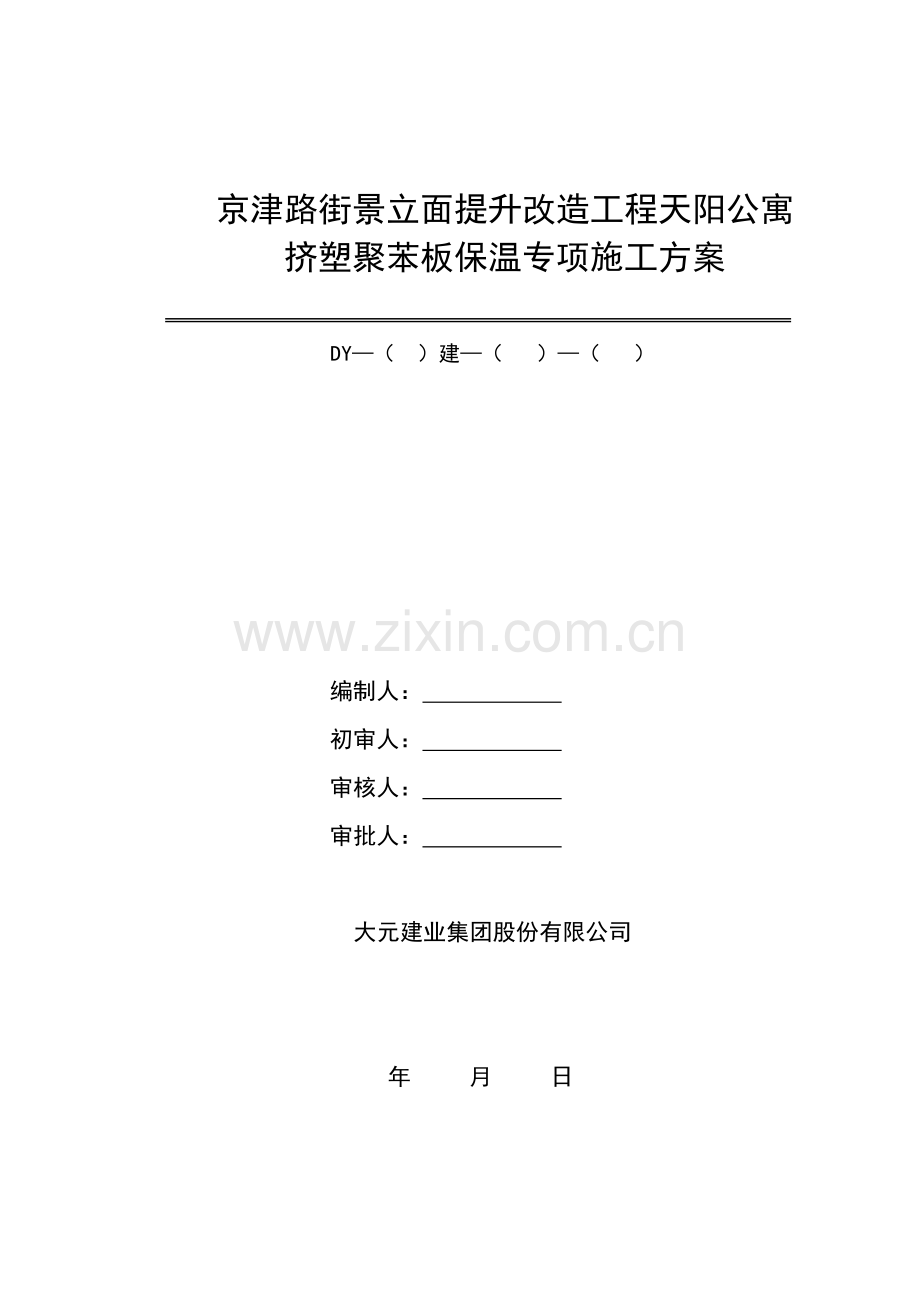

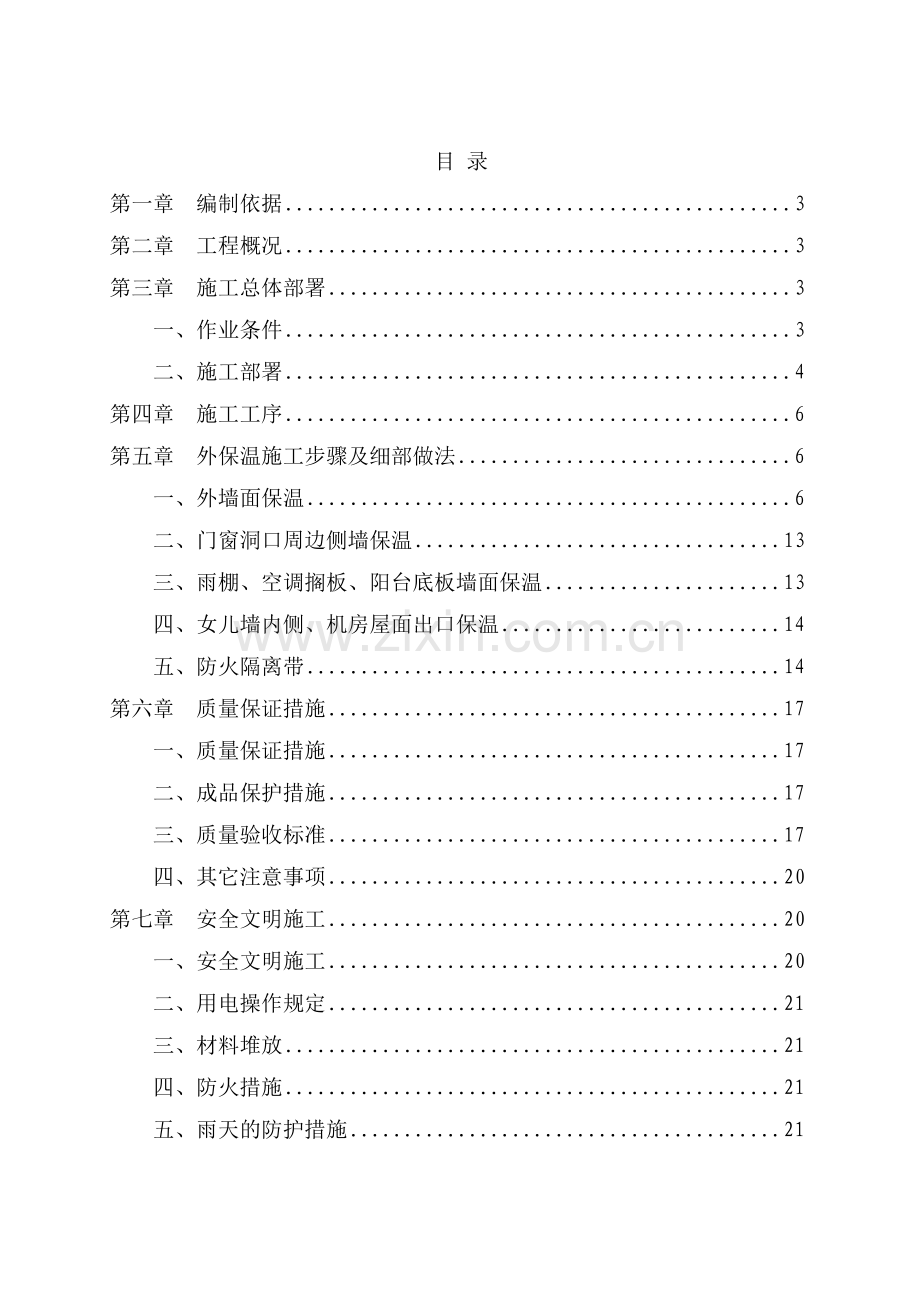

京津路街景立面提升改造工程天阳公寓挤塑聚苯板保温专项施工方案 DY（ ）建（ ）（ ）编制人： 初审人： 审核人： 审批人： 大元建业集团股份有限公司 年 月 日目 录第一章 编制依据3第二章 工程概况3第三章 施工总体部署3一、作业条件3二、施工部署4第四章 施工工序6第五章 外保温施工步骤及细部做法6一、外墙面保温6二、门窗洞口周边侧墙保温13三、雨棚、空调搁板、阳台底板墙面保温13四、女儿墙内侧、机房屋面出口保温14五、防火隔离带14第六章 质量保证措施17一、质量保证措施17二、成品保护措施17三、质量验收标准17四、其它注意事项20第七章 安全文明施工20一、安全文明施工20二、用电操作规定21三、材料堆放21四、防火措施21五、雨天的防护措施21第一章 编制依据1、外墙外保温构造详图（三） （L07J110）2、外墙外保温工程技术规程 （JGJ144-2004）3、外墙外保温应用技术规程 （DBJ14-035-2007）4、绝热用挤塑聚苯乙烯泡沫塑料（XPS） GB/T10801.2-20045、外墙外保温工程技术规程 JGJ144-20046、砌体工程施工质量验收规范 GB5020320117、建筑工程施工质量验收统一标准 GB5030020138、建筑施工手册（第四版）第二章 工程概况本次“京津路街景立面提升改造工程”工作范围为引河桥至南仓桥段，全长为4.6公里。主要工作内容为道路沿线建筑及部分道路交叉口延伸一个街坊内建筑立面提升改造，含屋顶、墙体、底商、牌匾、空调罩、护栏，围墙、广告标识等。立面整修原涉及107栋建筑（由于计划拆迁减少11栋，资金问题路口不延伸减少21栋），现整修75栋。其中“天阳公寓”为高层住宅框剪结构需要拆除原铝塑板保温，做50厚挤塑板保温故编制此方案， 第三章 施工总体部署一、作业条件1、外墙外保温施工的基层墙体垂直度偏差应符合外墙外保温应用技术规程中13页表5.0.2的要求。2、墙面的水泥灰浆应清除，墙表面的凸起物应剔除，外墙上的锚栓点堵严，非保温部分抹灰应平整，且达到批刮腻子、涂料等要求。3、墙身上各种进户线，水浴管架及各种预埋管件架按设计安装完毕并留出外保温施工余地。4、门窗洞口经过验收，洞口尺寸位置达到设计和质量要求。5、主要材料：聚苯物粘结砂浆、挤塑板（容重32KG）聚合物抹面砂浆、耐碱玻璃纤维网格布、锚栓。6、施工工具：外接电源设备、砂浆搅拌器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、拖线板、2M靠尺、墨斗、滚刷、喷涂机电热丝切割器等。7、气候条件：操作地点环境和基层温度不低于5度，风力不大于5级，雨天不能施工,如施工中突遇降雨，应采取有效措施，防止雨水冲刷聚合物抹面砂浆尚未初凝墙面。二、施工部署1、组织机构成立此工程外墙保温项目部，采取项目经理负责制，全面负责本工程项目施工质量、进度协调工作。同时该工程配备技术负责人、质量负责人、安全负责人，以保证工程质量和进度。天阳公寓工程进度表（各施工段参加人数）序号项目名称劳动力5月份6月份19222528313691215182228301屋面保护层，牌匾拆除50 人2外墙铝塑板拆除55人3挤塑板粘贴抹抗裂砂浆80人4刮腻子刷底涂喷质感涂料70人6首层更换牌匾及其他零星项目60人7竣工清理及修补20人89副总经理项目经理物资部工程部经营预算部技术部安全科安 全 员预 算 员材 料 员工 长工 程 师真石漆班组保温班组2、劳动力安排本工程根据现场施工进度要求配备满足现场施工要求的专业施工人员，确保工期、质量、进度。3、物资供应工程所需材料均由我公司物资部按计划供应，用于工程主体的所有材料保证质量，检验报告、合格证齐全，验收合格方可进入施工现场。进场主要材料有：胶粘剂、抹面胶浆、抗裂砂浆、网格布、锚钉、XPS板。进场主要工具有：电动吊篮，电锤等。根据本工程实际情况条款、总包方工程施工进度计划及现场施工条件，我方将分批次进入施工现场。 第四章 施工工序外墙保温工艺流程：基层处理-抄平放线-配置聚合物粘结砂浆-粘结挤塑板-安装锚栓配制抹面砂浆压入耐碱玻璃纤维网格布-抹面砂浆整修项目验收。机具、材料准备结构基层准备材料验收测量放线配制粘结剂挂基准线翻包玻纤网格布挤塑板涂刷界面剂粘贴挤塑板安装固定锚栓底层抹面砂浆耐碱网格布面层抹面砂浆整修验收工艺流程图第五章 外保温施工步骤及细部做法一、外墙面保温1、基层验收（总包方配合）：墙面的原有涂料和杂物必须清理干净，墙面平整度超差部分应剔凿或修补。凸起、空鼓和疏松部位应剔除并找平，伸出墙面的（设备、管道）联结件已安装完毕，并留出外保温施工余地，根据总部要求进行外墙后砌墙的抹灰施工（后砌墙顶的缝隙谁抹灰谁负责封堵）。在基层墙体施工质量验收合格后方可进行外墙保温的施工。2、挂基准线：根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线，装饰缝线，在建筑外墙大角挂垂直基准钢线，每个楼层适当位置挂水平线，以控制墙面的垂直度和平整度。并首先进行系统的起端和终端的翻包或包边施工。3、配制粘结用聚合物砂浆：将聚合物粘结砂浆胶粉与水按4：1重量比配制，用电动搅拌器搅拌，并经过二次搅拌均匀，一次配制用量以二小时内用完为宜；配好的料注意防晒避风，超过可操作时间不准再度加水使用。集中搅拌，专人定岗。4、粘结挤塑板（点框法）:（1）用抹子在每块挤塑板（标准尺寸为1200mm*600mm*50mm）四周涂上宽约50mm,厚约10mm的粘结剂，然后再在挤塑板同侧中部均匀刮上8块直径约140mm、厚约1cm的粘结点，此粘结点要布置均匀，必须保证挤塑板与基层墙面的粘结面积达到40%以上。聚苯板点框粘贴法示意图 （2）涂好后立即将挤塑板贴在墙面上，动作要迅速，以防止粘结剂结皮而失去粘结作用。粘贴时应轻揉、均匀挤压，应随时用2m靠尺和拖线板检查平整度和垂直度。注意清除板边溢出的胶粘剂，板侧边不得有胶。板与板之间要挤紧，不得有较大的缝隙。若因挤塑板面不方正或裁切不直形成大于1.5mm 的缝隙，应用挤塑板塞入并打磨平。板间高差不满足规范要求的应用砂纸或专用打磨机具打磨平整（注：粘结上墙的聚苯板应静置至少24h后才可打磨），打磨后清除表面漂浮颗粒和灰尘。局部不规则处粘贴聚苯板可现场裁切，但必须注意切口与板面垂直。裁切的聚苯板尺寸应满足规范要求。（3）挤塑板应水平粘结，保证连续结合，而且上下两排挤塑板应竖向错缝1/2板长，在墙角处应交错互锁，并保证墙垂直度。注：平墙面排列相同，板阳角处上下层XPS板交错互锁（4）在墙拐角处，应先排好尺寸，裁切挤塑板，使其粘结时垂直交错连接，保证拐角外顺直且垂直。（5）在粘结窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下垂直的依据。（6）挤塑板连接处不能粘有粘结剂。5、打磨：挤塑板贴完后至少24个小时，且待粘结剂达到一定粘结强度时，用专用打磨工具对挤塑板表面不平处进行打磨，打磨动作最好是轻柔的圆周运动，不要沿着与挤塑板接缝平行的方向打磨。打磨后应用刷子将打磨操作产生的碎屑清理干净。6、安装锚栓(施工顺序：钻孔- 安装塑料圆盘-安装金属锚栓） （1）挤塑板贴完至少24个小时后,使用电锤进行打孔以安装锚栓。结构墙体上的孔深应在5cm以上，成梅花状布置。 （2）打完孔后，将锚栓的塑料圆盘装入孔中，锚栓应在粘结挤塑板的聚合物粘结砂浆初凝后，方能钻孔安装，单个锚栓抗拉承载力标准值0.3KN,且进行拉拔力现场试验。（3）安装固定件：在贴好并已静置了24小时的挤塑板上用冲击钻钻孔，锚栓进入墙体50mm，锚栓数量为：七层以下，每平米7个；八层-十八层，每平米8个，十八层以上每平米10个。 7、配制抹面砂浆：配制及搅拌方法与粘结砂浆相同。 8、抹抗裂砂浆 （1）涂抹抗裂砂浆应在挤塑板粘贴完毕24h后进行。挤塑板应干燥，表面应平整、清洁。 （2）涂料饰面：用抹子在挤塑板表面均匀涂抹第一道厚度为2-3mm的抗裂砂浆，立即将网格布压入抗裂砂浆中，以覆盖网格布、微见网格布轮廓为宜，要平整压实，无褶皱。单张网格布长度不宜大于6m，铺贴时遇有搭接时，必须满足横向100mm，纵向100mm的搭接要求，转角处搭接长度不应小于200mm，翻包包边宽度不小于100mm，同时部分节点需满足规范要求。待第一道抗裂砂浆稍干硬至可以触碰时再抹第二道抗裂砂浆，厚为1-2mm，以完全覆盖网格布为宜。抗裂砂浆切忌不停揉搓，以免形成空鼓。 首层墙面应加铺一层玻纤网，铺设时应加抹一道抗裂砂浆。加铺的玻纤网的接缝为对接，接缝应对齐平整。 （3）砂浆抹灰施工间歇应在自然段开处，方便后续施工的搭接，在连续墙面上如需停顿，第一道抗裂砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆成台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。 注：门窗洞口采用L型板，严禁留缝;窗角部位增加斜向加强网，侧壁采用25m胶粉聚苯颗粒保温，并抹抗裂砂浆，中间压入玻纤网格布。 10、下列部位网格布要翻包 （1）门窗洞口及管道和其他设备穿洞口部位。 （2）变形缝、界格缝处及需要终止系统的部位。 （3）翻包标准网施工步骤： 裁剪窄幅标准网，长度由需翻包的墙体部位尺寸而定。在基层墙体上所有洞口周边及系统起、终端处，涂抹宽度100mm，厚度约为2mm胶黏剂。将窄幅标准网的一端100 mm压入胶黏剂内，余下的另一端甩出备用，并应保持清洁；将挤塑板的背面涂抹好胶黏剂，将其压在墙上，然后用抹子轻轻拍击，使其和墙面粘贴牢固。将翻包部位的挤塑板的正面和侧面，均涂抹上抗裂砂浆，将预先甩出的窄幅标准网沿板厚翻包，并压入抗裂砂浆内，当需要铺设加强网时，则应先铺设加强网，再将翻包标准网压在加强网之上。（加强网尺寸为300mm200 mm）11、抗裂砂浆和玻纤网铺设完毕后，不得扰动，静置养护不少于24h，才可进行下一道工序的施工。二、门窗洞口周边侧墙保温 1、在安装好门窗边框的洞口上挂垂线及抄平，以确定保温层的厚度及标准。 2、配置胶粉聚苯颗粒浆料，在门窗洞口侧壁抹25mm左右保温层。 3、窗台底按照要求做出散水坡。4、配置抹面砂浆，按照规定抹厚度3mm抗裂砂浆，中间压入耐碱玻纤网格布。 5、窗口及女儿墙滴水的位置做法详见图纸。三、雨棚、空调搁板、阳台底板墙面保温 1、基层处理，清理浮尘，灰碴，找平。 2、做30mm厚胶粉聚苯颗粒保温层。 3、抹3mm厚抗裂砂浆，中间压入耐碱玻纤网格布。四、女儿墙内侧、机房屋面出口保温 1、基层处理，清理浮尘，灰碴，找平。 2、做25mm厚胶粉聚苯颗粒保温层。 3、抹3mm厚抗裂砂浆，中间压入耐碱玻纤网格布。五、防火隔离带防火隔离带的设计应当满足公安部、住房和城乡建设部于2009年9月28 日印发的公通字200946号文，即民用建筑外保温系统及外墙装饰防火暂行规定的要求。防火隔离带应沿楼板位置连续通长设置，宽度300mm。 1、高度大于等于60m小于100m的建筑，其保温材料的燃烧性能不应低于B2级。当采用B2级保温材料时，每层应设置水平防火隔离带。2、高度大于等于24m小于60m的建筑，其保温材料的燃烧性能不应低于B2级。当采用B2级保温材料时，每两层应设置水平防火隔离带。3、高度小于24m的建筑，其保温材料的燃烧性能不应低于B2级。其中，当采用B2级保温材料时，每三层应设置水平防火隔离带。基本构造示意图如下：岩棉防火隔离带的设置1.基层找平处理混凝土或砌块等基层的找平工作应由甲方监理或总包方验收合格后再移交，且所移交的墙面应符合基层墙体找平层抹灰结束后允许偏差之要求。2.岩棉防火隔离带的施工2.1在粘贴矿岩棉条以及抹面层砂浆抹灰之前，在矿岩棉条表面薄薄的涂抹岩棉板粘结抹面胶浆并 使之嵌入面层纤维，等待其干燥。其作用在于固化矿棉板的表面纤维并改善表面粘结性能。2.2粘贴表面处理完毕的岩棉条。2.3 在挤塑聚苯板与防火隔离带岩棉板交界处，护面层耐碱型网布（涂料饰面）内侧加设一层附加网布。附加网布的宽度应比防火隔离带的宽度上、下各增加100， 2.4用锚栓加以固定，每个岩棉条相邻锚栓间距不得超过60cm。2.5处理好岩棉条与挤塑聚苯板的连接后，其余工序同挤塑聚苯板操作步骤，设计细节岩棉板防火隔离带和挤塑聚苯板板的锚栓及排板布置图防火隔离带岩棉板的设置依然遵照板材错位搭接的方式第六章 质量保证措施一、质量保证措施 1、严格遵守建筑工程施工技术规程、建筑工程质量检验与评定标准。2、资料管理执行临沂市建设局下发的文件及甲方对各种文件管理制度。 3、在现场施工人员要服从工长及管理人员的正确指挥，对甲方、总包方及监理提出的问题应虚心接受，立即整改，若有疑问，可与项目技术负责人联系。4、做好工种施工的质量交接检查验收。凡每道工序施工完成须经验收合格后，方可进行下道工序，不合格的工序工种坚决返工重来。 5、要加强项目的质量管理工作，强化全员的质量意识，质量工作从每个员工抓起，从每道工序抓起，以优良的分项工程质量来保证整体工程质量来保证质量的优良，保证项目计划的顺利实现。 6、建立健全质量保证体系，严格把关克服质量通病，质保体系内部执行三检制，即自检、互检、交接检制度，合格后报甲方及监理工程师验收。二、成品保护措施 1、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。 2、对抹完聚合物水泥砂浆的保温墙体，不得随意开凿孔洞。如确实需要，应在聚合物水泥砂浆达到设计强度后方可进行，安装物件后周围应恢复原状。3、应防止重物撞击墙面。4、撤吊篮时，钢丝绳、安全锁、架管等应防止破坏已抹好的墙面，并采取有效的保护措施。其它工种作业时不得污染或损坏墙面，如有污损由责任人补偿修复费用，严禁踩踏窗口。三、质量验收标准 1、一般规定 （1）外墙外保温工程应按现行国家标准建筑节能工程施工质量验收规范GB50411规定要求进行施工质量验收。 （2）外墙外保温工程应在基层墙体质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行外保温工程质量验收。 （3）检验批的划分应符合下列规定：采用相同材料、工艺和施工做法的墙面，每500-1000面积划分为一个检验批，不足500也为一个检验批。 （4）保温墙体应进行现场实体检验（钻芯取样），其检查内容为：验证保温材料的种类、保温层厚度、检查保温层构造做法是否符合设计要求。 2、主控项目 （1）外墙外保温系统性能指标应符合本规程要求。检查方法：检查型式检验报告 （2）用于外墙外保温系统的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。（3）外墙外保温系统使用的保温材料，其导热系数、密度、垂直于板面方向的抗拉强度、压缩强度和燃烧性能应符合设计要求。检验方法：核查质量证明文件及进场复验报告。检查数量：全数检查。（4）外墙外保温系统使用的保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检：保温材料的导热系数、密度、垂直于板面方向的抗拉强度、压缩强度和燃烧性能；粘结材料和抹面材料的拉伸粘结强度（原强度和浸水48h耐水强度），抹面材料的压折比；玻纤网的耐碱拉伸断裂强力和断裂强力保留率；检验方法：随机抽样送检，核查复验报告。检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20000以下时各抽查不少于3次；当单位工程建筑面积在20000以上时各抽查不少于6次。（4）基层墙体应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。检验方法：对照设计和施工方案观察检查。核查隐蔽工程验收记录。（5）墙体基层应有良好的附着力，胶粘剂与基层的拉伸粘结强度应不小于0.30MPa。检验方法：观察；按JGJ110的方法实测干燥条件下胶粘剂与基层墙体的拉伸粘结强度；检查隐蔽工程验收记录。(6）保温隔热材料的厚度必须符合设计要求。检验方法：用钢针插入和尺量检查。 （7）外墙热桥部位，应按设计要求采取节能保温等隔断热桥措施。检验方法：观察检查；核查隐蔽工程验收记录。3、一般项目 （1）场保温材料的外观和包装应完整无破损，符合设计要求和产品标准的规定。检验方法：观察检查。检查数量：全数检查。 （2）聚苯板安装允许偏差应符合下表的规定。聚苯板安装允许偏差和检验方法项次项目允许偏差（mm）检查方法1表面平整3用2m靠尺楔形塞尺检查2立面直3用2m直检查尺检查3阴、阳角直3用2m拖线板检查4阳角方正3用200mm方尺检查5接高差1.5用直尺和楔形塞尺检查6板缝宽度1.5用直尺测量四、其它注意事项 1、各种材料应分类存放并挂牌标明材料名称，不得用错。 2、暑天施工时，若砂浆凝结过快，应适当安排不同作业面的作业时间，尽量避开日光暴晒时段。 3、风力大于5级或雨天不宜施工，同时应对尚未达到一定强度的保温层面实施保护措施。 4、拌制粘接剂和聚合物砂浆宜用电动搅拌器，用完清理干净。5、应严格遵守有关安全操作规程，实现安全生产和文明施工。6、现场施工、资料、检测等满足图纸及规范的其他要求要求。第七章 安全文明施工一、安全文明施工1、工程施工前应进行安全技术交底，逐级进行安全教育。2、工作人员进入施工现场必须戴好安全帽，杜绝在吊篮上吸烟、打闹等现象。3、吊篮安装完毕后，进行安全检查，合格后方可上人。施工过程中每日进行一次安全检查。4、施工现场行走要注意安全，不得攀登吊篮、井字架子、外用电梯。禁止乘坐非乘人的垂直运输设备上下。5、高空作业人员必须系好安全带，恐高症、高血压者不得高空作业。6、非电工不得私自乱接乱动电线及带电机具。 7、下脚料、废料随时清理到总包指定的位置，下班后随时清理，统一清运，不留任何垃圾。原材料码放整齐，保持现场干净整洁。二、用电操作规定1、电气设备的金属外壳采用接地或接零保护。2、电气设备每个接地点应以单独的接地线与接地干线相连接，严禁在一个接地线中串接几个接地点。3、在低压线路装置中，严禁利用大地作零线供电。不得借用机械本身金属结构作工作零线。4、电气装置遇到跳闸时，不得强行合闸。应查明原因，排除故障后再行合闸。5、发生人身触电时，应立即切断电源，然后对触电者作紧急救护。严禁在未切断电源之与触电者接触。6、电动机械必须一机一闸控制。电源控制开关应设在机械设备附近处。三、材料堆放材料堆放到指定地点，保持道路畅通、整洁，不乱堆放，无散落物。四、防火措施 1、可燃保温材料存放现场严禁吸烟并应有显著标识。 2、可燃保温材料存放现场周围不得有明火作业，并应有禁火标识。 3、可燃保温材料存放现场及加工制作场地不得堆放易燃、易爆等危险物品。 4、可燃保温材料场所应配备种类适应的灭火器、砂箱或其他灭火工具。 5、可燃保温材料不应长期在现场存放，发放时应做到先进先出。 6、加强现场消防保卫工作,现场道路必须畅通,消火栓标志明显。五、雨天的防护措施1、挤塑板应采取防雨、防潮措施，应在干燥的库房内成捆码放。2、聚合物砂浆存放注意防潮，以免受潮结块。3、网格布应成捆存放在干燥的库房内。4、雨天，外保温的粘结和抹面、腻子、涂料均不得施工。
