白乳胶配方及工艺流程.docx

白乳胶配方及工艺步骤
【天意数字快印】1. 用途
　　本剂是以醋酸乙烯酯、 聚乙烯醇、 邻苯二甲酸二丁酯、 辛醇、 过硫酸铵等为原料组成白乳胶, 广泛用于木器、 胶合板、 水泥砂浆、 纸张、 布、 皮革等粘接, 它使用方便、 粘协力强, 生产工艺比较简单。缺点是低温时使用性能较差。
　　2. 原料
　　（1）醋酸乙烯酯: 又名乙烯基醋酸酯, 简称醋酸乙烯, 无色可燃性液体。有强烈香味。其蒸气对眼有刺激性。不溶于水, 溶于大多数有机溶剂。用于制乙烯基树酯和合成纤维。也用于制橡胶、 油漆、 粘合剂等。在本剂中用作粘合剂。
　　（2）聚乙烯醇: 由聚醋酸乙烯酯经皂化而成高分子化合物。白色或奶黄色粉末。具热塑性。依据皂化程度不一样, 产物可溶于水或仅能溶胀。关键用作聚乙烯醇缩醛类树脂原料, 也用作粘合剂、 分散剂等。本剂中用作粘合助剂。选择工业品。
　　（3）邻苯二甲酸二丁酯: 无色液体。不溶于水, 溶于乙醇、 乙醚等有机溶剂中。是制塑料、 合成橡胶、 人造革等时增塑剂。也是香料溶剂和固化剂。在本剂中用作增塑剂。选择工业品。
　　（4）辛醇: 辛醇有正辛醇及多种异构体。这里指是2-乙基己醇-1。无色液体, 有特殊气味。溶于水和乙醇、 乙醚等有机溶剂中。本剂中用作溶剂。选择工业品。

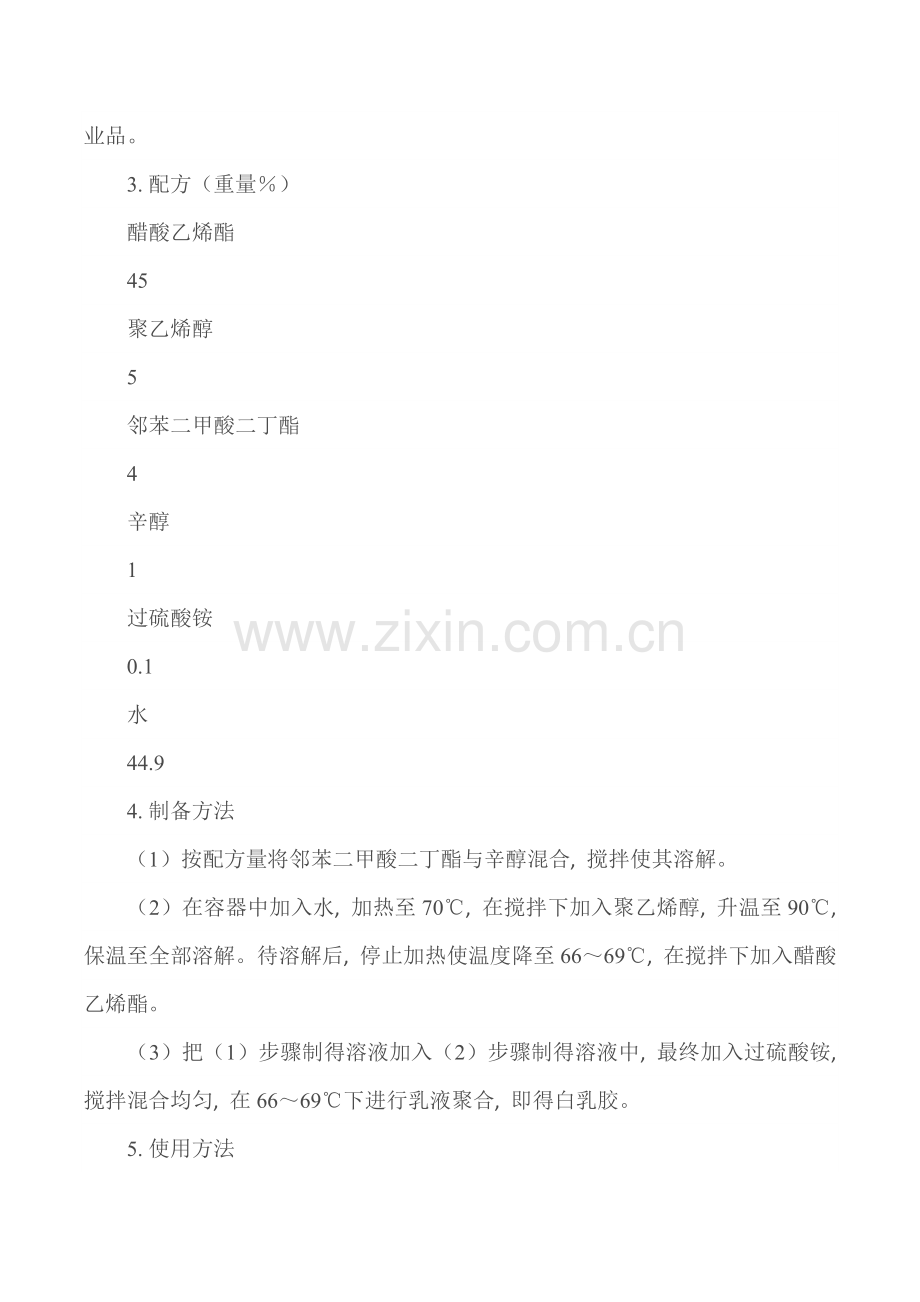

　　（5）过硫酸铵: 无色单斜晶体。有时略带浅绿色, 溶于水。受热则分解, 有强氧化性。用作漂白剂、 氧化剂、 脱臭剂等。本剂中用作聚合引发剂。选择工业品。
　　3. 配方（重量％）
　　醋酸乙烯酯
　　45
　　聚乙烯醇
　　5
　　邻苯二甲酸二丁酯
　　4
　　辛醇
　　1
　　过硫酸铵
　　0.1
　　水
　　44.9
　　4. 制备方法
　　（1）按配方量将邻苯二甲酸二丁酯与辛醇混合, 搅拌使其溶解。
　　（2）在容器中加入水, 加热至70℃, 在搅拌下加入聚乙烯醇, 升温至90℃, 保温至全部溶解。待溶解后, 停止加热使温度降至66～69℃, 在搅拌下加入醋酸乙烯酯。
　　（3）把（1）步骤制得溶液加入（2）步骤制得溶液中, 最终加入过硫酸铵, 搅拌混合均匀, 在66～69℃下进行乳液聚合, 即得白乳胶。
　　5. 使用方法
　　依据粘合对象不一样, 可直接使用原液, 也可合适稀释后使用。稀释时, 先将乳液升温至30～40℃, 再渐渐加入30～40℃蒸馏水, 不得以冷水稀释。加水量以相当于原液20～30%为宜。加水太多, 乳化性受到破坏, 会造成失效。稀释后应加入淀粉糊等增稠。
　　粘合木材时, 通常是在两个粘合面涂胶, 涂胶后应晾置片刻。通常涂胶量为每平方米100克时, 晾置5分钟; 涂胶量每平方米150克时, 晾置10分钟; 涂胶量为每平方米200克时, 晾置20分钟, 然后粘贴, 放置20分钟, 再以0. 294～0.490兆帕之压力压紧3小时以上即可。完全固化则需8～16小时。也可采取加热固化方法, 通常是在涂胶后晾至不粘着时, 于80℃以0.294～0.490兆帕压力压紧, 薄板只需压紧数分钟, 厚板压紧时间要合适延长。
