ZDJ9转辙机更换步骤
作业材料及工器具:
序号
名称规格
单位
数量
备注
序号
名称规格
单位
数量
备注
1
扳手450mm
把
2

21
专用棘轮扳手
把
1

2
扳手300mm
把
2

22
套筒头14mm
个
1

3
扳手250mm
把
2

23
套筒头17mm
个
1

4
扳手150mm
把
1

24
套筒头19mm
个
1

5
锤子92404 500g
把
1

25
内六角扳手6mm
把
1

6
斜口钳70202
把
1

26
内六角扳手10mm
把
1

7
扁嘴钳SHP-160
把
1

27
转向接杆240mm
根
1

8
剥线钳
把
1

28
密贴检验锤4/2mm
把
1

9
钢丝钳70302
把
1

29
撬棍1m
根
1

10
钢丝钳70303
把
1

30
红闪灯
盏
2

11
一字螺丝刀6×300 107CR-AV
把
1

31
万用表MF14
个
1

12
一字螺丝刀6×150 107CR-AV
把
1

32
专用抬把
根
4

13
一字螺丝刀3.2×75
把
1
万可端子配线用
33
机油
壶
1
车辆段材料房油料区, 常备有一壶
14
十字螺丝刀60907
把
1

34
联络电台400M
个
3
OCC2103
15
十字螺丝刀60905
把
1

35
便携工作灯IW5100
盏
2
夜间使用
16
圆锉300mm
把
1

36
手电筒 南极光
把
1
夜间使用
17
扁锉300mm
把
1

37
手摇把
把
1

18
弯嘴钳275mm
把
1

38
棉纱或抹布

适量

19
卷尺3.5m
个
1

39
铁丝1.6mm
m
2

20
专用钥匙
个
2

40
4×30开口销

适量

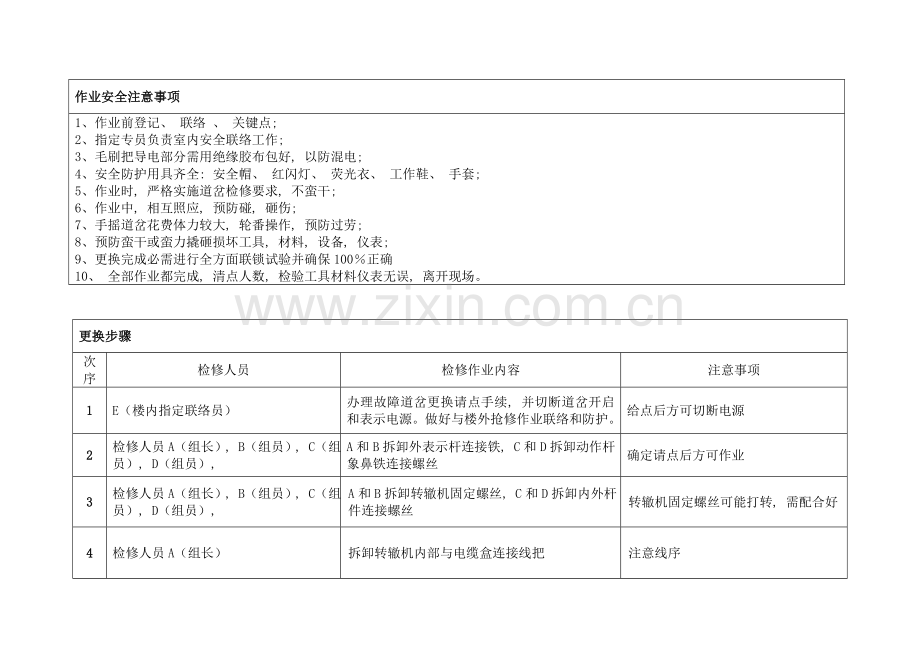

作业安全注意事项
1、 作业前登记、 联络 、 关键点;
2、 指定专员负责室内安全联络工作;
3、 毛刷把导电部分需用绝缘胶布包好, 以防混电;
4、 安全防护用具齐全: 安全帽、 红闪灯、 荧光衣、 工作鞋、 手套;
5、 作业时, 严格实施道岔检修要求, 不蛮干;
6、 作业中, 相互照应, 预防碰, 砸伤;
7、 手摇道岔花费体力较大, 轮番操作, 预防过劳;
8、 预防蛮干或蛮力撬砸损坏工具, 材料, 设备, 仪表;
9、 更换完成必需进行全方面联锁试验并确保100％正确
10、 全部作业都完成, 清点人数, 检验工具材料仪表无误, 离开现场。

更换步骤
次序
检修人员
检修作业内容
注意事项
1
E（楼内指定联络员）
办理故障道岔更换请点手续, 并切断道岔开启和表示电源。做好与楼外抢修作业联络和防护。
给点后方可切断电源
2
检修人员A（组长）, B（组员）, C（组员）, D（组员）,
A和B拆卸外表示杆连接铁, C和D拆卸动作杆象鼻铁连接螺丝
确定请点后方可作业
3
检修人员A（组长）, B（组员）, C（组员）, D（组员）,
A和B拆卸转辙机固定螺丝, C和D拆卸内外杆件连接螺丝
转辙机固定螺丝可能打转, 需配合好
4
检修人员A（组长）
拆卸转辙机内部与电缆盒连接线把
注意线序
5
B（组员）, C（组员）, D（组员）,
把拆卸下来外表示杆和外动作杆搬下道。
注意停放位置不可侵限
6
检修人员A（组长）, B（组员）, C（组员）, D（组员）,
协力把拆卸了固定螺母转辙机搬下道
注意停放位置不可侵限
7
检修人员A（组长）, B（组员）, C（组员）, D（组员）,
协力把新转辙机抬上角钢, 并对好孔位。

8
检修人员A（组长）, B（组员）, C（组员）, D（组员）,
A和B把新外表示杆搬至安装位置, C和D把新卸下来外表示外动作杆搬至安装位置。

9
检修人员A（组长）, B（组员）, C（组员）, D（组员）,
A和B 安装紧固转辙机固定螺丝, C和D安装紧固动作杆象鼻铁连接螺丝

10
检修人员A（组长）, B（组员）, C（组员）, D（组员）,
A和B安装外表示杆连接铁, C和D 安装内外动作杆连接销子。

11
检修人员A（组长）,
A连接转辙机内部与电缆盒连接线把。
注意线序
12
B（组员）, C（组员）,
B和C安装内外表示杆连接螺丝。
注意绝缘要齐全, 耐磨垫圈不能遗漏
13
检修人员A（组长）, B（组员）, C（组员）, D（组员）,
A进行道岔密贴和表示调整, B负责调整时手摇道岔, C负责机内缺口观察, D负责与搂内联络员进行安全联络。

14
E（楼内指定联络员）
合上道岔开启和表示电源
上电前注意楼外作业人员安全
14
检修人员A（组长）, C（组员）, D（组员）,
A进行道岔2mm/4mm检验, C负责机内缺口观察, D负责与搂内联络员进行安全联络。

15
B（组员）,
进行工具清点和清理作业现场

16
检修人员A（组长）,
进行联锁试验、 对道确定
联锁关系全方面正确, 注意表示方法和用语
17
E（楼内指定联络员）
会同车务值班人员对道岔进行试验,试验良好后销点交付使用。
与楼外确定工器具已经下道、 无侵限、 无异常。

完工会:
1、 回顾更换过程
2、 讨论作业过程中不足之处, 并确定对应填补方法
3、 深入完善作业步骤
