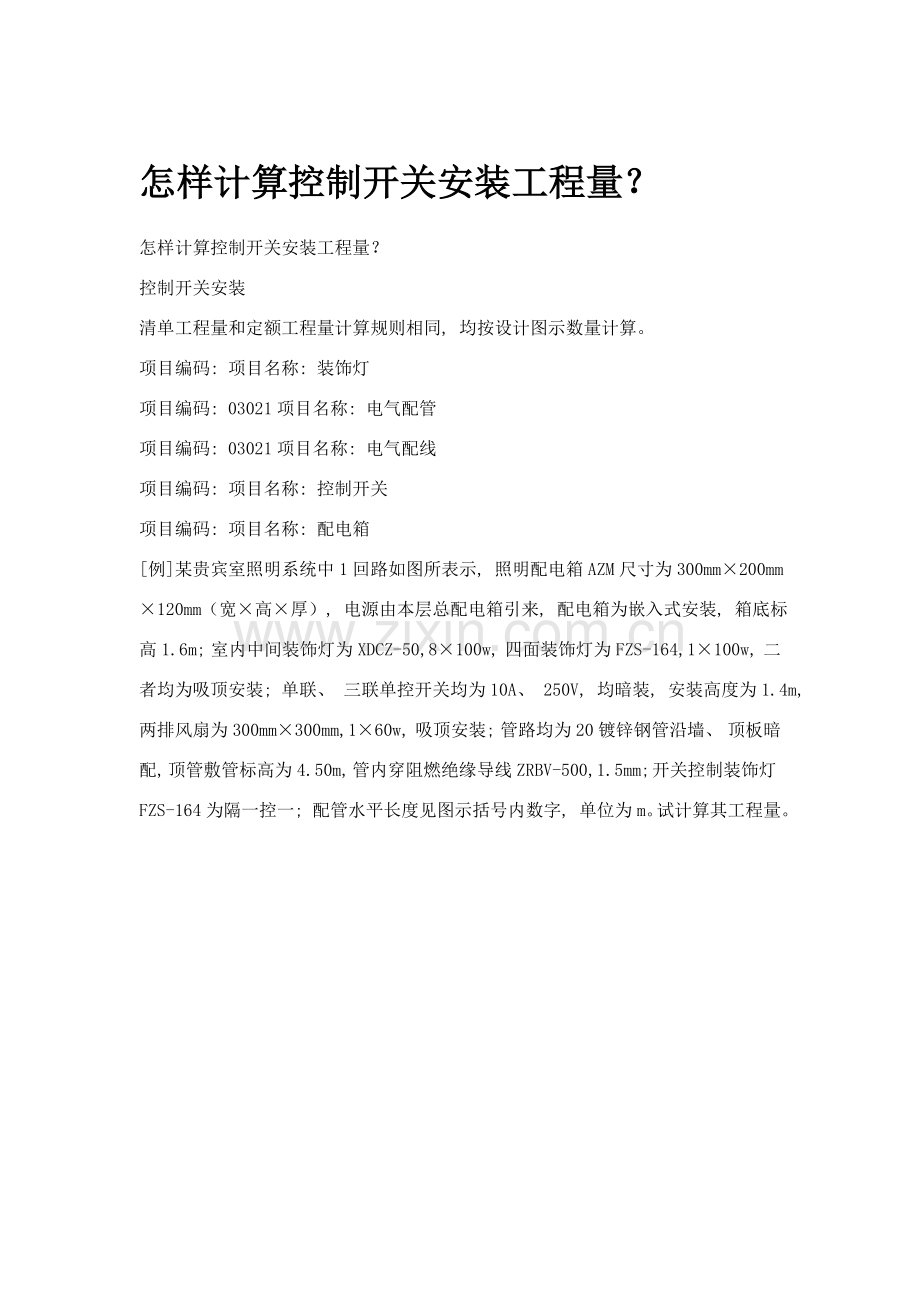

怎样计算控制开关安装工程量？
怎样计算控制开关安装工程量？
控制开关安装
清单工程量和定额工程量计算规则相同, 均按设计图示数量计算。
项目编码: 项目名称: 装饰灯
项目编码: 03021项目名称: 电气配管
项目编码: 03021项目名称: 电气配线
项目编码: 项目名称: 控制开关
项目编码: 项目名称: 配电箱
[例]某贵宾室照明系统中1回路如图所表示, 照明配电箱AZM尺寸为300mm×200mm×120mm（宽×高×厚）, 电源由本层总配电箱引来, 配电箱为嵌入式安装, 箱底标高1.6m; 室内中间装饰灯为XDCZ-50,8×100w, 四面装饰灯为FZS-164,1×100w, 二者均为吸顶安装; 单联、 三联单控开关均为10A、 250V, 均暗装, 安装高度为1.4m, 两排风扇为300mm×300mm,1×60w, 吸顶安装; 管路均为20镀锌钢管沿墙、 顶板暗配, 顶管敷管标高为4.50m, 管内穿阻燃绝缘导线ZRBV-500,1.5mm; 开关控制装饰灯FZS-164为隔一控一; 配管水平长度见图示括号内数字, 单位为m。试计算其工程量。

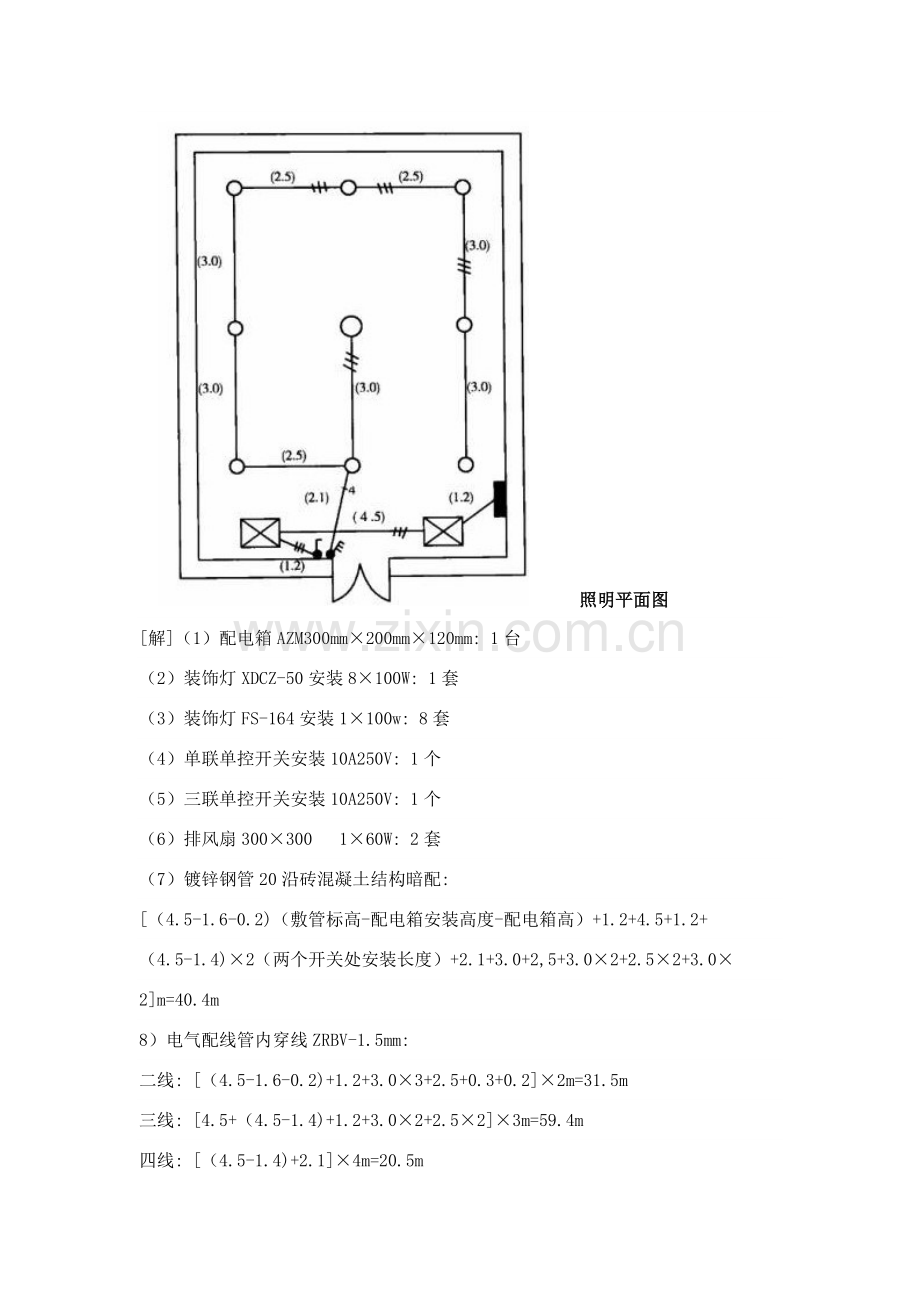

照明平面图
[解]（1）配电箱AZM300mm×200mm×120mm: 1台
（2）装饰灯XDCZ-50安装8×100W: 1套
（3）装饰灯FS-164安装1×100w: 8套
（4）单联单控开关安装10A250V: 1个
（5）三联单控开关安装10A250V: 1个
（6）排风扇300×300  1×60W: 2套
（7）镀锌钢管20沿砖混凝土结构暗配:
[（4.5-1.6-0.2)（敷管标高-配电箱安装高度-配电箱高）+1.2+4.5+1.2+（4.5-1.4)×2（两个开关处安装长度）+2.1+3.0+2,5+3.0×2+2.5×2+3.0×2]m=40.4m
8）电气配线管内穿线ZRBV-1.5mm:
二线: [（4.5-1.6-0.2)+1.2+3.0×3+2.5+0.3+0.2]×2m=31.5m
三线: [4.5+（4.5-1.4)+1.2+3.0×2+2.5×2]×3m=59.4m
四线: [（4.5-1.4)+2.1]×4m=20.5m
总工程量为: （31.8+59.4+20.8)m=112m
清单工程量计算见表。
