土木工程材料硅酸盐水泥与普通水泥的技术性质.pptx

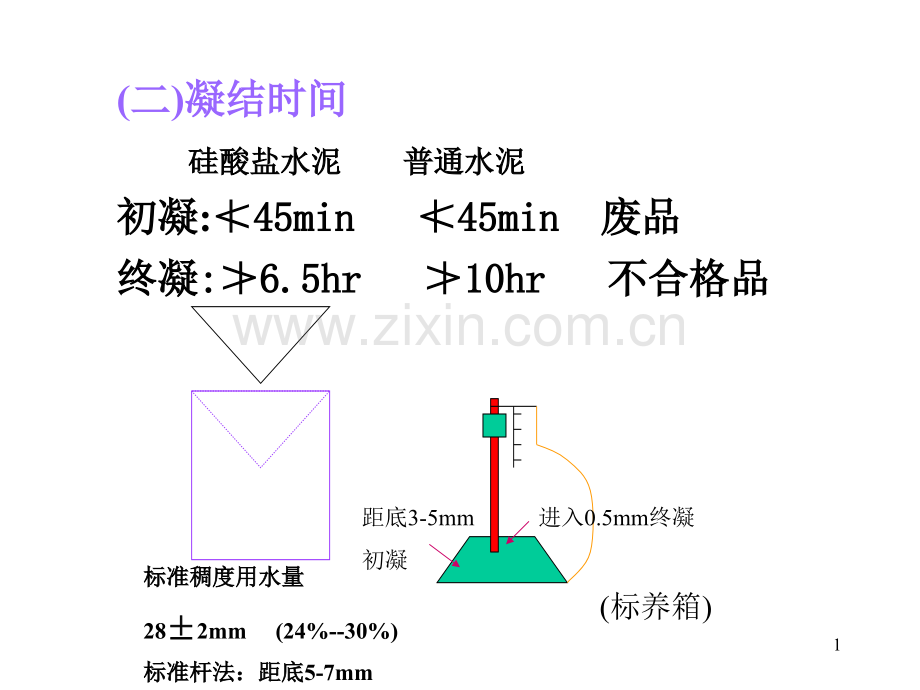

1(二二)凝结时间凝结时间 硅酸盐水泥硅酸盐水泥 普通水泥普通水泥 初凝初凝:45min 45min 45min 45min 废品废品终凝终凝:6.5hr 10hr :6.5hr 10hr 不合格品不合格品 标准稠度用水量标准稠度用水量282mm (24%-30%)标准杆法：距底标准杆法：距底5-7mm距底3-5mm初凝进入0.5mm终凝(标养箱)2(三三)体积安定性体积安定性 (废品处理废品处理)体积安定性体积安定性:f-CaO 沸煮法沸煮法f-MgO 压蒸法压蒸法(MgO 5.0%)石膏过量石膏过量 长期浸水检查长期浸水检查(SO3 3.5%)3.5%)试饼法试饼法(3h,无裂纹无裂纹,无弯曲无弯曲雷氏夹法检验雷氏夹法检验(C-A 5mm合格合格,否则不合格否则不合格A张开后张开后C34(四)强度及强度等级水泥水泥:标准砂标准砂1:3,w/c0.5,测强度测强度强度等级硅硅42.5,52.5,62.5(六个六个,R)普普32.5,42.5,52.5(六个六个,R)普通型普通型,早强型早强型(R型型)二条3d,28d10040X40X100PC压板长40mm40 x40PfFc=Pc/A=Pc/(40X40)(舍最大,最小)5(五五)含碱量含碱量Na2O+0.658K2O 0.6%(0.6%(或供需双方确定或供需双方确定)(六六)密度与堆积密度密度与堆积密度密度密度3.1-3.2,3.1-3.2,堆积密度堆积密度900-1300(900-1300(紧密紧密1400-1700)1400-1700)6某二种硅酸盐水泥某二种硅酸盐水泥,求强度等级求强度等级.种类抗压破坏荷载(K N)抗折破坏荷载(K N)3d28d3d28dA33.3,34.234.5,33.633.8,34.268.7,69.269.5,70.167.3,68.11.801.821.762.832.752.79B37.2,37.838.9,39.240.1,39.283.1,83.783.3,84.794.5,82.21.901.601.772.512.903.127种类抗压破坏荷载(K N)抗折破坏荷载(K N)3d28d3d28dA33.3,34.234.5,33.633.8,34.268.7,69.269.5,70.167.3,68.11.801.821.762.832.752.79B37.2,37.838.9,39.240.1,39.283.1,83.783.3,84.794.5,82.21.901.601.772.512.903.12某二种硅酸盐水泥某二种硅酸盐水泥,求强度等级求强度等级.8种类抗压强度(MPa)抗折强度(MPa)强度等级3d28d3d28dA21.243.04.26.542.5B24.253.34.16.742.5R24.252.14.17.1标准17.042.53.56.542.522.042.54.06.542.5R9六六.水泥石的腐蚀与防止水泥石的腐蚀与防止(一一)水泥石的几种主要侵蚀作用水泥石的几种主要侵蚀作用1.软水侵蚀软水侵蚀(溶出性侵蚀溶出性侵蚀)(溶析溶析)水流入水流入水流出水流出氢氧化钙浓度氢氧化钙浓度102.盐类侵蚀盐类侵蚀(1)硫酸盐侵蚀硫酸盐侵蚀水中的钾钠氨的硫酸盐与水泥石中的水中的钾钠氨的硫酸盐与水泥石中的Ca(OH)2起置换作用生成硫酸钙起置换作用生成硫酸钙钙矾石钙矾石(水泥杆菌水泥杆菌)结晶二水石膏结晶二水石膏(膨胀膨胀)(2)镁盐侵蚀镁盐侵蚀MgSO4+Ca(OH)2+2H2O=CaSO4 2H2O+Mg(OH)2MgCl2+Ca(OH)2=Mg(OH)2+CaCl2 硫酸镁盐与硫酸盐双重侵蚀作用硫酸镁盐与硫酸盐双重侵蚀作用.无胶凝能力无胶凝能力113.酸类侵蚀酸类侵蚀Ca(OH)2+CO2+H2O=CCO+2 H2OCaCO3+CO2+H2O Ca(HCO3)2 溶出溶出,Ca(OH)2浓度降低浓度降低,加速加速2HCl+Ca(OH)2=CaCl+H2O (溶于水溶于水)H2SO4+Ca(OH)2=CaSO4 2H2O (硫酸盐腐蚀硫酸盐腐蚀)4.强碱的腐蚀强碱的腐蚀6NaOH+3CaO Al2O3=3Na2O Al2O3+3Ca(OH)22NaOH+CO2+H2O=Na2CO3+2 H2O (结晶沉淀结晶沉淀,膨胀膨胀)碳酸侵蚀铝酸钠,易溶12(二二)水泥石腐蚀的原因水泥石腐蚀的原因内因内因:1.水泥石中存在易被腐蚀的组分水泥石中存在易被腐蚀的组分Ca(OH)2和水和水化铝酸钙化铝酸钙2.水泥石本身不密实水泥石本身不密实(有毛细孔有毛细孔,易进入易进入)13(三三)防止措施防止措施1.合理选用水泥品种合理选用水泥品种2.提高水泥的密实度提高水泥的密实度3.表面加保护层表面加保护层14七七.硅酸盐水泥和普通水泥的特性硅酸盐水泥和普通水泥的特性与应用与应用(一一)特性特性1.凝结硬化快凝结硬化快,强度高强度高,尤其早期强度高尤其早期强度高.2.抗冻性好抗冻性好.3.水化热大水化热大.4.不耐腐蚀不耐腐蚀.5.不耐高温不耐高温.15(二二)应用应用1.适用重要结构的高强砼及预应力砼工程适用重要结构的高强砼及预应力砼工程2.适用于早强要求高的工程及冬季施工适用于早强要求高的工程及冬季施工3.适用于严寒地区遭受反复冻融及干湿交替的部位适用于严寒地区遭受反复冻融及干湿交替的部位4.不能用于海水和有侵蚀介质存在的工程不能用于海水和有侵蚀介质存在的工程5.不能用于大体积砼不能用于大体积砼6.不能用于高温环境的工程不能用于高温环境的工程
