电气工程及其自动化基于MATLAB的电力系统暂态稳定仿真分析.docx

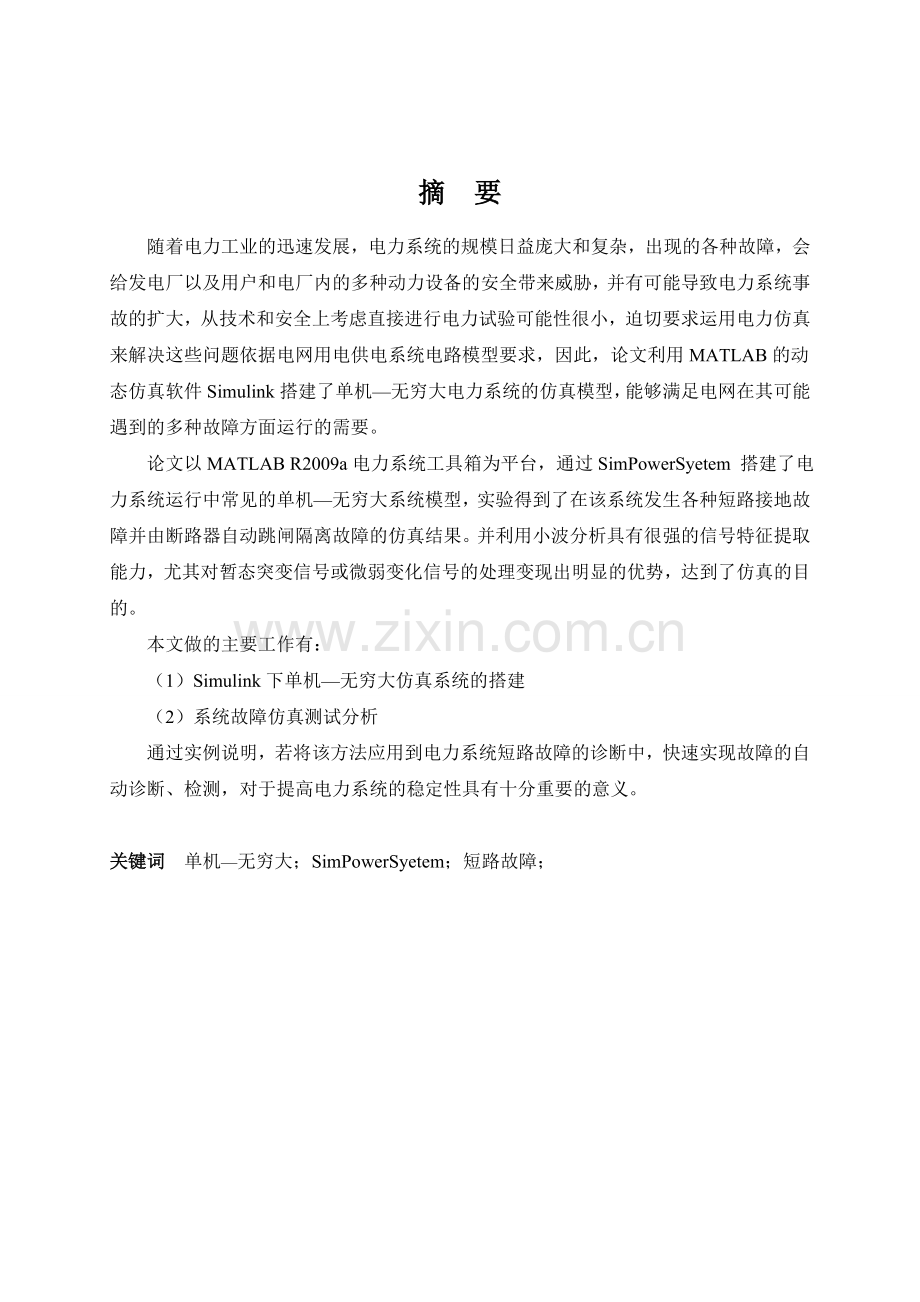

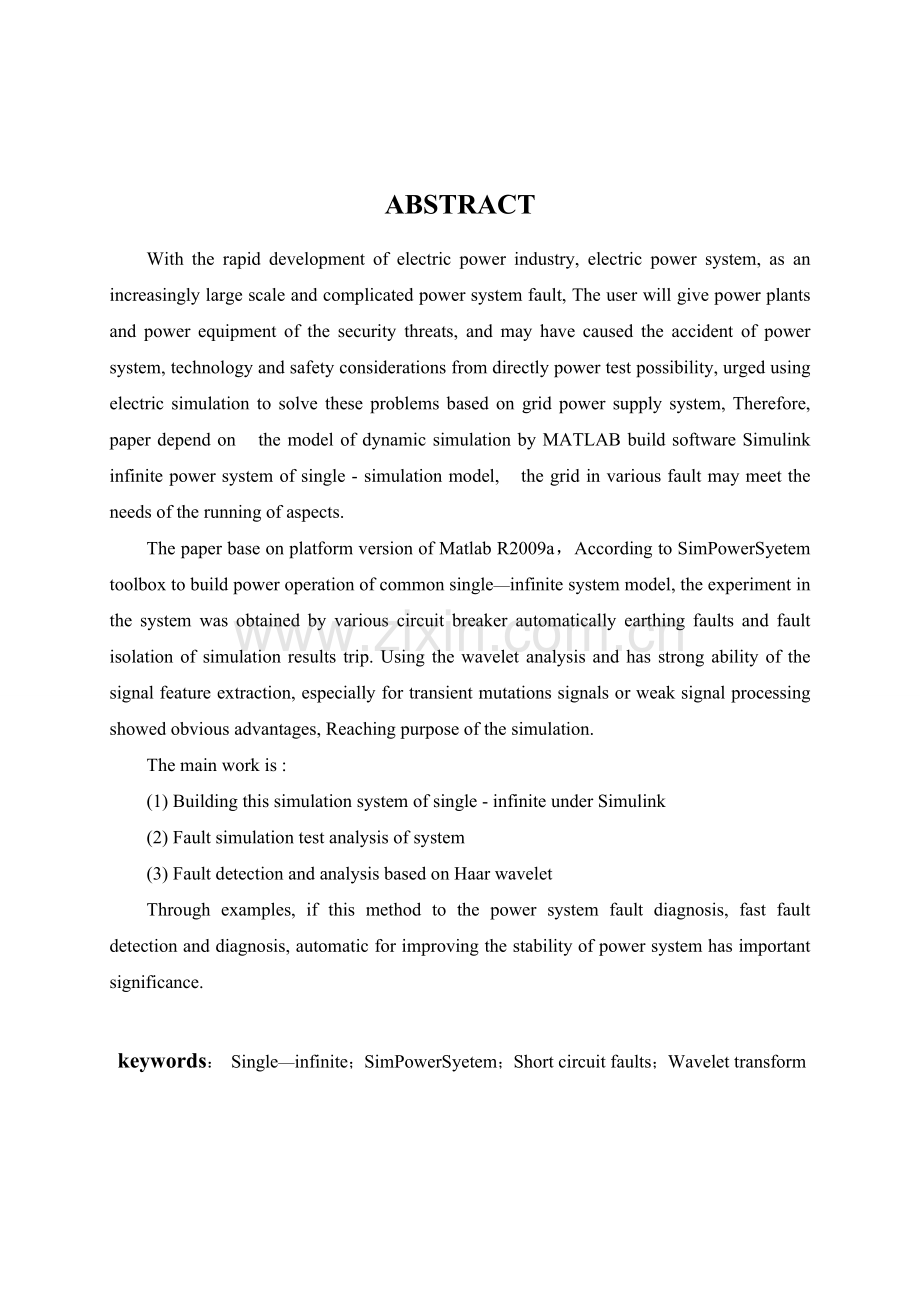

摘 要随着电力工业的迅速发展，电力系统的规模日益庞大和复杂，出现的各种故障，会给发电厂以及用户和电厂内的多种动力设备的安全带来威胁，并有可能导致电力系统事故的扩大，从技术和安全上考虑直接进行电力试验可能性很小，迫切要求运用电力仿真来解决这些问题依据电网用电供电系统电路模型要求，因此，论文利用MATLAB的动态仿真软件Simulink搭建了单机无穷大电力系统的仿真模型，能够满足电网在其可能遇到的多种故障方面运行的需要。论文以MATLAB R2009a电力系统工具箱为平台，通过SimPowerSyetem 搭建了电力系统运行中常见的单机无穷大系统模型，实验得到了在该系统发生各种短路接地故障并由断路器自动跳闸隔离故障的仿真结果。并利用小波分析具有很强的信号特征提取能力，尤其对暂态突变信号或微弱变化信号的处理变现出明显的优势，达到了仿真的目的。本文做的主要工作有：（1）Simulink下单机无穷大仿真系统的搭建（2）系统故障仿真测试分析通过实例说明，若将该方法应用到电力系统短路故障的诊断中，快速实现故障的自动诊断、检测，对于提高电力系统的稳定性具有十分重要的意义。关键词 单机无穷大；SimPowerSyetem；短路故障； ABSTRACTWith the rapid development of electric power industry, electric power system, as an increasingly large scale and complicated power system fault, The user will give power plants and power equipment of the security threats, and may have caused the accident of power system, technology and safety considerations from directly power test possibility, urged using electric simulation to solve these problems based on grid power supply system, Therefore, paper depend on the model of dynamic simulation by MATLAB build software Simulink infinite power system of single - simulation model, the grid in various fault may meet the needs of the running of aspects.The paper base on platform version of Matlab R2009a，According to SimPowerSyetem toolbox to build power operation of common singleinfinite system model, the experiment in the system was obtained by various circuit breaker automatically earthing faults and fault isolation of simulation results trip. Using the wavelet analysis and has strong ability of the signal feature extraction, especially for transient mutations signals or weak signal processing showed obvious advantages, Reaching purpose of the simulation.The main work is : (1) Building this simulation system of single - infinite under Simulink (2) Fault simulation test analysis of system(3) Fault detection and analysis based on Haar waveletThrough examples, if this method to the power system fault diagnosis, fast fault detection and diagnosis, automatic for improving the stability of power system has important significance. keywords： Singleinfinite；SimPowerSyetem；Short circuit faults；Wavelet transform 目 录目 录2摘 要3ABSTRACT4第1章 绪 论11.1 MATLAB及SimPowerSystem简介11.2 配电网的故障现状及分析21.3 暂态稳定仿真流程3第2章 单机无穷大暂态稳定仿真分析42.1 复杂电力系统暂态稳定性分析42.2 单机无穷大系统原理52.3 结 论6第3章Simulink下SimPowerSystem模型应用73.1 仿真系统模型步骤73.2 仿真模型的搭建83.2.1模型详细参数设置103.3 各种提高暂态稳定性措施的运行效果仿真203.4 结 论23结论和展望24附 录25参考文献26电力系统暂态稳定性概述电力系统暂态稳定性是指研究电力系统受到较大扰动后各发电机能否继续保持同步运行的问题。引起电力系统大扰动的原因很多，归纳起来，主要有一下几种。一、 引起电力系统大扰动的主要原因（1） 负荷的突然变化。如切除或投入大容量的用户引起较大的扰动。（2） 切除或投入系统的主要元件。如切除或投入较大容量的发电机、变压器和较重要的线路引起的大的扰动。（3） 电力系统的短路故障。它对电力系统的扰动最为严重。在短路故障中，其中以三相短路最为危险，引起电力系统的扰动最大，于是系统的暂态稳定性常常遭到破坏。但此种严重故障发生的次数最少，据统计，在高压电力系统中发生三相短路的次数一般占总短路次数的6%7%左右。两相接地短路和两相短路对于电力系统的扰动也较大，其中两相接地短路的危害程度仅次于三相短路。但在一般的高压系统中发生这两种短路的次数为23%24%左右，比三相短路发生的次数要多。单相短路在高压系统中发生的次数最多，一般可占70%左右。但单相短路对系统的扰动在短路故障中是最小的，其中瞬时性雷击单相短路又占单相短路的70%左右，它对系统的影响就更小了。因此，电力系统如能经受住三相短路的扰动，则该系统的暂态稳定性是不成问题的，但以三相短路作为暂态稳定的条件是很不经济的。因此我国电力系统目前是以不对称短路作为暂态稳定研究的基础，逐步把暂态稳定提高到三相短路上来。当电力系统受到大扰动时，表征系统运行状态下的各种电磁变量，如线路的电流、节点电压、发电机输出功率等都要发生急剧的变化。但是原动机的调速系统具有相当大的惯性，它必须经过一段时间后，才能改变原动机的功率。这样作用在发电机转子轴上输出的电磁功率与输入的机械功率之间的平衡遭到破坏，使发电机转子轴上作用一个不平衡转矩。在这个转矩作用下，发电机组转子开始改变其速度，使发电机的功率角改变，从而使发电机组各转子产生相对运动，即发电机组间产生了摇摆或振荡。发电机组转子相对角度的变化，发过来又将影响电力系统中电流、电压及发电机输出功率的变化。所以，由大的扰动引起的电力系统暂态过程是一个有电磁暂态过程和发电机组转子机械运动暂态过程交织在一起的复杂过程，即机电暂态过程。精确地电力系统中所以电磁变量和机械运动变量在暂态过程中的变化，是非常复杂和困难的，从解决实际工程问题来说，往往是不必要的。而暂态稳定性分析计算的目的在于确定电力系统给定的大扰动下各发电机组能否继续保持同步运行，因此我们只需要确定表征发电机是否同步的发电机组转子运动特性便可以了。抓住这个要点后，我们就可以对暂态过程中各种复杂的现象进行具体的分析，找出其中对机组转子运动起主要影响主要作用的因素，在分析计算中加以考虑，而对于影响不大的因素加以忽略或作近似考虑。这样做，不仅大大的简化了分析计算工作，而且也更便于获得有关研究对象的更加明确清晰的概念。事实上，在忽略某些次要因素后，计算所得的结果与实际结果很接近，其误差在允许范围内。第1章 绪 论 电力电缆在运行中易受到多种因素的影响而发生故障，威胁系统的安全可靠性，因此迅速、准确地探测出电缆故障并对其进行分析，对提高供电可靠性、减少故障修复费用及停电损失具有重要理论意义和实用价值1。目前，线路保护已经进入微机保护时代，电力系统继电保护中的信号处理仍以分析为主，同时考虑到电力运行实际情况，在Matlab/Simulink平台下更好的运用仿真手段更突出了现实意义。1.1 MATLAB及SimPowerSystem简介 MATLAB是Matrix Laboratory（矩阵实验室）的缩写，由Mathworke公司开发的一套功能强大的软件，最早它主要用于科学计算。后来随着MATLAB功能的不断增强和应用的普及，很多领域的专家为MATLAB写了专门的工具箱，用以拓展MATLAB的功能，这大大扩大了MATLAB的应用范围。所以现在的MATLAB已不仅仅局限与现代控制系统分析和综合应用，它已是一种包罗众多学科的功能强大的技术计算语言，是当今世界上最优秀的数值计算软件之一。它强大的科学运算与可视化功能，简单易用，开放式可扩展环境，特别是所附带的30多种面向不同领域的工具箱支持，使得它在许多科学领域中成为计算机辅助设计和分析，算法研究和应用开发的基本工具和首选平台2。 MATLAB环境下的Simulink 是用于对复杂动态系统进行建模和仿真的图形化交互式平台。运行于Simulink下的PSB（Power System Blockset）是针对电力系统的工具箱，从Matlab 6.0开始它被重新命名为SPS（SimPowerSystem）。SimPowerSystem是以Hydro-Quebec研究中心的专家为主的MATLAB的开发的工具箱，主要用于电力系统电力，电子电路的仿真。随着MATLAB的不断升级，SimPowerSystem也得到了很大的发展。现在，从MATLAB13版的开始，SimPowerSystem和SimMechanies一起作为现实模型产品族的成员，结合Simulink的使用，可以仿真电气，机械以及控制系统。使用SimPowerSystem，不需要学习复杂的软件命令，编写软件代码，用户可以专注于物理模型本身，通过与实际电路图非常相似的符号，表示复杂的电网，这有助于大大提高仿真的效率。1.2 配电网的故障现状及分析电力系统中压配电网一般采用不直接接地或经消弧线圈接地方式，因其发生接地故障时，流过接地点的电流小，所以称为小电流接地系统。此系统中接地故障最高，由于三个线电压仍然对称，不影响负荷连续供电，故不必立即跳闸，但接地后非故障相电压会升高，长时间带故障运行会影响系统安全，因此需要对故障时刻和故障线路进行检测。另外故障初期接地点常常伴有很大的接地电阻，各次谐波电流分量很小这将影响故障检测的灵敏度。因此，需要具有很强的处理微弱信号能力的数字信号处理方法去分析非平稳信号。对配电网接地短路故障的研究，主要有利用短路后的稳态分量、谐波分量和暂态分量等几种方法。利用故障后的稳态分量进行故障检测，存在的问题是接地稳态分量太小常导致选线装置不能正确动作而且该方法要求有一个持续的稳态短路过程因此在发生间歇性电弧接地时便不再适用，因此利用能对突变的微弱的非平稳故障信号进行精确处理的小波分析理论,可以很好地分析电力系统电磁暂态过程并提取出故障特征,。 电力系统暂态功角稳定控制是电力系统稳定运行的第一道防线。暂态稳定性是指电力系统在受到大干扰(如短路故障，突然增加或减少发电机出力、大量负荷，突然断开线路等)后，各同步发电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力。通常指第一或第二振荡周期不失步。提高电力系统暂态稳定性的措施是多样的。 论文以单机无穷大系统为例。主要对电力系统稳定器、快速切除故障、单相自动重合闸等措施在提高电力系统暂态稳定性方面的作用运用MATLAB的电力系统仿真模块集SimPowerSystems BIockset(以下简称SPS)进行仿真分析。 备注：相对于Matlab6.0以前的PSB而言，SPS具有以下两方面改进3：1） 增加了滤去直流与谐波分量计算的相量法，取消了电气状态量不能跃变的约束， 将计算内容固定为额定频率下的交流量， 仿真步长因此可由微秒级提高到毫秒级， 从而减少了仿真步数、缩短了仿真时间。2） 求解相量方程时，SPS采用了隐式梯形法， 克服了微分与代数方程之间的交接误差而且具有良好的稳定性。由于对步长具有较好的鲁棒性， 用户可以选择Simulink微分方程解算器提供的专门针对刚性系统的变步长数值积分方法， 使解算器视状态量变化趋势自动选择每一步的步长， 而无须通过试算确定。1.3 暂态稳定仿真流程 由于电力系统的动态仿真研究将不能在实验室进行的电力系统运行模拟得以实现。因此在判定一个电力系统设计的可行性时，都可以首先在计算机上进行动态仿真研究，它的突出优点是可行、简便、经济。Matlab电力系统工具箱包含的模块有：Electrical Sources(电源库)、Elements(元件库)、PowerElectronics(电力电子元件库)、Machines(电机库)、Connectors(连接器库)、Measurements(测量仪器库)、Extra Library(附加元件库)、Demos(示例库)、Powergui(图形用户界面graphical user interface)等， 为了研究电力系统的特性，搭建的系统应最大限度的再现实际中的电力系统。利用模块库中封装好的模块搭建系统，对各环节元件作了一定的理想化。对各元件的参数也作了一定的取舍与简化，随着模块库的不断更新与完善，利用已有模块搭建的系统基本能模拟实际电力系统的特性成为对电力系统进行分析、设计、仿真的一个有力工具。 SPS仿真电力系统流程图： 图 1-3-1 SPS仿真电力系统流程图第2章 单机无穷大暂态稳定仿真分析电力系统稳定性问题是指电力系统运行中受到扰动后能否保持发电机间同步运行的问题，根据扰动大小所确定的稳态问题的性质，把它分为静态稳定和暂态稳定。所谓电力系统静态稳定性，一般是指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力。电力系统的暂态稳定是指电力系统在某个运行情况下突然受到大的干扰后，能否经过暂态过程达到新的稳态运行状态或者恢复到原来的状态。这里所谓的大干扰，是相对于小干扰而言的。如果系统受到大的干扰后仍能达到稳定运行，则系统在这种运行情况下是暂态稳定的。反之，如果系统受到大的干扰后不能建立稳态运行状态，而是各发电机组转子间一直有相对运动，相对角不断变化，因而系统的功率电流和电压都不断振荡，以至整个系统不能再继续运行下去，则称为系统在这种运行情况下不能保持暂态稳定。2.1 复杂电力系统暂态稳定性分析引起电力系统大扰动的原因主要有下列几种：（1）负荷的突然变化，如投入或切除大容量的用户等；（2）切除或投入系统的主要原件，如发电机，变压器及线路等；（3）发生短路故障。其中短路故障的扰动最为厉害，常以此作为检验系统是否具有暂态稳定的依据。而且短路故障中，单相接地短路故障最多。在发生短路的情况下，电力系统从一种状态激烈变化到另一种状态，产生复杂的暂态现象。在三相系统中，可能发生的短路有：三相短路、两相短路、两相接地短路和单相接地短路等。当动态电路从某一稳定状态转换到另一稳定状态时，一些物理量（如电容电压，电感电流等）并不会突变，而是需要一定时间。在这期间，电路将呈现出不同于稳态的特别现象，即电路的过渡过程或暂态现象。分析电路的暂态现象时，可建立电压电流的微分方程，并按初始来求解。MATLAB提供了常微分方程初值问题的数值解法，对于稳态一般用快速而准确的ode45函数，对于暂态一般用ode23函数。也可采用自适应变不长的求解方法，即当解的变化较快时，步长会自动的变小，从而提高计算精度。2.2 单机无穷大系统原理 电力系统运行稳定分析中，常采用的模型是单机对无穷大系统（SIMB），单机无穷大系统认为功率无穷大，频率恒定，电压恒定，是工程上最常用的手段，也是电力系统模拟仿真最简单、最基本的的运行方式7，即对现实进行近似处理，以简化模型，更有利于得出结论，简化计算过程。 图2-2-1 无输电线的单机无穷大系统原理图 假定联络阻抗为纯电感，则由发电机向无穷大系统送出去的有功功率的P为： （2.2.1） 式中包括发电机阻抗在内的发电机电动势到无穷大系统母线的总阻抗； 功角；发电机电势； 系统母线电压。 假定在发电机高压母线上发生三相金属性短路。时刻切除故障，可以将采用仿真来观察发电机运行情况。在我国，目前仍然以三相短路作为考核暂态稳定的扰动模式之一3。因此在以下的仿真中采用的故障形式为短路故障为主，考虑到PSS(Power System Stabilizer） 属于Simulink下SimPowerSystem库的machines分支下的模块）作为励磁系统的一个子模块，它的输出时励磁输入信号的一种，通过On-Off开关控制投退。专门 图2-2-2 单机无穷大电力系统仿真原理图2.3 结 论第3章Simulink下SimPowerSystem模型应用 Simulink由于其能用最小的代价来模拟真实动态系统的运行，依托数百种预定义系统环节模型、最先进有效地积分算法和直观的图形化工具，依托强健的交互式仿真能力，可以方便调整模型参数设置，而电力系统SimPowerSystem由于使用标准的电气符号、各种模型模块，高精度的仿真结果，优化的仿真算法，大量的功能演示模型，充分发挥了SPS在电力系统仿真的灵活仿真优势。3.1 仿真系统模型步骤 (1) 进入MATLAB环境，键入Simulink命令或直接用鼠标点Simulink按键即可打开相应的系统模型库： 图3-1-1 Simulink界面图示 (2) 对于电力方面仿真应用模块，Matlab从专业角度对其专门设置了Powerlib模拟库，用于对复杂的电气系统进行分析和研究，应用非常方便，集成了所需电力方面的所有方面，启动步骤是：进入MATLAB环境，键入Powerlib命令，出现图3-1-2： 图3-1-2 Powerlib模块图示 (3)建立系统框图：选择File/New菜单项，建立New Model，再打开所需模块库的图标，根据本次电力仿真选取相应模块，用鼠标点中其中子模块并拖动到模型窗口中去，两个模块的连接只需用鼠标点一下起点模块的输出端并拖动到终点模块的输入端即可。3.2 仿真模型的搭建 利用MATLAB下的SIMULINK软件和电力系统模块库(SimPowerSystems)进行系统仿真是十分简单和直观的，用户可以用图形化的方法直接建立起仿真系统的模型，并通过SIMULINK环境中的菜单直接启动系统的仿真过程，同时将结果在示波器上显示出来。对原理分析的基础上，利用SIMULINK软件仿真能对调节器的参数进行更为方便的调整，可以更为直观地得到系统仿真的结果，从而加深对电力系统仿真设计方法的理解。本次仿真选出需要用到如下模块： （1）Powerlib电力系统工具箱： 1）Electrical Sources中的Three-Phase Source（三相电源）模块 2）Elements 中的Three-Phase Parallel RLC Load（三相负载RLC并联）模块和Ground（交流接地）模块 以及 Three-Phase Breaker （三相断路器）模块，Three-Phase Fault （三相故障整流器）模块，Distributed Parameters Line（分布参数线路）模块，Three-Phase Transformer（Two Windings）（三相变压器绕组）模块 3）Machines里Synchronous Machine pu Standad（标么标准同步电机）模块，Excitation System（励磁系统）模块，Generic Power System Stabilizer（通用电力系统稳定器）模块 4）Measurements里Voltage Measurement（电压测量）模块 5）powergui 模块 （2）Simulink常用工具箱： 1）Simulink 模块集Commonly Used Blocks （常用模块）下的 Constant（常量)模块，Demux（多路分配器）模块，Gain （获得）模块，Ground模块（直流），Scope （显示器）模块，Sum（求和）模块 2）Signal Routing（信号路由）模块库下的 Manual Switch （手动开关）模块 3）SimPowerSystem（电力系统）模块库下的Machines集中Machines Measurement Demux（电机测量复合） 模块，需要双击设置相关的输入输出接口。 至此，我们已经把仿真结构框图所需的模块都已拖入模型编辑窗口。 图3-2-1 模块拖动选择后的效果图 对各个模块连线并进行相关参数进行设置，电力单机无穷大系统仿真模型为： 图3-2-2 单机无穷大系统Simulink仿真模型3.2.1模型详细参数设置 修改模块参数：双击模块图案，则出现关于该图案的对话框，通过修改对话框内容来设定模块的参数。（1）双击Gain模块，弹出图3-2-3所示的对话框，在Gain栏目里设置相关系数即可。 图3-2-3 Gain模块参数设置 （2）双击Constant模块，弹出图3-2-4和图3-2-5所示的对话框，在Constant value里设置参数即可。 图3-2-4 Constant模块Pmec参数设置 图3-2-5 Constant 模块Vref参数设置为常数（3） 双击Sum模块，弹出图3-2-6所示的对话框，在Icon shape里选择round（隐式）即可，由于仿真所需为加法模式，List of signs栏目不需要设置。 图3-2-6 Sum模块参数设置为+（4）双击Machines Measurement Demux模块，弹出图3-2-7所示的对话框，选择vs_qd，d_theta，dw，设置完成。 图3-2-7 Machines Measurement Demux模块参数设置（5）双击Excitation System模块，弹出图3-2-8所示的对话框，参数默认即可。 图3-2-8 Excitation System模块参数设置（6）双击 Generic Power System Stabilizer模块，弹出图3-2-9所示的对话框，默认参数即可。 图3-2-9 PSS模块参数设置（7）双击 Three-Phase Parallel RLC Load模块，弹出图3-2-10所示的对话框，设置Nominal frequency fn （hz）（额定频率）为50hz，Active power P（w）为1，Inductive reactive Power QL（positive var）为1，Capacitive reactive power Qc（negative var）为1。 图3-2-10 Three-Phase Parallel RLC Load模块参数设置（8）双击Synchronous Machine pu Standard模块，弹出图3-2-11所示的对话框，设置Configuration页面下Rotor type为“Round”模式，同时Parameters页面下分别设置【Pn(VA) Vn(Vrms）fn(Hz)】为900e6 20e3 50 ，【 】（pu）为 1.81, 0.3, 0.23, 1.73, 0.57, 0.25, 0.22 ,【 】（s）为 1.3201, 0.0231, 0.3371, 0.0295 ，Rs （pu）为 0.0095 ，【】为0.3047 0.00987 2 ， 【dw(%) th(deg) ia，ib，ic(pu) pha，phb，phc(peg) Vf(pu)】为 0 0 0 0 0 0 0 0 1 。 图3-2-11 Synchronous Machine pu Standard模块参数设置（9）双击Three-Phase Transformer (Two Windings)模块，弹出图3-2-12所示的对话框，设置Configuration页面下Winding 1 connection (ABC terminals)为Delta (D1),同时Winding 2 connection (ABC terminals)为Yg，Parameters页面下Units为pu，【Pn(VA) ,fn(Hz)】分别为 900e6 , 50 ，【V1 Ph-Ph(Vrms) ,R1(pu) ,L1(pu)】为 20e3 , 1e-6 , 0 ，【V2 Ph-Ph(Vrms) ,R2(pu) ,L2(pu)】为 230e3 , 1e-6 , 0.153 ，Rm(pu)为500 ，Lm(pu)为500 ，其它默认即可。 图3-2-12 Three-Phase Transformer (Two Windings)参数设置 （10）双击Distributed Parameters Line模块，弹出图3-2-13所示的对话框，Parameters页面设置Number of phases N为3，50Hz，【R1 R0 R0m】为0.03921 0.22131，【L1 L0 L0m】为1.0375e-3 2.8390e-3 ，【C1 C0 C0m】为11.2567e-9 8.257e-9 ，Line Length(km)为110。 图3-2-13 Distributed Parameters Line模块参数设置 （11）双击Three-Phase Breaker模块，弹出图3-2-14所示的对话框，Parameters页面Initial status of breakers为open，根据仿真选择相应的相同时设置好Transition times(s)为 ，需要用到外部控制信号选上External control of switching times选项并设置好Breaker resistance Ron(ohms)为0.001 ，Snubbers resistance Rp(ohms)为1e6 ，Snubbers capacitance Rp(Farad)为inf。 图3-2-14 Three-Phase Breaker模块参数设置 （12）双击Three-Phase Fault模块，弹出图3-2-15所示的对话框，Parameters页面根据短路相选择，有短路相同时选中Ground Fault，设置Fault resistance Ron(ohms)为0.01，同时置好Ground resistance Rg(ohms)为0.01，同时设置好Transition times(s)时间为2 2.3。 图3-2-15 Three-Phase Fault模块参数设置 （13）双击Three-Phase Source模块，弹出图3-2-16所示的对话框，Parameters页面设置 Phase-to-phase rms voltage(v)为23e4，Phase angle of phase A(degree)为0 ，Frequency(Hz)为50，Internal connection 为 Yg，X/R ratio 为10 。 图3-2-16 Three-Phase Source模块参数设置（14）双击powergui模块，弹出图3-2-17所示的对话框， 图3-2-17 powergui模块图示 点击Simulation and configuration options栏目下的Configure parameters，然后会弹出图3-2-18所示的对话框，并在其Solver页面下对象Simulation type里选择Phasor,同时Phasor frequency(Hz)输入50即可，选择后仿真为潮流计算方式。 图3-2-18 Simulation and configuration options栏目下的 Configure parameters设置3.3 各种提高暂态稳定性措施的运行效果仿真 由于大扰动后发电机机械功率和电磁功率的差额(即加速功率Pm-Pe)是导致系统暂态稳定破坏的主要原因。因此减少大扰动后发电机的加速功率是首先考虑的措施。因此提高电力系统暂态稳定性的一些有效措施，包括电力系统稳定器、快速切除故障、故障限流器、自适应单相自动重合闸等，进行仿真分析。设置线路L2出口处发生短路故障(故障发生时间均定在ls)作为对系统的大扰动。在进行动态仿真时分别设置以下的一些情况： 设置线路L2出口处发生短路故障(故障时间均发生在2S)作为对系统最大的扰动。在进行动态仿真时分别设置以下的一些情况：(1) 线路L2出口处发生单相接地短路，1.3S时切除故障，对电力系统稳定器PSS的效果进行分析(PSS可通过切换开关进行投退)，仿真结果见图3-3-1所示。 图3-3-1 (1.3S切除 未加PSS) 结论分析：未投入PSS时，尽管采用了快速切除故障的措施。由于系统本身有延迟，故障断开之后仍然出现短时间的震荡。 图3-3-2 （1.3S切除 加有PSS) 结论分析：可知，对于单相接地短路故障，采用PSS可有效地增加系统对振荡的阻尼效果，使波形更平缓，同时对其它故障谐波有一定的消除作用。(2) 线路L2出口处发生单相接地短路，在1.6S是切除故障，仿真时附加PSS，仿真结果见图2所示；将此仿真效果与(1)中的1.3S时切除故障的仿真结果进行比较，对快速切除故障的效果进行分析。 图3-3-3 ( 1.6S 未加PSS) 结论分析： 未投入PSS时，系统发生故障时暂时失去稳定性，相比图3-3-1，1.6S后系统达到稳定状态需要时间更长，而且造成的波动较大，稳定性更差一些，震荡持续时间较长，由于进一步对参数进行了设置，所示的稳态波形更加平稳。 图3-3-4 （1.6S 加有PSS） 结论分析：采用PSS可有效地增加系统的阻尼振荡效果，使系统迅速地趋向稳定。 (3)线路L2出口处发生三相接地短路，1.3S时切除故障，仿真时不加PSS，对自适应单相重合闸的效果进行分析，3.3S时重合L2故障相(A相)，仿真结果见图3-3-5。 图3-3-5 (三相接地短路) 结论分析：由于三相接地短路，系统脱离暂态稳定状态，随着时间增加相电流会在短时间内迅速增加，此时系统崩溃。 短路故障的类型和发生及切除时间可由三相短路模块(Three-Phase Fault)进行设置。动态仿真时选择ode23tb，并采用略去直流分量和其他复杂滤波分量的Phasors法，可显著地加快仿真速度。 由可知，对于单相接地短路这样故障形式，采用PSS可有效地增加系统的阻尼振荡效果，使系统迅速地趋向稳定；而未投入PSS时，尽管采用了快速切除故障的措施，系统稳定性较差。在系统附加PSS的前提下。对比图3-3-4的慢切除故障和图3-3-2中快速切除故障的发电机运行指标的仿真运行结果可见快速切除故障对于提高电力系统暂态稳定性有着决定性的作用。 电力系统稳定器PSS模块的输入信号即可采用发电机加速功率的Pa=Pm-Pe(p.u),也可以采用转子角速度变化量d(p.u)
