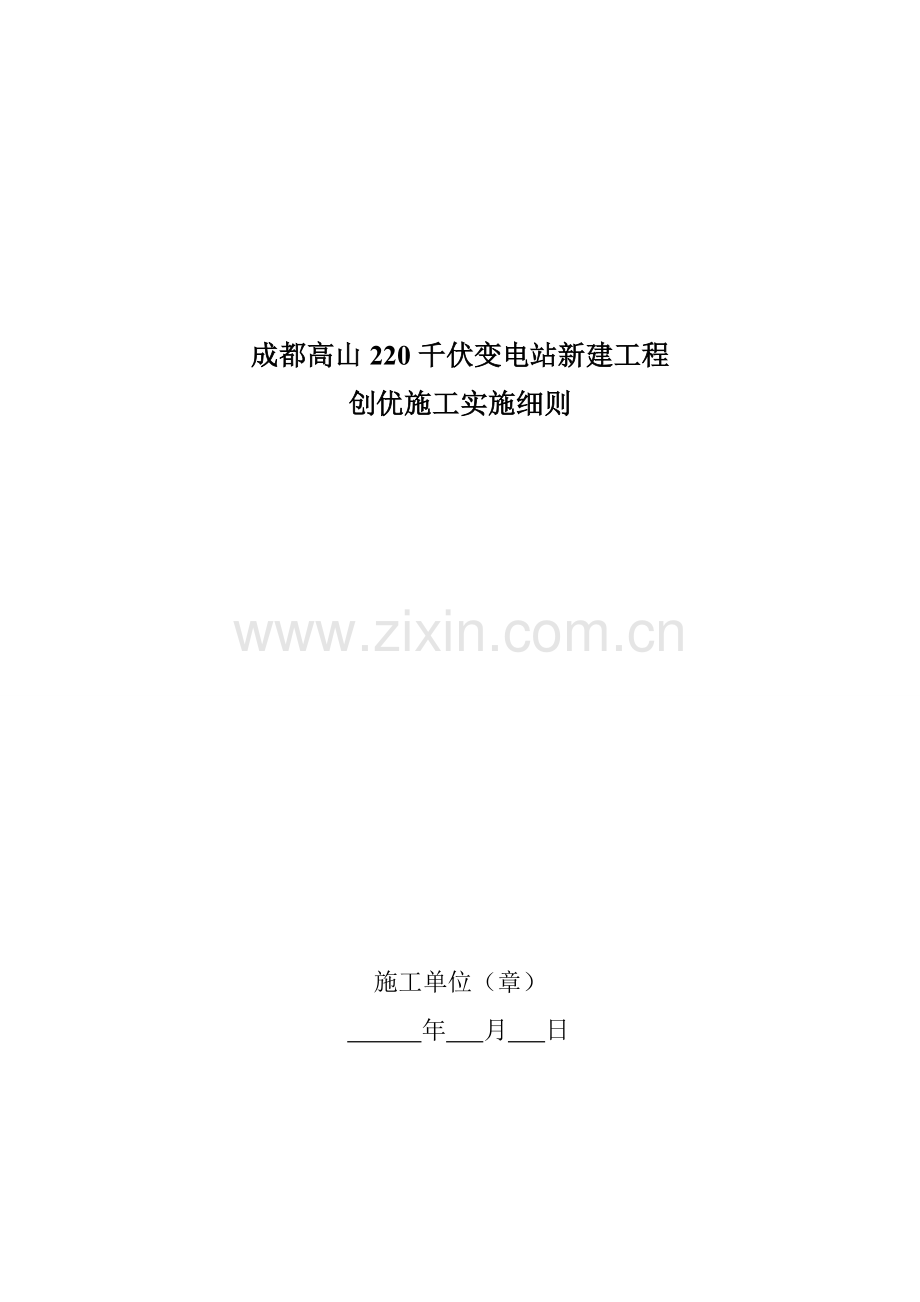

成都高山220千伏变电站新建工程
创优施工实施细则

施工单位（章）
年 月 日

1 工程概述
1.1、编制目的
为了改善彭州地区电网结构，提高负荷能力，满足彭州地区供电需求，促进当地经济发展，依据四川省电力公司文件《关于成都高山220千伏输变电工程可行性研究报告的批复》（川电发展[2011]411号文），特拟建成都高山220千伏变电站。为使本工程安全、高效、优质地完成，特以该“创优实施细则”来指导成都高山220千伏变电站新建工程全过程施工,实现成都高山220千伏变电站新建工程竣工验收为优良工程，争创国家电网公司优质工程，争创国家优质工程。
1.2、编制依据
1、建设单位制定的本工程“创优规划”；
2、《国家电网公司工程建设质量管理规定（试行）》（国家电网基建[2006]699号）；
3、《国家电网公司输变电优质工程评选办法》（国家电网基建〔2011〕148号）[1]；
4、《国家电网公司输变电工程达标投产考核办法》（国家电网基建〔2011〕146号）[1]；
5、《电力建设工程施工技术管理导则》(国家电网工[2003]153号)；
6、《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)；
7、《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量（2010）19号；
8、
9、《电气装置安装工程质量检验及评定规程》（DL/T5161.1～5161.17-2002）；
10、《110kV~1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008
11、《国家重大建设项目文件归档要求与档案整理规范》（DA／T28—2002）；
12、《电力设备典型消防规范》(DL 5027-1993)
13、《火灾自动报警系统施工及验收规范》(GB50166-1992)
14、《关于成都高山220千伏输变电工程可行性研究报告的批复》（川电发展[2011]411号文）
15、成都高山220千伏变电站新建工程设计施工图纸
16、相关规范、规程、文件。
1.3、工程概况及主要特点
1.3.1 工程概况
项目法人单位：四川省电力公司
工程建设单位：成都电业局
工程设计单位：成都城电电力工程设计有限公司
工程监理单位：四川东祥工程项目管理有限责任公司
施工单位：四川电力建设公司
运行单位：四川彭州供电有限责任公司
成都高山220千伏变电站新建工程位于彭州市致和镇龙泉村4组新彭白路旁。站区总用地面积8125㎡，其中围墙内用地面积6775.8㎡。
本工程建构筑物主要包括主控综合楼（为3∽4层框架结构，建筑面积为3233.05㎡），主变场建构筑物（主变及其构支架），220kVGIS场建构筑物（220kVGIS场配电装置构筑物），消防系统建构筑物（消防水泵房，建筑面积80㎡；消防水池，400m³；消防小室，两座）。
规划规模：
（1）主变为三相三绕组有载调压变压器，电压等级220∕110∕10千伏，最终3×240兆伏安，本期2×240兆伏安。
（2）220千伏出线最终8回，本期4回；110千伏出线绷起15回，最终9回；10千伏出线本期28回，最终19回。
（3）10千伏武功补偿电容器组最终3×5×10兆乏、本期2×5×10兆乏。
建筑物一览表
序号
建筑物名称
建筑面积（㎡）
建筑总高度（m）
结构类型
备注
1
生产综合楼
3233.05
16
框架

2
水泵房
80

框架

构筑物一览表
编号
建筑物名称
型号规格
单位
数量
备注
1
事故油池
60T
座
1

2
化粪池
容积2 m³
座
1

3
消防小室及消防沙池

座
2

4
污水处理系器

座
1

5
钢管独立避雷针
高度35m
座
2

6
取水深井

口
1

7
进站大门

扇
1
电动推拉大门
8
消防水池
400 m³
座
1

9
围墙
高度2.3m
米
271

1.3.2 地形地貌
成都高山220kV变电站新建工程详勘场地位于彭州市致和镇龙泉村4组新彭白路旁，场地标高586.53～587.14m，相对高差0.61m，场地较平坦，地貌单元属岷江水系Ⅰ级阶地。该区域地质构造属相对稳定地块。抗震设防烈度为7度，设计地震分组第二组。
1.3.3 工程特点
设计规划特点：
（1） 该站为半户外GIS站，包括主控综合楼（3～4层框架结构）一座、220kVGIS场、主变场及其它附属设施结构；
（2） 站外道路采用公路型沥青道路，宽度4.5米。
土建施工特点：
（1）为满足施工过程中材料运输等方便，计划先修建站内外道路基层，满足施工所需，达到施工道路畅通无阻；
（2）因站内外高差大，计划站内外道路基层形成后进行围墙挡土墙的施工，保证在整个工程施工过程中基础开挖、土方回填等对场地土质的影响；
（3）因整个场地回填方量大、原始场地标高与设计场地标高高差大、主控室基础挖方大特点，在围墙挡土墙形成后进行220kVGIS场构架基础施工，然后进行综合楼基础施工，将综合楼开挖土方回填至220kVGIS场，从而减小土方运转费用。

2 施工创优目标

质量、环境、职业健康安全方针：
关爱生命 爱护环境 精益求精 塑造精品
遵规守法 诚实守信 持续改进 追求卓越
2.1、施工质量目标
土建部分：分项、分部工程合格率100%，单位工程优良率 100%，观感得分率≥90%；
安装部分：分项、分部工程合格率100%，单位工程优良率100%；
工程竣工实现达标投产、 确保省网公司优质工程。
2.2、施工安全目标
2.2.1 项目安全目标：
(1) 不发生人身伤亡事故；
(2) 不发生因施工原因造成的电网停电事故及设备事故；
(3) 不发生一般施工机械设备损坏事故；
(4) 不发生火灾事故
(5) 不发生环境污染事件；
(6) 不发生负主要责任的重大交通事故；
2.2.2 项目部目标分解：
1、控制人身轻伤及重大未遂事故；
2、不发生人身重伤及以上事故；
3、不发生一般机械、设备、火灾和负主要责任的交通事故；
4、争创无违章工地；
5、环境保护达到国家及绵阳市平武县环境保护要求。
班组安全控制目标：
1、控制一般未遂事故和记录性安全事故；
2、不发生轻伤和其它一般事故；
3、争创项目无违章班组。
2.3、文明施工和环保目标
2.3.1 文明施工目标：
投入一流的施工队伍，创建一流的变电站工程
2.3.2 环境保护目标：
2.3.2.1 环境保护目标：
不发生环境污染事故，水土保持、固体废弃物、污水处理、噪声分贝、电磁辐射等达到国家相关规范标准要求。
2.3.2.1 目标分解：
杜绝环境污染事故、固体废弃物分类处理、达到国家及地方要求。
2.4、工期和投资目标
2.4.1工期目标：
土建环节计划7个月完成。
2.4.2工程投资目标：
保证工程质量、安全、进度的前提下，严格控制资金的开支。根据工程进度，及时编制工程用款计划；根据工程现场实际施工情况，及时提出合理的变更申请，避免造成不必要的资源浪费。
2.5、工程档案管理目标
项目部在抓好硬件工作的同时还必须加强工程档案的管理工作， 档案管理对于本工程的评级创优占有不可轻视的份量.施工中要重视每个环节的过程记录以及资料收集和整理工作，工程完工后，档案归档须做到资料齐全，原始记录要字迹工整、无涂改。所有施工记录、质量保证资料、质量关键控制环节的数码档案等工程档案与施工进度同步形成，归档及时，数据准确、真实可靠、完整齐全，满足合同及工程档案管理要求。

3 施工创优管理措施
3.1 制度保证措施
为实现本工程创优目标，针对工程特点及管理要求，编制以下质量保证制度并在工程施工全过程认真落实，以保证各种质量控制措施有效执行并取得预期效果。
3.1.1 施工质量工作责任制和奖惩制度
1）项目经理质量职责
贯彻执行公司的创优目标，对本项目的工程质量创优全面负责。其工程质量创优情况由分公司纳入季度和年度考核，直接与薪酬挂钩，实施有效的奖惩。
遵照国家有关质量法规和公司质量体系文件的规定，结合本项目实际，认真贯彻实施。
根据本项目的创优目标，落实相应的质量创优保证措施和具体的实施方案。
如有工程的分承包方和物资供应的分承包方，必须按照分包工程控制程序和物资供应分承包方评价控制程序执行，进行考察评价，报经理批准，并加强日常监督。
如发现不合格品(项)，必须按照有关规定，及时组织进行评审处理，并制订相应的纠正措施，防止再发生，并作好记录。还应加强质量检查，发现潜在的不合格因素及时采取预防措施，以防止不合格品(项)的发生。
坚持不懈地经常地向职工进行质量保证意识和安全生产文明生产的宣传教育，确保质量、安全、做到文明生产。
组织实施项目质量创优有效奖惩。
2）项目总工质量职责
执行公司创优目标，对所负责的工程项目负全面技术责任。
遵照国家有关质量法规和相关创优文件的规定，结合本项目实际，认真贯彻实施。
加强现场质量管理，技术管理，负责编制工程创优实施细则，工程创优奖惩制度及措施。
严格按照有关的标准、规范、规定认真进行技术交底工作，作好质量记录。
采取预控措施，有效地防治质量通病。
按照工程创优奖惩制度，协助项目经理作好本工程质量创优奖惩。
3）施工队长质量职责
1)执行公司创优目标，明确分管的分部分项工程的创优目标和创优责任，组织全体职工确保实现。
按照有关的标准、规范、规定完成生产任务。
及时反馈施工过程中的质量信息，选择质量过程中的工艺措施。
组织职工并参与技术练兵，改进和提高操作技术。
坚持不懈地向职工进行质量保证意识和安全生产、文明生产的教育，确保质量、安全，做到文明施工。
针对不合格的或潜在的不合格因素，及时采取纠正和预防措施。
4）专职质量员、技术员质量职责
监督公司创优目标的过程实施，明确各分部分项工程的质量目标和质量责任。
按照有关的标准、规范、规定监督施工或生产。
认真作好质量记录，填写清楚，保证数据真实准确，并按时报送。
组织职工进行技术练兵，改进和提高操作技术，确保工艺过程优良。
针对不合格的或潜在的不合格产品，向技术负责人提供准确可靠的资料，与技术负责人一道制定纠正措施，并监督实施。
3.1.2 施工图会审及技术交底制度
在每个单位工程开展之前，由项目总工组织质量，技术部门对本单位工程进行施工图纸会审，并形成技术资料，对施工关键部位形成相应技术方案及其创优实施方案。
在每个分部，分项及其单位工程开展之前，由项目技术部门对相关班组组织进行技术交底，并形成记录文件。
3.1.3 原材检验，实验，设备开箱，交接，及跟踪管理制度
施工使用原材料如沙子，石子，钢筋，水泥等进行进场报告及其实验见证取样制度，保证原材料质量优良，材料处于可控状态。
设备开箱严格执行设备开箱单签字程序。
3.1.4 施工质量检查，检验，不合格品纠正制度
质量部门对施工每个过程进行检查合格后，施工方可进行下一个工序。若发现不合格情况，严格查处原因，纠正不足。
3.1.5 隐蔽工程验收制度
本工程中的隐蔽工程如地基验槽，地下混凝土结构，地下防水、防腐工程，钢筋工程，工程埋件、埋管、螺栓（隐蔽），施工缝，屋面工程隐蔽等工程发生后，须先报告监理，地质工代等进行现场验收，验收合格后方可进行下一工序。同时完善现场的隐蔽资料会签。
3.1.6 设计变更及材料代用管理制度
在施工过程中根据工程现场实际情况，若确实有更好的方案、施工方法及合理的建议须及时提出变更申请，经建设管理、设计、监理、施工四方磋商后达成一致意见进行施工，从而避免造成不必要的资源浪费。甲方供货的材料设备到现场后，施工单位有专门的材料保管人员进行保管，进场，出场做好登记。
3.1.7 计量器具管理制度
对本工程所用全站仪，经纬仪，水准仪，计算器等计量仪器由专职库管员进行管理从而保证仪器精密度。
3.1.8 质量事故报告及处理制度
若发生较大质量事故，须立即向建设管理单位，监理汇报事故情况；牵涉到设计的须设计做出方案，经多方磋商确定处理方案后进行抢修，最终的达到验收规范要求。
3.1.9 档案管理制度
本工程施工过程文件，原始记录，隐蔽验收，开箱单等文字，影象档案与施工过程保持一致，做到同步，及时，精确。工程投产，资料达到移交要求，达到创优要求。
3.1.10 质量创优奖惩制度
在工作过程中出现的质量问题，按“四不放过”原则进行追究、分析。
对于细则未落实的责任人，应按技术管理导则及公司质量事故处理规定对责任人进行处理。
对于违返创优实施细则导致工程质量缺陷或工程成本增加，扫照公司相应的质量奖惩措施预以惩罚。
对于执行情况良好的应予以奖励。
3.2 组织保证措施
3.2.1 成立工程创优领导小组
（1）创“优质工程”领导小组：
组长：黄华
副组长：黄其明、付文亚
组员：苟胜利、王茂萱、王乾廷、张小红、黄奇林、杨亿刚、唐飞、陈杰、余兴才
（2）创优领导小组在工程开工前召开创优专题会议，明确各部门及岗位人员创优工作职责，布置施工创优相关工作计划；在施工过程中进行的创优专题检查不少于2次，及时纠正工作偏差，不断完善创优措施；及时协调影响工程创优的主要问题。
（3）优化项目部人员配置，确保知识结构、工作经验、相关资格等满足工程创优要求。特种作业人员、质量检查控制人员必须经过相关培训，并经考核合格，持证上岗，确保其技能满足工程过程质量控制的要求。
3.2.2 组织机构
本工程的质量管理及创优组织机构框图如下：
公司工程主管
谢崇宇

3.3 技术保证措施
（1）施工技术人员到现场进行实地勘察，掌握现场地理环境，编制针对性的施工技术措施、安全环境保证措施、质量保证措施等施工作业指导文件。重要施工技术方案（此处应指明本工程的重要施工技术方案、措施）应经施工技术人员论证，内部履行审批手续后，报本工程监理部审核批准后实施。
（2）分部工程开工前，项目部须组织技术、质量、安全等部门，针对本工程特点,就相关作业文件和工作要求对施工人员进行详细交底。
（3）工程开工前，由项目总工组织本工程技术、质量、安全、设备等管理部门，对施工图进行认真审查，并提出修改意见，审查时应特别注意工序接口、及与现场实际情况的核对。施工中发现地质条件等与设计不符的情况，及时书面向监理反映。
（4）注意收集新技术、新工艺、新材料、新设备的信息，结合本工程特点，经严密的技术经济分析和必要的试验、试点，积极在本工程应用成熟的“四新技术”，以优化施工工艺，提高工效，在技术方面为工程创优提供保证。
（5）组织编制有针对性的创优实施细则及验收流程。
创优管理必须以主动控制为主，把事前控制作为质量管理主动控制的重要时期，作好充分的施工准备，为产品生产过程创造条件，加生产过程中工艺质量的指导作用。将图纸会审、技术交底作为创优指导、交流的手段，根据项目的需要确定这些活动频繁程度，把创优活动与工作中的一述活动结合起来，让创优活动在施工过程作为一种贯穿于生产过程的经常性行为。但每月不少于2次创优活动总结。创优控制点全部按公司的技术管理要求编制单项技术方案，并在方案中体现相应的创优标准。创优标准不得低于国家标准及行业标准高。
每一创优控制点方案必须经过交底；
加强对创优项目的试验检验的管理，现场取样送检应得到监理工程师见证。
工程量大的项目就在现场先做出样板工程后进行大面积铺开。在原材料方面尽量保持是同批次产品，如公路水泥尽量采用同一厂家的产品，表面颜色才会一致。外墙面砖用同一批号产品不易产生色差。
对于特殊项目，如果需要利用社会资源，必须在方案确定之前进行资源情况调查。如吊构架使用的吊车的质量、工况、操作人员的工作经验等方面的调查应在编写方案前完成；
对于首次应用的“四新”（新材料、新工艺、新技术、新设备）项目，在创优活动中应专题研究。方案应取得论证后实施。
3.4 物资保证措施
3.4.1 机具设备的管理
（1）编制机具计划书，根据施工进度，合理掌握机械种类和数量，利用各自工作特点有效提高工作效益。
编制设备进场计划表，根据施工进度适当进场设备，避免场地设备堆放拥挤。
（2）所有施工检测工具全站仪，经纬仪，水准仪，塔尺，钢卷尺，台秤，游标卡尺，氧压表，乙炔表等，在进入本工地前，均应经法定检测单位鉴定合格并在有效期范围内使用，其精度必须符合相关规定要求。并建立台帐，实施动态管理。
（3）主要机具设备搅拌机，推土机，挖掘机，压路机，转载机，变压器，隔离开关，断路器，互感器，避雷器等进入工地前，项目总工应组织技术、设备、安全部对其进行检查验收，进行必要的检验和试验，确保性能良好，标识清晰，完好率100%。
（4）特种设备必须经过检验鉴定，并附相关证明文件，以保证施工安全。
3.4.2 材料的管理
（1）根据施工图纸，编制材料计划书。建立备用材料堆场，确保材料准备充足。签订材料采购协议：签订材料采购协议，明确材料的质量、规格、型号、数量，根据各个阶段所需的材料量，明确到场时间。
（2）原材料（钢筋、砂石、水泥、水等）在开工前，由项目部质量管理部门采样（采样时通知监理到场见证）并且送到相应资质的试验单位进行检验，合格后方可使用。
（3）施工过程中，根据原材料用量，严格按照规定做相应批次的试验。
（4）甲方供料的质量把关：
①按合同规定进行到货检验；依据合同进行妥善保管。
②在使用前对原材料进行外观检查，发现问题时立即停止使用，并及时向业主及监理反映。
（5）所有材料必须做好使用跟踪记录，确保可追溯性。
3.5 过程控制措施
3.5.1 编制施工方案：以施工方案为控制核心，施工方案做到实用、针对性强。
3.5.2 技术交底：开工前对施工人员进行质量培训，以提高其创优意识，了解工程创优目标，掌握工作要点，做到熟知本岗位的质量工作要求；在每项工作开工前，由技术人员对施工班
组人员进行技术交底，让每个施工人员知道应该怎样做，质量标准是什么。领会清楚后，再施工。通过技术交底，就能避免盲目施工，而造成不必要的返工。
3.5.3 认真推行首基试点工作制度（如本工程确定围墙砌筑、基础混凝土浇制、二次接线等工序进行首基试点），试点施工结束后，项目部及时总结并进一步完善施工措施，以统一施工工艺标准和技术要求，推行标准化作业。
3.5.4 开工前，及时向监理部报验评项目划分表，批准后实施。
3.5.5 完善并严格执行施工质量三级控制制度，加强过程控制，注重隐蔽工程监控、签证。加强施工过程的全过程监控，上道工序检验合格后方可进入下道工序。每一道工序施工完成后，先由班组负责自检，再由班组之间相互检查，最后由公司工程部主管工程师组织进行专检，这样以来，整个施工过程的质量处于受控状态。
3.5.6 定期对照工程创优要求对施工管理及实物质量进行检查、分析（关键环节必查），发现不足及时采取必要的措施进行纠正，做到施工质量的持续改进；
3.5.7 项目部质量管理部门负责施工记录等资料归口管理，设专人负责，其他部门配合并对本部门形成的相关资料负责，确保施工记录等资料与施工进度同步形成、真实可信，及时整理工程档案，保证档案符合要求。
3.5.8 隐蔽工程验收：及时做好隐蔽工程的签证记录，通过摄像图片留下真实有效的资料。
3.6 工程进度管理
3.6.1 编制施工进度计划网络图。
3.6.2 编制施工图纸到场的计划，按先用先到，后用缓到的办法来解决缺图纸的现象。
3.6.3 组织足够的施工、管理人员及机械设备。
3.6.4 科学、合理安排各单位工程开工的时间。
3.6.5 雨天施工的工作。
3.7 开展质量攻关活动
3.7.1 克服困难，依靠科学技术来解决施工过程中遇到的困难，敢于创新及尝试新技术、新方法。
3.7.2 对施工难度大的项目，如果采取了有效措施，保证了施工质量，对作出重大贡献的施工人员，给予精神及物质奖励。
3.8 强制性标准的贯彻实施
3.8.1 技术人员加强强制性标准的学习，充分了解强制性文件标准的要求。
3.8.2 在施工过程中，以强制性标准为依据，强制性标准应优先于图集及规范标准。
3.9信息管理
3.9.1 信息管理目标：保证信息的准确性和及时性，力争全面实现信息微机网络化管理。
3.9.2 信息管理的措施
3.9.2.1 加大信息管理工作的领导力度，由项目技术专责负责，调动和有效发挥专业人员对信息管理的积极性和创造性，促进信息管理水平的不断提高；
3.9.2.2 设专人负责信息的收集、整理和传递，对有价值的信息进行分项评审工作；
3.9.2.3 在施工中用网络计划实时控制工期，定期根据实际进度修正网络计划；
3.9.2.4 建立工程技术、安全、质量、行政等各方面的文件的索引目录；
3.9.2.5信息管理人员必须把每天收集到的工程信息及时进行整理，并于当天报知项目经理、项目副经理、项目技术专责等项目处管理人员，以便及时采取相应措施；
3.9.2.6 与现场监理工程师、业主进行信息资源共享，以便于默契配合，使工程顺利进行。
3.9.3 影像资料管理
依据国家电网公司《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25 号）的要求，制定工程建设过程数码照片采集管理细则，明确责任，切实加强安全质量过程控制。
3.10创优自查及整改
3.10.1严格按创优细则质量的标准来进行检查，达不到创优标准的，必须进行整改，待整改达到创优细则质量的标准后，再进行下一道工序地施工。
3.10.2工程创优领导小组应依据国家电网公司优质工程评审办法的有关要求，组织有关人员对工程进行创优自查，创优自查分实物质量和资料管理两部分,检查发现的问题要及时组织整改并做到闭环管理。自查主要内容：
（1） 对照《国家电网公司输变电优质工程评选办法》考核评定标准，进行自查。发现不足，及时安排完善，并完成创优自查报告；
（2）质量监督报告中提出的质量问题，整改及闭环情况；
（3）达标验收中提出的质量问题，整改及闭环情况；
（4） 工程资料移交，竣工验收签证；
（5）编写工程创优总结。
工程创优总结编写要求：工程简要概况、创优目标、质量控制、工程亮点、技术创新、质量评定、创优自查、存在的不足及整改，今后工程完善措施等。

4 施工工艺及技术控制措施
4.1施工工艺控制要求
为确保工程达标投产，实现创优目标，对以下施工项目进行策划和控制，使之成为本工程的施工亮点。
表1 质量与工艺控制要求表
序号
控制点
质 量 标 准
1
主要原材料质量检验
钢材、水泥按规范规范要求必须具备相关的产品合格并进行有见证复检；
质量证书抄件必须注明原件出处，并加盖抄件单位的公章。
砂、粗骨料、条石、按相关标准按批次取样送检，取得合格证明的报告后才能使用；
半成品质量必须符合查关质量标准；并具有有效合格证书。
2
混凝土道路
路面平整，坡度正确，排水畅顺，无积水；
无起砂、断裂及污损；
伸缩缝宽窄一致，接缝平整；
道牙安装顺直美观；
道路模板支设采用标准的槽钢，固定牢固，面层采用机械收光工艺，道路面层整美观。

3

构支架
钢梁螺栓紧固、起拱正确；
钢杆组装顺直无挠曲变形；
附件安装完整、规范；
吊装钢杆纵横轴线正确，整齐划一，钢梁水平成一线，色泽一致无污染；
各检测值均＜验标允许偏差的下限值。
4
电缆沟
砼浇捣密实，表面平整洁净，予埋扁铁位置准确，沟沿顺直无裂缝，电缆沟沟底坡度平滑、泛水顺畅、无积水；电缆沟压顶间距4～6米自然分缝、无开裂；电缆沟盖板表面平整光滑、无开裂，走动时无响声。
5
大型砼设备基础
露出地面的设备基础（断路器基础、主变基础、保护帽等）表面平整光洁无污染；
无蜂窝、麻面、漏浆等缺陷；
楞角完好无碰损；
预埋铁件预留孔洞位置标高准确；
基础轴线标高、表面平整、几何尺寸的偏差均小于验标允许偏差的下限值。
6
雨水井、检查井
雨水井、检查井采用合成铸铁井盖和井座，四周浇注细石混凝土泛水带。
7
外墙饰面及散水
外墙面表面平整、分隔缝平直顺滑、门窗洞口处面美观大方；散水坡泛水顺畅、简洁明快、无开裂。
8
室内装饰
对卫生洁具、地漏的位置事先策划，使之与砖缝对称布置；地面、墙面平整无裂纹。
9
接地引下线安装：
构支架接地做到规格一致、高度一致、方向一致。
扁铁平顺，横看成片，竖看成条。
采用冷弯工艺制作接地线。
10
电缆支架安装
重视铁件的预埋质量，严格控制误差。
在支架横档端部翘起部分套热缩管，增加电缆与支架间的摩擦力，防止电缆侧向滑落，保证同侧的热缩管在同一立面上。
用经纬仪和水平尺对电缆支架逐一定位，保证电缆支架安装牢
固、整齐、美观。
11
软母线安装
线夹压接后导线无隆起和松股，压接面光滑、无裂纹毛刺。
母线弛度符合规范和设计，同一档距内三相母线的弛度平行一致，相同布置的母线、设备引线其弛度和弧度相同且自然美观。
组合导线间隔棒间距符合设计且均等，组合前在导线上画线，同排数跨（组）组合导线的间隔棒横观一条线。
紧固力矩符合要求，螺母丝扣露出2-3扣，金具螺栓的穿入方向全站统一。
同档距内弛度一致，三相弛度误差应控制在-1%～+3%。
成排设备的软母线弯曲一致，间隔棒成行，整齐，美观。
12
电缆敷设
电缆沟、夹层电缆排列顺直整齐，无交叉，层次分明特别是电缆沟拐弯处、竖井及盘屏箱进出口处的电缆应精心布置排列，做到电缆拐弯排列自然、美观、无交叉。
电缆与支架间绑扎牢固、工艺细腻美观。
电缆牌齐全、正确、清晰，扎带（线）长度和绑扎高度一致。
采取埋管新工艺，实现电缆无外露。
13
二次接线工艺
盘屏箱内电缆穿向合理，排列整齐，固定牢固橡胶带缠绕处高度一致。
电缆芯束顺直，扎带间距均等，同一层扎带绑扎在同一高度线上，二次接线横平竖直无交叉，S弯大小一致、标字头长度相等且上下对齐。
备用芯超出最高端子且平齐。
电缆屏蔽接地焊接牢固，布线横平竖直，工艺美观。
电缆排列整齐、紧凑。
二次接线正确，线束绑扎均匀，电缆牌安装高度一致、紧凑，电缆号头清晰、整齐。
14
保护系统调试
原理符合设计图纸及装置说明书要求，实验项目齐全，数据正确，无漏项，变电站一次启动投产成功。
15
充油（气）设备
充油（气）设备本体及所有附件的法兰、焊缝以及法兰与瓷裙结合处均无渗漏。
16
变压器及附属设备安装
散热片风扇电源电缆管弯曲一致，电缆挂牌高度统一。
合理布置变压器电缆布线，不拘泥于厂家设计布置，做到合理，美观。
进行密封试验，确保变压器投运后不出现油渗漏现象。
在施工中采取措施油类不遗洒，做到文明施工，保护环境。
4.2 主要工序控制措施
测量定位
建构筑物的定位、标高、垂直度控制、结构放样，沉降观测前设控制点，先由测量班进行自、互检，技术部门再对主要测量资料进行复核,所有测量资料必须作好记录。测量资料和成果必须有业主、监理、设计的签证。
地基开挖到设计要求的标高或持力层后，将进行基础施工前设停止点，须经设计、勘察、监理、质检等会验签证，必要时摄影取样存查。
对于钢筋的材质、规格、数量、布置方式以及焊接的控制须设停止点或控制点，有关项目需经验证，焊接按焊接有关规定执行。
取工程实样（骨料，水泥）作砼试块，下达砼、砂浆施工配合比通知书，上料搅拌，每天根据实测骨料含水率，结合设计砼、砂浆配合比计算出施工配合比，书面下达给浇筑工；每盘粗细骨料都必须严格称量。试配按规定，搅拌后随机取样，做试块。
模板安装质量是保证混凝土浇筑质量的关键环节，因此要重点控制：⑴所有模板表面平整、强度足够；
⑵为防止胀模、下沉现象的发生，要用适当数量的夹具和足够强度的支撑；
⑶严格控制模板的轴线和标高；
⑷浇制前进行验收，杜绝漏浆现象发生，如模板拼缝之间的漏浆、模板与浇筑接头之间的漏浆等；
⑸按规范要求进行拆模和养护。
⑴绑扎前应检查钢筋的外观质量（无锈蚀、弯曲）、规格和数量；
⑵按图纸要求进行绑扎，钢筋搭接长度、位置和数量的要求，符合规范要求；
⑶底面钢筋的绑扎，在主筋下垫砂浆垫块；侧面钢筋的绑扎要满足保护层厚度要求。
外露基础表面质量良好。
道路面层采用新工艺达到平整效果
变电站道路的工艺水平主要体现在：道路边缘、伸缩缝的平直，表面平整程度、无积水，道路圆弧的平滑顺畅等。施工时采用槽钢模板，辅以专用的钢质伸缩缝和圆弧模板，并采用机械磨光机收光。浇筑后的道路边缘高度误差控制在3mm以内，平整度控制在2mm以内，表面光滑，圆弧接口顺畅，雨后无积水现象。
电缆沟盖板预制
实现“工厂化”加工。制作专门的模具，所有的盖板全部从同一批模具中生产，确保盖板规格尺寸的统一。盖板角钢框采用热镀锌防腐处理，制作时将盖板角钢框反过来固定在定型模具上，在盖板与模具之间垫PVC膜，添加干硬性细石混凝土，经振动后自然形成清水混凝土，盖板背面采用拉毛工艺，并且混凝土比角钢框略低2mm，保证了在盖盖板时不会有凸点而造成盖板不稳。
主控楼地砖施工对缝，卫生洁具对称布置
在装饰工程施工前，需进行详细的二次排版，使主控楼过道两侧的房间地砖缝隙以及过道地砖缝隙一致，二次设备室的地面消除由于屏柜位置而带来的小块地砖，卫生间墙砖与地砖和吊顶对缝，卫生洁具以及外露管道与地砖对称。
窗户的制作安装
门窗由专业厂家制作，并指定型材的品牌。首先从原材料以及制作工艺上进行把关。其次，宜在窗台下口设置细石混凝土现浇带（厚60与墙面同宽内配3φ6钢筋）防止窗台开裂；窗户安装之前对粉刷的窗框进行中间验收，合格后才允许下道工序的施工。窗户安装完毕后一周进行窗户淋水试验，确保无渗水后再转入下道工序。
施工过程中按规范要求的埋设深度、搭接面积和焊接质量来确保接地网的内在质量。对于构支架和设备二次再接地，要做到规格一致、高度一致、方向一致，设备接地采用扁钢和铜排制作，工艺美观，表面涂抹铜粉、清漆调和剂，接地标志采用铝塑板或反光油漆制作，黄绿相间，长、宽严格按规范要求制作。焊接工艺、电阻值符合要求。
按设计要求的深度、长度、型式埋设接地，镀锌扁钢焊接时在保证质量的同时保证工艺美观，焊接冷却后立即进行防腐处理；对达不到要求的接地体，按设计要求进行处理，保证接地电阻值达到设计要求。
对于设备支架及构架接地，按设计要求和安装方向焊接接地予埋件
在构架组装前，要对所有构支架基础进行检查，严格控制基础的标高和轴线，基础的标高偏差满足规范要求，轴线偏差＜5mm；在构架组装中，保证每一组法兰在同一水平面上，拼装时测量两条腿的开档及柱身的侧向弯曲，严格控制各项指标要求。在横梁拼装好后，对横梁两端开档和横梁拱度进行检测，确保横梁两端连接螺栓孔距误差在1mm范围内，拱度误差在3mm范围内，构架的吊装所使用起重机具要满足安全及使用要求。
在构架找正过程中，严格控制轴线精确度，使用两台经纬仪坐落在纵横两个轴线上，确保所找构架处在两台经纬仪视线90度交点位置上，进行控制，从而确保构架的施工质量。必须保证构件的完好，坐标位置准确，连接牢固，以确保主体安全。设控制点分工序进行检测验证，并作记录。
外观检查、有无受潮、对照设计图查型号规格、数量、技术参数。本工程为防止设备、材料受潮湿、腐蚀，施工时应采取以下措施：
合理计划工期，准确确定设备进场时间，并按安装位置堆放在不同的配电装置到场设备应堆放在干燥通风的地方。
对需要进行户内存放的设备，包括保护屏、盘、蓄电池等，到场后应立即组织转运至干燥的室内填写设备开箱检查记录，并由施工方、监理、供应方三方签字认可
设备安装位置准确、开闸方向，核对施工图纸、基础尺寸、技术参数

5．主要施工工艺质量要求、控制措施及成品效果要求
5.1道路路面施工
工艺质量要求：1．道路路面平整光滑。2．路边缘成一条直线。
主要技术及管理措施：1．道路路面模板采用标准槽钢。2．槽钢固定牢固。3．路面采用机械收光技术。
预期成品图片示例：

5.2模板安装
工艺质量要求：1．模板采用酚醛油漆面胶合板，使用前应检查其完好性，严禁使用破损或翘曲的木板作为模板。2．施工前，模板表面应涂刷脱模剂，严禁用机油或肥皂水代替脱模剂。
主要技术及管理措施：1．模板接缝处应留置槽口并采用双面胶粘牢，防止浇混凝土时漏浆。2．支撑系统主要采用钢管支撑，施工时必须确保其刚度和强度。
预期成品图片示例：

5.3钢筋工程
施工工艺质量要求：1．钢筋进场时，应按现行国家标准的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。 2．钢筋网片和骨架的绑扎间距应均匀美观。
主要技术及管理措施：1．在钢筋绑扎时，不得在已绑好的钢筋上行人、堆放物料或搭设跳板，特别是防止踩踏压雨篷等悬挑结构的钢筋，以免影响结构强度和使用安全。2．绑扎前应在模板上划线，确保绑扎工艺。
预期成品图片示例：

5.4混凝土工程
施工工艺质量要求：1．混凝土表面无蜂窝麻面、夹渣、露筋现象。2．浇筑好的混凝土截面尺寸应准确，无气孔、胀模现象。
主要技术及管理措施1．混凝土施工前应按措施认真交底。2．施工前应加强模板强度、刚度及稳定性验收。
预期成品图片示例：

5.5砌体工程
施工工艺质量要求：墙面平整美观，灰缝清晰平直。
主要技术及管理措施1．采用“三一法”砌筑；2．严格按照工艺标准组织施工。
预期成品图片示例：

5.6建筑排水工程
施工工艺质量要求：1．排水坡度正确，返水顺畅；2．排水管接口处接缝严密美观无渗漏。3．排水管顺直流畅。
主要技术及管理措施1．严格控制基槽返水坡度。2．排水管吊装过程中严禁破损。
预期成品图片示例：

5.7抹灰工程
施工工艺质量要求：1．表面色泽一致，纹路清晰。2．分格（条）缝平直均匀。
主要技术及管理措施1．砂子级配均匀，洁净。2．基层粉刷前应清理干净并充分湿润。
预期成品图片示例：

5.8屋面工程
施工工艺质量要求：1．屋面无起鼓、开裂、渗漏现象。2．细部处理精细美观。3．屋面泛水顺畅，透气孔安装整齐划一。
主要技术及管理措施1．严格按照屋面施工程序组织施工。2．各工序施工完毕后经认真验收方可进入下道工序施工。
预期成品图片示例：

5.9卫生洁具安装对缝
施工工艺质量要求：1．卫生洁具本体与墙体或地面缝隙对称。
2．洁具附件也与砖缝隙对称布置。
主要技术及管理措施主要技术及管理措施在施工主体结构时要对洁具的位置以及砖缝的位置进行电脑排版。
预期成品图片示例：

5.10地漏安装
施工工艺质量要求：地漏安装与地砖缝隙对称或位于地砖正中间。
主要技术及管理措施：在施工主体结构时要对地漏的位置以及砖缝的位置进行电脑排版。
预期成品图片示例：

5.11室内地面砖二次排版
施工工艺质量要求：1．走廊内地砖排列整齐美观。2．走廊两侧房间地砖缝隙一致。
主要技术及管理措施：1．利用CAD排版技术，确定地砖的大小以及线条的宽度。2．确保走廊两侧房间内地砖缝隙一致。
预期成品图片示例：

5.12门窗工程
施工工艺质量要求：1．外窗台泛水顺畅；内窗台平整方正。2．门窗无渗漏，窗拐无开裂。
