测试工装标准及工具明细表.doc

一、 工装设计思想:
该工装模拟了系列型机实际工作环境、 配置。使调试、 维修人员便于调试、 检验、 维修对应单元板。使该系列产品关键部件质量在生产过程中得到有效控制和保障, 并可接入一卡通系统进行对应pos机通讯调试检验。

二、 工装配置:
1、 显示器 键盘 打印机 主板 485接口。

三、 工装使用方法:
1、 具体使用方法见《单元板调试工艺》。

四、 工装检验验收标准:
1、 探针高度一致, 弹性良好,
2、 各接插件连接良好, 各开关接触良好。
3、 符合网关调试工艺标准。
4、 显示 打印正常。
5、 工装结构无破损。

五、 注意事项:
1、 使用时注意板件落到位, 与探针接触良好。
2、 装好测试板件后再打开电源开关。
3、 使用时注意保护探针。

六、 定时检验:
工装使用过程中, 为确保其可靠稳定, 每隔6个月由设备科人员进行一次检定。结果填写在检验统计表。

媒体编号

旧底图总号

标识
数量
更改单号
署名
日期
底图总号
拟制

测试工装验收标准
1XZX2.315.001GGB

审核

复审

日期
署名

阶段
标识
第 1 张
共 1 张

标准化

同意

GS16

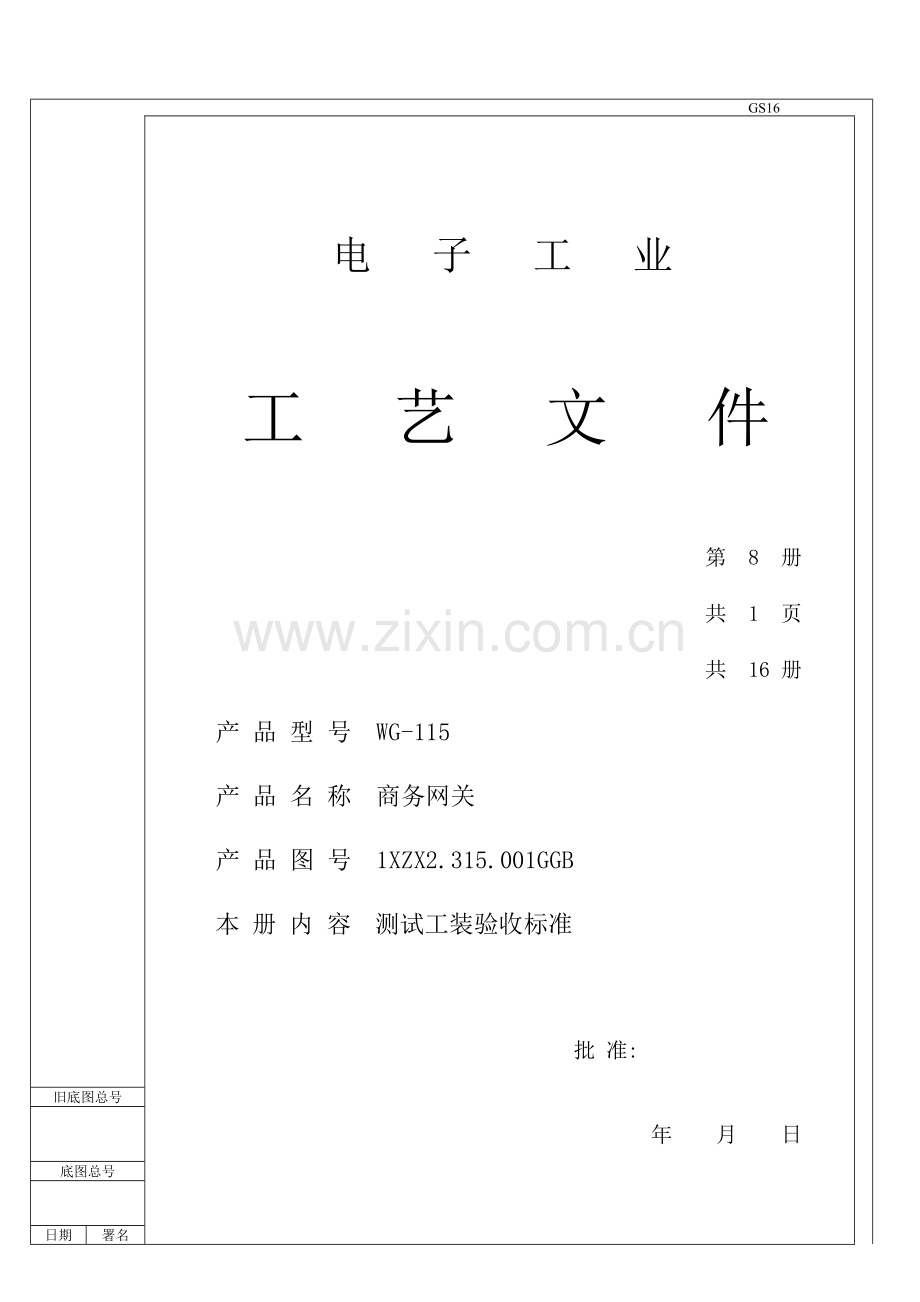

电 子 工 业

工 艺 文 件

第 8 册

共 1 页

共 16 册

产 品 型 号 WG-115

产 品 名 称 商务网关

产 品 图 号 1XZX2.315.001GGB

本 册 内 容 测试工装验收标准

批 准:

年 月 日

旧底图总号

底图总号

日期
署名

电 子 工 业

工 艺 文 件

第 9 册

共 1 页

共 16 册

产 品 型 号 WG-115

产 品 名 称 商务网关

产 品 图 号 1XZX2.315.001GGJ

本 册 内 容 工具明细表

批 准:

年 月 日

旧底图总号

底图总号

日期
署名

GS20

工具明细表
产品名称
WG-115型商务网关

产品图号
1XZX2.315.001GGJ
序号
代 号(型 号)
名 称
数量
来自何处
交往何处
备注
1

烙铁30W
7把

车间

2

镊子
1把

车间

3

大十字
2把

车间

4

小十字
2把

车间

5

小一字
2把

车间

6

胶枪
4把

车间

7

周转箱
若干

车间

8

尖嘴钳
6把

车间

9

斜口钳
5把

车间

10

气批
10把

车间

11

风枪
2把

车间

12

印台
4只

车间、 检验

13

手戳
4个

车间、 检验

14

剪刀
3把

车间

15

分料箱
若干

车间

16

分料盒
若干

车间

17

壁纸刀
1把

车间

18

抹布
1块

车间

19

维修章
2个

车间

20

电热风
2个

车间

21

插排
若干

车间

22

老化车
若干

车间

23

记号笔
2只

车间

24

出厂日期戳
1个

车间

25

旧底图总号

底图总号

拟制

1XZX2.315.001GGJ

审核

署名

复审

日期

标准化

第 1页共 1页
更改标识
数量
更改单号
署名
日期
同意
